Лабораторний стенд для дослідження гасіння полум’я вогнегасними порошками

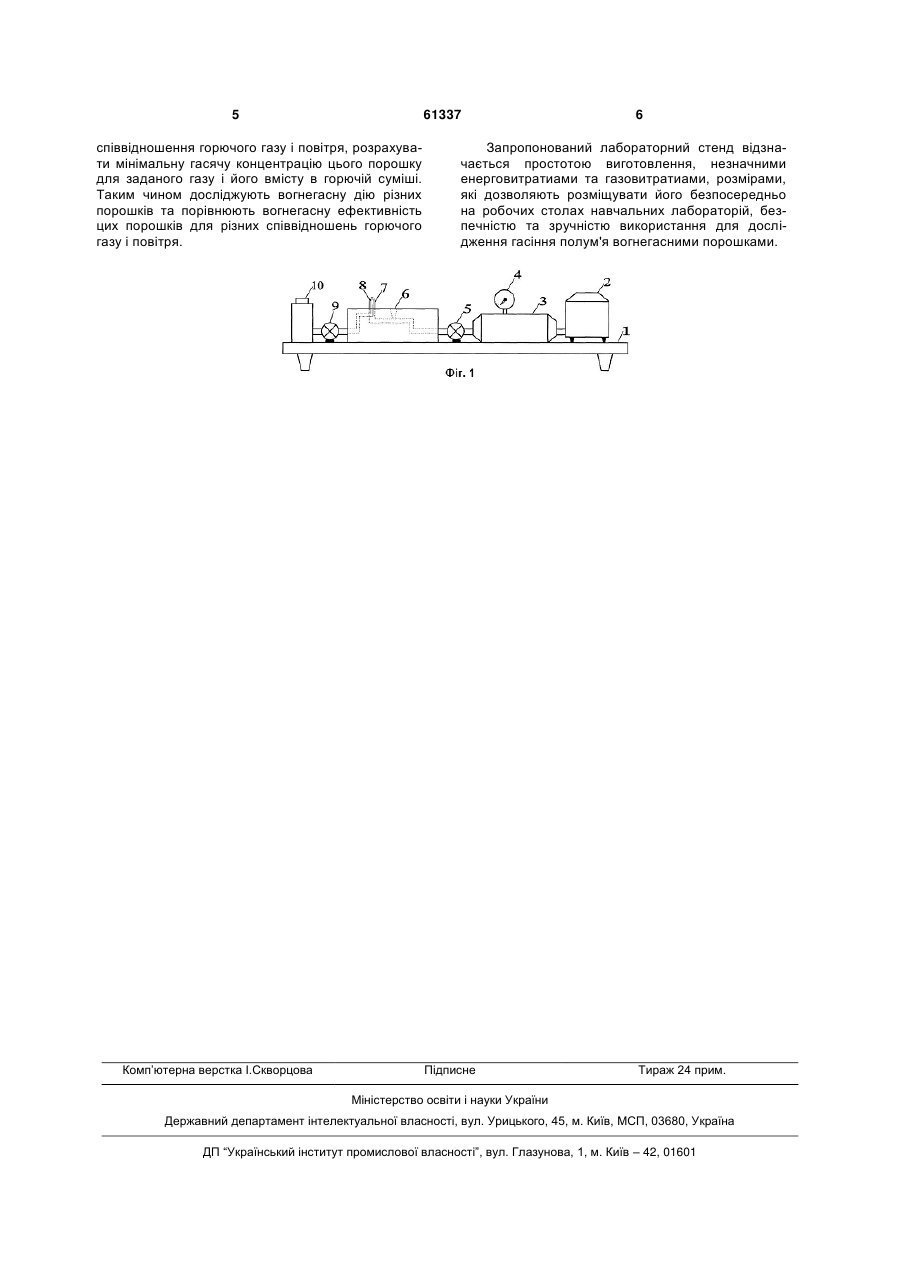

Лабораторний стенд для дослідження гасіння полум'я вогнегасними порошками, який складається з газового балона, повітряного компресора, вимірювальних пристроїв, пальника з насадкою 3 цесі роботи установки утворюється високе полум'я, яке погано піддається регулюванню, крім того, насадка для подачі вогнегасного порошку, розташована безпосередньо на пальнику Бунзена, ускладнює роботу експериментатора через необхідність виконувати засипку порошку в безпосередній близькості до зони горіння, що складає певні незручності, тому застосування такої установки в навчальних лабораторіях є небезпечним. В основу корисної моделі поставлена задача створення мобільного лабораторного стенду для дослідження гасіння полум'я вогнегасними порошками, в якому за рахунок зміни конструкції досягається забезпечення регулювання висоти полум'я та співвідношення горючого газу і повітря, безпека та зручність роботи стенду, шляхом використання малогабаритних складових, регулюючих пристроїв та зміненої конструкції пальника. Поставлена задача вирішується тим, що лабораторний стенд для дослідження гасіння полум'я вогнегасними порошками, який складається з газового балона, повітряного компресора, вимірювальних пристроїв, пальника з насадкою для подачі вогнегасного порошку, згідно корисної моделі має основу на якій розміщені газовий балон, запірний вентиль з пристроєм для вимірювання витрати газу, компресор, повітряний ресивер, споряджений манометром, запірний вентиль з пристроєм для вимірювання витрати повітря, пальник, який складається з двох коаксіальних трубок, причому, внутрішня трубка через відповідний запірний вентиль з'єднана з газовим балоном, а зовнішня трубка через відповідний запірний вентиль з'єднана з повітряним ресивером та має отвір з насадкою для подачі вогнегасного порошку. Для створення мобільного стенду на основі розміщують всі його складові частини, для чого використовують малогабаритні складові, а саме, компресор, газовий балон та ресивер. Так, в якості компресора може бути використаний стандартний компресор від побутового холодильника, в якості газового балону може бути використаний газовий балончик для заправки запальничок, в якості ресивера - стандартний кисневий балон ємністю 1 літр від ізолюючого протигазу. Пальник складається з двох коаксіальних трубок. До внутрішньої трубки пальника через запірний вентиль приєднаний газовий балон, а зовнішня трубка через відповідний запірний вентиль з'єднана з повітряним ресивером. Зовнішня трубка на певній відстані від вихідного отвору пальника має отвір з насадкою, яка може бути виконана у вигляді конічного розтрубу, для подачі вогнегасного порошку. Використання компресора та ресивера, запірного вентиля з пристроєм для вимірювання витрати повітря та запірного вентилю з пристроєм для вимірювання витрати газу для газового балону дозволяє змінювати обсяги подачі повітря та газу до пальникам, і тим самим, регулювати висоту полум'я та співвідношення горючої компоненти та окисника. Використання ресивера з манометром дозволяє здійснювати безпечну та надійну роботу лабораторного стенду. 61337 4 Конструкція пальника дозволяє розмістити отвір з насадкою для подачі вогнегасного порошку на безпечній відстані від зони горіння, що забезпечує зручність виконання лабораторних досліджень. Крім того, така конструкція пальника дозволяє розраховувати та обирати довжину і діаметри коаксіальних трубок таким чином, що дільниця зовнішньої трубки від отвору з насадкою до вихідного отвору пальника буде вміщувати визначений об'єм повітря. Таку конструкцію пальника можна розглядати як апарат повного витіснення. Таким чином, використання такого пальника дозволяє розрахувати концентрацію порошкових засобів гасіння, при подачі визначеної кількості порошку через отвір з насадкою, та визначати, яка мінімальна кількість даного порошку необхідна для гасіння полум'я визначеної висоти та визначеного співвідношення горючого газу та повітря. Конструкція корисної моделі пояснюється кресленням. Лабораторний стенд для дослідження гасіння полум'я вогнегасними порошками містить основу 1, на якій розташовані: компресор 2, під'єднаний до ресивера 3 з манометром 4, запірний вентиль з пристроєм для вимірювання витрати повітря 5, отвір з насадкою для порошку 6 на зовнішній коаксіальній трубці пальника 7, внутрішню коаксіальну трубку пальника 8, запірний вентиль з пристроєм для вимірювання витрати газу 9 газового балону 10. Ресивер 3 через запірний вентиль з пристроєм для вимірювання витрати повітря 5 під'єднаний до зовнішньої коаксіальної трубки пальника 7, а газовий балон 10 з'єднаний з внутрішньою коаксіальною трубкою пальника 8 через запірний вентиль з пристроєм для вимірювання витрати газу 9. Дослідження гасіння полум'я вогнегасними порошками проводиться наступним чином. Для роботи лабораторного стенда необхідно включити компресор 2 і закачати в ресивер 3 повітря. При досягненні на манометрі 4 показника 45атм. компресор 2 відключають від джерела струму. Відкривають вентиль (на кресленні не показаний) на газовому балоні 10 та відкривають вентиль (на кресленні не показаний) на ресивері 3. Відкривають запірний вентиль з пристроєм для вимірювання витрати газу 9 для подачі газу до внутрішньої коаксіальної трубки пальника 8 і підпалюють газ, що виходить з вихідного отвору пальника (на кресленні не показаний). Відкривають запірний вентиль з пристроєм для вимірювання витрати повітря 5 для подачі повітря до зовнішньої коаксіальної трубки 8. Змінюючи запірним вентилем з пристроєм для вимірювання витрати повітря 5 подачу повітря, а запірним вентилем з пристроєм для вимірювання витрати газу 7 подачу газу, регулюють висоту полум'я та співвідношення горючого газу та повітря. Далі для дослідження гасіння полум'я вогнегасними порошками висипають в отвір з насадкою 6 попередньо зважені порції вибраного вогнегасного порошку. Візуально фіксують ефект дії вогнегасного порошку на полум'я. Після чого визначають мінімальну вогнегасну масу порошку і, знаючи об'єм дільниці зовнішньої трубки від отвору з насадкою до вихідного отвору пальника та 5 61337 співвідношення горючого газу і повітря, розрахувати мінімальну гасячу концентрацію цього порошку для заданого газу і його вмісту в горючій суміші. Таким чином досліджують вогнегасну дію різних порошків та порівнюють вогнегасну ефективність цих порошків для різних співвідношень горючого газу і повітря. Комп’ютерна верстка І.Скворцова 6 Запропонований лабораторний стенд відзначається простотою виготовлення, незначними енерговитратиами та газовитратиами, розмірами, які дозволяють розміщувати його безпосередньо на робочих столах навчальних лабораторій, безпечністю та зручністю використання для дослідження гасіння полум'я вогнегасними порошками. Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
