Нагрівальний колодязь з кульковими регенераторами

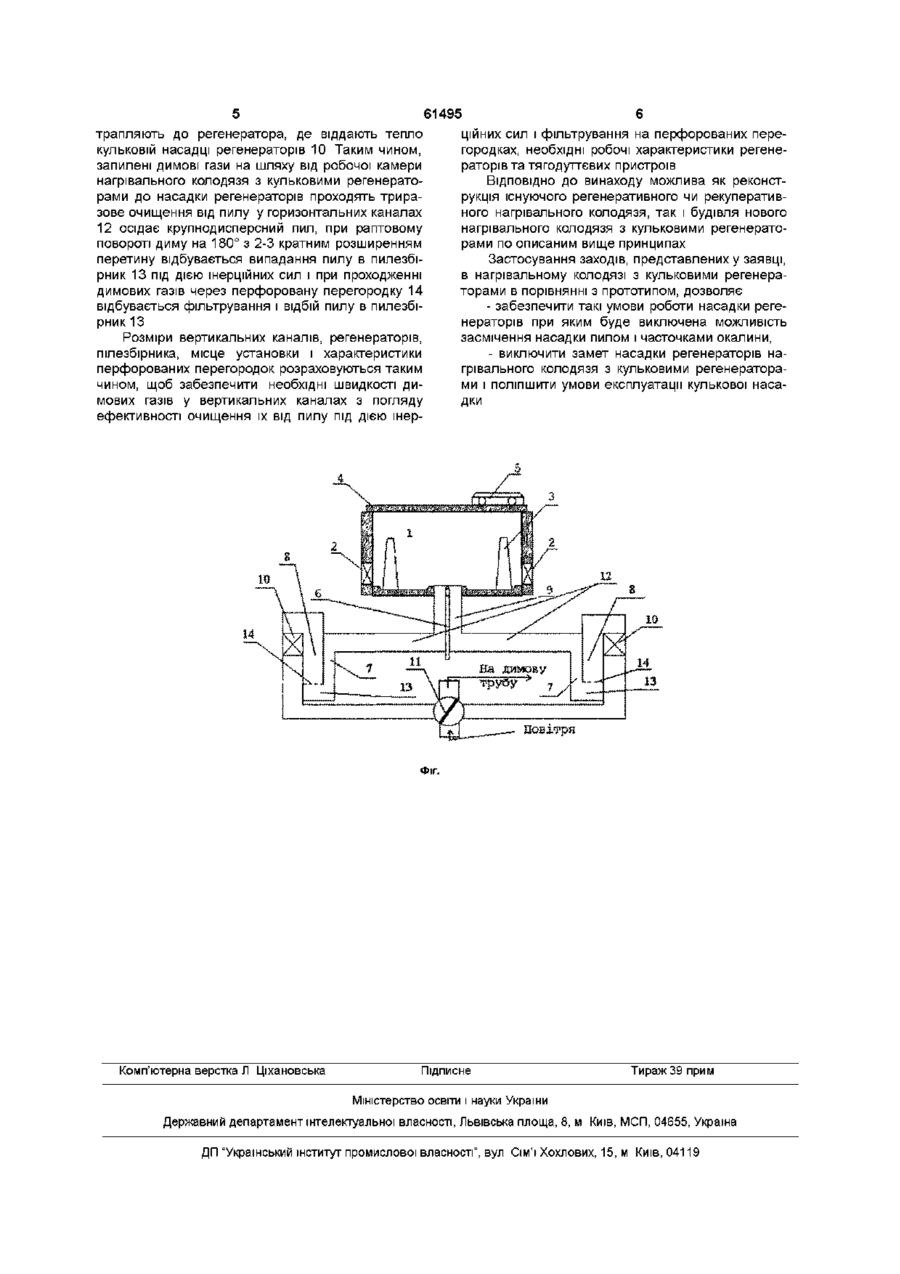

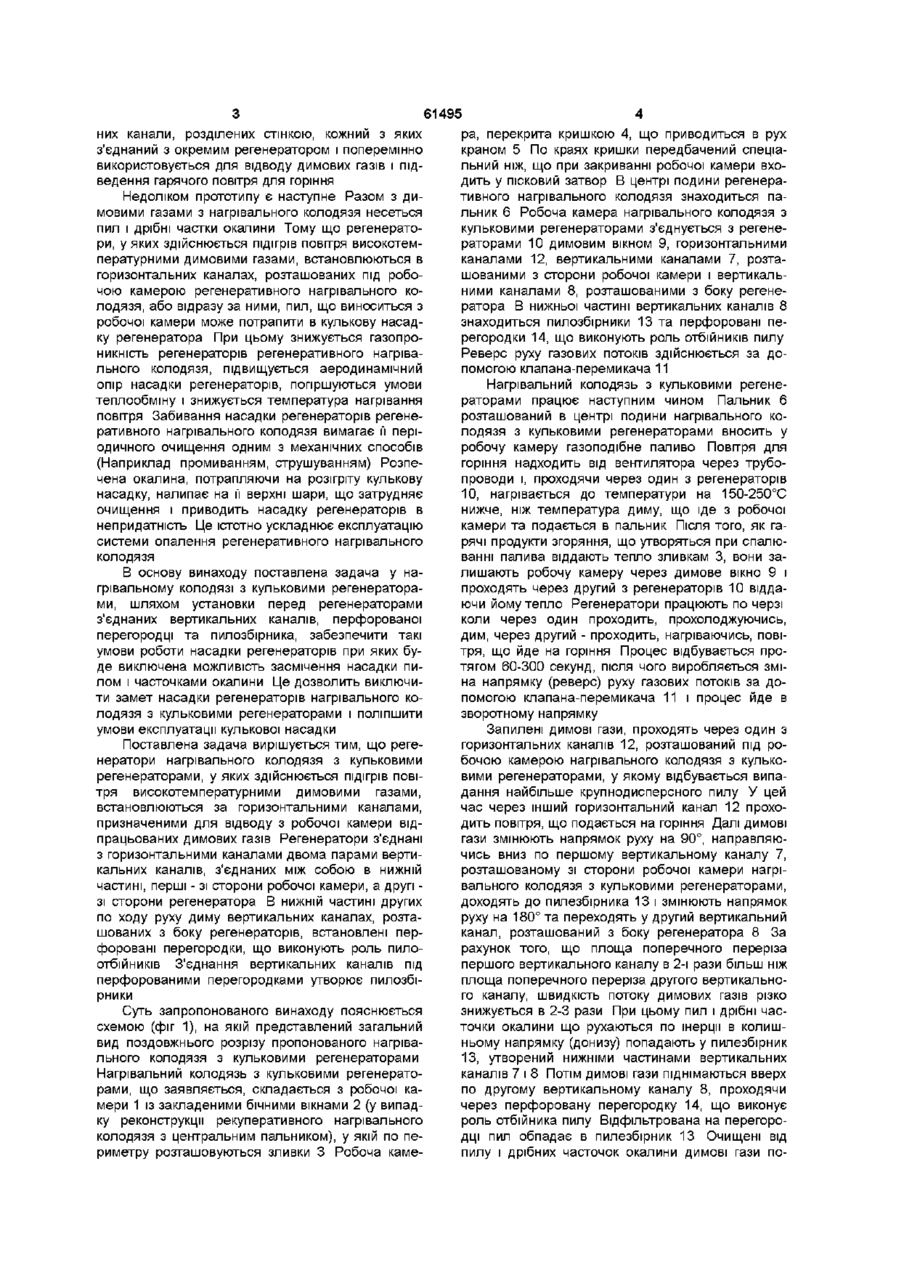

Нагрівальний колодязь з кульковими регенераторами, що містить робочу камеру, два регенератори з кульковими насадками, систему каналів, з'єднуючих робочій простір печі з кожним регенератором, який відрізняється тим, що у системі каналів розміщені два з'єднаних один з одним вертикальних канали, перший - із сторони робочого простору печі, а другий - із сторони регенератора, при цьому у нижній частині другого каналу встановлена перфорована перегородка, під якою розташовано пилозбірник, а площа поперечного перерізу другого вертикального каналу у 2-3 рази більша від площі першого Винахід відноситься до галузі металургійної теплотехніки і застосовується для нагрівання металу перед його механічною обробкою і може бути використаний в металурги, машинобудуванні та інших галузей промисловості Відома конструкція рекуперативного нагрівального колодязя з опалюванням з центра подини, що містить робочу камеру з кришкою, яка піднімається краном і відсувається ним убік Пальник являє собою вертикально розташовану у центрі подини рекуперативного нагрівального колодязя газову трубу у середині повітряної горловини Полум'я, що виходить з неї, піднімається вгору, відбивається кришкою, повертає униз і обмиває зливки Продукти згоряння, через димові канали, розташовані в двох протилежних стінах, направляються у керамічні рекуператори (А И Ващенко, М А Глинков, Б И Китаев, Н Ю Тайц Изд второе, дополненное и переработанное В 2-х томах Металлургические печи М Металлургия 1964 Том 2, Стр 219) зливками, яка обумовлена їхнім розташуванням у колодязі Одна частина зливків знаходиться біля глухої стіни, а інша - біля стіни з димовими вікнами Найбільш близької до пропонованого рішення по технічній суті і результату, що досягається, є конструкція регенеративного нагрівального колодязя, обладнаного кульковими регенераторами, що містить робочу камеру регенеративного нагрівального колодязя з чотирма глухими стінками і кришкою, два регенератори, які з'єднуються каналами з пальником, що має одне газове сопло, симетрично до якого примикають два СПІВВІСНИХ із ним вертикальних канали, розділених стінкою, кожний з який з'єднаний з окремим регенератором і служить по черзі для подачі повітря в пальник або для відводу диму з регенеративного нагрівального колодязя, часом перекидання клапанів 60300 секунд (Регенеративний нагрівальний колодязь Деклараційний патент на винахід № 42445 А Бюл №9, 15 10 2001 р , Бюл №1 15 01 2002 р ) У рекуперативних нагрівальних колодязях цієї конструкції спостерігається нерівномірність нагрівання металу по висоті зливків При цьому, верхня частина зливків, розташованих уздовж стін рекуперативного нагрівального колодязя, буває нагріта до більшої температури, ніж нижня Крім цього існує нерівномірність нагрівання між окремими Ознаки прототипу, які збігаються з істотними ознаками винаходу, що пропонується робоча камера з чотирма глухими стінками і кришкою, система регенераторів із високорозвиненою поверхнею насадки і часом перекидання клапанів - 60300 секунд, одне газове сопло, симетрично до якого примикають два СПІВВІСНИХ ІЗ НИМ вертикаль ю (О 61495 ра, перекрита кришкою 4, що приводиться в рух них канали, розділених стінкою, кожний з яких краном 5 По краях кришки передбачений спеціаз'єднаний з окремим регенератором і поперемінно льний ніж, що при закриванні робочої камери вховикористовується для відводу димових газів і піддить у пісковий затвор В центрі подини регенераведення гарячого повітря для горіння тивного нагрівального колодязя знаходиться паНедоліком прототипу є наступне Разом з дильник 6 Робоча камера нагрівального колодязя з мовими газами з нагрівального колодязя несеться кульковими регенераторами з'єднується з регенепил і дрібні частки окалини Тому що регенератораторами 10 димовим вікном 9, горизонтальними ри, у яких здійснюється підігрів повітря високотемканалами 12, вертикальними каналами 7, розтапературними димовими газами, встановлюються в шованими з сторони робочої камери і вертикальгоризонтальних каналах, розташованих під робоними каналами 8, розташованими з боку регенечою камерою регенеративного нагрівального коратора В нижньої частині вертикальних каналів 8 лодязя, або відразу за ними, пил, що виноситься з знаходиться пилозбірники 13 та перфоровані перобочої камери може потрапити в кулькову насадрегородки 14, що виконують роль отбійників пилу ку регенератора При цьому знижується газопроРеверс руху газових потоків здійснюється за доникність регенераторів регенеративного нагрівапомогою клапана-перемикача 11 льного колодязя, підвищується аеродинамічний опір насадки регенераторів, погіршуються умови Нагрівальний колодязь з кульковими регенетеплообміну і знижується температура нагрівання раторами працює наступним чином Пальник 6 повітря Забивання насадки регенераторів регенерозташований в центрі подини нагрівального коративного нагрівального колодязя вимагає її перілодязя з кульковими регенераторами вносить у одичного очищення одним з механічних способів робочу камеру газоподібне паливо Повітря для (Наприклад промиванням, струшуванням) Розпегоріння надходить від вентилятора через трубочена окалина, потрапляючи на розігріту кулькову проводи і, проходячи через один з регенераторів насадку, налипає на її верхні шари, що затрудняє 10, нагрівається до температури на 150-250°С очищення і приводить насадку регенераторів в нижче, ніж температура диму, що іде з робочої непридатність Це істотно ускладнює експлуатацію камери та подається в пальник Після того, як гасистеми опалення регенеративного нагрівального рячі продукти згоряння, що утворяться при спалюколодязя ванні палива віддають тепло зливкам 3, вони залишають робочу камеру через димове вікно 9 і В основу винаходу поставлена задача у напроходять через другий з регенераторів 10 віддагрівальному колодязі з кульковими регенератораючи йому тепло Регенератори працюють по черзі ми, шляхом установки перед регенераторами коли через один проходить, прохолоджуючись, з'єднаних вертикальних каналів, перфорованої дим, через другий - проходить, нагріваючись, повіперегородці та пилозбірника, забезпечити такі тря, що йде на горіння Процес відбувається проумови роботи насадки регенераторів при яких бутягом 60-300 секунд, після чого виробляється зміде виключена можливість засмічення насадки пина напрямку (реверс) руху газових потоків за долом і часточками окалини Це дозволить виключипомогою клапана-перемикача 11 і процес йде в ти замет насадки регенераторів нагрівального козворотному напрямку лодязя з кульковими регенераторами і поліпшити умови експлуатації кулькової насадки Запилені димові гази, проходять через один з Поставлена задача вирішується тим, що регегоризонтальних каналів 12, розташований під ронератори нагрівального колодязя з кульковими бочою камерою нагрівального колодязя з кулькорегенераторами, у яких здійснюється підігрів повівими регенераторами, у якому відбувається випатря високотемпературними димовими газами, дання найбільше крупнодисперсного пилу У цей встановлюються за горизонтальними каналами, час через інший горизонтальний канал 12 прохопризначеними для відводу з робочої камери віддить повітря, що подається на горіння Далі димові працьованих димових газів Регенератори з'єднані гази змінюють напрямок руху на 90°, направляюз горизонтальними каналами двома парами вертичись вниз по першому вертикальному каналу 7, кальних каналів, з'єднаних між собою в нижній розташованому зі сторони робочої камери нагрічастині, перші - зі сторони робочої камери, а другі вального колодязя з кульковими регенераторами, зі сторони регенератора В нижній частині других доходять до пилезбірника 13 і змінюють напрямок по ходу руху диму вертикальних каналах, розтаруху на 180° та переходять у другий вертикальний шованих з боку регенераторів, встановлені перканал, розташований з боку регенератора 8 За форовані перегородки, що виконують роль пилорахунок того, що площа поперечного переріза отбійників З'єднання вертикальних каналів під першого вертикального каналу в 2-і рази більш ніж перфорованими перегородками утворює пилозбіплоща поперечного переріза другого вертикальнорники го каналу, швидкість потоку димових газів різко знижується в 2-3 рази При цьому пил і дрібні часСуть запропонованого винаходу пояснюється точки окалини що рухаються по інерції в колишсхемою (фіг 1), на якій представлений загальний ньому напрямку (донизу) попадають у пилезбірник вид поздовжнього розрізу пропонованого нагріва13, утворений нижніми частинами вертикальних льного колодязя з кульковими регенераторами каналів 7 і 8 Потім димові гази піднімаються вверх Нагрівальний колодязь з кульковими регенератопо другому вертикальному каналу 8, проходячи рами, що заявляється, складається з робочої качерез перфоровану перегородку 14, що виконує мери 1 із закладеними бічними вікнами 2 (у випадроль отбійника пилу Відфільтрована на перегороку реконструкції рекуперативного нагрівального дці пил обпадає в пилезбірник 13 Очищені від колодязя з центральним пальником), у якій по пепилу і дрібних часточок окалини димові гази пориметру розташовуються зливки 3 Робоча каме 61495 ційних сил і фільтрування на перфорованих перетрапляють до регенератора, де віддають тепло городках, необхідні робочі характеристики регенекульковій насадці регенераторів 10 Таким чином, раторів та тягодуттєвих пристроїв запилені димові гази на шляху від робочої камери ВІДПОВІДНО ДО винаходу можлива як реконстнагрівального колодязя з кульковими регенераторукція існуючого регенеративного чи рекуперативрами до насадки регенераторів проходять трираного нагрівального колодязя, так і будівля нового зове очищення від пилу у горизонтальних каналах нагрівального колодязя з кульковими регенерато12 осідає крупнодисперсний пил, при раптовому рами по описаним вище принципах повороті диму на 180° з 2-3 кратним розширенням перетину відбувається випадання пилу в пилезбіЗастосування заходів, представлених у заявці, рник 13 під дією інерційних сил і при проходженні в нагрівальному колодязі з кульковими регенерадимових газів через перфоровану перегородку 14 торами в порівнянні з прототипом, дозволяє відбувається фільтрування і відбій пилу в пилезбі- забезпечити такі умови роботи насадки регерник 13 нераторів при яким буде виключена можливість засмічення насадки пилом і часточками окалини, Розміри вертикальних каналів, регенераторів, пілезбірника, місце установки і характеристики - виключити замет насадки регенераторів наперфорованих перегородок розраховуються таким грівального колодязя з кульковими регенераторачином, щоб забезпечити необхідні швидкості дими і поліпшити умови експлуатації кулькової насамових газів у вертикальних каналах з погляду дки ефективності очищення їх від пилу під дією інер Фіг. Комп'ютерна верстка Л Ціхановська Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
