Спосіб відновлення адсорбера системи очищення повітря

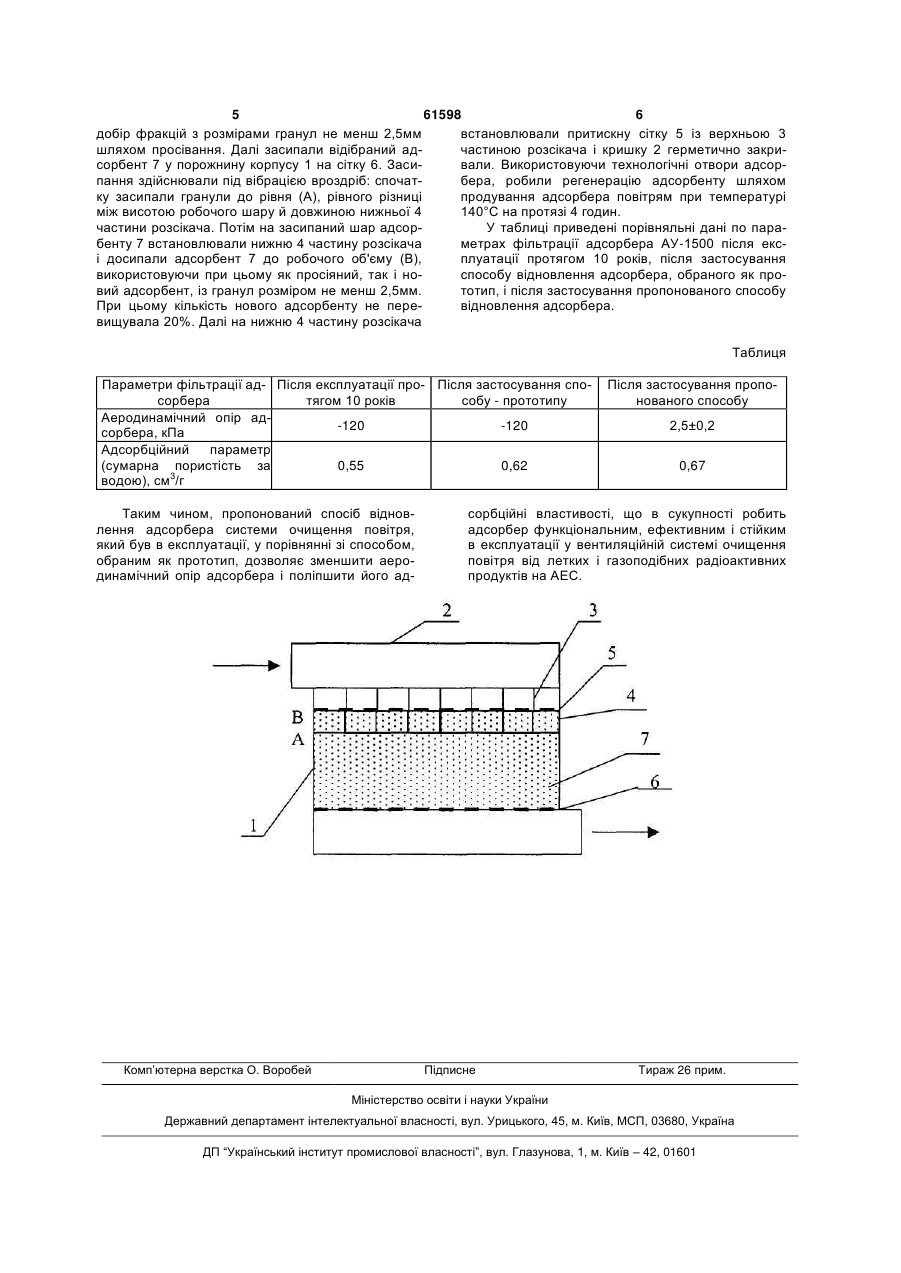

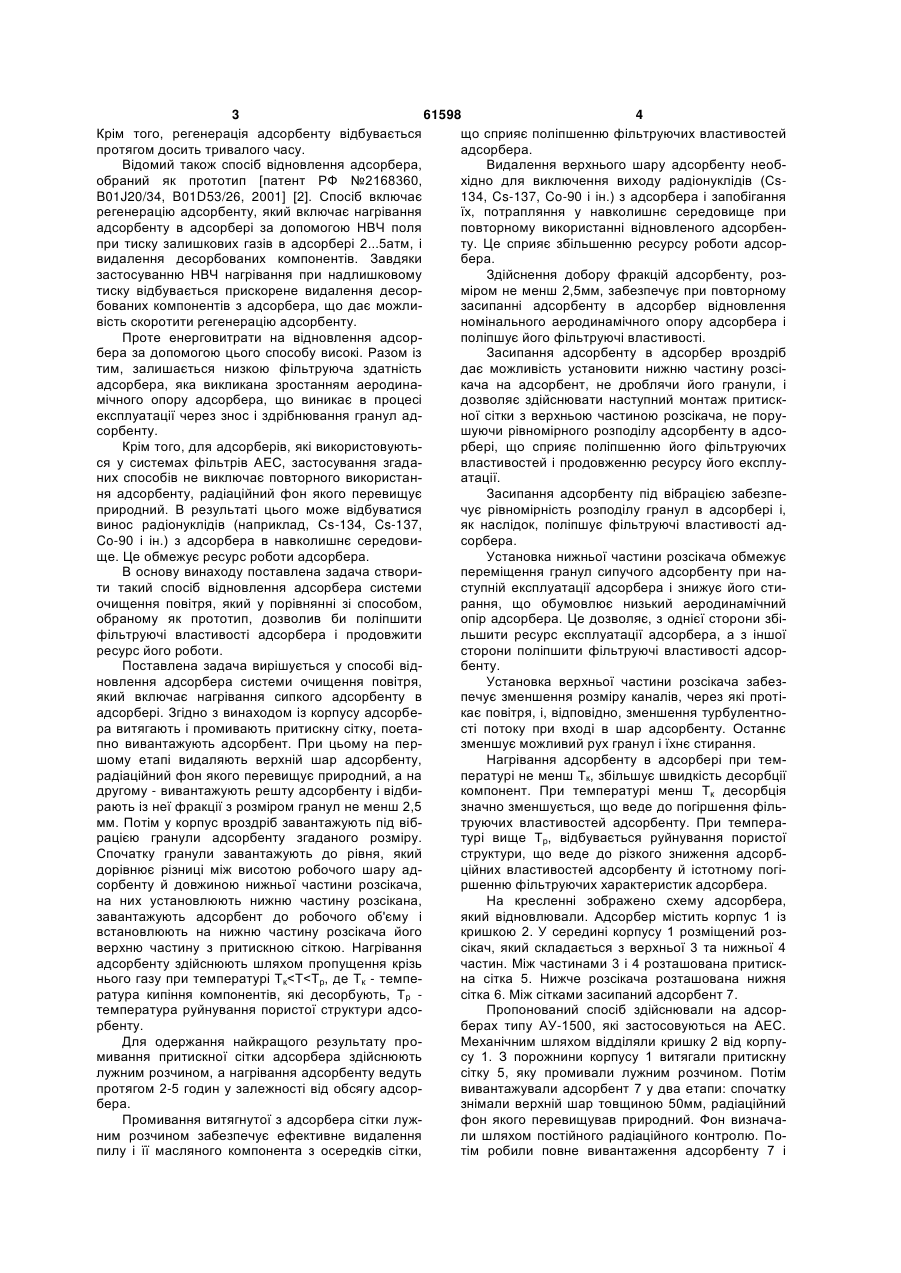

1. Спосіб відновлення адсорбера системи очищення повітря, переважно від радіоактивних летких і газоподібних продуктів поділу ядерного палива атомних електростанцій, який включає нагрівання сипкого адсорбенту в адсорбері, який відрізняється тим, що з корпусу адсорбера витя C2 2 61598 1 3 61598 4 Крім того, регенерація адсорбенту відбувається що сприяє поліпшенню фільтруючих властивостей протягом досить тривалого часу. адсорбера. Відомий також спосіб відновлення адсорбера, Видалення верхнього шару адсорбенту необобраний як прототип [патент РФ №2168360, хідно для виключення виходу радіонуклідів (CsB01J20/34, B01D53/26, 2001] [2]. Спосіб включає 134, Cs-137, Co-90 і ін.) з адсорбера і запобігання регенерацію адсорбенту, який включає нагрівання їх, потрапляння у навколишнє середовище при адсорбенту в адсорбері за допомогою НВЧ поля повторному використанні відновленого адсорбенпри тиску залишкових газів в адсорбері 2...5атм, і ту. Це сприяє збільшенню ресурсу роботи адсорвидалення десорбованих компонентів. Завдяки бера. застосуванню НВЧ нагрівання при надлишковому Здійснення добору фракцій адсорбенту, розтиску відбувається прискорене видалення десорміром не менш 2,5мм, забезпечує при повторному бованих компонентів з адсорбера, що дає можлизасипанні адсорбенту в адсорбер відновлення вість скоротити регенерацію адсорбенту. номінального аеродинамічного опору адсорбера і Проте енерговитрати на відновлення адсорполіпшує його фільтруючі властивості. бера за допомогою цього способу високі. Разом із Засипання адсорбенту в адсорбер вроздріб тим, залишається низкою фільтруюча здатність дає можливість установити нижню частину розсіадсорбера, яка викликана зростанням аеродинакача на адсорбент, не дроблячи його гранули, і мічного опору адсорбера, що виникає в процесі дозволяє здійснювати наступний монтаж притискексплуатації через знос і здрібнювання гранул адної сітки з верхньою частиною розсікача, не порусорбенту. шуючи рівномірного розподілу адсорбенту в адсоКрім того, для адсорберів, які використовуютьрбері, що сприяє поліпшенню його фільтруючих ся у системах фільтрів АЕС, застосування згадавластивостей і продовженню ресурсу його експлуних способів не виключає повторного використанатації. ня адсорбенту, радіаційний фон якого перевищує Засипання адсорбенту під вібрацією забезпеприродний. В результаті цього може відбуватися чує рівномірність розподілу гранул в адсорбері і, винос радіонуклідів (наприклад, Cs-134, Cs-137, як наслідок, поліпшує фільтруючі властивості адCo-90 і ін.) з адсорбера в навколишнє середовисорбера. ще. Це обмежує ресурс роботи адсорбера. Установка нижньої частини розсікача обмежує В основу винаходу поставлена задача створипереміщення гранул сипучого адсорбенту при нати такий спосіб відновлення адсорбера системи ступній експлуатації адсорбера і знижує його стиочищення повітря, який у порівнянні зі способом, рання, що обумовлює низький аеродинамічний обраному як прототип, дозволив би поліпшити опір адсорбера. Це дозволяє, з однієї сторони збіфільтруючі властивості адсорбера і продовжити льшити ресурс експлуатації адсорбера, а з іншої ресурс його роботи. сторони поліпшити фільтруючі властивості адсорПоставлена задача вирішується у способі відбенту. новлення адсорбера системи очищення повітря, Установка верхньої частини розсікача забезякий включає нагрівання сипкого адсорбенту в печує зменшення розміру каналів, через які протіадсорбері. Згідно з винаходом із корпусу адсорбекає повітря, і, відповідно, зменшення турбулентнора витягають і промивають притискну сітку, поетасті потоку при вході в шар адсорбенту. Останнє пно вивантажують адсорбент. При цьому на перзменшує можливий рух гранул і їхнє стирання. шому етапі видаляють верхній шар адсорбенту, Нагрівання адсорбенту в адсорбері при темрадіаційний фон якого перевищує природний, а на пературі не менш Тк, збільшує швидкість десорбції другому - вивантажують решту адсорбенту і відбикомпонент. При температурі менш Тк десорбція рають із неї фракції з розміром гранул не менш 2,5 значно зменшується, що веде до погіршення фільмм. Потім у корпус вроздріб завантажують під вібтруючих властивостей адсорбенту. При темперарацією гранули адсорбенту згаданого розміру. турі вище Тр, відбувається руйнування пористої Спочатку гранули завантажують до рівня, який структури, що веде до різкого зниження адсорбдорівнює різниці між висотою робочого шару адційних властивостей адсорбенту й істотному погісорбенту й довжиною нижньої частини розсікача, ршенню фільтруючих характеристик адсорбера. на них установлюють нижню частину розсікана, На кресленні зображено схему адсорбера, завантажують адсорбент до робочого об'єму і який відновлювали. Адсорбер містить корпус 1 із встановлюють на нижню частину розсікача його кришкою 2. У середині корпусу 1 розміщений розверхню частину з притискною сіткою. Нагрівання сікач, який складається з верхньої 3 та нижньої 4 адсорбенту здійснюють шляхом пропущення крізь частин. Між частинами 3 і 4 розташована притискнього газу при температурі Тк
