Магнітострикційна установка для безреагентного знезараження води

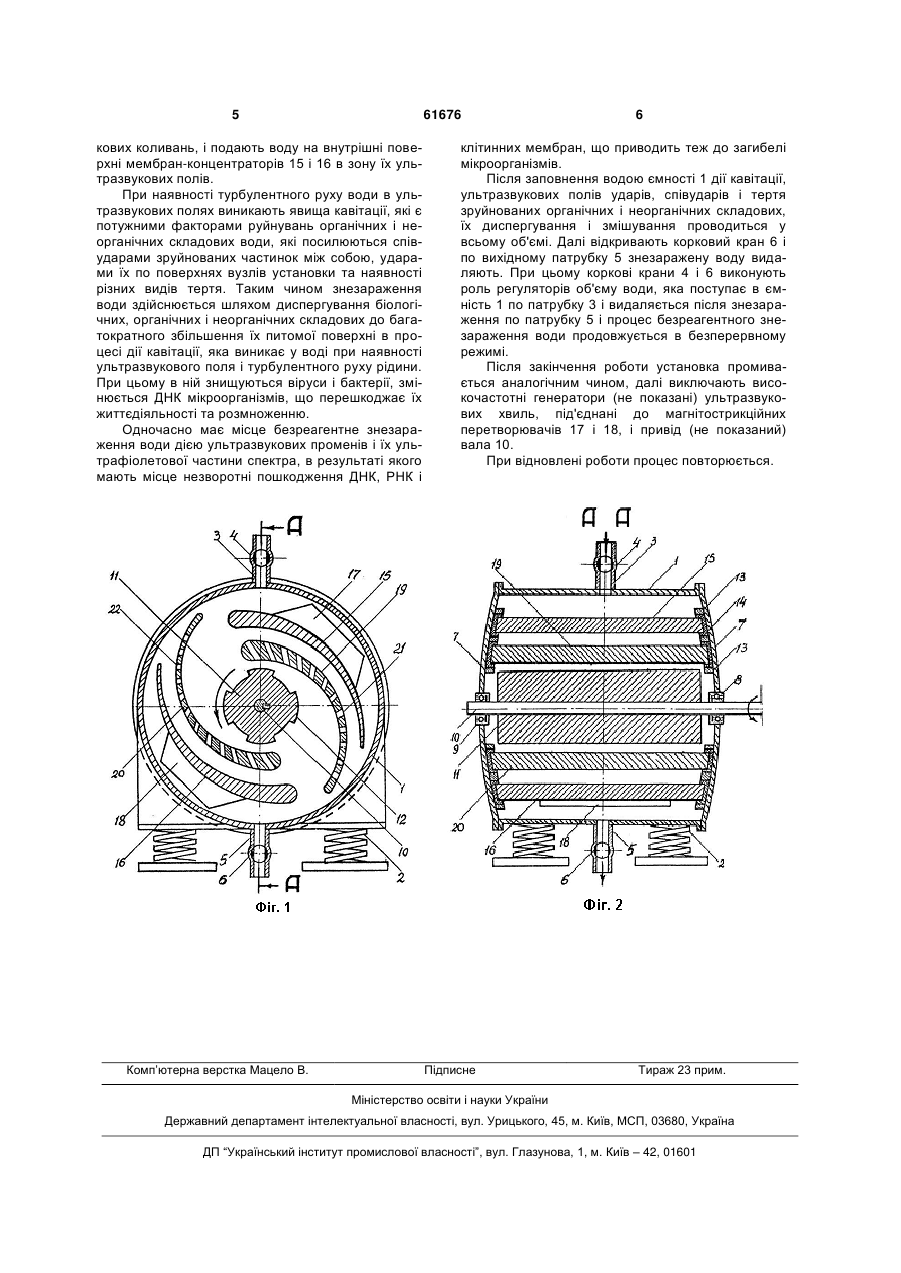

Магнітострикційна установка для безреагентного знезараження води, що містить горизонтально установлену на амортизаторах циліндричну ємність з кришками і запірно-роздавальною арматурою та розміщеними в ній відбивачами, яка відрізняється тим, що вона утримує горизонтально розміщену циліндричну ємність, установлену на амортизаторах, з центрально, по вертикальній осі, розміщеними вхідним патрубком і корковим кра 3 - недостатня якість обеззаражування води, так як вона призначена для активації суспензії; - низька продуктивність установки. За прототип прийнятий «Електрогідравлічний активатор дисперних суспензій» (патент України № 24703, Кл. В28С5/46, опубл. в Бюл. №10, 2007 р.) ємність якого утримує центральний вхідний патрубок і патрубок, під'єднаний до вакуумної системи, які поєднані між собою трійним корковим краном і центральний вихідний патрубок з корковим краном та кришками, до яких жорстко з внутрішньої сторони закріплені перфоровані відбивачі вигнутої форми так, що місце кріплення першого знаходиться у нижній частині ємності, а випукла його сторона вигнутої форми у верхній частині, а другого - в протилежному напрямку, при цьому їх отвори виконані з нахилом до центру ємності, по осі якої горизонтально з проміжком між ними розміщені електроди. Недоліками прототипу є: - недостатня якість обеззараження води, так як установка призначена для активації диспансерних суспензій; - низька продуктивність обеззаражування води по тій же причині. Задачею корисної моделі є удосконалення конструкції установки, підвищення ступеня безреагентного знезараження води і її продуктивності. Поставлена задача вирішується тим, що магнітострикційна установка для безреагентного знезараження води утримує горизонтально розміщену циліндричну ємність, установлену на амортизаторах, з центрально, по вертикальній осі, розміщеним вхідним патрубком з корковим краном і вихідним патрубком з корковим краном та кришками, в яких центрально, по горизонтальній осі, в підшипниках установлений вал з жорстко насадженим на ньому ротором, що забезпечений шліцами, а між кришками з допомогою упорів і амортизуючих прокладок розміщені, вигнуті в сторону внутрішньої поверхні ємності, мембрани-концентратори, поперечний переріз яких зменшується від вертикальної осі до внутрішньої поверхні ємності, з якої вони утворюють проміжок, які з випуклої сторони забезпечені жорстко закріпленим магнітострикційним перетворювачем, а перед ним, з проміжком, аналогічно і паралельно установлені відбивачі перфоровані отворами, аналогічного поперечного перерізу зі зміщенням стовщених кінців в сторону вертикальної осі, при цьому отвори виконані по дотичній руху ротора. Загальними ознаками магнітострикційної установки для безреагентного знезараження води і прототипу є горизонтально установлена на амортизаторах циліндрична ємність з кришками і запірно-роздавальною арматурою та розміщені в ній відбивачі. Конструкційне виконання магнітострикційної установки для безреагентного знезараження води має ряд суттєвих переваг у порівнянні з відомими аналогами та прототипом і забезпечує наявність суттєвих відмінностей, приведених в формулі корисної моделі, основними з яких є: 1. Частково нове сполучення ознак: відбивачі кріпляться не до внутрішньої сторони ємності, фік 61676 4 суються з допомогою упорів і амортизаційних прокладок до внутрішніх поверхонь кришок; кришки ємності забезпечені кільцевими упорами. 2. Заміна частини ознак новими: електроди замінені валом з ротором забезпеченим шліцами. 3. Введення нових ознак: випуклі мембрани концентратори змінного поперечного перерізу з магнітострикційними перетворювачами жорстко закріпленими з верхньої сторони; вал з ротором забезпечений шліцами; кільцеві упори на внутрішніх сторонах кришок з амортизуючими прокладками. 4. Згідно пп. 1, 2 і 3 установка забезпечує нові взаємоположення ознак і нові типи зв'язків і взаємодії між ознаками. На фіг. 1 і фіг.2 приведені відповідно поперечний і повздовжній переріз магнітострикційної установки для безреагентного знезараження води, яка утримує горизонтально розміщену циліндричну ємність 1 установлену на амортизаторах 2, з центрально, по вертикальній осі, розміщеними вхідним патрубком 3 з корковим краном 4 і вихідним патрубком 5 з корковим краном 6 та кришками 7, в яких центрально, по вертикальній осі, в підшипниках 8 і 9 установлений вал 10 з жорстко насадженим на ньому ротором 11 забезпеченим шпіцами 12, а між кришками 7 з допомогою упорів 13 і амортизуючих прокладок 14 розміщені, вигнуті в сторону внутрішньої поверхні ємності 1, мембрани - концентратори 15 і 16, поперечний переріз яких зменшується від вертикальної осі до внутрішньої поверхні ємності 1, з якою вони утворюють проміжок, які з випуклої сторони забезпечені жорстко закріпленими магнітострикційними перетворювачами, 17 і 18, а перед ними, з проміжком, аналогічно і паралельно установлені відбивачі 19 і 20 перфоровані отворами 21 і 22, аналогічного поперечного перерізу зі зміщенням стовщених кінців в сторону вертикальної осі, при цьому отвори 21 і 22 виконані по дотичній руху ротора 11. Магнітострикційна установка для безреагентного знезараження води працює таким чином. При закритому корковому крані 6, ввімкнених високочастотних генераторах (не показані), під'єднаних до магнітострикційних перетворювачів 17 і 18, та приводі (не показаний) вала 10 і відкритому корковому крані 4 по вхідному патрубку 3 подають воду для її знезараження. Попадаючи на мембрану-концентратор 15 змінного поперечного перерізу вода охолоджує магнітострикційний перетворювач 17, піддається дії його ультразвукового поля і поля випромінюваного верхньою стороною мембраниконцентратора 15, опускається в нижню частину циліндричної ємності 1, піддається дії ультразвукових полів обох сторін мембрани-концентратора 16, охолоджує магнітострикційний перетворювач 18 і також сприймає дію ультразвукових полів випромінюваних його корпусом. В процесі подальшого заповнення ємності 1, вода набуває інтенсивного турбулентного руху під дією відцентрових сил, створених шліцами 12 і ротором 11 при його обертанні, переганяють її через отвори 21 і 22 відбивачів 19 і 20. При цьому отвори 21 і 22 працюють як гідродинамічні випромінювачі і циліндричні концентратори ультразву 5 61676 кових коливань, і подають воду на внутрішні поверхні мембран-концентраторів 15 і 16 в зону їх ультразвукових полів. При наявності турбулентного руху води в ультразвукових полях виникають явища кавітації, які є потужними факторами руйнувань органічних і неорганічних складових води, які посилюються співударами зруйнованих частинок між собою, ударами їх по поверхнях вузлів установки та наявності різних видів тертя. Таким чином знезараження води здійснюється шляхом диспергування біологічних, органічних і неорганічних складових до багатократного збільшення їх питомої поверхні в процесі дії кавітації, яка виникає у воді при наявності ультразвукового поля і турбулентного руху рідини. При цьому в ній знищуються віруси і бактерії, змінюється ДНК мікроорганізмів, що перешкоджає їх життєдіяльності та розмноженню. Одночасно має місце безреагентне знезараження води дією ультразвукових променів і їх ультрафіолетової частини спектра, в результаті якого мають місце незворотні пошкодження ДНК, РНК і Комп’ютерна верстка Мацело В. 6 клітинних мембран, що приводить теж до загибелі мікроорганізмів. Після заповнення водою ємності 1 дії кавітації, ультразвукових полів ударів, співударів і тертя зруйнованих органічних і неорганічних складових, їх диспергування і змішування проводиться у всьому об'ємі. Далі відкривають корковий кран 6 і по вихідному патрубку 5 знезаражену воду видаляють. При цьому коркові крани 4 і 6 виконують роль регуляторів об'єму води, яка поступає в ємність 1 по патрубку 3 і видаляється після знезараження по патрубку 5 і процес безреагентного знезараження води продовжується в безперервному режимі. Після закінчення роботи установка промивається аналогічним чином, далі виключають високочастотні генератори (не показані) ультразвукових хвиль, під'єднані до магнітострикційних перетворювачів 17 і 18, і привід (не показаний) вала 10. При відновлені роботи процес повторюється. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
