Комплект обладнання для створення під час слідчого огляду тривимірних комп’ютерних фотореалістичних моделей об’єктів

Номер патенту: 61864

Опубліковано: 25.07.2011

Автор: Шехавцов Руслан Миколайович

Завантажити PDF файл.

Формула / Реферат

Комплект обладнання для створення під час слідчого огляду тривимірних комп'ютерних фотореалістичних моделей об'єктів, що містить контейнери для транспортування наземної лазерної скануючої системи та додаткового обладнання, скануючу станцію із вмонтованою цифровою відеокамерою, триногу, акумуляторну батарею для скануючої станції, пристрій та кабелі зарядки її від електромережі, кабель передачі даних на комп'ютер, висотомір, GPS-приймач, набор маркерів для сканування та програмного забезпечення для сканування та обробки отриманих даних, ноутбук, який відрізняється тим, що містить контейнер для транспортування ручного портативного кольорового тривимірного лазерного сканера та додаткового обладнання до нього, ручний портативний кольоровий тривимірний лазерний сканер, підставку для нього, акумуляторну батарею для сканера, пристрій та кабелі зарядки його від електромережі, кабель передачі даних на комп'ютер, захисні окуляри від лазерного випромінювання, калібрувальну панель для ручного лазерного сканера, набор бирок з номерами для позначення знайдених на місці події окремих предметів та слідів, освітлювальні прилади з автономними джерелами живлення, набор маркерів для сканування ручним лазерними тривимірним сканером, програмне забезпечення для сканування портативним ручним лазерним сканером та обробку отриманих даних, портативний принтер з акумуляторною батареєю та зарядним пристроєм для неї.

Текст

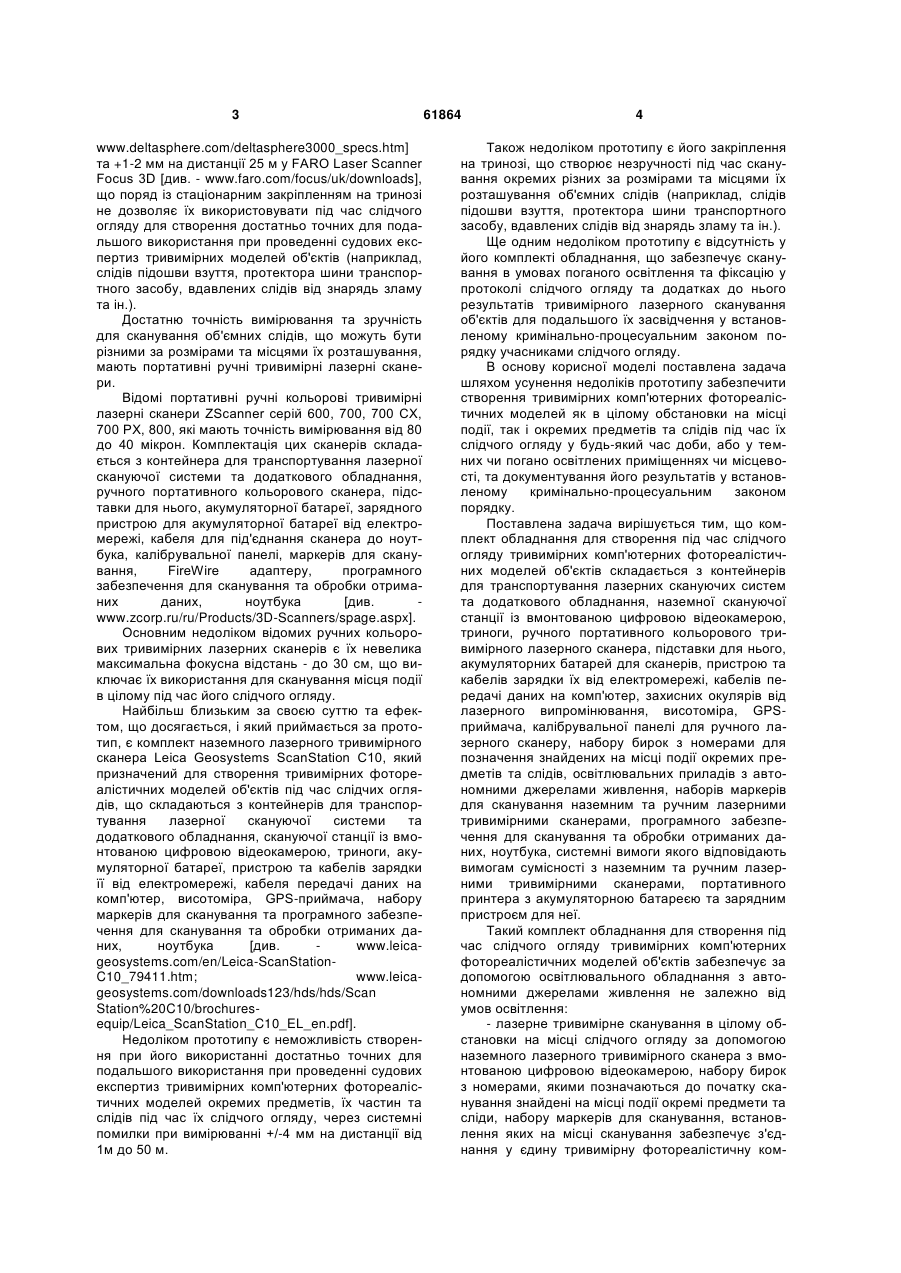

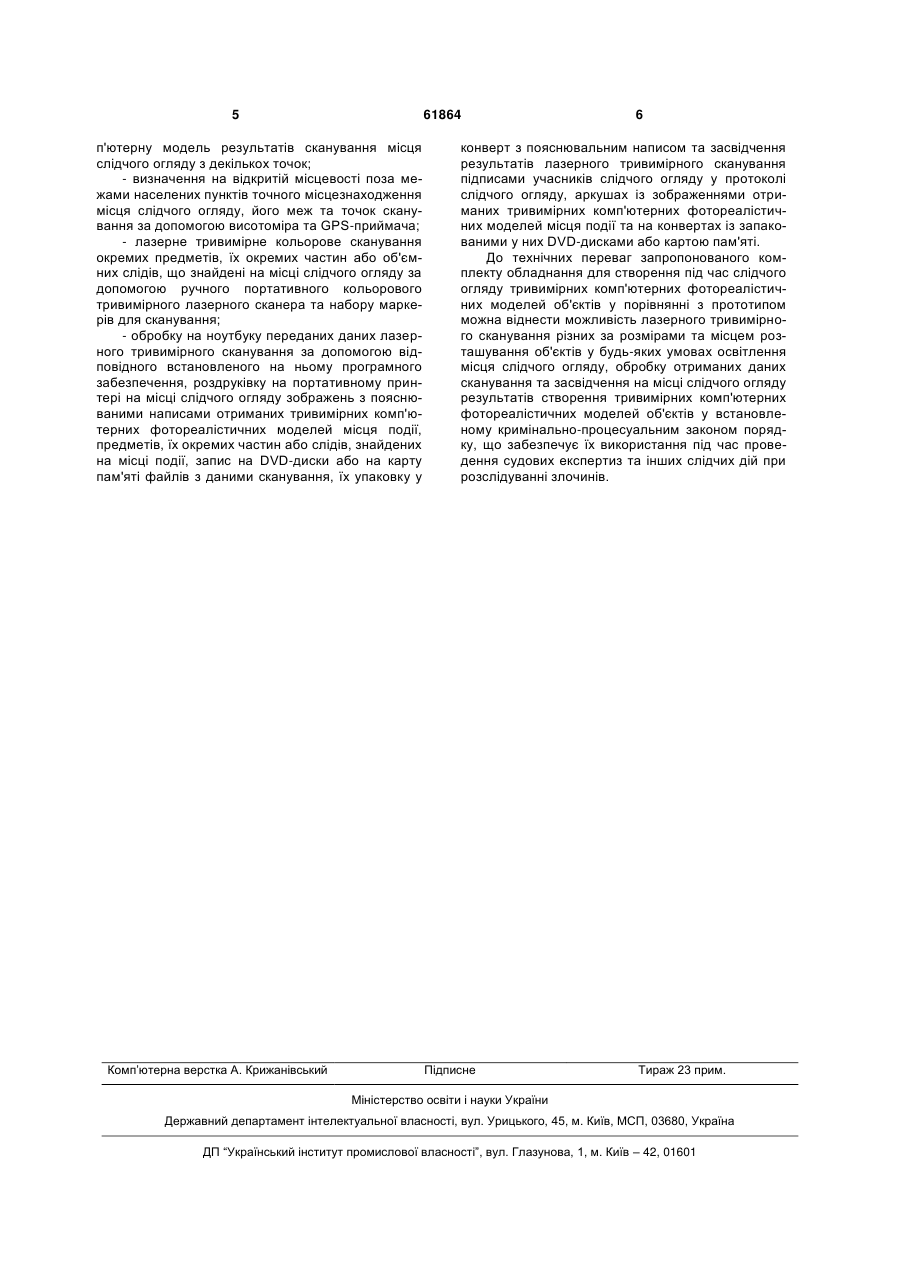

Комплект обладнання для створення під час слідчого огляду тривимірних комп'ютерних фотореалістичних моделей об'єктів, що містить контейнери для транспортування наземної лазерної скануючої системи та додаткового обладнання, скануючу станцію із вмонтованою цифровою відеокамерою, триногу, акумуляторну батарею для скануючої станції, пристрій та кабелі зарядки її від електромережі, кабель передачі даних на комп'ютер, висотомір, GPS-приймач, набор маркерів для сканування та програмного забезпечення для сканування та обробки отриманих даних, ноутбук, який відрізняється тим, що містить контейнер для 3 www.deltasphere.com/deltasphere3000_specs.htm] та +1-2 мм на дистанції 25 м у FARO Laser Scanner Focus 3D [див. - www.faro.com/focus/uk/downloads], що поряд із стаціонарним закріпленням на тринозі не дозволяє їх використовувати під час слідчого огляду для створення достатньо точних для подальшого використання при проведенні судових експертиз тривимірних моделей об'єктів (наприклад, слідів підошви взуття, протектора шини транспортного засобу, вдавлених слідів від знарядь зламу та ін.). Достатню точність вимірювання та зручність для сканування об'ємних слідів, що можуть бути різними за розмірами та місцями їх розташування, мають портативні ручні тривимірні лазерні сканери. Відомі портативні ручні кольорові тривимірні лазерні сканери ZScanner серій 600, 700, 700 СХ, 700 РХ, 800, які мають точність вимірювання від 80 до 40 мікрон. Комплектація цих сканерів складається з контейнера для транспортування лазерної скануючої системи та додаткового обладнання, ручного портативного кольорового сканера, підставки для нього, акумуляторної батареї, зарядного пристрою для акумуляторної батареї від електромережі, кабеля для під'єднання сканера до ноутбука, калібрувальної панелі, маркерів для сканування, FireWire адаптеру, програмного забезпечення для сканування та обробки отриманих даних, ноутбука [див. www.zcorp.ru/ru/Products/3D-Scanners/spage.aspx]. Основним недоліком відомих ручних кольорових тривимірних лазерних сканерів є їх невелика максимальна фокусна відстань - до 30 см, що виключає їх використання для сканування місця події в цілому під час його слідчого огляду. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є комплект наземного лазерного тривимірного сканера Leica Geosystems ScanStation C10, який призначений для створення тривимірних фотореалістичних моделей об'єктів під час слідчих оглядів, що складаються з контейнерів для транспортування лазерної скануючої системи та додаткового обладнання, скануючої станції із вмонтованою цифровою відеокамерою, триноги, акумуляторної батареї, пристрою та кабелів зарядки її від електромережі, кабеля передачі даних на комп'ютер, висотоміра, GPS-приймача, набору маркерів для сканування та програмного забезпечення для сканування та обробки отриманих даних, ноутбука [див. www.leicageosystems.com/en/Leica-ScanStationC10_79411.htm; www.leicageosystems.com/downloads123/hds/hds/Scan Station%20C10/brochuresequip/Leica_ScanStation_C10_EL_en.pdf]. Недоліком прототипу є неможливість створення при його використанні достатньо точних для подальшого використання при проведенні судових експертиз тривимірних комп'ютерних фотореалістичних моделей окремих предметів, їх частин та слідів під час їх слідчого огляду, через системні помилки при вимірюванні +/-4 мм на дистанції від 1м до 50 м. 61864 4 Також недоліком прототипу є його закріплення на тринозі, що створює незручності під час сканування окремих різних за розмірами та місцями їх розташування об'ємних слідів (наприклад, слідів підошви взуття, протектора шини транспортного засобу, вдавлених слідів від знарядь зламу та ін.). Ще одним недоліком прототипу є відсутність у його комплекті обладнання, що забезпечує сканування в умовах поганого освітлення та фіксацію у протоколі слідчого огляду та додатках до нього результатів тривимірного лазерного сканування об'єктів для подальшого їх засвідчення у встановленому кримінально-процесуальним законом порядку учасниками слідчого огляду. В основу корисної моделі поставлена задача шляхом усунення недоліків прототипу забезпечити створення тривимірних комп'ютерних фотореалістичних моделей як в цілому обстановки на місці події, так і окремих предметів та слідів під час їх слідчого огляду у будь-який час доби, або у темних чи погано освітлених приміщеннях чи місцевості, та документування його результатів у встановленому кримінально-процесуальним законом порядку. Поставлена задача вирішується тим, що комплект обладнання для створення під час слідчого огляду тривимірних комп'ютерних фотореалістичних моделей об'єктів складається з контейнерів для транспортування лазерних скануючих систем та додаткового обладнання, наземної скануючої станції із вмонтованою цифровою відеокамерою, триноги, ручного портативного кольорового тривимірного лазерного сканера, підставки для нього, акумуляторних батарей для сканерів, пристрою та кабелів зарядки їх від електромережі, кабелів передачі даних на комп'ютер, захисних окулярів від лазерного випромінювання, висотоміра, GPSприймача, калібрувальної панелі для ручного лазерного сканеру, набору бирок з номерами для позначення знайдених на місці події окремих предметів та слідів, освітлювальних приладів з автономними джерелами живлення, наборів маркерів для сканування наземним та ручним лазерними тривимірними сканерами, програмного забезпечення для сканування та обробки отриманих даних, ноутбука, системні вимоги якого відповідають вимогам сумісності з наземним та ручним лазерними тривимірними сканерами, портативного принтера з акумуляторною батареєю та зарядним пристроєм для неї. Такий комплект обладнання для створення під час слідчого огляду тривимірних комп'ютерних фотореалістичних моделей об'єктів забезпечує за допомогою освітлювального обладнання з автономними джерелами живлення не залежно від умов освітлення: - лазерне тривимірне сканування в цілому обстановки на місці слідчого огляду за допомогою наземного лазерного тривимірного сканера з вмонтованою цифровою відеокамерою, набору бирок з номерами, якими позначаються до початку сканування знайдені на місці події окремі предмети та сліди, набору маркерів для сканування, встановлення яких на місці сканування забезпечує з'єднання у єдину тривимірну фотореалістичну ком 5 61864 п'ютерну модель результатів сканування місця слідчого огляду з декількох точок; - визначення на відкритій місцевості поза межами населених пунктів точного місцезнаходження місця слідчого огляду, його меж та точок сканування за допомогою висотоміра та GPS-приймача; - лазерне тривимірне кольорове сканування окремих предметів, їх окремих частин або об'ємних слідів, що знайдені на місці слідчого огляду за допомогою ручного портативного кольорового тривимірного лазерного сканера та набору маркерів для сканування; - обробку на ноутбуку переданих даних лазерного тривимірного сканування за допомогою відповідного встановленого на ньому програмного забезпечення, роздруківку на портативному принтері на місці слідчого огляду зображень з пояснюваними написами отриманих тривимірних комп'ютерних фотореалістичних моделей місця події, предметів, їх окремих частин або слідів, знайдених на місці події, запис на DVD-диски або на карту пам'яті файлів з даними сканування, їх упаковку у Комп’ютерна верстка А. Крижанівський 6 конверт з пояснювальним написом та засвідчення результатів лазерного тривимірного сканування підписами учасників слідчого огляду у протоколі слідчого огляду, аркушах із зображеннями отриманих тривимірних комп'ютерних фотореалістичних моделей місця події та на конвертах із запакованими у них DVD-дисками або картою пам'яті. До технічних переваг запропонованого комплекту обладнання для створення під час слідчого огляду тривимірних комп'ютерних фотореалістичних моделей об'єктів у порівнянні з прототипом можна віднести можливість лазерного тривимірного сканування різних за розмірами та місцем розташування об'єктів у будь-яких умовах освітлення місця слідчого огляду, обробку отриманих даних сканування та засвідчення на місці слідчого огляду результатів створення тривимірних комп'ютерних фотореалістичних моделей об'єктів у встановленому кримінально-процесуальним законом порядку, що забезпечує їх використання під час проведення судових експертиз та інших слідчих дій при розслідуванні злочинів. Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

A set of equipment to create during the crime scene investigation the three-dimensional photorealistic computer models of objects

Автори англійською

Shekhavtsov Ruslan Mykolaiovych

Назва патенту російською

Комплект оборудования для создания в ходе следственного осмотра трехмерных компьютерных фотореалистических моделей объектов

Автори російською

Шехавцов Руслан Николаевич

МПК / Мітки

МПК: G01C 3/08

Мітки: обладнання, тривимірних, створення, огляду, комплект, фотореалістичних, слідчого, комп'ютерних, моделей, об'єктів
