Формула / Реферат

Фільтрувальний пристрій, що включає робочий орган у вигляді конусного сітчастого полотна, розміщеного в корпусі з внутрішнім підводом рідини, і очисний пристрій зі зворотною промивкою робочого органа, вхідний і вихідний патрубки та брудовідвід, що перекривається краном, який відрізняється тим, що між вхідним патрубком та брудовідводом розміщений, з можливістю перемикання, розподільний пристрій, який під'єднаний за допомогою двох реверсивних патрубків до корпусу, в якому розміщений робочий орган у вигляді двох сітчастих конусів, з'єднаних вершинами.

Текст

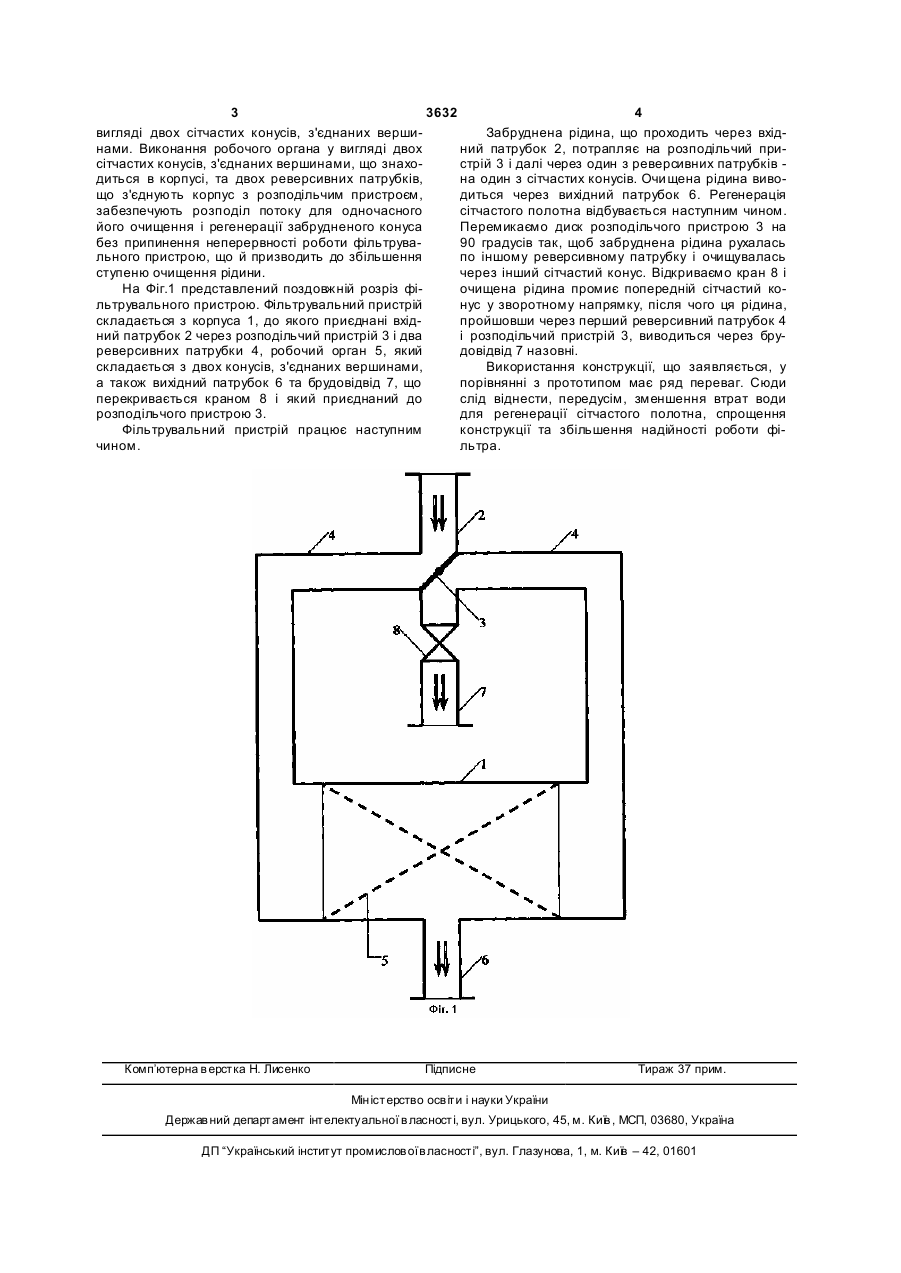

Фільтрувальний пристрій, що включає робочий орган у вигляді конусного сітчастого полотна, 3 3632 4 вигляді двох сітчастих конусів, з'єднаних вершиЗабруднена рідина, що проходить через вхіднами. Виконання робочого органа у вигляді двох ний патрубок 2, потрапляє на розподільчий присітчастих конусів, з'єднаних вершинами, що знахострій 3 і далі через один з реверсивних патрубків диться в корпусі, та двох реверсивних патрубків, на один з сітчастих конусів. Очи щена рідина вивощо з'єднують корпус з розподільчим пристроєм, диться через вихідний патрубок 6. Регенерація забезпечують розподіл потоку для одночасного сітчастого полотна відбувається наступним чином. його очищення і регенерації забрудненого конуса Перемикаємо диск розподільчого пристрою 3 на без припинення неперервності роботи фільтрува90 градусів так, щоб забруднена рідина рухалась льного пристрою, що й призводить до збільшення по іншому реверсивному патрубку і очищувалась ступеню очищення рідини. через інший сітчастий конус. Відкриваємо кран 8 і На Фіг.1 представлений поздовжній розріз фіочищена рідина промиє попередній сітчастий кольтрувального пристрою. Фільтрувальний пристрій нус у зворотному напрямку, після чого ця рідина, складається з корпуса 1, до якого приєднані вхідпройшовши через перший реверсивний патрубок 4 ний патрубок 2 через розподільчий пристрій 3 і два і розподільчий пристрій 3, виводиться через бруреверсивних патрубки 4, робочий орган 5, який довідвід 7 назовні. складається з двох конусів, з'єднаних вершинами, Використання конструкції, що заявляється, у а також вихідний патрубок 6 та брудовідвід 7, що порівнянні з прототипом має ряд переваг. Сюди перекривається краном 8 і який приєднаний до слід віднести, передусім, зменшення втрат води розподільчого пристрою 3. для регенерації сітчастого полотна, спрощення Фільтрувальний пристрій працює наступним конструкції та збільшення надійності роботи фічином. льтра. Комп’ютерна в ерстка Н. Лисенко Підписне Тираж 37 прим. Міністерство осв іт и і науки України Держав ний департамент інтелектуальної в ласності, вул. Урицького, 45, м. Київ , МСП, 03680, Україна ДП “Український інститут промислов ої в ласності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Автори англійською

Solodkyi Oleksandr Dmytrovych, Ivanov Serhii Yuriiovych

Автори російською

Солодкий Александр Дмитриевич, Иванов Сергий Юрьевич

МПК / Мітки

МПК: B01D 35/02

Мітки: пристрій, фільтрувальний
