Світлодіодна лампа

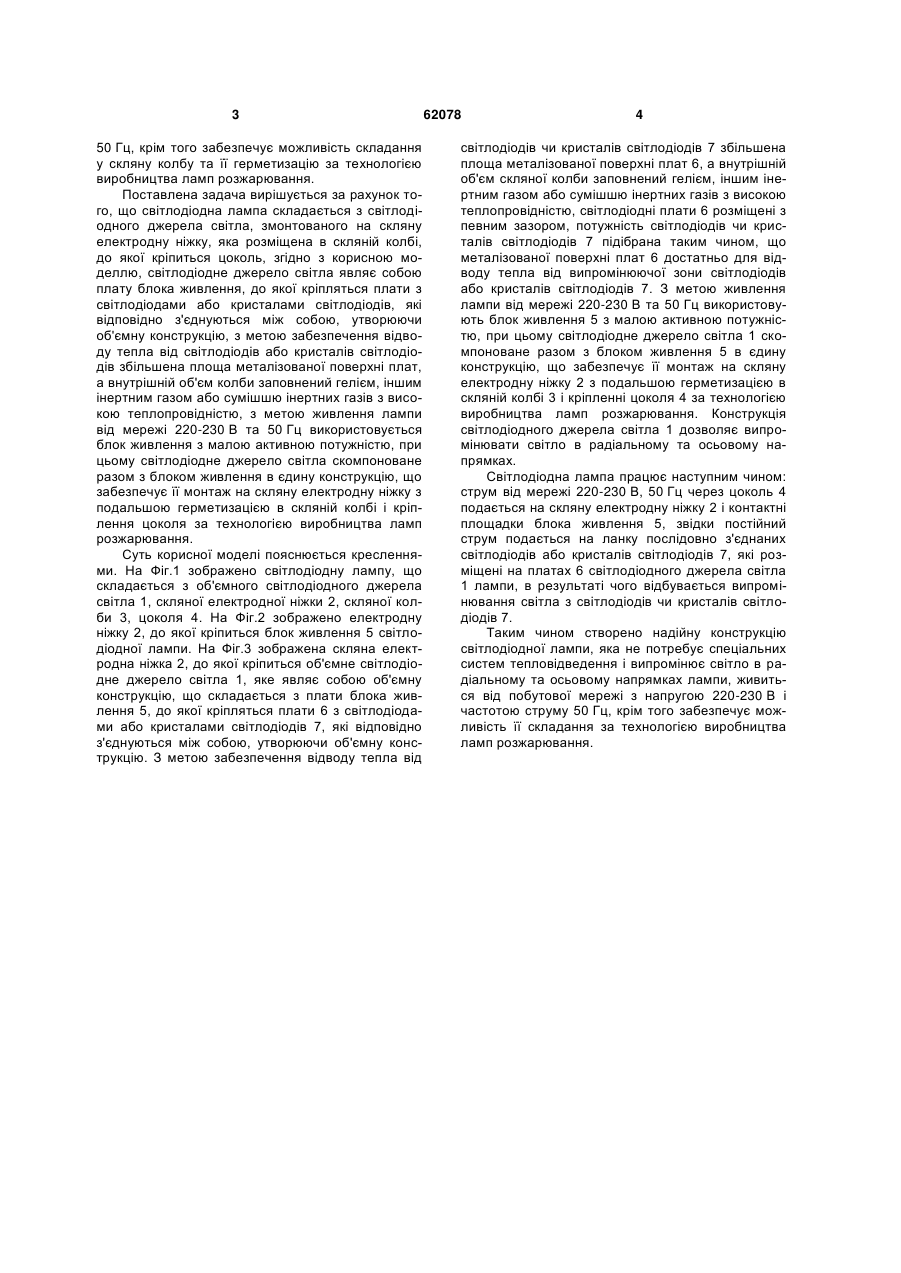

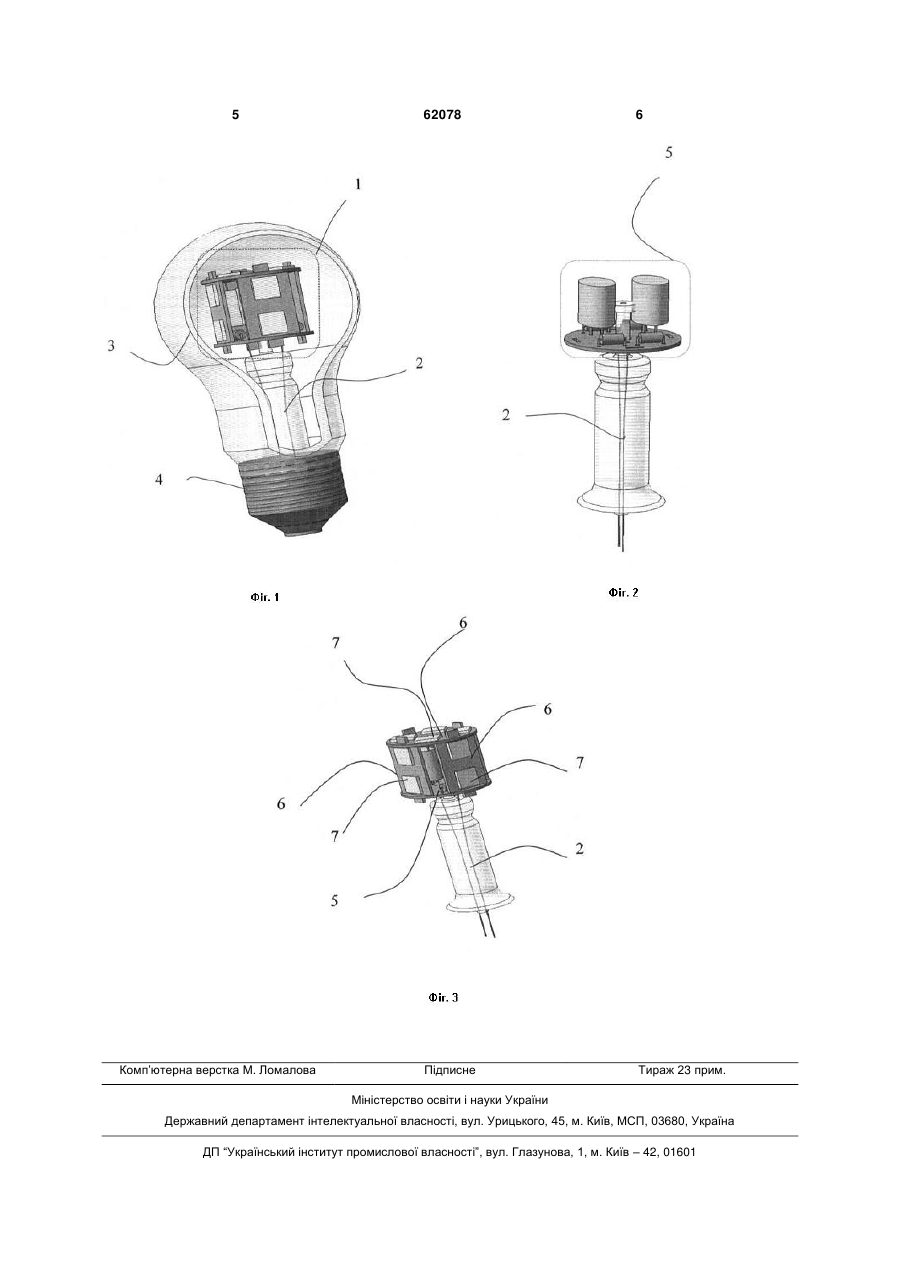

Світлодіодна лампа, що складається з світлодіодного джерела світла, змонтованого на електродну ніжку, яка розміщена в скляній колбі, до якої кріпиться цоколь, яка відрізняється тим, що світлодіодне джерело світла являє собою плату блока живлення, до якої кріпляться плати з світлодіода 3 50 Гц, крім того забезпечує можливість складання у скляну колбу та її герметизацію за технологією виробництва ламп розжарювання. Поставлена задача вирішується за рахунок того, що світлодіодна лампа складається з світлодіодного джерела світла, змонтованого на скляну електродну ніжку, яка розміщена в скляній колбі, до якої кріпиться цоколь, згідно з корисною моделлю, світлодіодне джерело світла являє собою плату блока живлення, до якої кріпляться плати з світлодіодами або кристалами світлодіодів, які відповідно з'єднуються між собою, утворюючи об'ємну конструкцію, з метою забезпечення відводу тепла від світлодіодів або кристалів світлодіодів збільшена площа металізованої поверхні плат, а внутрішній об'єм колби заповнений гелієм, іншим інертним газом або сумішшю інертних газів з високою теплопровідністю, з метою живлення лампи від мережі 220-230 В та 50 Гц використовується блок живлення з малою активною потужністю, при цьому світлодіодне джерело світла скомпоноване разом з блоком живлення в єдину конструкцію, що забезпечує її монтаж на скляну електродну ніжку з подальшою герметизацією в скляній колбі і кріплення цоколя за технологією виробництва ламп розжарювання. Суть корисної моделі пояснюється кресленнями. На Фіг.1 зображено світлодіодну лампу, що складається з об'ємного світлодіодного джерела світла 1, скляної електродної ніжки 2, скляної колби 3, цоколя 4. На Фіг.2 зображено електродну ніжку 2, до якої кріпиться блок живлення 5 світлодіодної лампи. На Фіг.3 зображена скляна електродна ніжка 2, до якої кріпиться об'ємне світлодіодне джерело світла 1, яке являє собою об'ємну конструкцію, що складається з плати блока живлення 5, до якої кріпляться плати 6 з світлодіодами або кристалами світлодіодів 7, які відповідно з'єднуються між собою, утворюючи об'ємну конструкцію. З метою забезпечення відводу тепла від 62078 4 світлодіодів чи кристалів світлодіодів 7 збільшена площа металізованої поверхні плат 6, а внутрішній об'єм скляної колби заповнений гелієм, іншим інертним газом або сумішшю інертних газів з високою теплопровідністю, світлодіодні плати 6 розміщені з певним зазором, потужність світлодіодів чи кристалів світлодіодів 7 підібрана таким чином, що металізованої поверхні плат 6 достатньо для відводу тепла від випромінюючої зони світлодіодів або кристалів світлодіодів 7. З метою живлення лампи від мережі 220-230 В та 50 Гц використовують блок живлення 5 з малою активною потужністю, при цьому світлодіодне джерело світла 1 скомпоноване разом з блоком живлення 5 в єдину конструкцію, що забезпечує її монтаж на скляну електродну ніжку 2 з подальшою герметизацією в скляній колбі 3 і кріпленні цоколя 4 за технологією виробництва ламп розжарювання. Конструкція світлодіодного джерела світла 1 дозволяє випромінювати світло в радіальному та осьовому напрямках. Світлодіодна лампа працює наступним чином: струм від мережі 220-230 В, 50 Гц через цоколь 4 подається на скляну електродну ніжку 2 і контактні площадки блока живлення 5, звідки постійний струм подається на ланку послідовно з'єднаних світлодіодів або кристалів світлодіодів 7, які розміщені на платах 6 світлодіодного джерела світла 1 лампи, в результаті чого відбувається випромінювання світла з світлодіодів чи кристалів світлодіодів 7. Таким чином створено надійну конструкцію світлодіодної лампи, яка не потребує спеціальних систем тепловідведення і випромінює світло в радіальному та осьовому напрямках лампи, живиться від побутової мережі з напругою 220-230 B і частотою струму 50 Гц, крім того забезпечує можливість її складання за технологією виробництва ламп розжарювання. 5 Комп’ютерна верстка М. Ломалова 62078 6 Підписне Тираж 23 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
