Лампа антивандальна світлодіодна

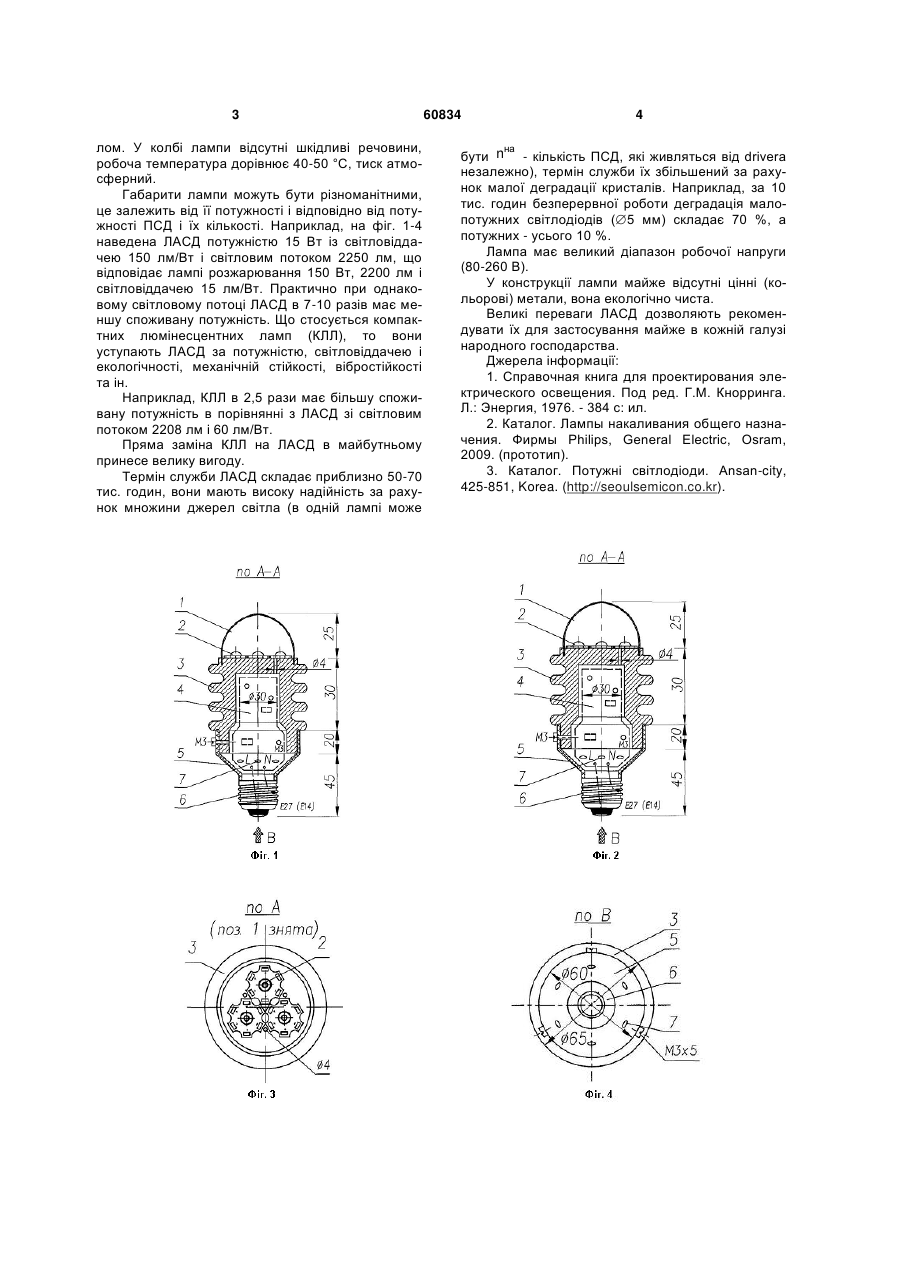

Лампа антивандальна світлодіодна, що містить захисну оптичну колбу, джерело світла, теп ловідведення, корпус, блок живлення, металевий різьбовий цоколь, яка відрізняється тим, що захисна оптична колба виконана із прозорого поліка Корисна модель належить до освітлювального обладнання і призначена для прямої заміни ламп розжарювання і компактних люмінесцентних ламп. Відомі кілька типів ламп розжарювання (ЛР) різних фірм-виробникІв, наприклад, A65 150W CL E27 (Philips), 150 A1/CL E27 (General Electric), ACL 150W E27 (Osram) [1, 2]. Найближчим аналогом корисної моделі є лампа A65 150W CL E27 [2] - лампа розжарювання потужністю 150 Вт з робочою напругою 230 В, 50 Гц та світловим потоком 2200 лм. Вона містить скляну прозору колбу, спіраль Із вольфраму, електроди з молібдену та різьбовий металевий цоколь Е27. Ця лампа має ряд недоліків. Основні із них: низький коефіцієнт корисної дії (ККД) (4-7 %) і світловіддача (15лм/Вт), невеликий термін служби (в середньому до 1000 годин), відносно велике споживання електроенергії, великі пускові струми, вибухо - і пожежонебезпечність, велика температура джерела світла, що небезпечно для оточуючих, нестійкість до механічних дій (легко б'ється), наявність кольорового металу вольфраму, молібдену та ін. У ОСНОВУ КОРИСНОЇ МОДЕЛІ ПОСТАВЛЕНО ЗАВДАННЯ по створенню такої лампи на основі потужних світлодіодів (лампа антивандальна світлодіодна ЛАСД), конструкція якої дозволяла б максимально підвищити ККД, збільшити термін служби, підвищити світловіддачу, зменшити споживану потужність, знизити температуру джерела світла, підвищити надійність та механічну стійкість і вібростійкість та ін. ПОСТАВЛЕНЕ ЗАВДАННЯ розв'язується за рахунок того, що колба лампи виконана з прозорого оптичного полікарбонату, а джерело світла із (13) 60834 (11) UA oї - джерело світла з « n - кількості потужних світлодіодів (ПСД); 3 - тепловідведення з теплопровідного металу, яке виконане оригінальної конструкції у виді ребристих кілець, що мають велику поверхню, яка контактує безпосередньо з навколишнім середовищем. Така форма тепловідведення є оптимально високоефективною; 4 - електронний блок живлення (driver) зі стабілізацією струму і напруги, який живиться від мережі змінної напруги 220 В, 50 Гц; 5 - корпус із пластику; 6 - металевий різьбовий цоколь Е27; 7 - вентиляційні отвори. Працює ЛАСД наступним чином. Напруга змінного струму 220 В подається через цоколь на driver, де стабілізується і надходить до паралельно ввімкнутих ПСД - вони загоряються білим світ (19) noї - кількості потужних світлодіодів [3], розташованих на загальному високоефективному ребристої конструкції тепловідведенні, які паралельно підключаються до електронного блока живлення (driver), котрий з'єднаний з металевим різьбовим цоколем і мережею змінної напруги 220 В, 50 Гц. Сумісним з прототипом [2] є металевий різьбовий цоколь. На кресленні зображено: загальний вид ЛАСД (фіг. 1), переріз по А-А (фіг. 2), вид зверху за стрілкою А при знятій оптичній колбі (фіг. 3), вид знизу за стрілкою В (фіг. 4). Запропонована лампа містить (фіг. 1-4): 1 - захисна оптична колба із прозорого полікарбонату; 2 U рбонату, а джерело світла - із nої кількості потужних світлодіодів, які розташовані на торцевій поверхні ребристого тепловідведення і з'єднані з електронним блоком живлення, котрий через металевий різьбовий цоколь приєднується до мережі змінної напруги 220 В частотою 50 Гц. 3 лом. У колбі лампи відсутні шкідливі речовини, робоча температура дорівнює 40-50 °С, тиск атмосферний. Габарити лампи можуть бути різноманітними, це залежить від її потужності і відповідно від потужності ПСД і їх кількості. Наприклад, на фіг. 1-4 наведена ЛАСД потужністю 15 Вт із світловіддачею 150 лм/Вт і світловим потоком 2250 лм, що відповідає лампі розжарювання 150 Вт, 2200 лм і світловіддачею 15 лм/Вт. Практично при однаковому світловому потоці ЛАСД в 7-10 разів має меншу споживану потужність. Що стосується компактних люмінесцентних ламп (КЛЛ), то вони уступають ЛАСД за потужністю, світловіддачею і екологічності, механічній стійкості, вібростійкості та ін. Наприклад, КЛЛ в 2,5 рази має більшу споживану потужність в порівнянні з ЛАСД зі світловим потоком 2208 лм і 60 лм/Вт. Пряма заміна КЛЛ на ЛАСД в майбутньому принесе велику вигоду. Термін служби ЛАСД складає приблизно 50-70 тис. годин, вони мають високу надійність за рахунок множини джерел світла (в одній лампі може 60834 4 на бути n - кількість ПСД, які живляться від drivera незалежно), термін служби їх збільшений за рахунок малої деградації кристалів. Наприклад, за 10 тис. годин безперервної роботи деградація малопотужних світлодіодів (5 мм) складає 70 %, а потужних - усього 10 %. Лампа має великий діапазон робочої напруги (80-260 В). У конструкції лампи майже відсутні цінні (кольорові) метали, вона екологічно чиста. Великі переваги ЛАСД дозволяють рекомендувати їх для застосування майже в кожній галузі народного господарства. Джерела інформації: 1. Справочная книга для проектирования электрического освещения. Под ред. Г.М. Кнорринга. Л.: Энергия, 1976. - 384 с: ил. 2. Каталог. Лампы накаливания общего назначения. Фирмы Philips, General Electric, Osram, 2009. (прототип). 3. Каталог. Потужні світлодіоди. Ansan-city, 425-851, Korea. (http://seoulsemicon.co.kr). 5 Комп’ютерна верстка Л. Купенко 60834 6 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
