Спосіб пошуку покладів вуглеводнів сейсморозвідкою

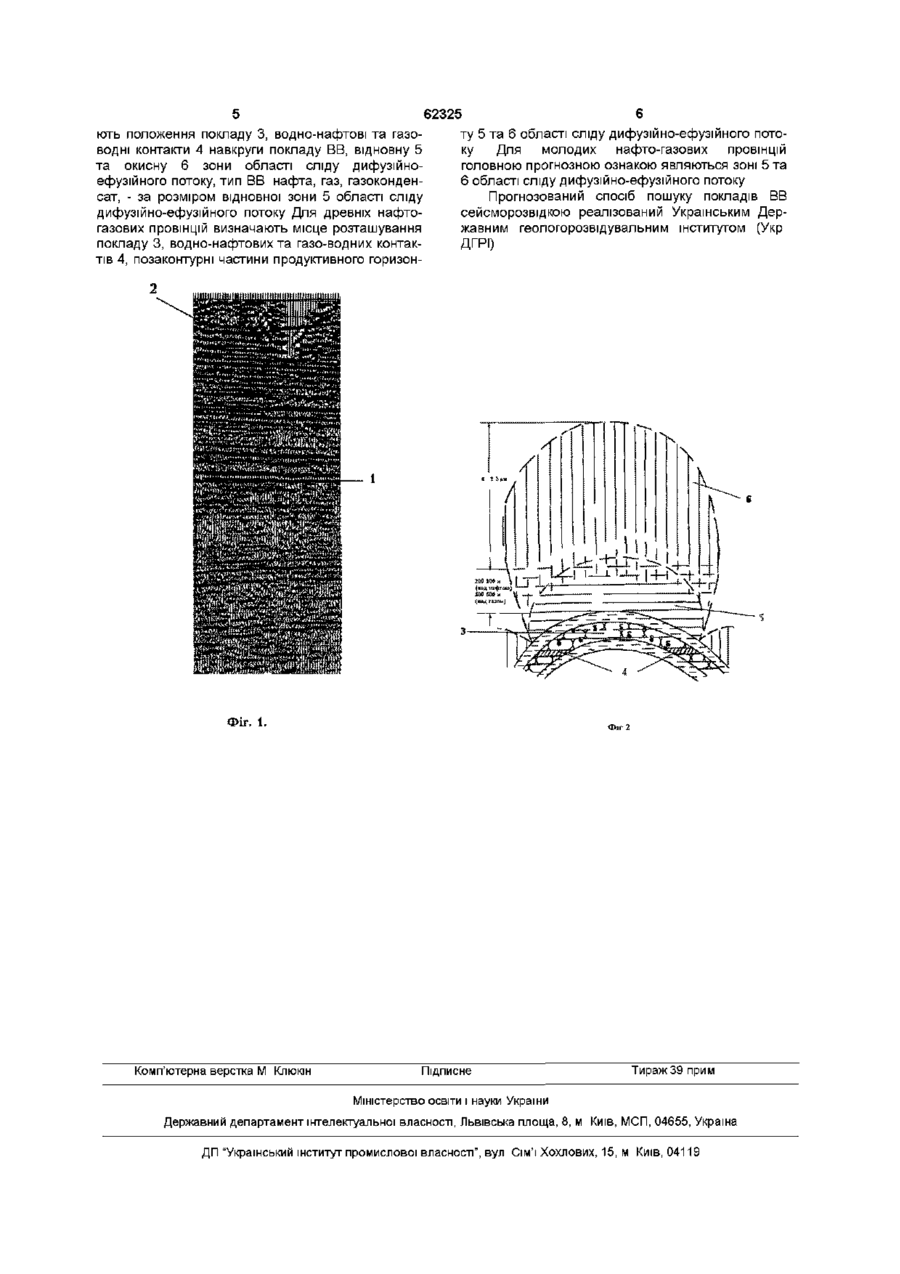

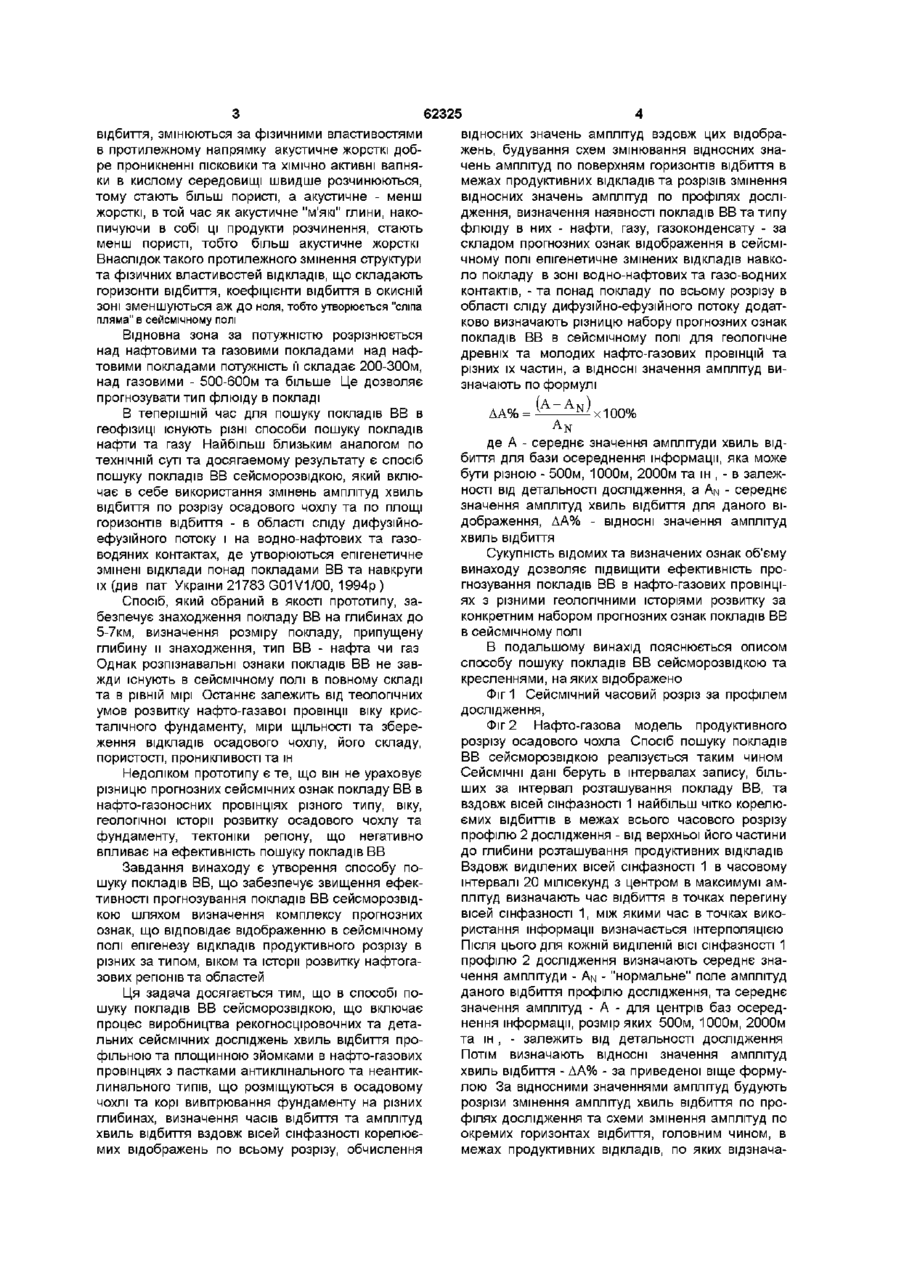

Спосіб пошуку покладів вуглеводнів сейсморозвідкою, що вміщує в себе процес виконання рекогносцирувальних та детальних сейсмічних досліджень хвиль відбиття профільною та площинною зйомками в нафтогазових провінціях з пастками антиклінального та неантиклінального типів, що розміщуються в осадовому чохлі та корі вивітрювання фундаменту на різних глибинах, визначення часів відбиття та амплітуд хвиль відбиття вздовж осей синфазності корельованих відображень по всьому розрізу, обчислення відносних значень амплітуд вздовж цих відображень, будування схем змінювання відносних значень амплітуд по поверхнях горизонтів відбиття в межах продуктивних відкладів та розрізів змінення відносних значень амплітуд по профілях дослідження, визначення наявності покладів вуглеводнів та типу флюїду в них - нафта, газ, газоконденсат, за складом прогнозних ознак відображення в сейсмічному полі епігенетично змінених відкладів навколо покладу, в зоні водонафтових та газоводних контактів, та над покладом по всьому розрізу в області сліду дифузійно-ефузійного потоку, який відрізняється тим, що в способі пошуку покладів вуглеводнів сейсморозвідкою додатково визначають різницю набору прогнозних ознак покладів вуглеводнів в сейсмічному полі для геологічно давніх та молодих нафтогазових провінцій та різних їх частин, а ВІДНОСНІ значення амплітуд визначають по формулі AA%= ( A ~ A N ) AN X100%, де А - середнє значення амплітуди хвиль відбиття для бази осереднення інформації, яке вибирають в залежності від детальності дослідження, a AN середнє значення амплітуд хвиль відбиття для даного відображення, ДА% - ВІДНОСНІ значення амплітуд хвиль відбиття ю C O Винахід відноситься до геофізичних методів пошуку та розвідки родовищ корисних копалин та застосовується в сейсморозвідці при пошуках покладів вуглеводнів (ВВ) Відомо, ЩО геологічні утворення продуктивного розрізу - в осадовому чохлі або в корі вивітрювання фундаменту понад покладами ВВ та навколо них, - епігенетичне змінені за складом, структурою, фізичним властивостям В продуктивному розрізі понад покладами ВВ утворюється область сліду дифузійно-ефузійного потоку, яка відображується в фізичних полях, особливо в сейсмічному полі, на амплітудах хвиль відбиття В самому покладі ВВ, де відбувається підвищене поглинання сейсмічних хвиль, амплітуда хвиль відбиття зменшується Навкруги покладів ВВ на водно-нафтових та газо-водних контактах, які є акустичне жорстким літолого-мінералопчним ба рєром з епігенетичне змінених порід, - утворюються високоамплітудні різкоградієнтні хвилі відбиття, за межами контуру покладу в середовищі зі звищеним окисним потенціалом, що утворюється внаслідок біохімічного окиснення ВВ, що фільтруються сюди, амплітуда хвиль відбиття знижується Область сліду дифузійно-ефузійного потоку, що утворюється понад покладом ВВ, складається з відновної зони безпосередньо над покладом ВВ та окисної зони вище по розрізу Відновна зона характеризується звищеною літолого-мінералопчною та фізичною диференційованістю та звищеною в цілом акустичною жорсткістю, тому в сейсмічному полі виділяється значно збільшеними амплітудами хвиль відбиття - частим утворенням "яскравої плями" на сейсмічних зображеннях, часових розрізах В окисній зоні різні за складом та фізичним властивостям відклади, що утворюють горизонти СЧ (О 62325 відбиття, змінюються за фізичними властивостями відносних значень амплітуд вздовж цих відобрав протилежному напрямку акустичне жорсткі добжень, будування схем змінювання відносних знаре проникненні пісковики та ХІМІЧНО активні вапнячень амплітуд по поверхням горизонтів відбиття в ки в кислому середовищі швидше розчинюються, межах продуктивних відкладів та розрізів змінення тому стають більш пористі, а акустичне - менш відносних значень амплітуд по профілях досліжорсткі, в той час як акустичне "м'які" глини, накодження, визначення наявності покладів ВВ та типу пичуючи в собі ці продукти розчинення, стають флюїду в них - нафти, газу, газоконденсату - за менш пористі, тобто більш акустичне жорсткі складом прогнозних ознак відображення в сейсміВнаслідок такого протилежного змінення структури чному полі епігенетичне змінених відкладів навкота фізичних властивостей відкладів, що складають ло покладу в зоні водно-нафтових та газо-водних горизонти відбиття, коефіцієнти відбиття в окисній контактів, - та понад покладу по всьому розрізу в ЗОНІ зменшуються аж ДО ноля, тобто утворюється "сліпа області сліду дифузійно-ефузійного потоку додатпляма" в сейсмічному полі ково визначають різницю набору прогнозних ознак покладів ВВ в сейсмічному полі для геологічне Відновна зона за потужністю розрізнюється древніх та молодих нафто-газових провінцій та над нафтовими та газовими покладами над нафрізних їх частин, а ВІДНОСНІ значення амплітуд витовими покладами потужність її складає 200-ЗООм, значають по формулі над газовими - 500-600м та більше Це дозволяє прогнозувати тип флюїду в покладі В теперішній час для пошуку покладів ВВ в A A % = ~ X 1 O O % геофізиці існують різні способи пошуку покладів де А - середнє значення амплітуди хвиль віднафти та газу Найбільш близьким аналогом по биття для бази осереднення інформації, яка може технічній суті та досягаемому результату є спосіб бути різною - 500м, 1000м, 2000м та ш , - в залежпошуку покладів ВВ сейсморозвідкою, який вклюності від детальності дослідження, a AN - середнє чає в себе використання змінень амплітуд хвиль значення амплітуд хвиль відбиття для даного вівідбиття по розрізу осадового чохлу та по площі дображення, ДА% - ВІДНОСНІ значення амплітуд горизонтів відбиття - в області сліду дифузійнохвиль відбиття ефузійного потоку і на водно-нафтових та газоводяних контактах, де утворюються епігенетичне Сукупність відомих та визначених ознак об'єму змінені відклади понад покладами ВВ та навкруги винаходу дозволяє підвищити ефективність проїх (див пат України 21783 G01V1/00, 1994р) гнозування покладів ВВ в нафто-газових провінціях з різними геологічними історіями розвитку за Спосіб, який обраний в якості прототипу, законкретним набором прогнозних ознак покладів ВВ безпечує знаходження покладу ВВ на глибинах до в сейсмічному полі 5-7км, визначення розміру покладу, припущену глибину и знаходження, тип ВВ - нафта чи газ В подальшому винахід пояснюється описом Однак розпізнавальні ознаки покладів ВВ не завспособу пошуку покладів ВВ сейсморозвідкою та жди існують в сейсмічному полі в повному складі кресленнями, на яких відображено та в рівній мірі Останнє залежить від теологічних Фіг 1 Сейсмічний часовий розріз за профілем умов розвитку нафто-газавої провінції віку крисдослідження, талічного фундаменту, міри ЩІЛЬНОСТІ та збереФіг 2 Нафто-газова модель продуктивного ження відкладів осадового чохлу, його складу, розрізу осадового чохла Спосіб пошуку покладів пористості, проникливості та ін ВВ сейсморозвідкою реалізується таким чином Сейсмічні дані беруть в інтервалах запису, більНедоліком прототипу є те, що він не ураховує ших за інтервал розташування покладу ВВ, та різницю прогнозних сейсмічних ознак покладу ВВ в вздовж вісей сінфазності 1 найбільш чітко корелюнафто-газоносних провінціях різного типу, віку, ємих відбитпв в межах всього часового розрізу геологічної історії розвитку осадового чохлу та профілю 2 дослідження - від верхньої його частини фундаменту, тектоніки регіону, що негативно до глибини розташування продуктивних відкладів впливає на ефективність пошуку покладів ВВ Вздовж виділених вісей сінфазності 1 в часовому Завдання винаходу є утворення способу поінтервалі 20 мілісекунд з центром в максимумі амшуку покладів ВВ, що забезпечує звищення ефекплітуд визначають час відбиття в точках перегину тивності прогнозування покладів ВВ сейсморозвідвісей сінфазності 1, між якими час в точках викокою шляхом визначення комплексу прогнозних ристання інформації визначається інтерполяцією ознак, що відповідає відображенню в сейсмічному Після ЦЬОГО ДЛЯ КОЖНІЙ виділеній ВІСІ сінфазності 1 полі епігенезу відкладів продуктивного розрізу в профілю 2 дослідження визначають середнє знарізних за типом, віком та історії розвитку нафтогачення амплітуди - AN - "нормальне" поле амплітуд зових регіонів та областей даного відбиття профілю дослідження, та середнє Ця задача досягається тим, що в способі позначення амплітуд - А - для центрів баз осередшуку покладів ВВ сейсморозвідкою, що включає нення інформації, розмір яких 500м, 1000м, 2000м процес виробництва рекогносціровочних та детата ш , - залежить від детальності дослідження льних сейсмічних досліджень хвиль відбиття проПотім визначають ВІДНОСНІ значення амплітуд фільною та площинною зйомками в нафто-газових хвиль відбиття - ДА% - за приведеної віще формупровінціях з пастками антиклінального та неантиклою За відносними значеннями амплітуд будують линального типів, що розміщуються в осадовому розрізи змінення амплітуд хвиль відбиття по прочохлі та корі вивітрювання фундаменту на різних філях дослідження та схеми змінення амплітуд по глибинах, визначення часів відбиття та амплітуд окремих горизонтах відбиття, головним чином, в хвиль відбиття вздовж вісей сінфазності корелюємежах продуктивних відкладів, по яких відзначамих відображень по всьому розрізу, обчислення ( A A N ) ють положення покладу 3, водно-нафтові та газоводні контакти 4 навкруги покладу ВВ, відновну 5 та окисну 6 зони області сліду дифузійноефузійного потоку, тип ВВ нафта, газ, газоконденсат, - за розміром відновної зони 5 області сліду дифузійно-ефузійного потоку Для древніх нафтогазових провінцій визначають місце розташування покладу 3, водно-нафтових та газо-водних контактів 4, позаконтурні частини продуктивного горизон 62325 ту 5 та 6 області сліду дифузійно-ефузійного потоку Для молодих нафто-газових провінцій головною прогнозною ознакою являються зоні 5 та 6 області сліду дифузійно-ефузійного потоку Прогнозований спосіб пошуку покладів ВВ сейсморозвідкою реалізований Українським Державним геологорозвідувальним інститутом (Укр ДГРІ) \ ФІГ, 1. Комп'ютерна верстка М Клюкш Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
