Пристрій чухраєва м.в. для турбовихрового магнітного очищення води

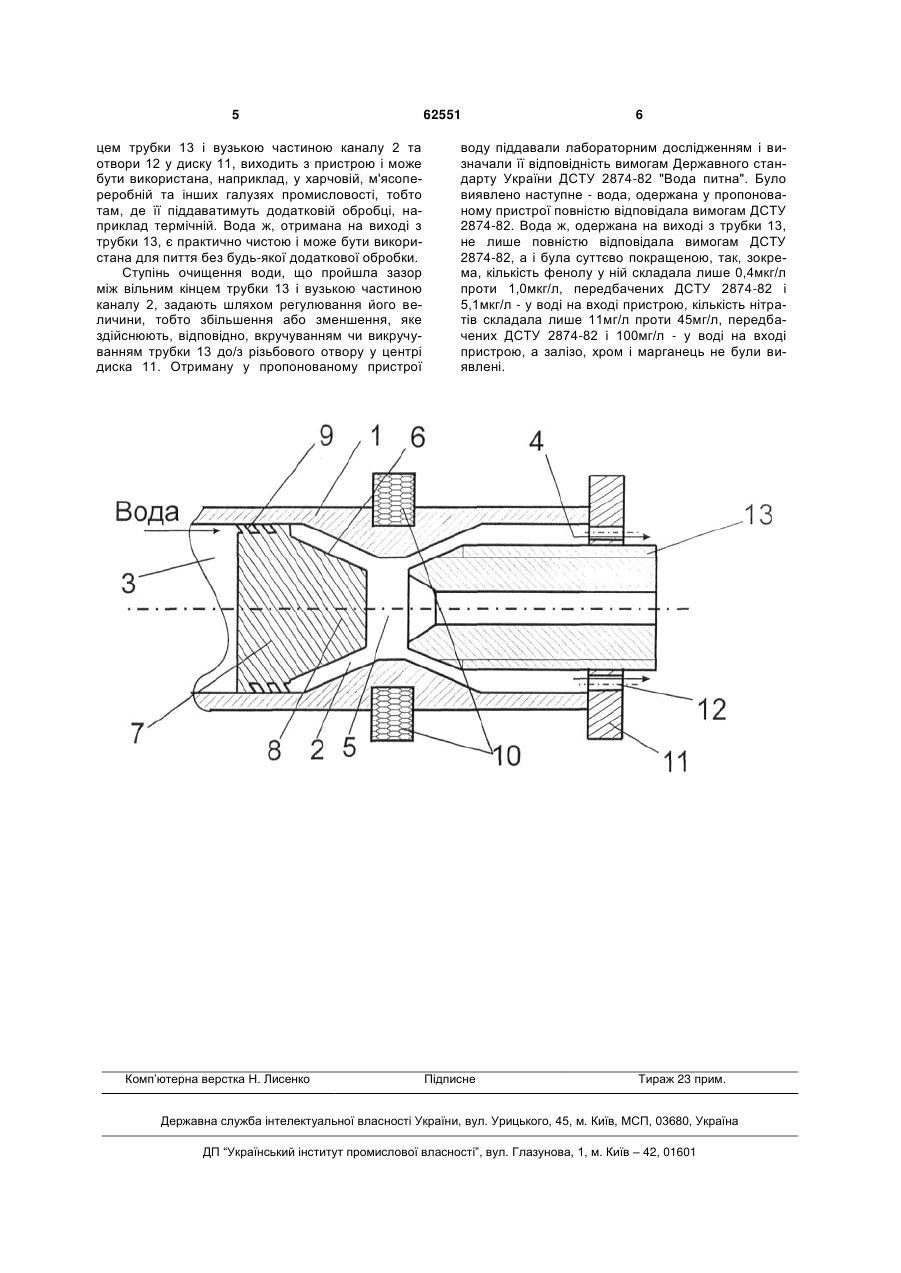

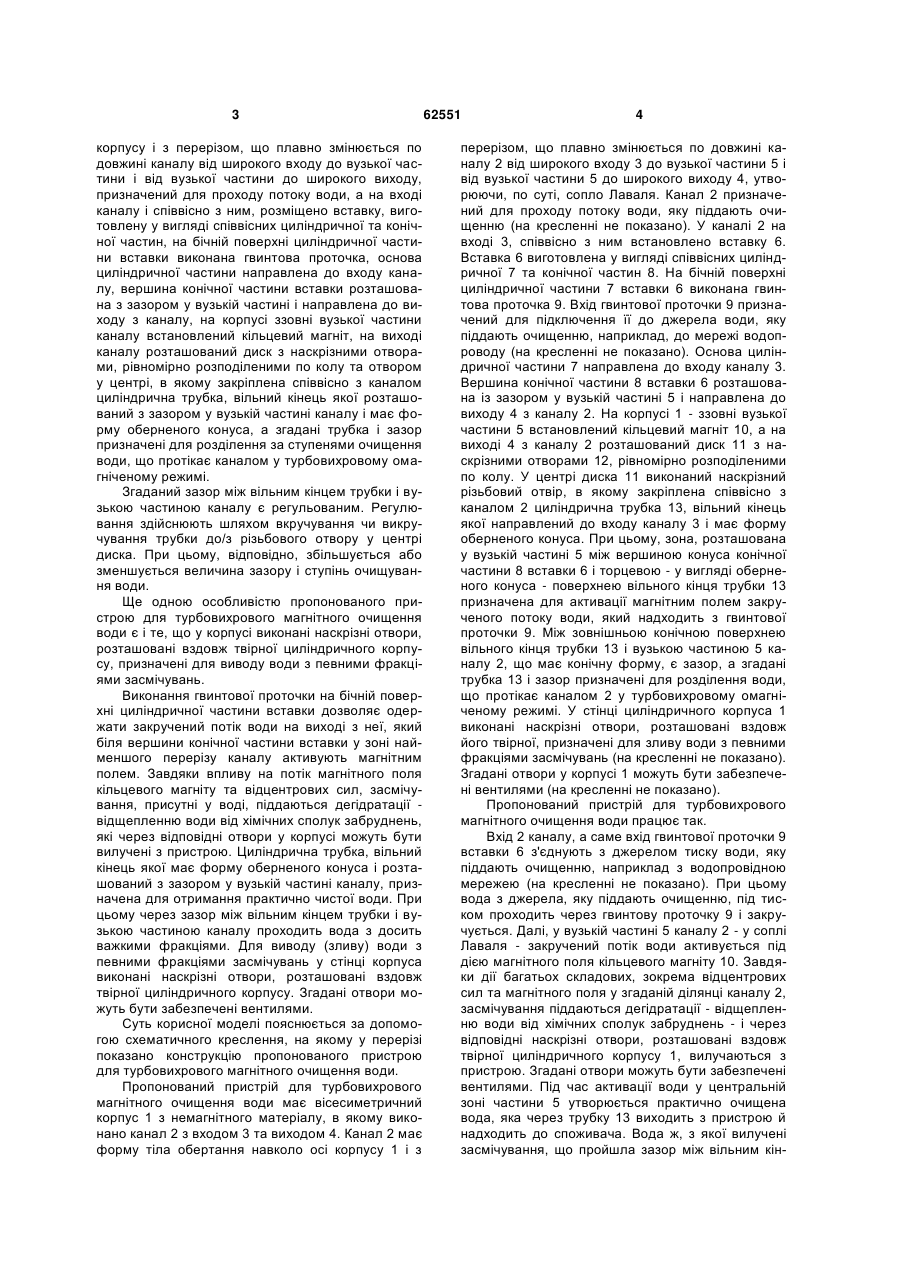

1. Пристрій для турбовихрового магнітного очищення води, що має вісесиметричний корпус, в якому виконано осьовий канал з входом та виходом у формі тіла обертання навколо осі корпусу і з перерізом, що плавно змінюється по довжині каналу від широкого входу до вузької частини і від вузької частини до широкого виходу, призначений для проходу потоку води, а на вході каналу і співвісно з ним, розміщено вставку, виготовлену у вигляді співвісних циліндричної та конічної частин, на бічній поверхні циліндричної частини вставки виконана гвинтова проточка, основа циліндричної частини направлена до входу каналу, вершина конічної частини вставки розташована з зазором у U 1 3 корпусу і з перерізом, що плавно змінюється по довжині каналу від широкого входу до вузької частини і від вузької частини до широкого виходу, призначений для проходу потоку води, а на вході каналу і співвісно з ним, розміщено вставку, виготовлену у вигляді співвісних циліндричної та конічної частин, на бічній поверхні циліндричної частини вставки виконана гвинтова проточка, основа циліндричної частини направлена до входу каналу, вершина конічної частини вставки розташована з зазором у вузькій частині і направлена до виходу з каналу, на корпусі ззовні вузької частини каналу встановлений кільцевий магніт, на виході каналу розташований диск з наскрізними отворами, рівномірно розподіленими по колу та отвором у центрі, в якому закріплена співвісно з каналом циліндрична трубка, вільний кінець якої розташований з зазором у вузькій частині каналу і має форму оберненого конуса, а згадані трубка і зазор призначені для розділення за ступенями очищення води, що протікає каналом у турбовихровому омагніченому режимі. Згаданий зазор між вільним кінцем трубки і вузькою частиною каналу є регульованим. Регулювання здійснюють шляхом вкручування чи викручування трубки до/з різьбового отвору у центрі диска. При цьому, відповідно, збільшується або зменшується величина зазору і ступінь очищування води. Ще одною особливістю пропонованого пристрою для турбовихрового магнітного очищення води є і те, що у корпусі виконані наскрізні отвори, розташовані вздовж твірної циліндричного корпусу, призначені для виводу води з певними фракціями засмічувань. Виконання гвинтової проточки на бічній поверхні циліндричної частини вставки дозволяє одержати закручений потік води на виході з неї, який біля вершини конічної частини вставки у зоні найменшого перерізу каналу активують магнітним полем. Завдяки впливу на потік магнітного поля кільцевого магніту та відцентрових сил, засмічування, присутні у воді, піддаються дегідратації відщепленню води від хімічних сполук забруднень, які через відповідні отвори у корпусі можуть бути вилучені з пристрою. Циліндрична трубка, вільний кінець якої має форму оберненого конуса і розташований з зазором у вузькій частині каналу, призначена для отримання практично чистої води. При цьому через зазор між вільним кінцем трубки і вузькою частиною каналу проходить вода з досить важкими фракціями. Для виводу (зливу) води з певними фракціями засмічувань у стінці корпуса виконані наскрізні отвори, розташовані вздовж твірної циліндричного корпусу. Згадані отвори можуть бути забезпечені вентилями. Суть корисної моделі пояснюється за допомогою схематичного креслення, на якому у перерізі показано конструкцію пропонованого пристрою для турбовихрового магнітного очищення води. Пропонований пристрій для турбовихрового магнітного очищення води має вісесиметричний корпус 1 з немагнітного матеріалу, в якому виконано канал 2 з входом 3 та виходом 4. Канал 2 має форму тіла обертання навколо осі корпусу 1 і з 62551 4 перерізом, що плавно змінюється по довжині каналу 2 від широкого входу 3 до вузької частини 5 і від вузької частини 5 до широкого виходу 4, утворюючи, по суті, сопло Лаваля. Канал 2 призначений для проходу потоку води, яку піддають очищенню (на кресленні не показано). У каналі 2 на вході 3, співвісно з ним встановлено вставку 6. Вставка 6 виготовлена у вигляді співвісних циліндричної 7 та конічної частин 8. На бічній поверхні циліндричної частини 7 вставки 6 виконана гвинтова проточка 9. Вхід гвинтової проточки 9 призначений для підключення її до джерела води, яку піддають очищенню, наприклад, до мережі водопроводу (на кресленні не показано). Основа циліндричної частини 7 направлена до входу каналу 3. Вершина конічної частини 8 вставки 6 розташована із зазором у вузькій частині 5 і направлена до виходу 4 з каналу 2. На корпусі 1 - ззовні вузької частини 5 встановлений кільцевий магніт 10, а на виході 4 з каналу 2 розташований диск 11 з наскрізними отворами 12, рівномірно розподіленими по колу. У центрі диска 11 виконаний наскрізний різьбовий отвір, в якому закріплена співвісно з каналом 2 циліндрична трубка 13, вільний кінець якої направлений до входу каналу 3 і має форму оберненого конуса. При цьому, зона, розташована у вузькій частині 5 між вершиною конуса конічної частини 8 вставки 6 і торцевою - у вигляді оберненого конуса - поверхнею вільного кінця трубки 13 призначена для активації магнітним полем закрученого потоку води, який надходить з гвинтової проточки 9. Між зовнішньою конічною поверхнею вільного кінця трубки 13 і вузькою частиною 5 каналу 2, що має конічну форму, є зазор, а згадані трубка 13 і зазор призначені для розділення води, що протікає каналом 2 у турбовихровому омагніченому режимі. У стінці циліндричного корпуса 1 виконані наскрізні отвори, розташовані вздовж його твірної, призначені для зливу води з певними фракціями засмічувань (на кресленні не показано). Згадані отвори у корпусі 1 можуть бути забезпечені вентилями (на кресленні не показано). Пропонований пристрій для турбовихрового магнітного очищення води працює так. Вхід 2 каналу, а саме вхід гвинтової проточки 9 вставки 6 з'єднують з джерелом тиску води, яку піддають очищенню, наприклад з водопровідною мережею (на кресленні не показано). При цьому вода з джерела, яку піддають очищенню, під тиском проходить через гвинтову проточку 9 і закручується. Далі, у вузькій частині 5 каналу 2 - у соплі Лаваля - закручений потік води активується під дією магнітного поля кільцевого магніту 10. Завдяки дії багатьох складових, зокрема відцентрових сил та магнітного поля у згаданій ділянці каналу 2, засмічування піддаються дегідратації - відщепленню води від хімічних сполук забруднень - і через відповідні наскрізні отвори, розташовані вздовж твірної циліндричного корпусу 1, вилучаються з пристрою. Згадані отвори можуть бути забезпечені вентилями. Під час активації води у центральній зоні частини 5 утворюється практично очищена вода, яка через трубку 13 виходить з пристрою й надходить до споживача. Вода ж, з якої вилучені засмічування, що пройшла зазор між вільним кін 5 цем трубки 13 і вузькою частиною каналу 2 та отвори 12 у диску 11, виходить з пристрою і може бути використана, наприклад, у харчовій, м'ясопереробній та інших галузях промисловості, тобто там, де її піддаватимуть додатковій обробці, наприклад термічній. Вода ж, отримана на виході з трубки 13, є практично чистою і може бути використана для пиття без будь-якої додаткової обробки. Ступінь очищення води, що пройшла зазор між вільним кінцем трубки 13 і вузькою частиною каналу 2, задають шляхом регулювання його величини, тобто збільшення або зменшення, яке здійснюють, відповідно, вкручуванням чи викручуванням трубки 13 до/з різьбового отвору у центрі диска 11. Отриману у пропонованому пристрої Комп’ютерна верстка Н. Лисенко 62551 6 воду піддавали лабораторним дослідженням і визначали її відповідність вимогам Державного стандарту України ДСТУ 2874-82 "Вода питна". Було виявлено наступне - вода, одержана у пропонованому пристрої повністю відповідала вимогам ДСТУ 2874-82. Вода ж, одержана на виході з трубки 13, не лише повністю відповідала вимогам ДСТУ 2874-82, а і була суттєво покращеною, так, зокрема, кількість фенолу у ній складала лише 0,4мкг/л проти 1,0мкг/л, передбачених ДСТУ 2874-82 і 5,1мкг/л - у воді на вході пристрою, кількість нітратів складала лише 11мг/л проти 45мг/л, передбачених ДСТУ 2874-82 і 100мг/л - у воді на вході пристрою, а залізо, хром і марганець не були виявлені. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
