Запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди

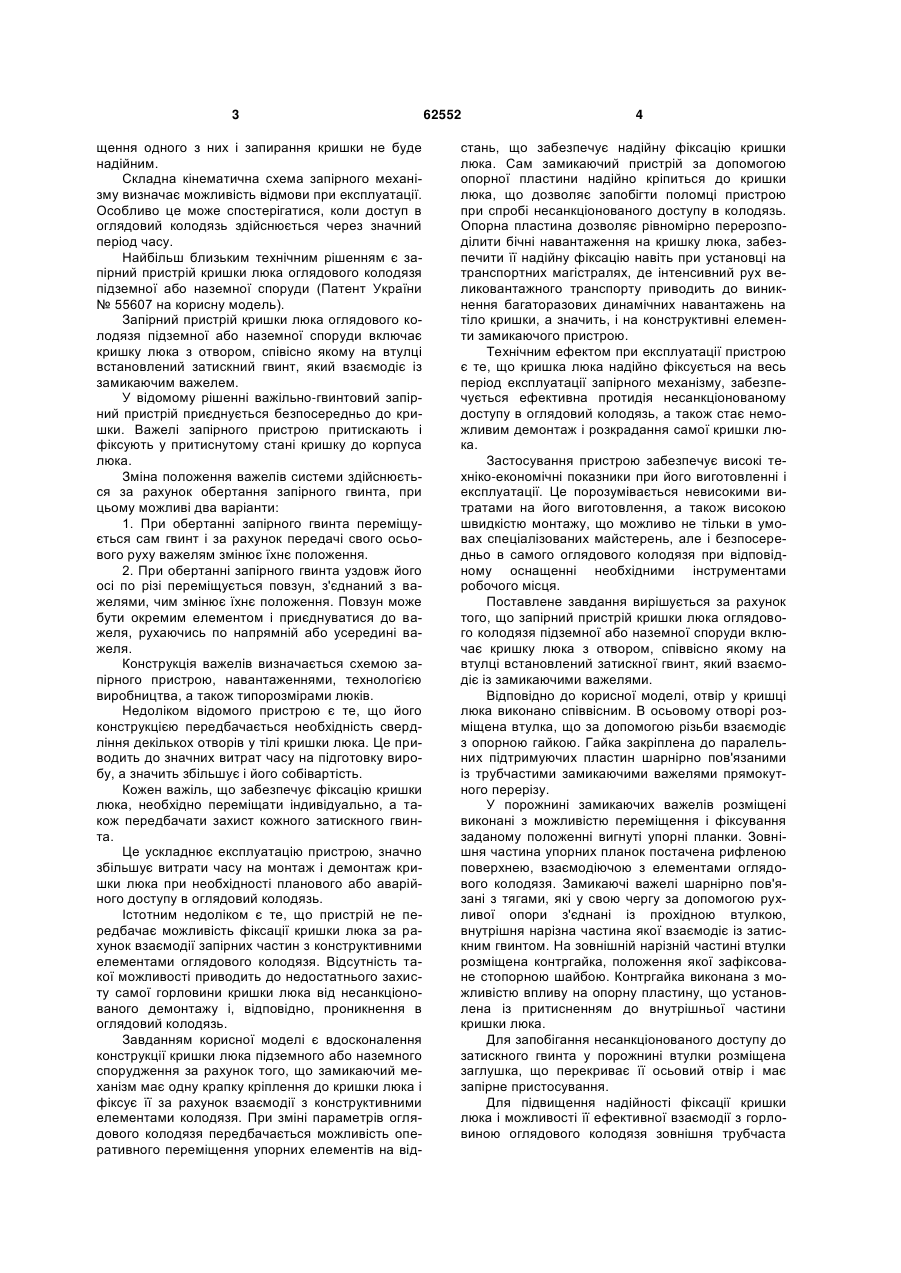

1. Запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди, що включає кришку люка з отвором, співвісно якому на втулці встановлений затискний гвинт, який взаємодіє із замикаючим важелем, який відрізняється тим, що отвір у кришці люка виконано співвісним, при цьому в осьовому отворі розміщена втулка, яка за допомогою різьби взаємодіє з опорною гайкою, яка закріплена до паралельних підтримуючих пластин, шарнірно зв'язаних із трубчастими замикаючими важелями, виконаними прямокутними в перерізі, перпендикулярному поздовжній осі, при цьому в порожнині замикаючих важелів розміщені з можливістю переміщення і U 2 (19) 1 3 щення одного з них і запирання кришки не буде надійним. Складна кінематична схема запірного механізму визначає можливість відмови при експлуатації. Особливо це може спостерігатися, коли доступ в оглядовий колодязь здійснюється через значний період часу. Найбільш близьким технічним рішенням є запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди (Патент України № 55607 на корисну модель). Запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди включає кришку люка з отвором, співісно якому на втулці встановлений затискний гвинт, який взаємодіє із замикаючим важелем. У відомому рішенні важільно-гвинтовий запірний пристрій приєднується безпосередньо до кришки. Важелі запірного пристрою притискають і фіксують у притиснутому стані кришку до корпуса люка. Зміна положення важелів системи здійснюється за рахунок обертання запірного гвинта, при цьому можливі два варіанти: 1. При обертанні запірного гвинта переміщується сам гвинт і за рахунок передачі свого осьового руху важелям змінює їхнє положення. 2. При обертанні запірного гвинта уздовж його осі по різі переміщується повзун, з'єднаний з важелями, чим змінює їхнє положення. Повзун може бути окремим елементом і приєднуватися до важеля, рухаючись по напрямній або усередині важеля. Конструкція важелів визначається схемою запірного пристрою, навантаженнями, технологією виробництва, а також типорозмірами люків. Недоліком відомого пристрою є те, що його конструкцією передбачається необхідність свердління декількох отворів у тілі кришки люка. Це приводить до значних витрат часу на підготовку виробу, а значить збільшує і його собівартість. Кожен важіль, що забезпечує фіксацію кришки люка, необхідно переміщати індивідуально, а також передбачати захист кожного затискного гвинта. Це ускладнює експлуатацію пристрою, значно збільшує витрати часу на монтаж і демонтаж кришки люка при необхідності планового або аварійного доступу в оглядовий колодязь. Істотним недоліком є те, що пристрій не передбачає можливість фіксації кришки люка за рахунок взаємодії запірних частин з конструктивними елементами оглядового колодязя. Відсутність такої можливості приводить до недостатнього захисту самої горловини кришки люка від несанкціонованого демонтажу і, відповідно, проникнення в оглядовий колодязь. Завданням корисної моделі є вдосконалення конструкції кришки люка підземного або наземного спорудження за рахунок того, що замикаючий механізм має одну крапку кріплення до кришки люка і фіксує її за рахунок взаємодії з конструктивними елементами колодязя. При зміні параметрів оглядового колодязя передбачається можливість оперативного переміщення упорних елементів на від 62552 4 стань, що забезпечує надійну фіксацію кришки люка. Сам замикаючий пристрій за допомогою опорної пластини надійно кріпиться до кришки люка, що дозволяє запобігти поломці пристрою при спробі несанкціонованого доступу в колодязь. Опорна пластина дозволяє рівномірно перерозподілити бічні навантаження на кришку люка, забезпечити її надійну фіксацію навіть при установці на транспортних магістралях, де інтенсивний рух великовантажного транспорту приводить до виникнення багаторазових динамічних навантажень на тіло кришки, а значить, і на конструктивні елементи замикаючого пристрою. Технічним ефектом при експлуатації пристрою є те, що кришка люка надійно фіксується на весь період експлуатації запірного механізму, забезпечується ефективна протидія несанкціонованому доступу в оглядовий колодязь, а також стає неможливим демонтаж і розкрадання самої кришки люка. Застосування пристрою забезпечує високі техніко-економічні показники при його виготовленні і експлуатації. Це порозумівається невисокими витратами на його виготовлення, а також високою швидкістю монтажу, що можливо не тільки в умовах спеціалізованих майстерень, але і безпосередньо в самого оглядового колодязя при відповідному оснащенні необхідними інструментами робочого місця. Поставлене завдання вирішується за рахунок того, що запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди включає кришку люка з отвором, співвісно якому на втулці встановлений затискної гвинт, який взаємодіє із замикаючими важелями. Відповідно до корисної моделі, отвір у кришці люка виконано співвісним. В осьовому отворі розміщена втулка, що за допомогою різьби взаємодіє з опорною гайкою. Гайка закріплена до паралельних підтримуючих пластин шарнірно пов'язаними із трубчастими замикаючими важелями прямокутного перерізу. У порожнині замикаючих важелів розміщені виконані з можливістю переміщення і фіксування заданому положенні вигнуті упорні планки. Зовнішня частина упорних планок постачена рифленою поверхнею, взаємодіючою з елементами оглядового колодязя. Замикаючі важелі шарнірно пов'язані з тягами, які у свою чергу за допомогою рухливої опори з'єднані із прохідною втулкою, внутрішня нарізна частина якої взаємодіє із затискним гвинтом. На зовнішній нарізній частині втулки розміщена контргайка, положення якої зафіксоване стопорною шайбою. Контргайка виконана з можливістю впливу на опорну пластину, що установлена із притисненням до внутрішньої частини кришки люка. Для запобігання несанкціонованого доступу до затискного гвинта у порожнині втулки розміщена заглушка, що перекриває її осьовий отвір і має запірне пристосування. Для підвищення надійності фіксації кришки люка і можливості її ефективної взаємодії з горловиною оглядового колодязя зовнішня трубчаста 5 поверхня замикаючих важелів має рифлену поверхню. Запірний пристрій кришки люка оглядового колодязя підземного або наземного спорудження ілюструється схемами, де на фіг. 1 показана вертикальна проекція пристрою, а на фіг. 2-16 - конструктивні елементи пристрою. Запірний пристрій кришки люка оглядового колодязя підземної або наземної споруди включає встановлену на горловину 1 оглядового колодязя 2 кришку люка 3. У кришці 3 виконаний осьовий отвір, у якому розміщена втулка 4 із затискним гвинтом 5. Втулка 4 за допомогою різьби взаємодіє з опорною гайкою 6, що закріплена до паралельних підтримуючих пластин 7, шарнірно пов'язаних із трубчастими замикаючими важелями 8 прямокутними в перерізі, перпендикулярному поздовжній осі. У порожнині замикаючих важелів 8 розміщені виконані з можливістю переміщення і фіксування в заданому положенні, наприклад шпильками, вигнуті упорні планки 9, зовнішня частина яких має рифлену поверхню 10. Замикаючі важелі 8 шарнірно пов'язані з тягами 11, які у свою чергу за допомогою рухливої опори 12 з'єднані із прохідною втулкою 13, внутрішня різьбова частина якої взаємодіє із затискним гвинтом 5. На зовнішній різьбовій частині втулки 4 розміщена контргайка 14, положення якої зафіксоване стопорною шайбою15. Контргайка 14 виконана з можливістю впливу на опорну пластину 16, що встановлена із притисненням до внутрішньої частини кришки люка 3. У порожнині втулки 4 може бути розміщена заглушка 17, що перекриває її осьовий отвір і має запірне пристосування (на схемі не показане). Зовнішня трубчаста поверхня замикаючих важелів 8 може мати рифлену поверхню 18. Для зняття люка 3 служить піднімальний гвинт 19, який для цього вкручується у втулку 4. Пристрій працює в такий спосіб. Пристрій установлюється на кришку люка 3 після попереднього утворення в ній осьового отвору. В утворений отвір розміщують втулку 4 із затискним гвинтом 5. Сама втулка 4 кріпиться до кришки люка 3 за допомогою контргайки 14, що впливає на опорну пластину 16. Для попереджен 62552 6 ня зсуву контргайки 14 установлюють шайбу, що стопорить 15, виступи якої загинають у паз контргайки 14 і у паз втулки 4. Втулку 4 укручують в опорну гайку 6, розташовану на підтримуючих пластинах 7, а затискний гвинт 5 укручують у прохідну втулку 13. Для фіксації кришки люка 3 на горловині 1 оглядового колодязя 2 обертають затискної гвинт 5. При цьому за рахунок його взаємодії із прохідною втулкою 13 піднімається нагору рухлива опора 12. Рухлива опора 12 піднімається у верх і впливає на тяги 11, які у свою чергу піднімають замикаючі важелі 8. Замикаючі важелі 8 за допомогою упорних планок 9 упираються в конструктивні елементи оглядового колодязя 2. Для збільшення зчеплення упорні планки 9 впливають за допомогою рифленої поверхні 10. Якщо замикаючий важіль 8 сам взаємодіє з конструктивними елементами колодязя 2, то він теж може мати рифлену поверхню 18. Після кріплення кришки люка 3 отвір у втулці захищається гвинтовою заглушкою 17, що може мати запірний механізм. Для відкриття люка і зняття кришки, затискний гвинт 5 обертається у зворотну сторону, кінематично впливаючи на замикаючі важелі 8, які, опускаючись, забезпечують можливість доступу в колодязь 2. Знімають кришку люка 3, укручуючи піднімальний гвинт 19 у втулку 4. Зняття люка здійснюється шляхом просмикування стрижня в отвір у піднімальному гвинті 19. Дослідно-промислові випробування пристрою показали його високу ефективність при тривалій експлуатації в різних експлуатаційно-технічних умовах. Пристрій повністю унеможливлює несанкціонований доступ в оглядовий колодязь при спробах демонтажу кришки. Виготовлення пристрою не вимагає складного обробного встаткування, а значить, дозволяє забезпечити його виготовлення в короткий проміжок часу і у значних обсягах. Монтаж пристрою не вимагає високої кваліфікації обслуговуючого персоналу і може виконуватися безпосередньо біля оглядового колодязя. 7 62552 8 9 62552 10 11 Комп’ютерна верстка Мацело В. 62552 Підписне 12 Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
