Склад для нанесення тимчасового покриття

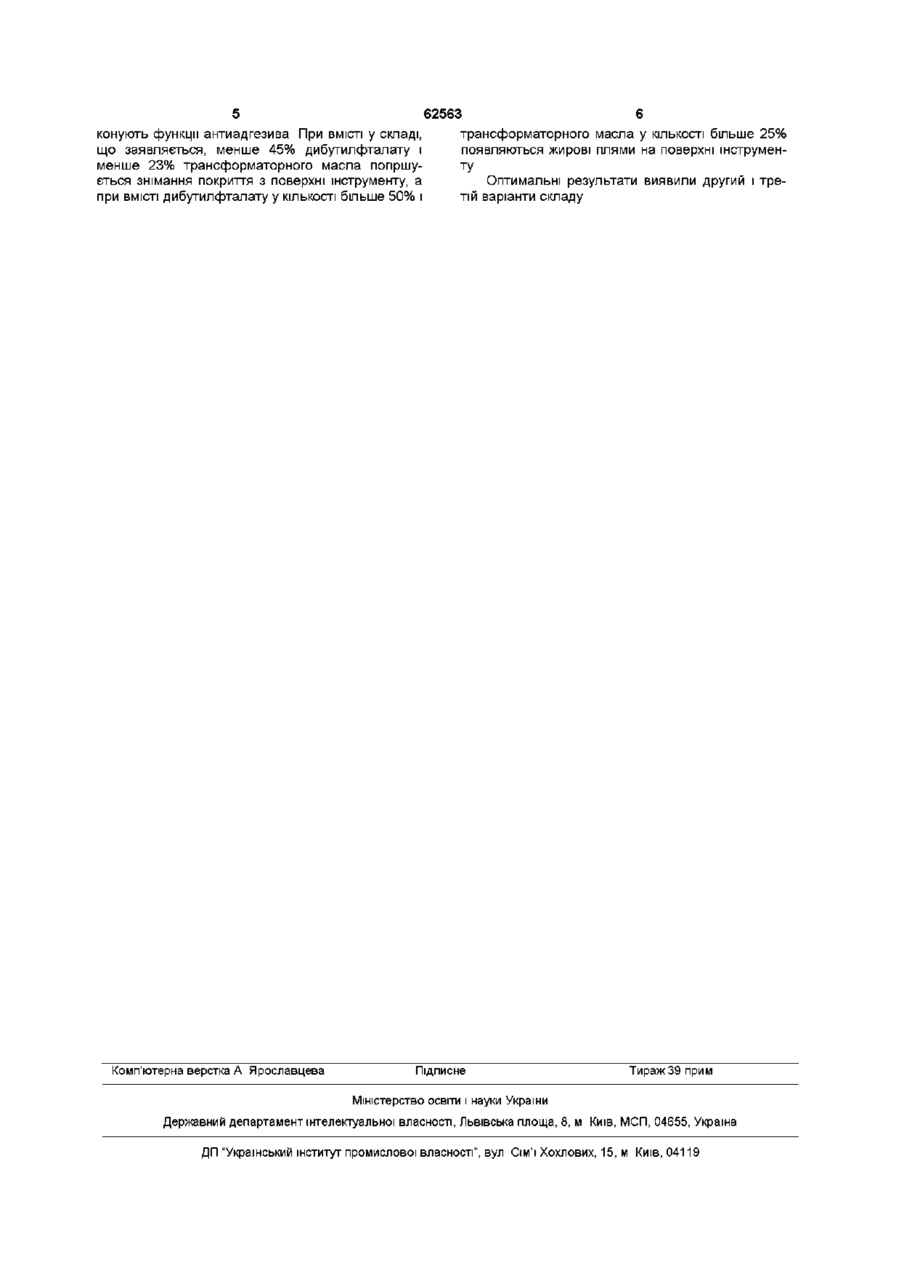

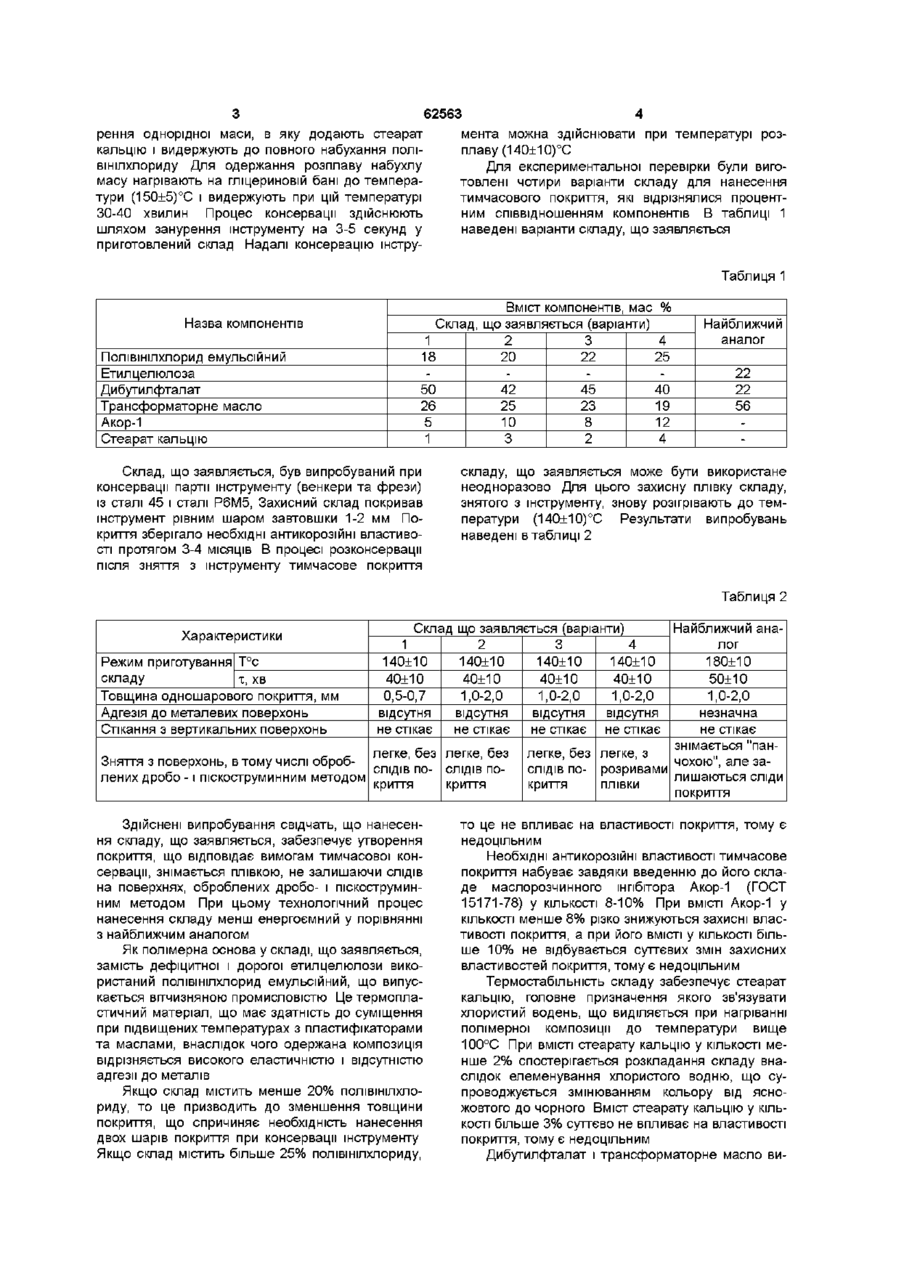

Склад для нанесення тимчасового покриття, що містить дибутилфталат і трансформаторне масло, який відрізняється тим, що додатково містить полівінілхлорид емульсійний, Акор-1 і стеарат кальцію при такому ВМІСТІ компонентів, мас полівінілхлорид емульсійний дибутилфталат Акор-1 стеарат кальцію трансформаторне масло 20-22 45-50 8-Ю 2-3 23-25 розійний захист поверхні Однак під час роз консервації при зніманні покриття з металевих поверхонь, що були оброблені дробо- і піскоструминним методом, залишаються сліди покриття внаслідок розриву плівки, що призводить до необхідності додаткової обробки поверхні після розконсервації деталей В основу винаходу поставлена задача створення складу для нанесення тимчасового покриття, в якому завдяки введенню нових компонентів (полівінілхлорид емульсійний, Акор-1, стеарат кальцію) і використанню відомих компонентів (дибутилфталат, трансформаторне масло) у новому кількісному співвідношенні забезпечується поліпшення технологічних властивостей покриття Вирішення задачі Склад для нанесення тимчасового покриття, що включає дибутилфталат і трансформаторне масло, ВІДПОВІДНО ДО винаходу, додатково містить полівінілхлорид емульсійний, Акор-1 і стеарат кальцію при такому ВМІСТІ компонентів, мас % Полівінілхлорид емульсійний 20-22 Дибутилфталат 45-50 Акор-1 8-Ю Стеарат кальцію 2-3 Трансформаторне масло 23-25 Склад для нанесення тимчасового покриття готують таким чином В пластифікатор, що являє собою суміш дибутилфталату, трансформаторного масла та Акор-1, при кімнатній температурі уводять невеликими порціями полівінілхлорид емульсійний при безперервному перемішуванні до утво СО (О Ю СЧ (О 62563 рення однорідної маси, в яку додають стеарат кальцію і видержують до повного набухання полівінілхлориду Для одержання розплаву набухлу масу нагрівають на гліцериновій бані до температури (150±5)°С і видержують при цій температурі 30-40 хвилин Процес консервації здійснюють шляхом занурення інструменту на 3-5 секунд у приготовлений склад Надалі консервацію інстру мента можна здійснювати при температурі розплаву (140+10)°С Для експериментальної перевірки були виготовлені чотири варіанти складу для нанесення тимчасового покриття, які відрізнялися процентним співвідношенням компонентів В таблиці 1 наведені варіанти складу, що заявляється Таблиця 1 Вміст компонентів, мас % Склад, що заявляється (варіанти) Назва компонентів 1 18 50 26 5 1 Полівінілхлорид емульсійний Етилцелюлоза Дибутилфталат Трансформаторне масло Акор-1 Стеарат кальцію Склад, що заявляється, був випробуваний при консервації партії інструменту (венкери та фрези) із сталі 45 і сталі Р6М5, Захисний склад покривав інструмент рівним шаром завтовшки 1-2 мм Покриття зберігало необхідні антикорозійні властивості протягом 3-4 МІСЯЦІВ В процесі розконсервації після зняття з інструменту тимчасове покриття 2 20 42 25 10 3 3 22 45 23 8 2 4 25 40 19 12 4 Найближчий аналог 22 22 56 складу, що заявляється може бути використане неодноразово Для цього захисну плівку складу, знятого з інструменту, знову розігрівають до температури (140±10)°С Результати випробувань наведені в таблиці 2 Таблиця 2 Найближчий аналог 140+10 140+10 140+10 140+10 180+10 Режим приготування Т°с складу X, ХВ 40+10 40+10 40+10 40+10 50+10 Товщина одношарового покриття, мм 0,5-0,7 1,0-2,0 1,0-2,0 1,0-2,0 1,0-2,0 Адгезія до металевих поверхонь відсутня відсутня відсутня відсутня незначна Стікання з вертикальних поверхонь не стікає не стікає не стікає не стікає не стікає знімається "панлегке, без легке, без легке, без легке, з чохою", але заЗняття з поверхонь, в тому числі обробСЛІДІВ по- СЛІДІВ поСЛІДІВ по- розривами лишаються СЛІДИ лених дробо -1 піскоструминним методом криття криття криття ПЛІВКИ покриття Характеристики Склад що заявляється (варіанти) 1 Здійснені випробування свідчать, що нанесення складу, що заявляється, забезпечує утворення покриття, що відповідає вимогам тимчасової консервації, знімається плівкою, не залишаючи СЛІДІВ на поверхнях, оброблених дробо- і піскоструминним методом При цьому технологічний процес нанесення складу менш енергоємний у порівнянні з найближчим аналогом Як полімерна основа у складі, що заявляється, замість дефіцитної і дорогої етилцелюлози використаний полівінілхлорид емульсійний, що випускається вітчизняною промисловістю Це термопластичний матеріал, що має здатність до суміщення при підвищених температурах з пластифікаторами та маслами, внаслідок чого одержана композиція відрізняється високого еластичністю і відсутністю адгезії до металів Якщо склад містить менше 20% полівінілхлориду, то це призводить до зменшення товщини покриття, що спричиняє необхідність нанесення двох шарів покриття при консервації інструменту Якщо склад містить більше 25% полівінілхлориду, 2 3 4 то це не впливає на властивості покриття, тому є недоцільним Необхідні антикорозійні властивості тимчасове покриття набуває завдяки введенню до його складе маслорозчинного інпбітора Акор-1 (ГОСТ 15171-78) у КІЛЬКОСТІ 8-10% При ВМІСТІ Акор-1 у КІЛЬКОСТІ менше 8% різко знижуються захисні властивості покриття, а при його ВМІСТІ у КІЛЬКОСТІ більше 10% не відбувається суттєвих змін захисних властивостей покриття, тому є недоцільним Термостабільність складу забезпечує стеарат кальцію, головне призначення якого зв'язувати хлористий водень, що виділяється при нагріванні полімерної композиції до температури вище 100°С При ВМІСТІ стеарату кальцію у КІЛЬКОСТІ менше 2% спостерігається розкладання складу внаслідок елеменування хлористого водню, що супроводжується змінюванням кольору від ясножовтого до чорного Вміст стеарату кальцію у КІЛЬКОСТІ більше 3% суттєво не впливає на властивості покриття, тому є недоцільним Дибутилфталат і трансформаторне масло ви 5 62563 конують функції антиадгезива При ВМІСТІ у складі, що заявляється, менше 45% дибутилфталату і менше 23% трансформаторного масла погіршується знімання покриття з поверхні інструменту, а при ВМІСТІ дибутилфталату у КІЛЬКОСТІ більше 50% і Комп'ютерна верстка А Ярославцева 6 трансформаторного масла у КІЛЬКОСТІ більше 25% появляються жирові плями на поверхні інструменту Оптимальні результати виявили другий і третій варіанти складу Підписне ТиражЗЭприм Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
