Упаковка сувенірна

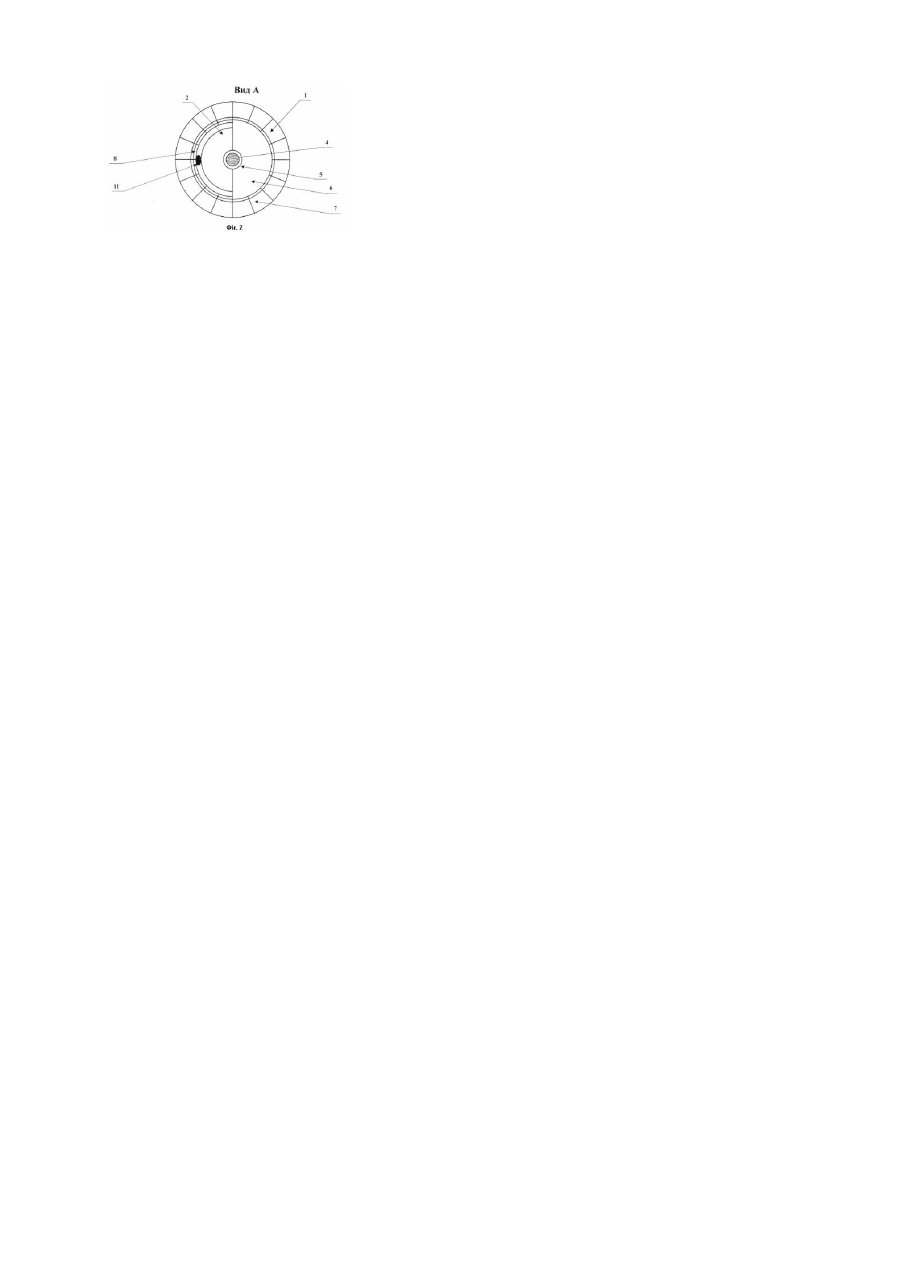

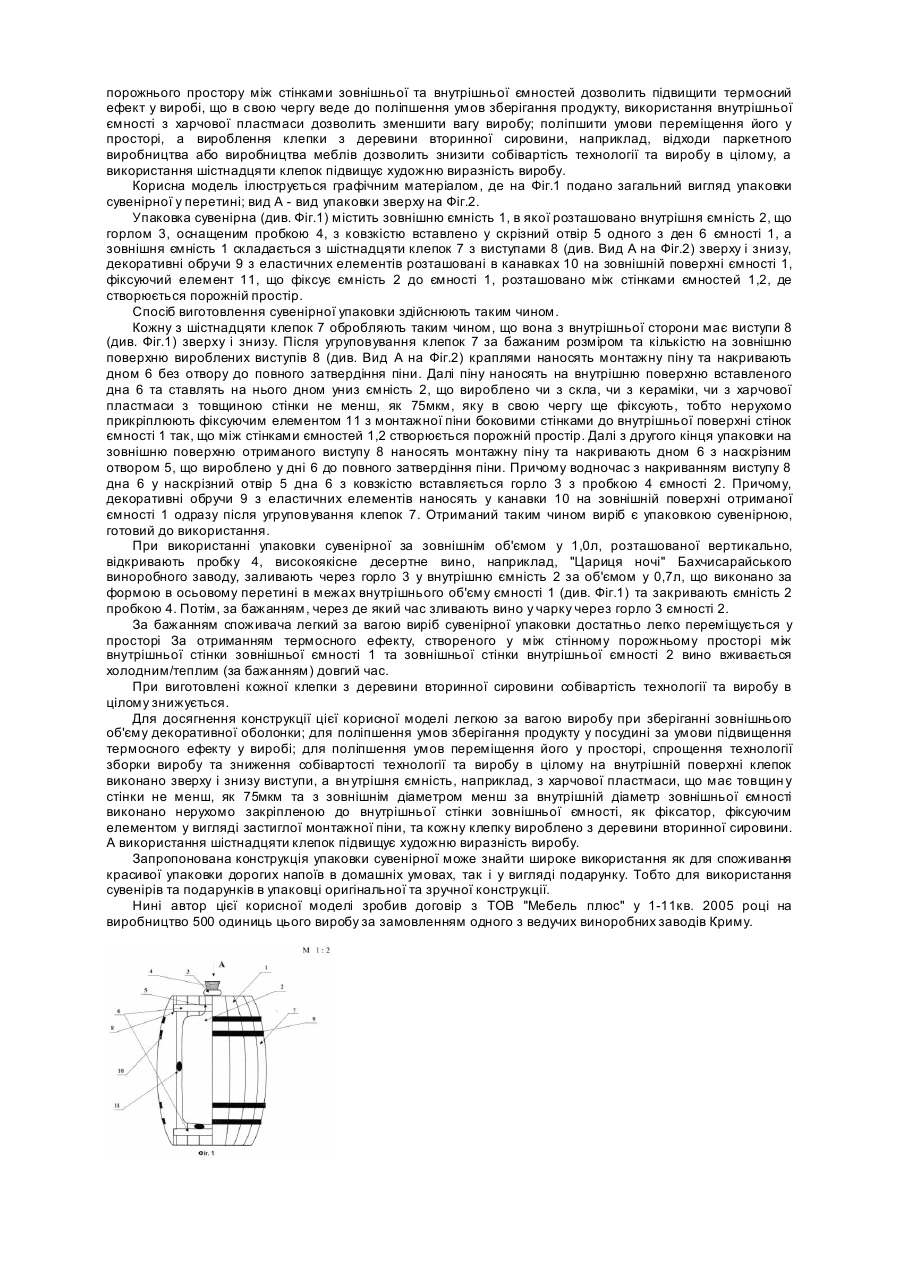

Корисна моделі, відноситься до конструктивного виконання пристрою, то б то має відношення до галузі виробництва тари або упаковки сувенірної, оригінальної за формою але за розміром, призначеної для заповнення, зберігання; транспортування та реалізації, наприклад, марочних кріплених або десертних вин, або горілки, виски, лікерів та інших напоїв. Ще в стародавності люди виробляли таку тару для пляшок з вином, щоб використовувати її для подарунків. Ця тара була дуже дорога, бо її робили з фарфору, кольорового скла або з кришталю. Та була вона дуже крихка для транспортування. Була й інша тара. Люди користувалися і бочками та відкритими судинами, які виготовлялися з пиляної клепки дубової деревини або букової, або з деревини берези чи осики. Вони використовувалися не для подарунків, а для транспортування або зберігання різноманітних рідких матеріалів, у тому числі і вина та горілки. При виготовленні бондарних виробів використовували пиляну клепку вологістю 10-12% і бочка містила остов, два донця та металеві, а перед тим дерев'яні обручі. Ці вироби вироблялися майстром і дуже довго. Бочки, діжки та інші дерев'яні посудини використовувались не тільки в биту для соління та зберігання продуктів харчування, вони вироблялися малого розміру і мали високохудожній високо естетичний вигляд. Ці вироби і досі дивовижні. Вони дивують нас своїм декоративним обрамленням. Але як це вже було сказано, майстри витрачали багато часу на їх виготовлення і коштували вони дуже дорого. У тимчасові роки розроблено багато машин та інших приладів для виготовлення бочок та бочонків, розроблені держстандарти та технічні умови на виготовлення цих виробів. Так у дев'яності роки були розроблені технічні умови "Бочонки і діжки дерев'яні" (див. РСТ УССР 1261-90, стр.1-5, табл.). Недоліком цього бочонка є те, що його найменша місткість - 5дм 3 (див.табл.3), присутність металевих обручів робить цю ємність важкою для переміщення без якогось приладу; зберігання харчового продукту у цієї ємності, з порушенням правил зберігання, викликає не тільки псування продукту, а саме псування ємності. Щодо використання таких бочонків, як сувенірних виробів, то вони не відповідають вимогам художньої естетики і не відповідають умовам Держстандарту на виготовлення художніх виробів з деревини (див. ДСТУ 2082-92, "Загальні технічні умови на вироби художні із деревини"). Усе це вимагає удосконалення даного виробу та надання йому конструктивних елементів, які б задовольняли виробників, реалізаторів та споживачів. Щодо споживачів, то бочонок сувенірний мусить бути зр учним у використанні та найбільш легкім за вагою. Про те найближчим рішенням корисної моделі існує винахід БОЧОНОК СУВЕНІРНИЙ (див. Патент України №38628А, МПК6 В65Д8/00, 2001). Ознаками прототипу, що співпадають з суттєвими ознаками корисної моделі є те, що бочонок сувенірний являє собою комбіновану ємність, яка складається з двох частин, розташованих одна в одної, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден, що являє собою декоративну оболонку, яка містить декоративні обручі, що виконано з еластичних елементів. В одному з ден у центрі виконано скрізний отвір. А ще за прототипом у міжстінному просторі двох ємностей розташовано фіксатор - гумова прокладка, що розташовано за всім периметром внутрішньої ємності ніби-то мішок для більш герметичного та фіксованого її розташування, а дена виробу виконано закріпленими до бочонку за рахунок пазів зверху і знизу, що зроблено з внутрішньої стороні дерев'яних клепок. В одному з ден у центрі виконано скрізний отвір. Недоліком існуючої корисної моделі є те, що вн утрішня ємність дуже крихка, бо вироблена із скла; скляна посудина у 1,5-2,0 рази важче ніж керамічна або пластмасова, тому скорочується перелік об'ємів або розмірів сувенірної продукції, при збільшені об'єму посудини, збільшується товщина її дна, тому збільшується і вага самої посудини (це існуюча технічна умова), а при транспортуванні продукції на приладах обмеженої ваги цей факт зменшує кількість перевезеної продукції, але викликає додаткові фінансові збитки. Наявність багатьох конструктивних елементів ускладнює технологію зборки виробу. А ще й тому, що вн утрішня ємність, яка виконано обрамленою гумовою прокладкою для нерухомості та фіксації посудини передбачає відсутність будь-якого простору між стінками ємностей, що не дає термосного ефекту. Собівартість технології та виробу в цілому висока бо клепки виробляють з первинної деревини. В основі корисної моделі поставлена задача створення конструкції упаковки сувенірної з високими показниками, тобто зменшити вагу виробу при зберіганні зовнішнього об'єму декоративної оболонки; досягти умов підвищення термосного ефекту у виробі; поліпшити умови переміщення його у просторі; спростити технологію зборки виробу, знизити її собівартість та підвищити художню виразність виробу. Поставлена задача вирішується тим, що упаковка сувенірна, яка являє собою комбіновану ємність, що складається з двох частин, розташованих одна в одної, внутрішня є ємністю для рідини, а зовнішня виконана з дерев'яних клепок і ден, що являє собою декоративну оболонку, яка містить фіксатор у між стінному просторі, декоративні обручі з еластичних елементів і в одному з ден у центрі виконано наскрізний отвір, згідно корисної моделі дерев'яна клепка в середині зверху і знизу має виступи для закріплення ден, зовнішній діаметр внутрішньої ємності виконано менше за внутрішнім діаметром зовнішньої ємності, а в між стінному просторі між внутрішньою ємністю і внутрішньою поверхнею клепки як фіксатор розташовано фіксуючий нерухомість внутрішньої ємності елемент у вигляді застиглої монтажної піни, таким чином, що між стінками зовнішньої та внутрішньої ємностей створюється порожній простір. Згідно корисної моделі не менш як дві клепки мають виступи. Згідно корисної моделі внутрішня ємність вироблено з харчової пласмаси з товщиною стінок не менш, як 75мкм. Згідно корисної моделі клепки вироблено з деревини вторинної сировини. Згідно корисної моделі зовнішня ємність має шістнадцять клепок. Між сукупністю суттєви х ознак корисної моделі і технічним результатом, що досягається, є такий причинно-наслідковий зв'язок: виконання з внутрішньої сторони клепок виступів для розташування та закріплення ден дозволить спростити технологію зборки упаковки сувенірної, розташування фіксуючого нерухомість внутрішньої ємності елемента у вигляді застиглої монтажної піни, за рахунок створювання порожнього простору між стінками зовнішньої та внутрішньої ємностей дозволить підвищити термосний ефект у виробі, що в свою чергу веде до поліпшення умов зберігання продукту, використання внутрішньої ємності з харчової пластмаси дозволить зменшити вагу виробу; поліпшити умови переміщення його у просторі, а вироблення клепки з деревини вторинної сировини, наприклад, відходи паркетного виробництва або виробництва меблів дозволить знизити собівартість технології та виробу в цілому, а використання шістнадцяти клепок підвищує художню виразність виробу. Корисна модель ілюструється графічним матеріалом, де на Фіг.1 подано загальний вигляд упаковки сувенірної у перетині; вид А - вид упаковки зверху на Фіг.2. Упаковка сувенірна (див. Фіг.1) містить зовнішню ємність 1, в якої розташовано внутрішня ємність 2, що горлом 3, оснащеним пробкою 4, з ковзкістю вставлено у скрізний отвір 5 одного з ден 6 ємності 1, а зовнішня ємність 1 складається з шістнадцяти клепок 7 з виступами 8 (див. Вид А на Фіг.2) зверху і знизу, декоративні обручи 9 з еластичних елементів розташовані в канавках 10 на зовнішній поверхні ємності 1, фіксуючий елемент 11, що фіксує ємність 2 до ємності 1, розташовано між стінками ємностей 1,2, де створюється порожній простір. Спосіб виготовлення сувенірної упаковки здійснюють таким чином. Кожну з шістнадцяти клепок 7 обробляють таким чином, що вона з внутрішньої сторони має виступи 8 (див. Фіг.1) зверху і знизу. Після угруповування клепок 7 за бажаним розміром та кількістю на зовнішню поверхню вироблених виступів 8 (див. Вид А на Фіг.2) краплями наносять монтажну піну та накривають дном 6 без отвору до повного затвердіння піни. Далі піну наносять на внутрішню поверхню вставленого дна 6 та ставлять на нього дном униз ємність 2, що вироблено чи з скла, чи з кераміки, чи з харчової пластмаси з товщиною стінки не менш, як 75мкм, яку в свою чергу ще фіксують, тобто нерухомо прикріплюють фіксуючим елементом 11 з монтажної піни боковими стінками до внутрішньої поверхні стінок ємності 1 так, що між стінками ємностей 1,2 створюється порожній простір. Далі з другого кінця упаковки на зовнішню поверхню отриманого виступу 8 наносять монтажну піну та накривають дном 6 з наскрізним отвором 5, що вироблено у дні 6 до повного затвердіння піни. Причому водночас з накриванням виступу 8 дна 6 у наскрізний отвір 5 дна 6 з ковзкістю вставляється горло 3 з пробкою 4 ємності 2. Причому, декоративні обручи 9 з еластичних елементів наносять у канавки 10 на зовнішній поверхні отриманої ємності 1 одразу після угруповування клепок 7. Отриманий таким чином виріб є упаковкою сувенірною, готовий до використання. При використанні упаковки сувенірної за зовнішнім об'ємом у 1,0л, розташованої вертикально, відкривають пробку 4, високоякісне десертне вино, наприклад, "Цариця ночі" Бахчисарайського виноробного заводу, заливають через горло 3 у внутрішню ємність 2 за об'ємом у 0,7л, що виконано за формою в осьовому перетині в межах внутрішнього об'єму ємності 1 (див. Фіг.1) та закривають ємність 2 пробкою 4. Потім, за бажанням, через де який час зливають вино у чарку через горло 3 ємності 2. За бажанням споживача легкий за вагою виріб сувенірної упаковки достатньо легко переміщується у просторі За отриманням термосного ефекту, створеного у між стінному порожньому просторі між внутрішньої стінки зовнішньої ємності 1 та зовнішньої стінки внутрішньої ємності 2 вино вживається холодним/теплим (за бажанням) довгий час. При виготовлені кожної клепки з деревини вторинної сировини собівартість технології та виробу в цілому знижується. Для досягнення конструкції цієї корисної моделі легкою за вагою виробу при зберіганні зовнішнього об'єму декоративної оболонки; для поліпшення умов зберігання продукту у посудині за умови підвищення термосного ефекту у виробі; для поліпшення умов переміщення його у просторі, спрощення технології зборки виробу та зниження собівартості технології та виробу в цілому на внутрішній поверхні клепок виконано зверху і знизу виступи, а вн утрішня ємність, наприклад, з харчової пластмаси, що має товщин у стінки не менш, як 75мкм та з зовнішнім діаметром менш за внутрішній діаметр зовнішньої ємності виконано нерухомо закріпленою до внутрішньої стінки зовнішньої ємності, як фіксатор, фіксуючим елементом у вигляді застиглої монтажної піни, та кожну клепку вироблено з деревини вторинної сировини. А використання шістнадцяти клепок підвищує художню виразність виробу. Запропонована конструкція упаковки сувенірної може знайти широке використання як для споживання красивої упаковки дорогих напоїв в домашніх умовах, так і у вигляді подарунку. Тобто для використання сувенірів та подарунків в упаковці оригінальної та зручної конструкції. Нині автор цієї корисної моделі зробив договір з ТОВ "Мебель плюс" у 1-11кв. 2005 році на виробництво 500 одиниць цього виробу за замовленням одного з ведучих виноробних заводів Криму.
