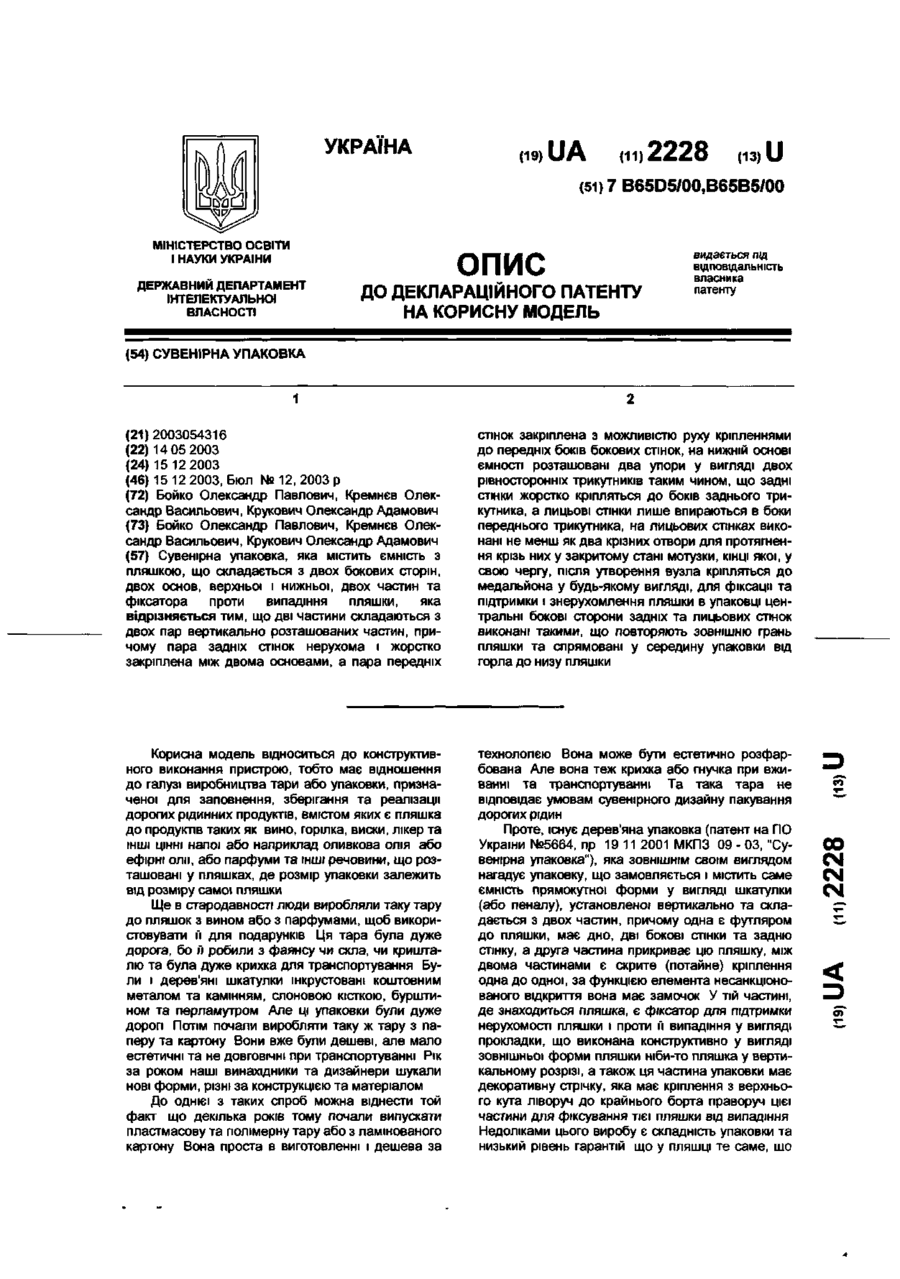

Сувенірна упаковка

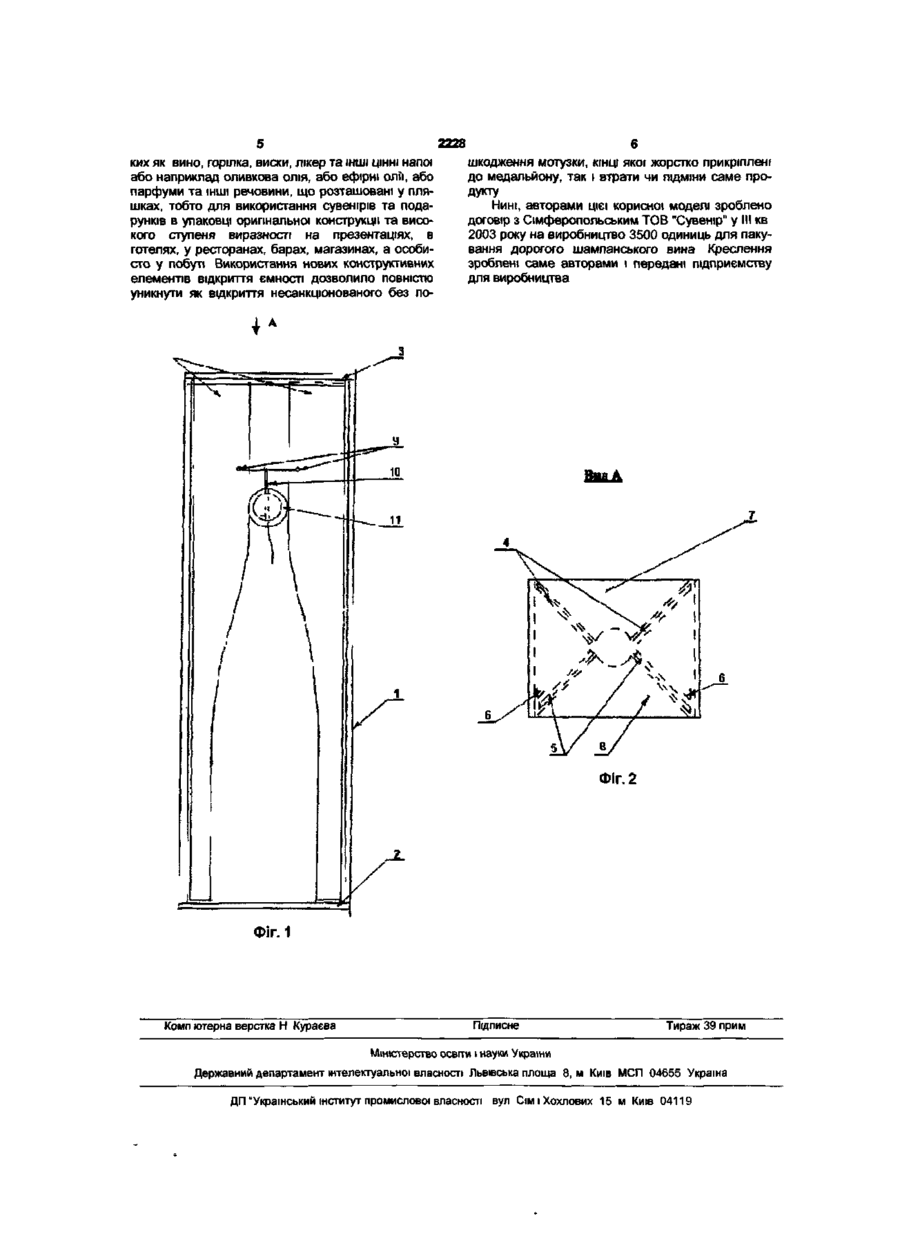

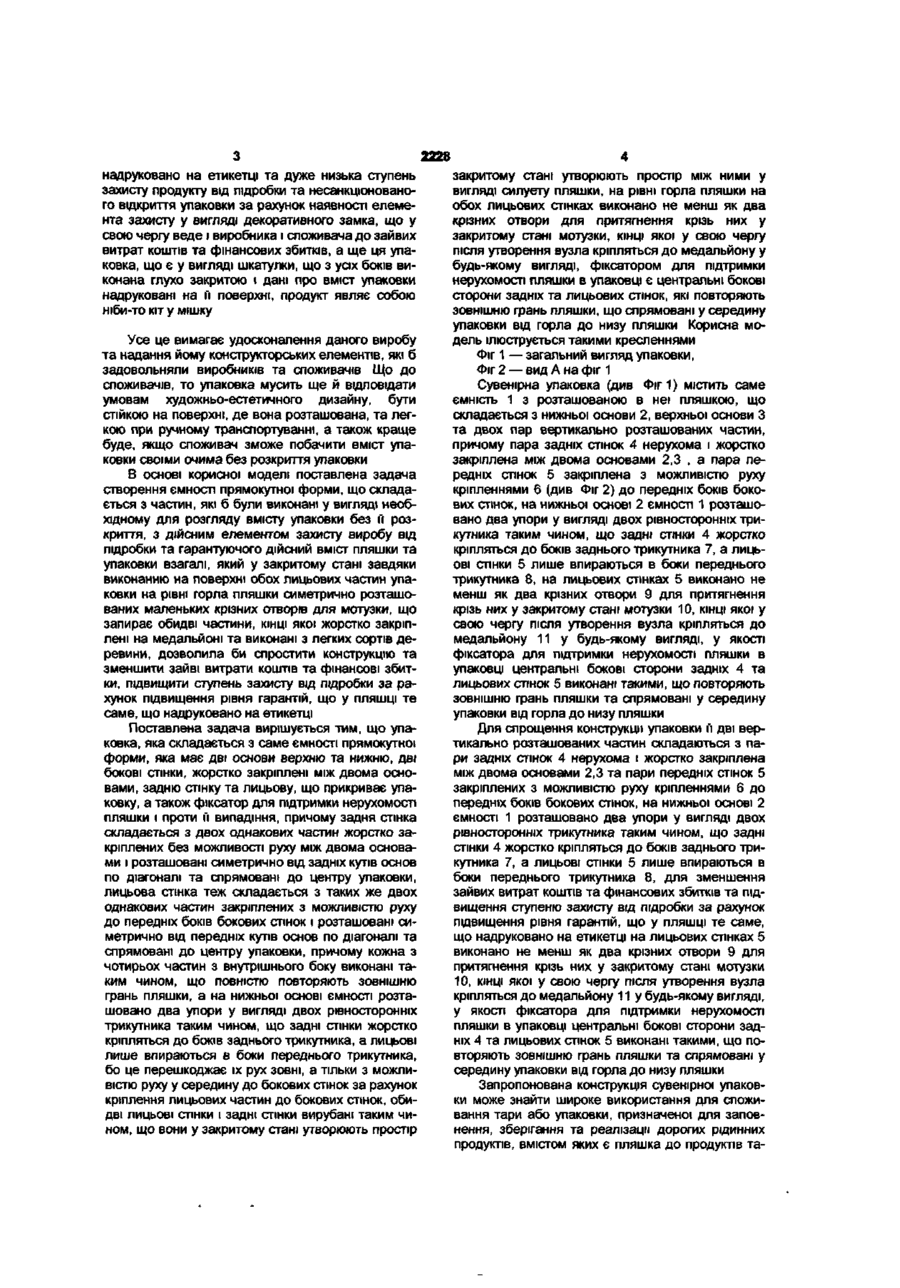

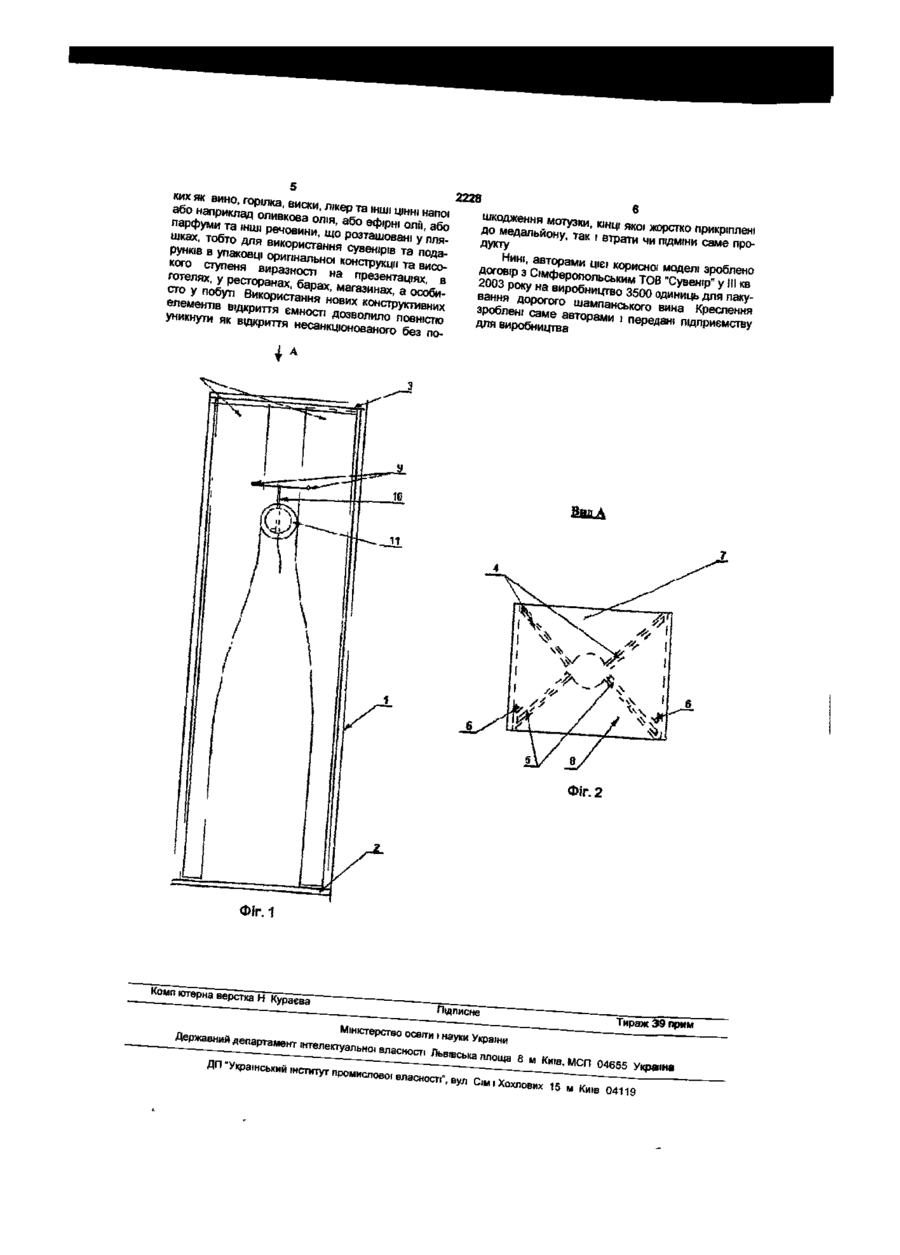

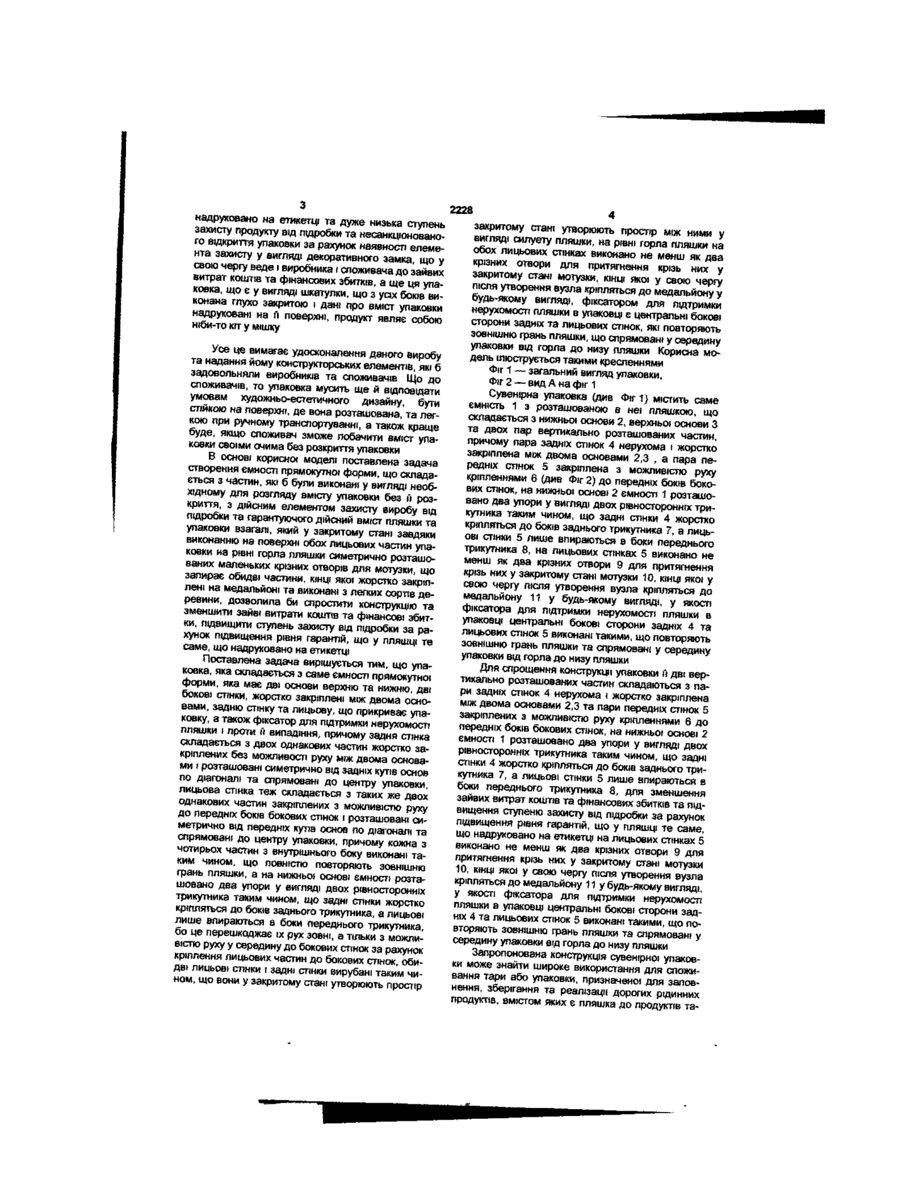

Сувенірна упаковка, яка містить ємність з пляшкою, що складається з двох бокових сторін, двох основ, верхньої і нижньої, двох частин та фіксатора проти випадіння пляшки, яка відрізняється тим, що дві частини складаються з двох пар вертикально розташованих частин, причому пара задніх стінок нерухома і жорстко закріплена між двома основами, а пара передніх стінок закріплена з можливістю руху кріпленнями до передніх боків бокових стінок, на нижній основі ємності розташовані два упори у вигляді двох рівносторонніх трикутників таким чином, що задні стінки жорстко кріпляться до боків заднього трикутника, а лицьові стінки лише впираються в боки переднього трикутника, на лицьових стінках виконані не менш як два крізних отвори для протягнення крізь них у закритому стані мотузки, КІНЦІ якої, у свою чергу, після утворення вузла кріпляться до медальйона у будь-якому вигляді, для фіксації та підтримки і знерухомлення пляшки в упаковці центральні бокові сторони задніх та лицьових стінок виконані такими, що повторяють зовнішню грань пляшки та спрямовані у середину упаковки від горла до низу пляшки Корисна модель відноситься до конструктивного виконання пристрою, тобто має відношення до галузі виробництва тари або упаковки, призначеної для заповнення, зберігання та реалізацн дорогих рідинних продуктів, вмістом яких є пляшка до продуктів таких як вино, горілка, виски, лікер та технологією Вона може бути естетично розфарбована Але вона теж крихка або гнучка при вживанні та транспортуванні Та така тара не відповідає умовам сувенірного дизайну пакування дорогих рідин Проте, існує дерев'яна упаковка (патент на ПО України №5664, пр 19 11 2001 МКПЗ 09 - 03, "Сувенірна упаковка"), яка ЗОВНІШНІМ своїм виглядом нагадує упаковку, що замовляється і містить саме ємність прямокутної форми у вигляді шкатулки (або пеналу), установленої вертикально та складається з двох частин, причому одна є футляром до пляшки, має дно, дві бокові стінки та задню стінку, а друга частина прикриває цю пляшку, між двома частинами є скрите (потайне) кріплення одна до одної, за функцією елемента несанкціонованого відкриття вона має замочок У тій частині, де знаходиться пляшка, є фіксатор для підтримки нерухомості пляшки і проти її випадіння у вигляді прокладки, що виконана конструктивно у вигляді зовнішньої форми пляшки ніби-то пляшка у вертикальному розрізі, а також ця частина упаковки має декоративну стрічку, яка має кріплення з верхнього кута ліворуч до крайнього борта праворуч цієї частини для фіксування тієї пляшки від випадіння Недоліками цього виробу є складність упаковки та низький рівень гарантій, що у пляшці те саме шо ІНШІ ЦІННІ напої або наприклад оливкова олія, або ефірні олії, або парфуми та ІНШІ речовини, що розташовані у пляшках, де розмір упаковки залежить від розміру самої пляшки Ще в стародавності люди виробляли таку тару до пляшок з вином або з парфумами, щоб використовувати її для подарунків Ця тара була дуже дорога, бо її робили з фаянсу чи скла, чи кришталю та була дуже крихка для транспортування Були і дерев'яні шкатулки інкрустовані коштовним металом та камінням, слоновою кісткою, бурштином та перламутром Але ці упаковки були дуже дорогі Потім почали виробляти таку ж тару з паперу та картону Вони вже були дешеві, але мало естетичні та не ДОВГОВІЧНІ при транспортуванні Рік за роком наші винахідники та дизайнери шукали нові форми, різні за конструкцією та матеріалом До однієї з таких спроб можна віднести той факт що декілька років тому почали випускати пластмасову та полімерну тару або з ламінованого картону Вона проста в виготовленні і дешева за 00 CM CM CM надруковано на етикетці та дуже низька ступень захисту продукту від підробки та несанкціонованого відкриття упаковки за рахунок наявності елемента захисту у вигляді декоративного замка що v свою чергу веде і виробника і споживача до зайвих витрат кошт«в та фінансових збитків, а ще ця упаковка, що є у вигляді шкатулки, що з усіх боків виконана глухо закритою і дані про вміст упаковки надруковані на п поверхи., продукт являє собою нгои-то кіт у мішку Усе це вимагає удосконалення даного виробу та надання йому конструкторських елементів які б задовольняли виробників та споживачів Що до споживачів, то упаковка мусить ще й відповідати умовам художньо-естетичного дизайну бути стійкою на поверхні, де вона розташована,'та легкою при ручному транспортуванні, а також краще суде, якщо споживач зможе побачити вміст упаковки своїми очима без розкриття упаковки В основі корисної моделі поставлена задача створення ємності прямокутно, форми, що складається з частин, які б були виконані у вигляді необхідному для розгляду вмісту упаковки без її розкриття, з дійсним елементом захисту виробу від підробки та гарантуючого дійсний вміст пляшки та упаковки взагалі, який у закритому стані завдяки виконанню на поверхні обох лицьових частин упаковки на рівні горла пляшки симетрично розташованих маленьких крізних отворів для мотузки що запирає обидві частини, КІНЦІ якої жорстко закріплені на медальйоні та виконані з легких сортів деревини, дозволила би спростити конструкцію та зменшити зайві витрати коштів та фінансові збитки, підвищити ступень захисту від підробки за рахунок підвищення рівня гарантій, що у пляшці те саме, що надруковано на етикетці Поставлена задача вирішується тим, що упаковка, яка складається з саме ємності прямокутно, форми, яка має дві основи верхню та нижню дві боков» стінки, жорстко закр.плені мок двома основами, задню стінку та лицьову, що прикриває упаковку, а також фіксатор для підтримки нерухомості пляшки і проти п випадіння, причому задня стінка складається з двох однакових частин жорстко закріплених без можливості руху між двома основами і розташовані симетрично від задніх кутів основ по діагоналі та спрямовані до центру упаковки лицьова стінка теж складається з таких же двох однакових частин закріплених з можливістю руху до передніх боків бокових стінок і розташованГсиметрично від передых кутів основ по діагоналі та спрямовані до центру упаковки, причому кожна з чотирьох частин з внутрішнього боку виконані таким чином, що повністю повторяють зовнішню грань пляшки, а на нижньої основі ємності розташовано два упори у вигляді двох р.вносторонніх трикутника таким чином, що задні стінки жорстко кріпляться до боків заднього трикутника, а лицьові лише впираються в боки переднього трикутника бо це перешкоджає їх рух зовні, а тільки з можливістю руху у середину до бокових стінок за рахунок кріплення лицьових частин до бокових стінок обидві лицьові стінки і задні стінки вирубані таким чином, що вони у закритому стані утворюють простір 2228 4 закритому стан, утворюють простір мок ними у вигляд, силуету пляшки, на р.вн. горла пляшки на обох лицьових стінках виконано не менш як два крізних отвори для притягнення крізь них v закритому стан» мотузки, КІНЦІ ЯКО» у свою чергу після утворення вузла кріпляться до медальйону у ВИГЛЯДІ> фіксат м H Z X O S , ° Р ° Д™ п,дтримки нерухомості пляшки в упаковці є центральні боков, сторони задн»х та лицьових стінок, як. повторяють зовнішню грань пляшки, що спрямовані у середину упаковки в.д горла д о низу пляшки К З Л дель ілюструється такими кресленнями Фіг 1 — загальний вигляд упаковки Фіг 2 — вид А на фіг 1 PMH.ST7' РНа упаковка &ив ф т 1) мстить саме ємність 1 з розташованою в не. пляшкою, що складається з нижньої основи 2, верхньо» основи З та двох пар вертикально розташованих частин nP 3 a Z Lnn L PP a Z a А Н Х СТ Н0К 4 3аАНІХСТ Н0К 4 не ' ' ^ома • Ж О Р
