Пристрій для видалення металокорду з відходів шинного виробництва

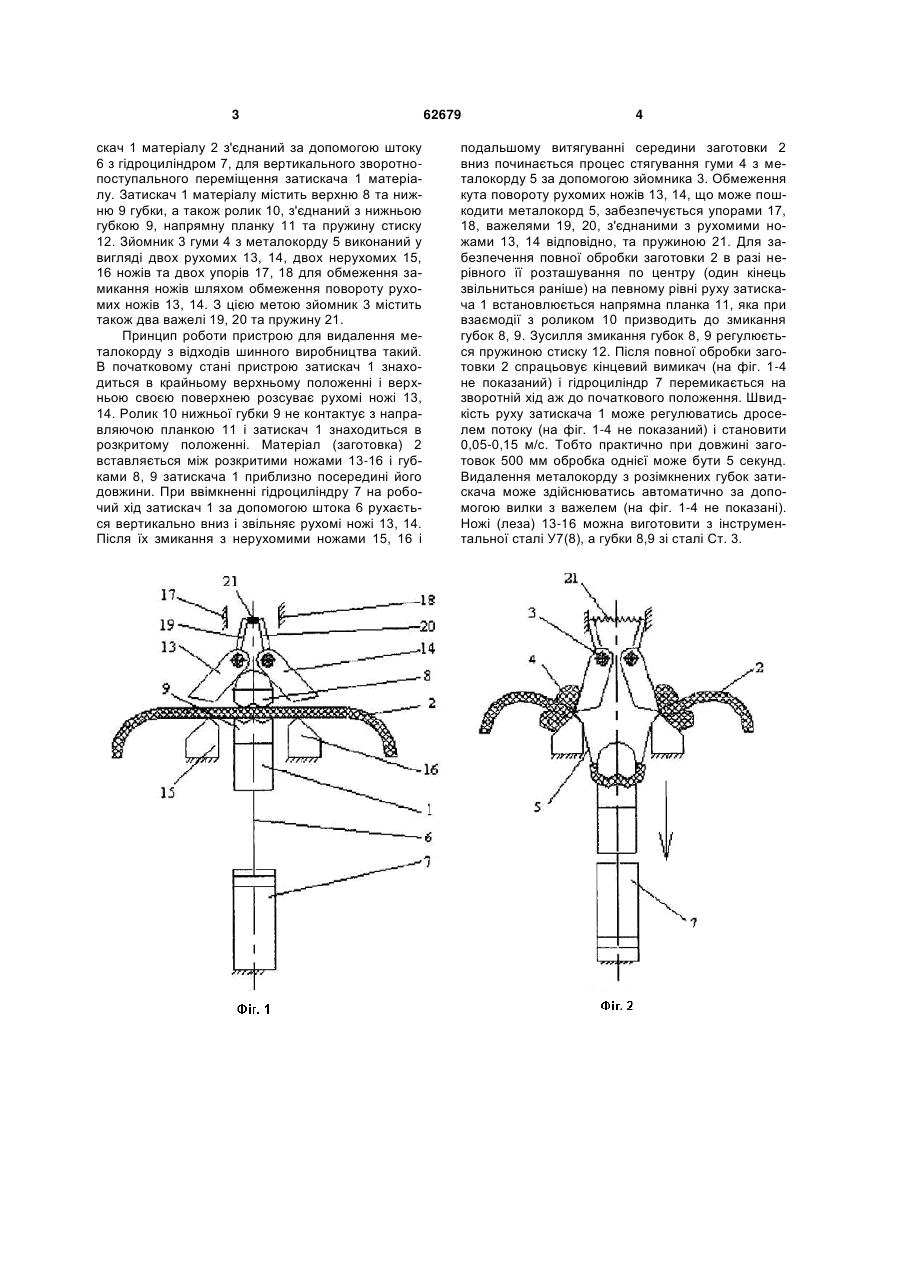

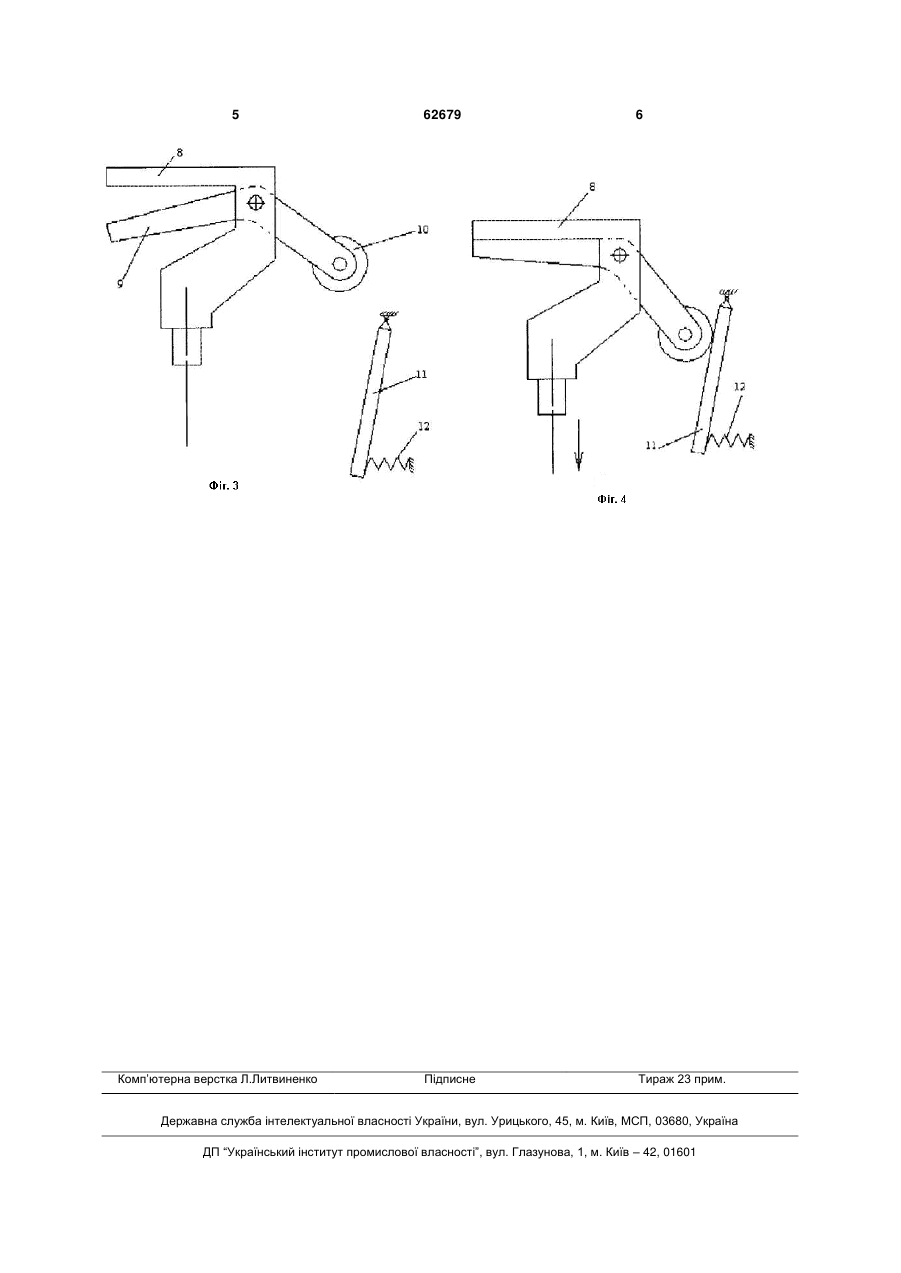

Пристрій для видалення металокорду з відходів шинного виробництва, що містить затискач 3 скач 1 матеріалу 2 з'єднаний за допомогою штоку 6 з гідроциліндром 7, для вертикального зворотнопоступального переміщення затискача 1 матеріалу. Затискач 1 матеріалу містить верхню 8 та нижню 9 губки, а також ролик 10, з'єднаний з нижньою губкою 9, напрямну планку 11 та пружину стиску 12. Зйомник 3 гуми 4 з металокорду 5 виконаний у вигляді двох рухомих 13, 14, двох нерухомих 15, 16 ножів та двох упорів 17, 18 для обмеження замикання ножів шляхом обмеження повороту рухомих ножів 13, 14. З цією метою зйомник 3 містить також два важелі 19, 20 та пружину 21. Принцип роботи пристрою для видалення металокорду з відходів шинного виробництва такий. В початковому стані пристрою затискач 1 знаходиться в крайньому верхньому положенні і верхньою своєю поверхнею розсуває рухомі ножі 13, 14. Ролик 10 нижньої губки 9 не контактує з направляючою планкою 11 і затискач 1 знаходиться в розкритому положенні. Матеріал (заготовка) 2 вставляється між розкритими ножами 13-16 і губками 8, 9 затискача 1 приблизно посередині його довжини. При ввімкненні гідроциліндру 7 на робочий хід затискач 1 за допомогою штока 6 рухається вертикально вниз і звільняє рухомі ножі 13, 14. Після їх змикання з нерухомими ножами 15, 16 і 62679 4 подальшому витягуванні середини заготовки 2 вниз починається процес стягування гуми 4 з металокорду 5 за допомогою зйомника 3. Обмеження кута повороту рухомих ножів 13, 14, що може пошкодити металокорд 5, забезпечується упорами 17, 18, важелями 19, 20, з'єднаними з рухомими ножами 13, 14 відповідно, та пружиною 21. Для забезпечення повної обробки заготовки 2 в разі нерівного її розташування по центру (один кінець звільниться раніше) на певному рівні руху затискача 1 встановлюється напрямна планка 11, яка при взаємодії з роликом 10 призводить до змикання губок 8, 9. Зусилля змикання губок 8, 9 регулюється пружиною стиску 12. Після повної обробки заготовки 2 спрацьовує кінцевий вимикач (на фіг. 1-4 не показаний) і гідроциліндр 7 перемикається на зворотній хід аж до початкового положення. Швидкість руху затискача 1 може регулюватись дроселем потоку (на фіг. 1-4 не показаний) і становити 0,05-0,15 м/с. Тобто практично при довжині заготовок 500 мм обробка однієї може бути 5 секунд. Видалення металокорду з розімкнених губок затискача може здійснюватись автоматично за допомогою вилки з важелем (на фіг. 1-4 не показані). Ножі (леза) 13-16 можна виготовити з інструментальної сталі У7(8), а губки 8,9 зі сталі Ст. 3. 5 Комп’ютерна верстка Л.Литвиненко 62679 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
