Пристрій для видалення надлишків формувальної суміші з форм

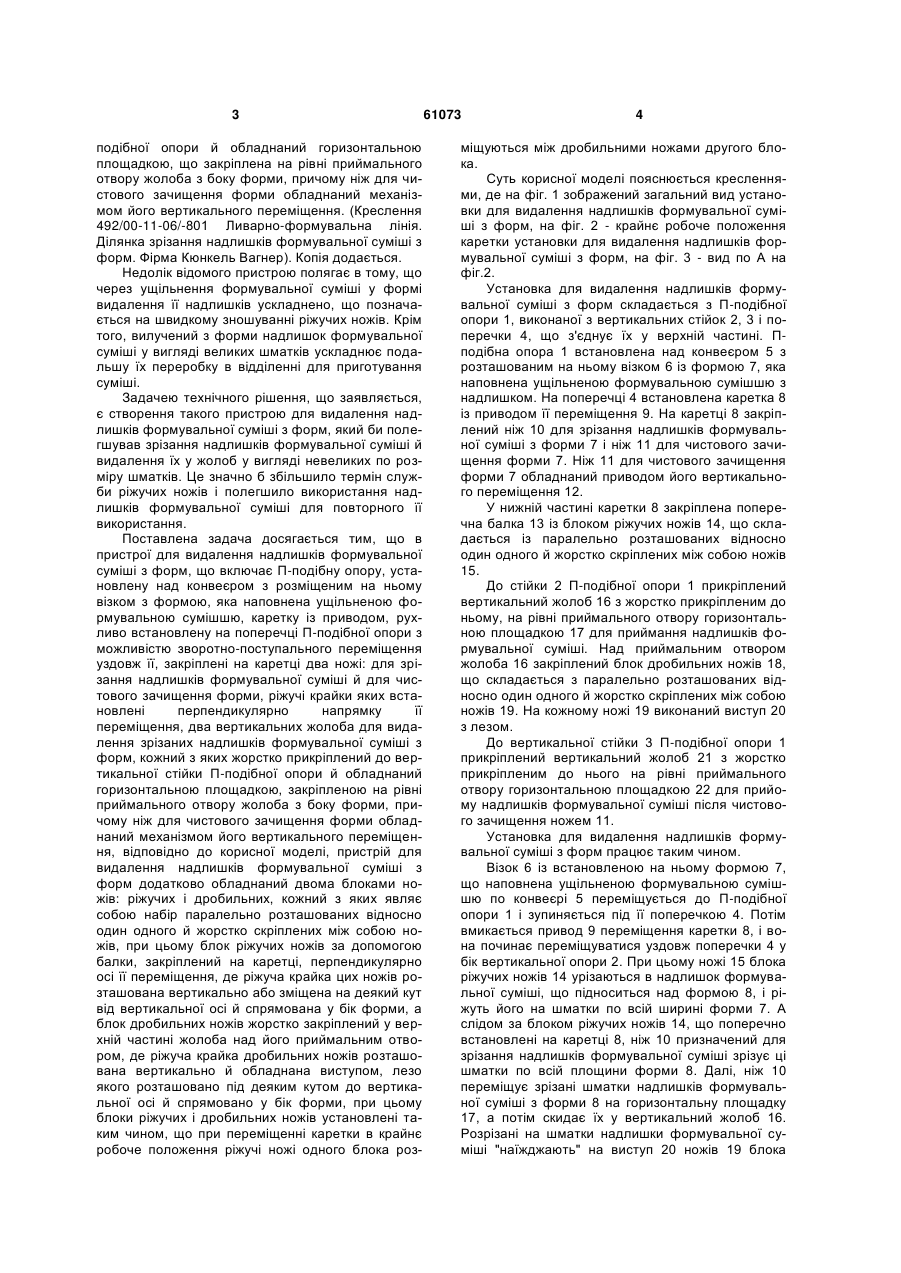

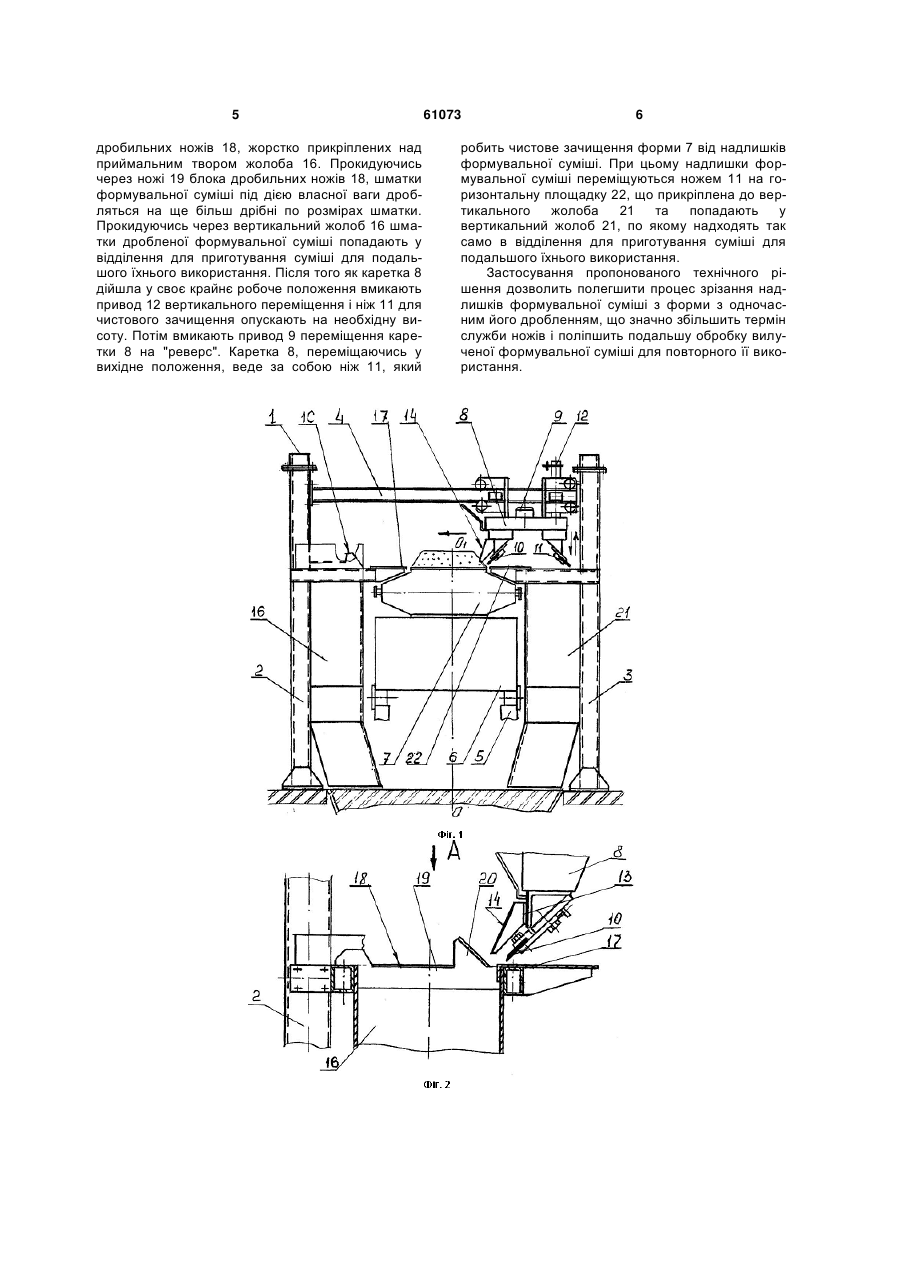

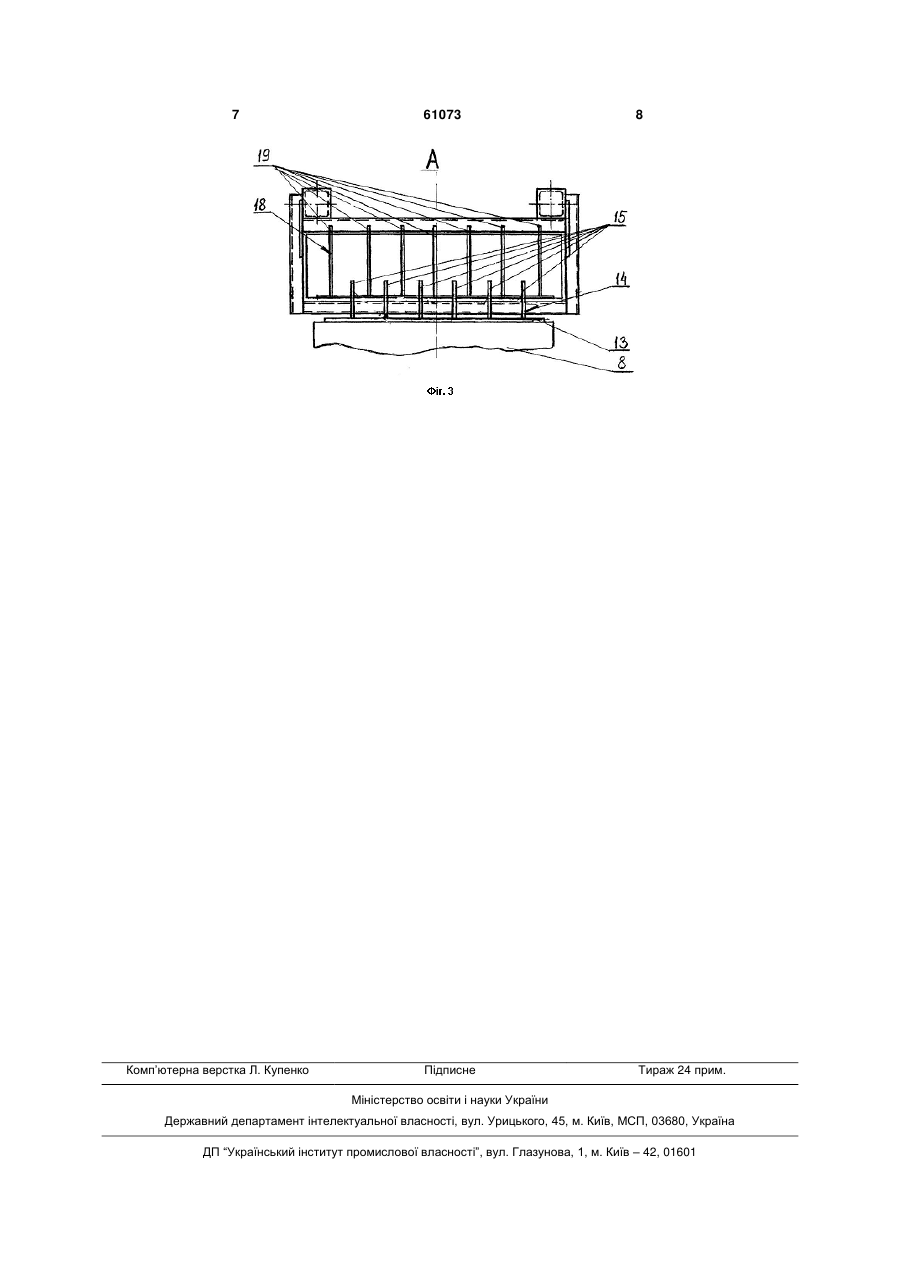

Пристрій для видалення надлишків формувальної суміші з форм, який містить П-подібну опору, що встановлена над конвеєром з розміщеним на ньому візком з формою, наповненою ущільненою формувальною сумішшю, каретку з приводом, рухливо встановлену на поперечці П-подібної опори з можливістю зворотно-поступального переміщення уздовж її, закріплені на каретці два ножі: для зрізання надлишків формувальної суміші і для чистового зачищення форми, які встановлені перпендикулярно напрямку її переміщення, два вертикальних жолоби для видалення зрізаних надлишків формувальної суміші з форм, кожний з яких жорстко прикріплений до вертикальної стійки Пподібної опори й обладнаний горизонтальною U 2 (19) 1 3 подібної опори й обладнаний горизонтальною площадкою, що закріплена на рівні приймального отвору жолоба з боку форми, причому ніж для чистового зачищення форми обладнаний механізмом його вертикального переміщення. (Креслення 492/00-11-06/-801 Ливарно-формувальна лінія. Ділянка зрізання надлишків формувальної суміші з форм. Фірма Кюнкель Вагнер). Копія додається. Недолік відомого пристрою полягає в тому, що через ущільнення формувальної суміші у формі видалення її надлишків ускладнено, що позначається на швидкому зношуванні ріжучих ножів. Крім того, вилучений з форми надлишок формувальної суміші у вигляді великих шматків ускладнює подальшу їх переробку в відділенні для приготування суміші. Задачею технічного рішення, що заявляється, є створення такого пристрою для видалення надлишків формувальної суміші з форм, який би полегшував зрізання надлишків формувальної суміші й видалення їх у жолоб у вигляді невеликих по розміру шматків. Це значно б збільшило термін служби ріжучих ножів і полегшило використання надлишків формувальної суміші для повторного її використання. Поставлена задача досягається тим, що в пристрої для видалення надлишків формувальної суміші з форм, що включає П-подібну опору, установлену над конвеєром з розміщеним на ньому візком з формою, яка наповнена ущільненою формувальною сумішшю, каретку із приводом, рухливо встановлену на поперечці П-подібної опори з можливістю зворотно-поступального переміщення уздовж її, закріплені на каретці два ножі: для зрізання надлишків формувальної суміші й для чистового зачищення форми, ріжучі крайки яких встановлені перпендикулярно напрямку її переміщення, два вертикальних жолоба для видалення зрізаних надлишків формувальної суміші з форм, кожний з яких жорстко прикріплений до вертикальної стійки П-подібної опори й обладнаний горизонтальною площадкою, закріпленою на рівні приймального отвору жолоба з боку форми, причому ніж для чистового зачищення форми обладнаний механізмом його вертикального переміщення, відповідно до корисної моделі, пристрій для видалення надлишків формувальної суміші з форм додатково обладнаний двома блоками ножів: ріжучих і дробильних, кожний з яких являє собою набір паралельно розташованих відносно один одного й жорстко скріплених між собою ножів, при цьому блок ріжучих ножів за допомогою балки, закріплений на каретці, перпендикулярно осі її переміщення, де ріжуча крайка цих ножів розташована вертикально або зміщена на деякий кут від вертикальної осі й спрямована у бік форми, а блок дробильних ножів жорстко закріплений у верхній частині жолоба над його приймальним отвором, де ріжуча крайка дробильних ножів розташована вертикально й обладнана виступом, лезо якого розташовано під деяким кутом до вертикальної осі й спрямовано у бік форми, при цьому блоки ріжучих і дробильних ножів установлені таким чином, що при переміщенні каретки в крайнє робоче положення ріжучі ножі одного блока роз 61073 4 міщуються між дробильними ножами другого блока. Суть корисної моделі пояснюється кресленнями, де на фіг. 1 зображений загальний вид установки для видалення надлишків формувальної суміші з форм, на фіг. 2 - крайнє робоче положення каретки установки для видалення надлишків формувальної суміші з форм, на фіг. 3 - вид по А на фіг.2. Установка для видалення надлишків формувальної суміші з форм складається з П-подібної опори 1, виконаної з вертикальних стійок 2, 3 і поперечки 4, що з'єднує їх у верхній частині. Пподібна опора 1 встановлена над конвеєром 5 з розташованим на ньому візком 6 із формою 7, яка наповнена ущільненою формувальною сумішшю з надлишком. На поперечці 4 встановлена каретка 8 із приводом її переміщення 9. На каретці 8 закріплений ніж 10 для зрізання надлишків формувальної суміші з форми 7 і ніж 11 для чистового зачищення форми 7. Ніж 11 для чистового зачищення форми 7 обладнаний приводом його вертикального переміщення 12. У нижній частині каретки 8 закріплена поперечна балка 13 із блоком ріжучих ножів 14, що складається із паралельно розташованих відносно один одного й жорстко скріплених між собою ножів 15. До стійки 2 П-подібної опори 1 прикріплений вертикальний жолоб 16 з жорстко прикріпленим до ньому, на рівні приймального отвору горизонтальною площадкою 17 для приймання надлишків формувальної суміші. Над приймальним отвором жолоба 16 закріплений блок дробильних ножів 18, що складається з паралельно розташованих відносно один одного й жорстко скріплених між собою ножів 19. На кожному ножі 19 виконаний виступ 20 з лезом. До вертикальної стійки 3 П-подібної опори 1 прикріплений вертикальний жолоб 21 з жорстко прикріпленим до нього на рівні приймального отвору горизонтальною площадкою 22 для прийому надлишків формувальної суміші після чистового зачищення ножем 11. Установка для видалення надлишків формувальної суміші з форм працює таким чином. Візок 6 із встановленою на ньому формою 7, що наповнена ущільненою формувальною сумішшю по конвеєрі 5 переміщується до П-подібної опори 1 і зупиняється під її поперечкою 4. Потім вмикається привод 9 переміщення каретки 8, і вона починає переміщуватися уздовж поперечки 4 у бік вертикальної опори 2. При цьому ножі 15 блока ріжучих ножів 14 урізаються в надлишок формувальної суміші, що підноситься над формою 8, і ріжуть його на шматки по всій ширині форми 7. А слідом за блоком ріжучих ножів 14, що поперечно встановлені на каретці 8, ніж 10 призначений для зрізання надлишків формувальної суміші зрізує ці шматки по всій площини форми 8. Далі, ніж 10 переміщує зрізані шматки надлишків формувальної суміші з форми 8 на горизонтальну площадку 17, а потім скидає їх у вертикальний жолоб 16. Розрізані на шматки надлишки формувальної суміші "наїжджають" на виступ 20 ножів 19 блока 5 дробильних ножів 18, жорстко прикріплених над приймальним твором жолоба 16. Прокидуючись через ножі 19 блока дробильних ножів 18, шматки формувальної суміші під дією власної ваги дробляться на ще більш дрібні по розмірах шматки. Прокидуючись через вертикальний жолоб 16 шматки дробленої формувальної суміші попадають у відділення для приготування суміші для подальшого їхнього використання. Після того як каретка 8 дійшла у своє крайнє робоче положення вмикають привод 12 вертикального переміщення і ніж 11 для чистового зачищення опускають на необхідну висоту. Потім вмикають привод 9 переміщення каретки 8 на "реверс". Каретка 8, переміщаючись у вихідне положення, веде за собою ніж 11, який 61073 6 робить чистове зачищення форми 7 від надлишків формувальної суміші. При цьому надлишки формувальної суміші переміщуються ножем 11 на горизонтальну площадку 22, що прикріплена до вертикального жолоба 21 та попадають у вертикальний жолоб 21, по якому надходять так само в відділення для приготування суміші для подальшого їхнього використання. Застосування пропонованого технічного рішення дозволить полегшити процес зрізання надлишків формувальної суміші з форми з одночасним його дробленням, що значно збільшить термін служби ножів і поліпшить подальшу обробку вилученої формувальної суміші для повторного її використання. 7 Комп’ютерна верстка Л. Купенко 61073 8 Підписне Тираж 24 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
