Когезіометр

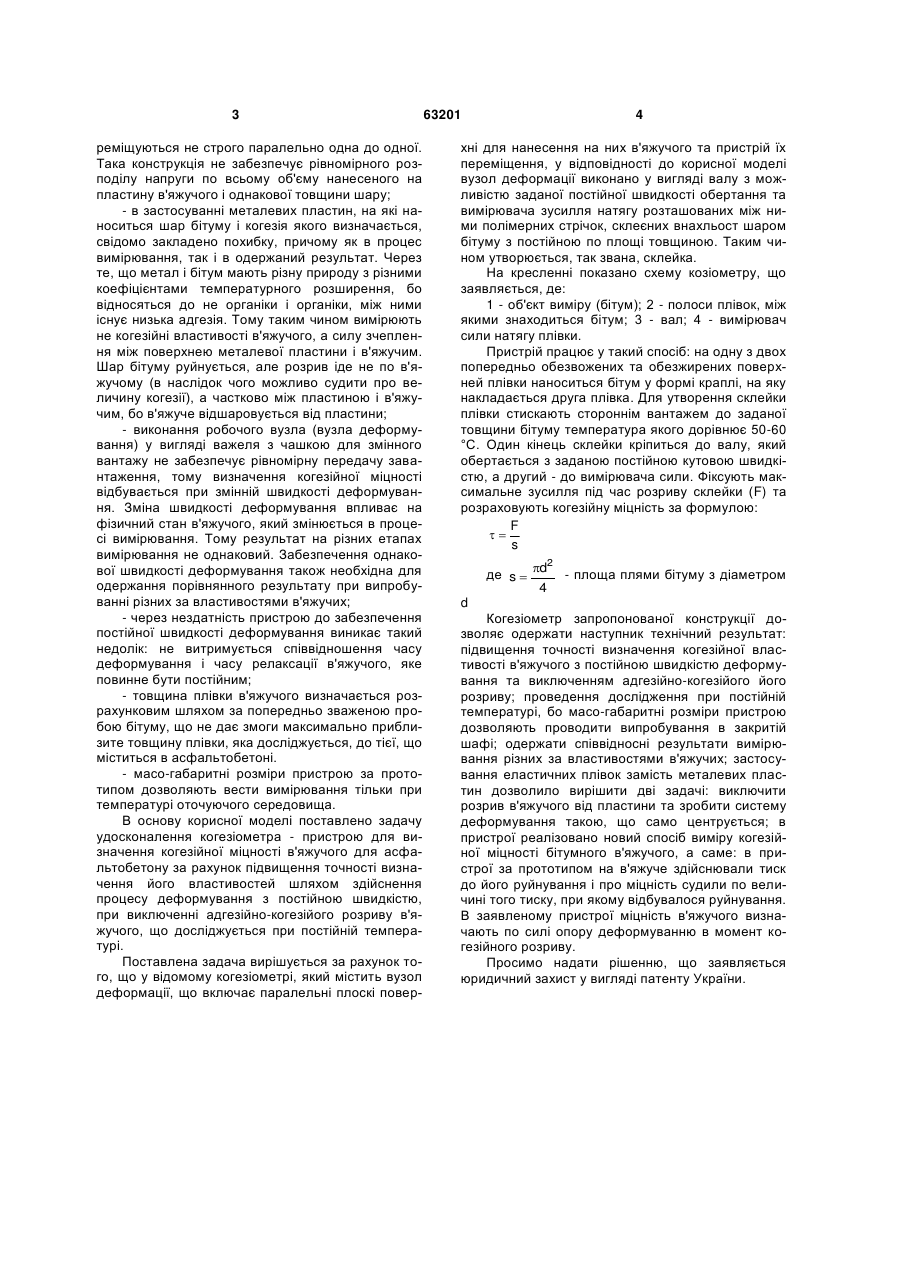

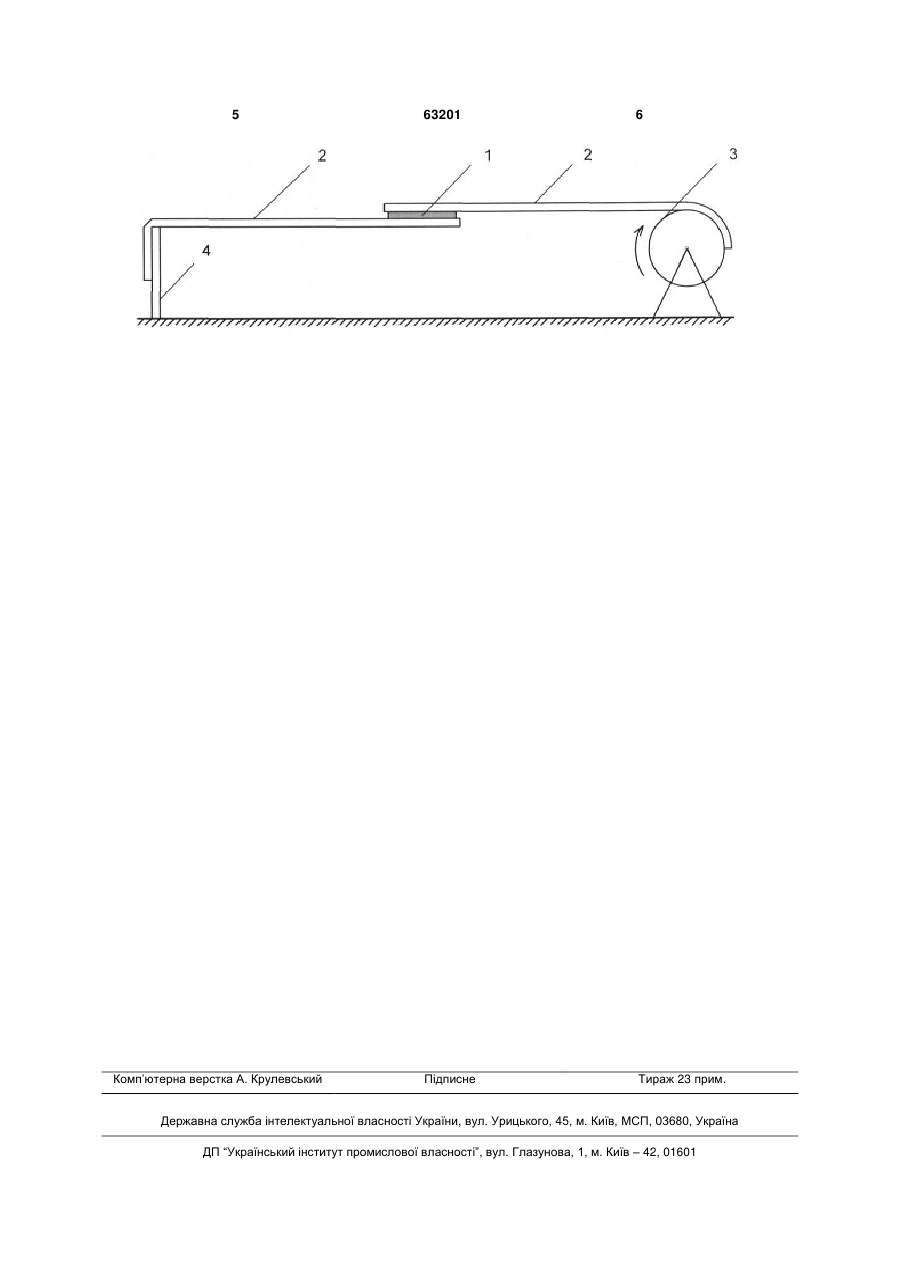

Когезіометр, який містить вузол деформування, що включає паралельні плоскі поверхні для нанесення на них в'яжучого та пристрій їх переміщення, який відрізняється тим, що вузол деформування виконано самоцентрівним у вигляді вала з можливістю обертання з заданою постійною швидкістю та вимірювача зусилля натягу розташованих між ними паралельно одна одній полімерних стрічок, склеєних шаром бітуму з постійною по площі товщиною. (19) (21) u201107147 (22) 06.06.2011 (24) 26.09.2011 (46) 26.09.2011, Бюл.№ 18, 2011 р. (72) ЗОЛОТАРЬОВ ВІКТОР ОЛЕКСАНДРОВИЧ, МАЛЯР ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЄФРЕМОВ СЕРГІЙ ВСЕВОЛОДОВИЧ (73) ЗОЛОТАРЬОВ ВІКТОР ОЛЕКСАНДРОВИЧ, МАЛЯР ВОЛОДИМИР ВОЛОДИМИРОВИЧ, ЄФРЕМОВ СЕРГІЙ ВСЕВОЛОДОВИЧ 3 реміщуються не строго паралельно одна до одної. Така конструкція не забезпечує рівномірного розподілу напруги по всьому об'єму нанесеного на пластину в'яжучого і однакової товщини шару; - в застосуванні металевих пластин, на які наноситься шар бітуму і когезія якого визначається, свідомо закладено похибку, причому як в процес вимірювання, так і в одержаний результат. Через те, що метал і бітум мають різну природу з різними коефіцієнтами температурного розширення, бо відносяться до не органіки і органіки, між ними існує низька адгезія. Тому таким чином вимірюють не когезійні властивості в'яжучого, а силу зчеплення між поверхнею металевої пластини і в'яжучим. Шар бітуму руйнується, але розрив іде не по в'яжучому (в наслідок чого можливо судити про величину когезії), а частково між пластиною і в'яжучим, бо в'яжуче відшаровується від пластини; - виконання робочого вузла (вузла деформування) у вигляді важеля з чашкою для змінного вантажу не забезпечує рівномірну передачу завантаження, тому визначення когезійної міцності відбувається при змінній швидкості деформування. Зміна швидкості деформування впливає на фізичний стан в'яжучого, який змінюється в процесі вимірювання. Тому результат на різних етапах вимірювання не однаковий. Забезпечення однакової швидкості деформування також необхідна для одержання порівнянного результату при випробуванні різних за властивостями в'яжучих; - через нездатність пристрою до забезпечення постійної швидкості деформування виникає такий недолік: не витримується співвідношення часу деформування і часу релаксації в'яжучого, яке повинне бути постійним; - товщина плівки в'яжучого визначається розрахунковим шляхом за попередньо зваженою пробою бітуму, що не дає змоги максимально приблизите товщину плівки, яка досліджується, до тієї, що міститься в асфальтобетоні. - масо-габаритні розміри пристрою за прототипом дозволяють вести вимірювання тільки при температурі оточуючого середовища. В основу корисної моделі поставлено задачу удосконалення когезіометра - пристрою для визначення когезійної міцності в'яжучого для асфальтобетону за рахунок підвищення точності визначення його властивостей шляхом здійснення процесу деформування з постійною швидкістю, при виключенні адгезійно-когезійого розриву в'яжучого, що досліджується при постійній температурі. Поставлена задача вирішується за рахунок того, що у відомому когезіометрі, який містить вузол деформації, що включає паралельні плоскі повер 63201 4 хні для нанесення на них в'яжучого та пристрій їх переміщення, у відповідності до корисної моделі вузол деформації виконано у вигляді валу з можливістю заданої постійної швидкості обертання та вимірювача зусилля натягу розташованих між ними полімерних стрічок, склеєних внахльост шаром бітуму з постійною по площі товщиною. Таким чином утворюється, так звана, склейка. На кресленні показано схему козіометру, що заявляється, де: 1 - об'єкт виміру (бітум); 2 - полоси плівок, між якими знаходиться бітум; 3 - вал; 4 - вимірювач сили натягу плівки. Пристрій працює у такий спосіб: на одну з двох попередньо обезвожених та обезжирених поверхней плівки наноситься бітум у формі краплі, на яку накладається друга плівка. Для утворення склейки плівки стискають стороннім вантажем до заданої товщини бітуму температура якого дорівнює 50-60 °C. Один кінець склейки кріпиться до валу, який обертається з заданою постійною кутовою швидкістю, а другий - до вимірювача сили. Фіксують максимальне зусилля під час розриву склейки (F) та розраховують когезійну міцність за формулою: F  s 2 де s  d - площа плями бітуму з діаметром 4 d Когезіометр запропонованої конструкції дозволяє одержати наступник технічний результат: підвищення точності визначення когезійної властивості в'яжучого з постійною швидкістю деформування та виключенням адгезійно-когезійого його розриву; проведення дослідження при постійній температурі, бо масо-габаритні розміри пристрою дозволяють проводити випробування в закритій шафі; одержати співвідносні результати вимірювання різних за властивостями в'яжучих; застосування еластичних плівок замість металевих пластин дозволило вирішити дві задачі: виключити розрив в'яжучого від пластини та зробити систему деформування такою, що само центрується; в пристрої реалізовано новий спосіб виміру когезійної міцності бітумного в'яжучого, а саме: в пристрої за прототипом на в'яжуче здійснювали тиск до його руйнування і про міцність судили по величині того тиску, при якому відбувалося руйнування. В заявленому пристрої міцність в'яжучого визначають по силі опору деформуванню в момент когезійного розриву. Просимо надати рішенню, що заявляється юридичний захист у вигляді патенту України. 5 Комп’ютерна верстка А. Крулевський 63201 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
