Спосіб автоматичного регулювання напруги в електричній мережі
Номер патенту: 63316
Опубліковано: 10.10.2011
Автори: Кубкін Максим Володимирович, Сіріков Олександр Іванович, Зінзура Василь Васильович, Козловський Олександр Антонович, Плєшков Петро Григорович
Формула / Реферат
Спосіб автоматичного регулювання напруги в електричній мережі, згідно з яким коефіцієнт трансформації трансформатора змінюють в залежності від відхилення напруги його вторинної обмотки від заданого значення, що змінюється в залежності від коректуючого сигналу, який відрізняється тим, що на основі виміряних значень вхідної напруги і вхідних струмів методом багатокритеріальної оптимізації розраховують значення коефіцієнтів трансформації для кожної з фаз, при яких значення відхилення напруги та рівні несиметрії напруги на шинах низької напруги електричної підстанції будуть оптимальними і формують команду на регулювання для кожної з фаз окремо.
Текст

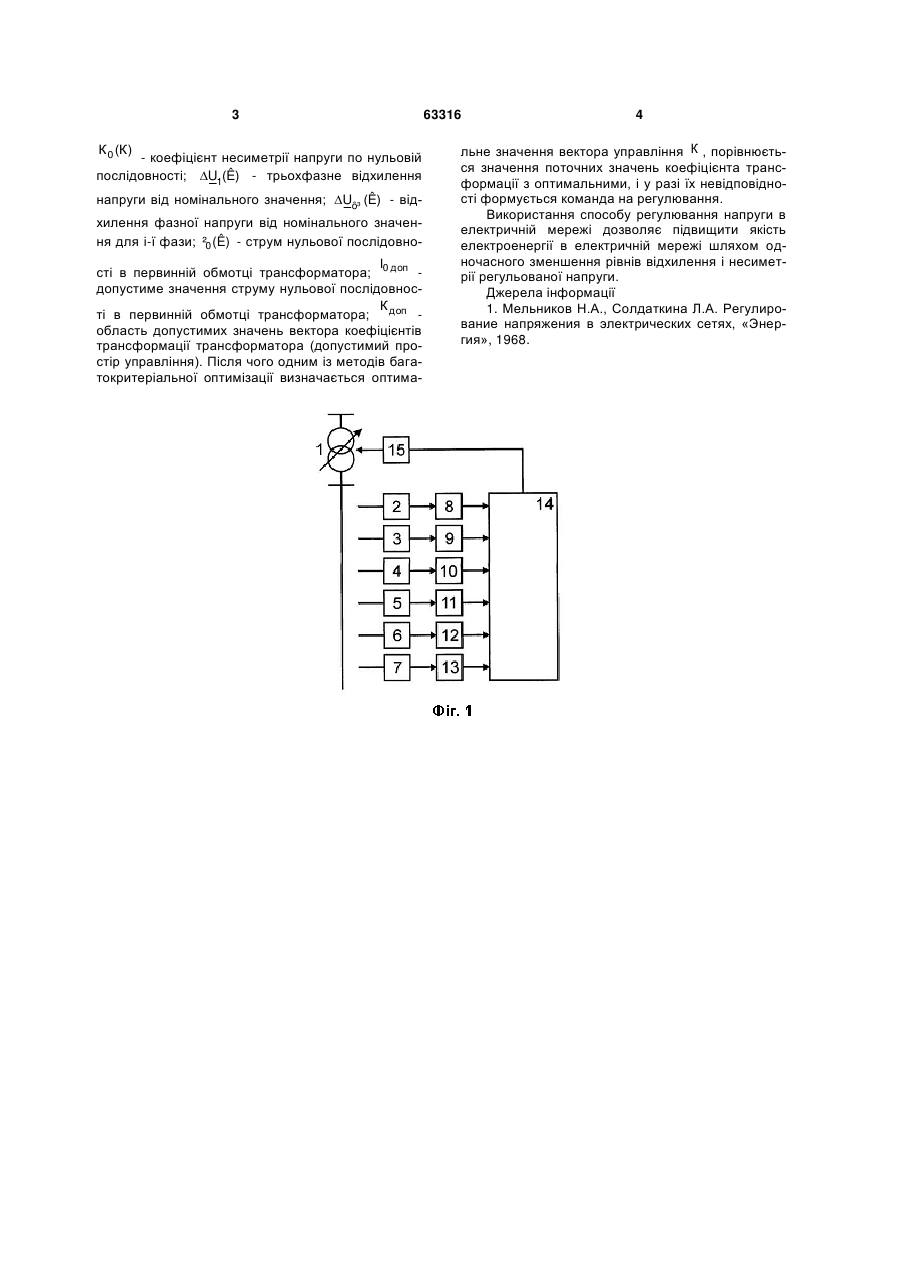

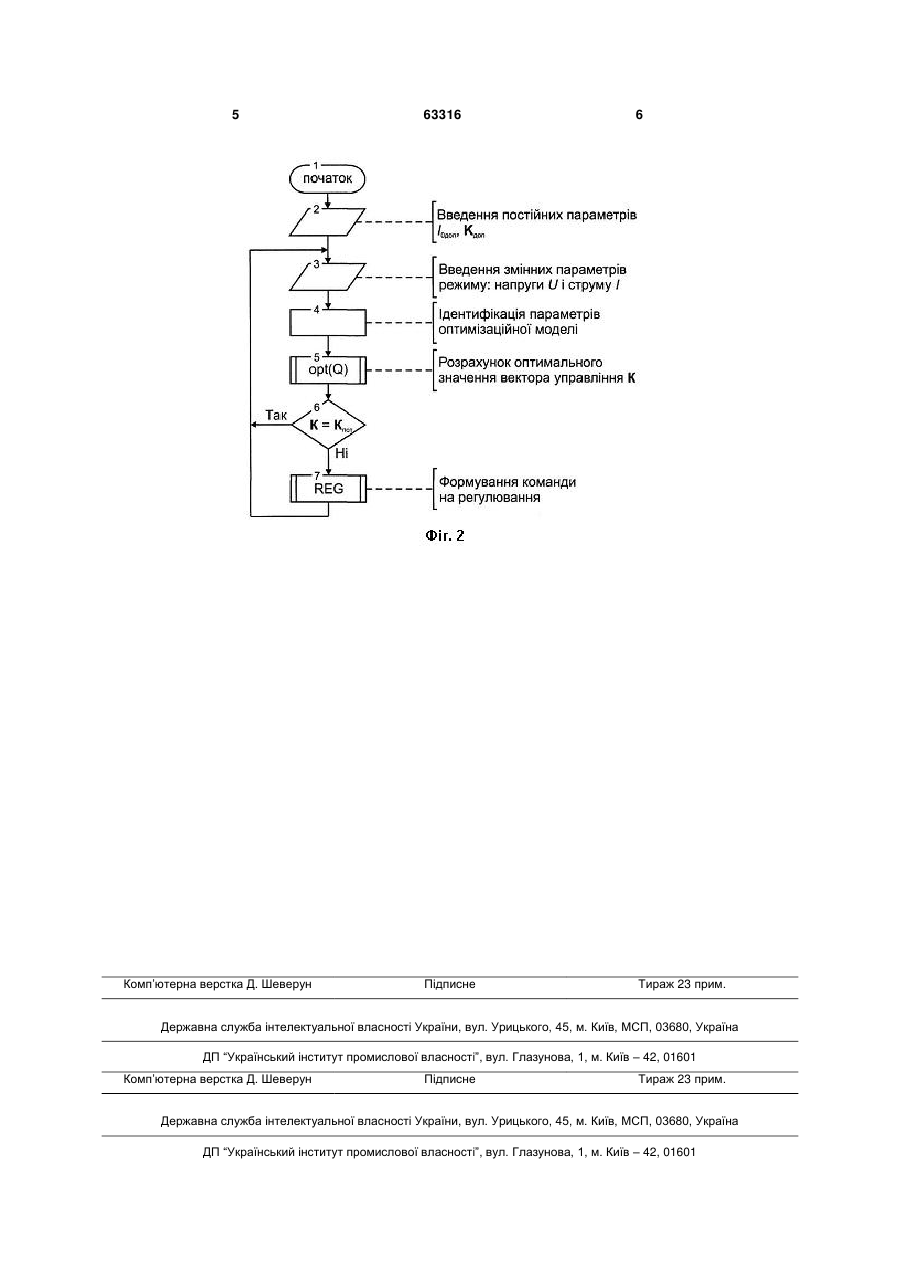

Спосіб автоматичного регулювання напруги в електричній мережі, згідно з яким коефіцієнт тран 3 К 0 (К) - коефіцієнт несиметрії напруги по нульовій послідовності; U1(Ê) - трьохфазне відхилення напруги від номінального значення; Uô³ (Ê) - відхилення фазної напруги від номінального значення для і-ї фази; ²0 (Ê) - струм нульової послідовноІ сті в первинній обмотці трансформатора; 0 доп допустиме значення струму нульової послідовносК ті в первинній обмотці трансформатора; доп область допустимих значень вектора коефіцієнтів трансформації трансформатора (допустимий простір управління). Після чого одним із методів багатокритеріальної оптимізації визначається оптима 63316 4 льне значення вектора управління К , порівнюється значення поточних значень коефіцієнта трансформації з оптимальними, і у разі їх невідповідності формується команда на регулювання. Використання способу регулювання напруги в електричній мережі дозволяє підвищити якість електроенергії в електричній мережі шляхом одночасного зменшення рівнів відхилення і несиметрії регульованої напруги. Джерела інформації 1. Мельников Н.А., Солдаткина Л.А. Регулирование напряжения в электрических сетях, «Энергия», 1968. 5 Комп’ютерна верстка Д. Шеверун 63316 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 Комп’ютерна верстка Д. Шеверун Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for voltage automatic balancing in the elecric network
Автори англійськоюZinzura Vasyl Vasyliovych, Kubkin Maksym Volodymyrovych, Sirikov Oleksandr Ivanovych, Kozlovskyi Oleksandr Antonovych, Pleshkov Petro Hryhorovych
Назва патенту російськоюСпособ автоматического регулирования напряжения в электрической сети
Автори російськоюЗинзура Василий Васильевич, Кубкин Максим Владимирович, Сириков Александр Иванович, Козловский Александр Антонович, Плешков Петр Григорьевич
МПК / Мітки
МПК: H02J 3/12
Мітки: мережі, спосіб, електричний, регулювання, напруги, автоматичного
