Пристрій для автоматичного регулювання напруги в мережах з одностороннім живленням
Формула / Реферат

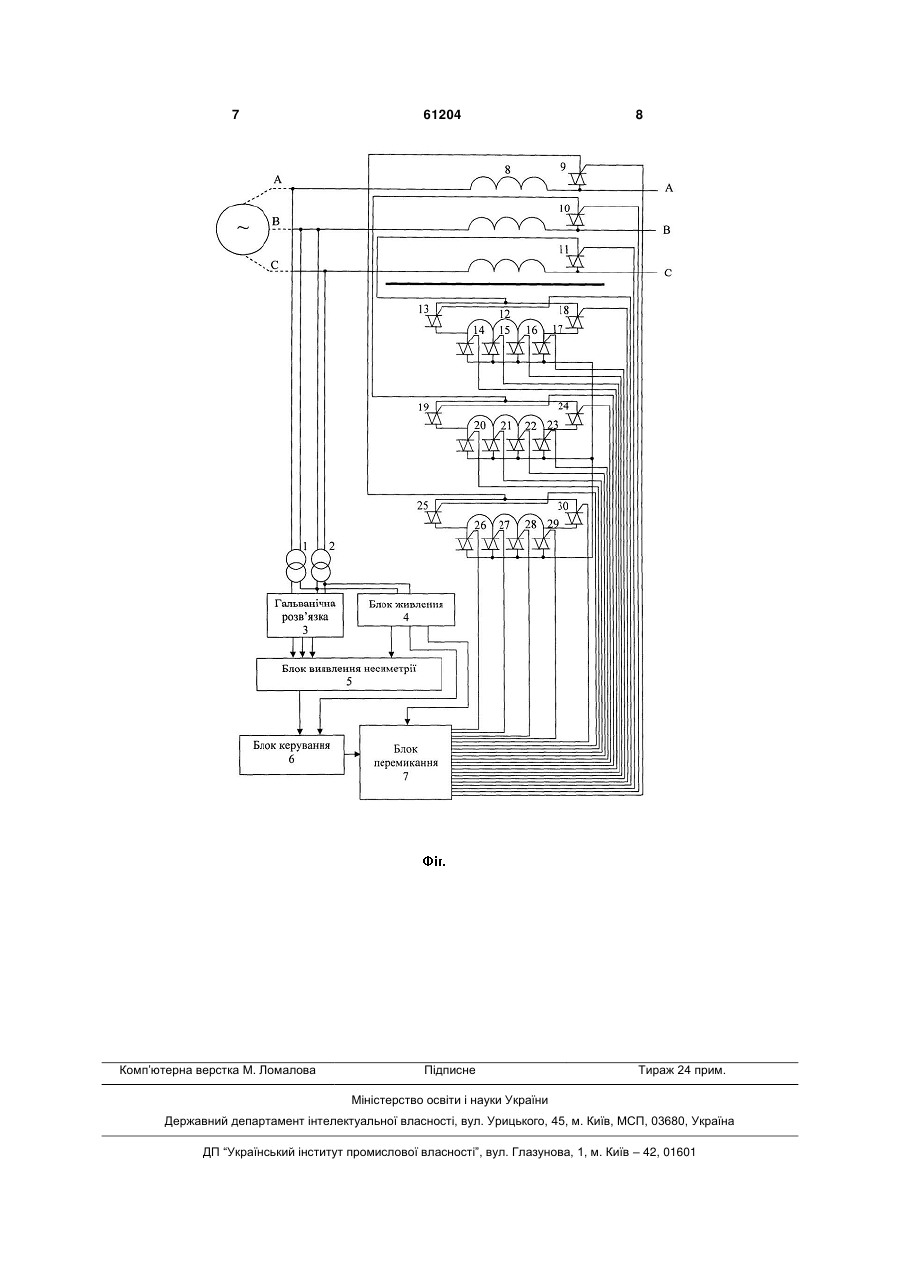

Пристрій для автоматичного регулювання напруги в мережах з одностороннім живленням, що містить вольтодобавочний трансформатор з обмоткою збудження та з послідовною обмоткою, яка включається в розподільну лінію, блок живлення, блок керування, блок перемикань, симістори, причому перші входи п'ятого, шостого, сьомого та восьмого симісторів з'єднані з відгалуженнями фази А обмотки збудження вольтодобавочного трансформатора, перші входи одинадцятого, дванадцятого, тринадцятого та чотирнадцятого симісторів з'єднані з відгалуженнями фази В обмотки збудження вольтодобавочного трансформатора, перші входи сімнадцятого, вісімнадцятого, дев'ятнадцятого та двадцятого симісторів з'єднані з відгалуженнями фази С обмотки збудження вольтодобавочного трансформатора, виходи симісторів з'єднані у спільну точку, другі входи (керуючі електроди) симісторів приєднані до виходів блока перемикання, другий вихід блока живлення з'єднано з другим входом блока керування, третій вихід блока живлення з'єднано з другим входом блока перемикання, вихід блока керування з'єднано з першим входом блока перемикання, який відрізняється тим, що до нього введено блок виявлення несиметрії, гальванічну розв'язку, два трансформатори напруги та дев'ять симісторів, причому входи трансформаторів напруги приєднані до фаз А, В і С вольтодобавочного трансформатора, а виходи до гальванічної розв'язки, входи блока живлення з'єднані з виходами другого трансформатора напруги, перший, другий та третій виходи гальванічної розв'язки з'єднані з першим, другим та третім входами блока виявлення несиметрії, вихід якого з'єднано з першим входом блока керування, перший вихід блока живлення з'єднано з четвертим входом блока виявлення несиметрії, перший вхід першого симістора з'єднано з першими входами шістнадцятого та двадцять першого симісторів, вихід першого симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази А, вихід шістнадцятого симістора з'єднано з першим входом сімнадцятого симістора, вихід двадцять першого симістора з'єднано з першим входом двадцятого симістора, перший вхід другого симістора з'єднано з першими входами десятого та п'ятнадцятого симісторів, вихід другого симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази В, вихід десятого симістора з'єднано з першим входом одинадцятого симістора, вихід п'ятнадцятого симістора з'єднано з першим входом чотирнадцятого симістора, перший вхід третього симістора з'єднано з першими входами четвертого та дев'ятого симісторів, вихід третього симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази С, вихід четвертого симістора з'єднано з першим входом п'ятого симістора, вихід дев'ятого симістора з'єднано з першим входом восьмого симістора, другі входи (керуючі електроди) першого, другого, третього, четвертого, дев'ятого, десятого, п'ятнадцятого, шістнадцятого, двадцять першого симісторів з'єднані з блоком перемикання.
Текст

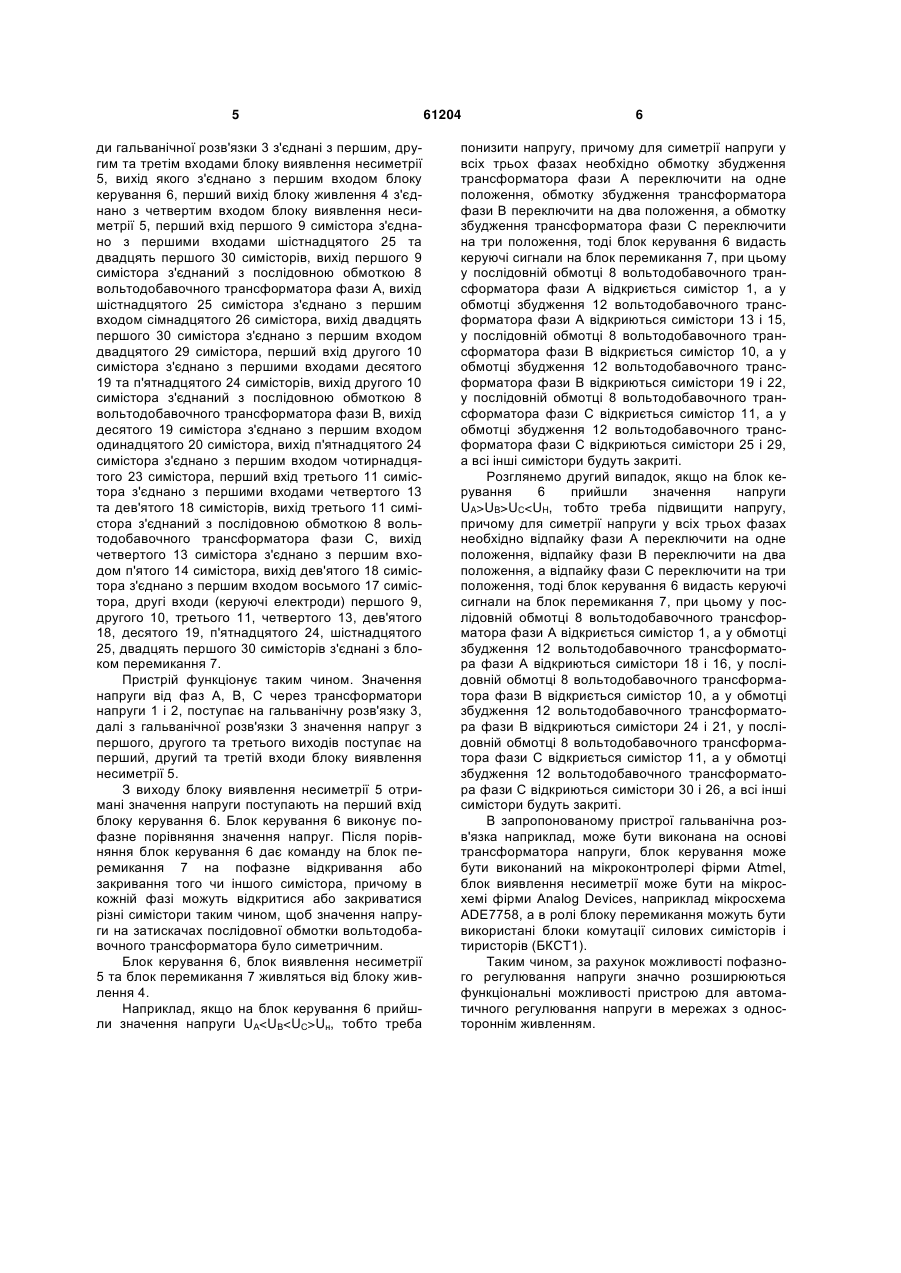

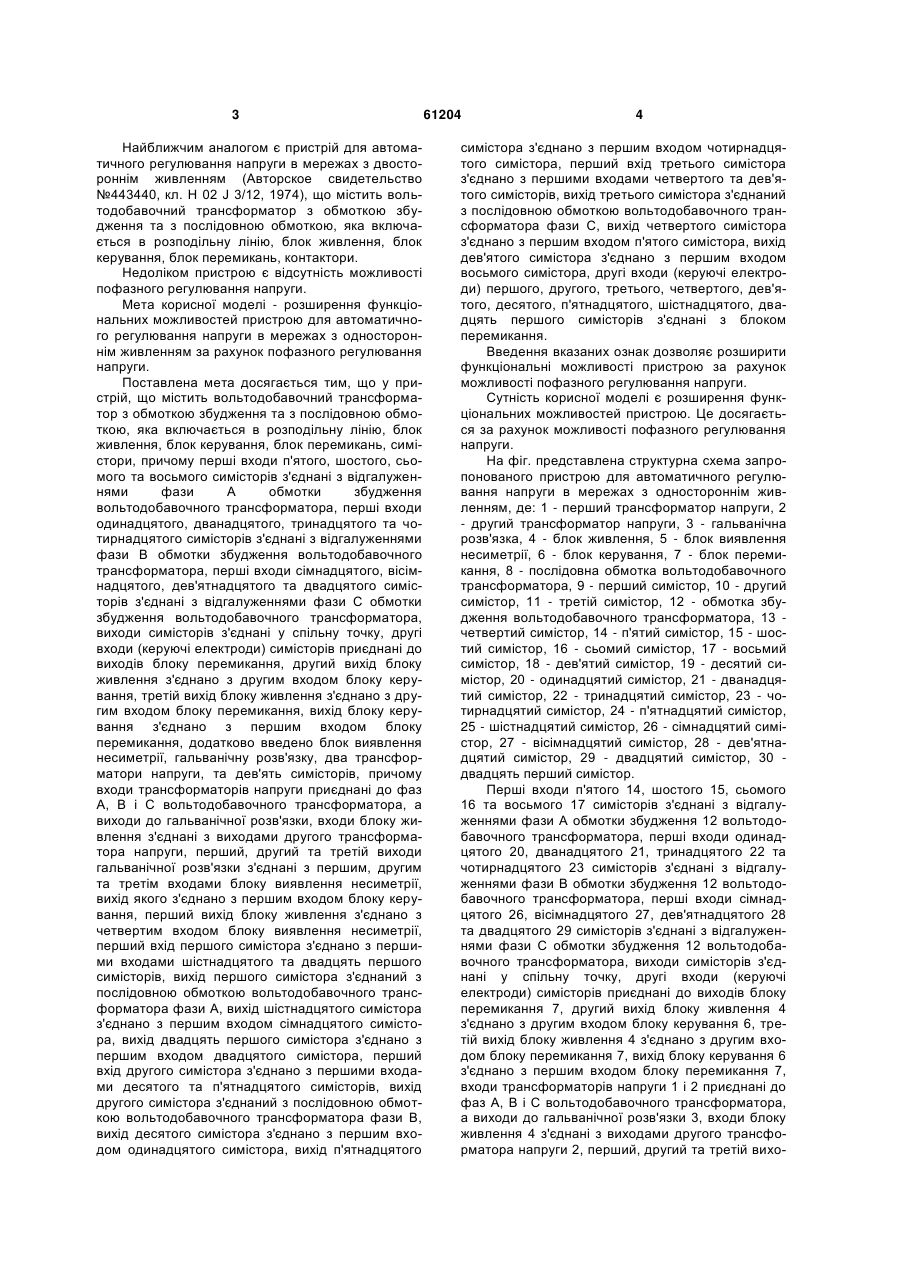

Пристрій для автоматичного регулювання напруги в мережах з одностороннім живленням, що містить вольтодобавочний трансформатор з обмоткою збудження та з послідовною обмоткою, яка включається в розподільну лінію, блок живлення, блок керування, блок перемикань, симістори, причому перші входи п'ятого, шостого, сьомого та восьмого симісторів з'єднані з відгалуженнями фази А обмотки збудження вольтодобавочного трансформатора, перші входи одинадцятого, дванадцятого, тринадцятого та чотирнадцятого симісторів з'єднані з відгалуженнями фази В обмотки збудження вольтодобавочного трансформатора, перші входи сімнадцятого, вісімнадцятого, дев'ятнадцятого та двадцятого симісторів з'єднані з відгалуженнями фази С обмотки збудження вольтодобавочного трансформатора, виходи симісторів з'єднані у спільну точку, другі входи (керуючі електроди) симісторів приєднані до виходів блока перемикання, другий вихід блока живлення з'єднано з другим входом блока керування, третій вихід блока живлення з'єднано з другим входом блока перемикання, вихід блока керування з'єднано з першим входом блока перемикання, який відрізняється тим, що до нього введено блок виявлення несиметрії, гальванічну розв'язку, два трансформатори напруги та дев'ять симісторів, причому входи трансформаторів напруги приєднані до фаз А, В і С вольтодобавочного трансформатора, а U 2 UA 1 3 Найближчим аналогом є пристрій для автоматичного регулювання напруги в мережах з двостороннім живленням (Авторское свидетельство №443440, кл. Н 02 J 3/12, 1974), що містить вольтодобавочний трансформатор з обмоткою збудження та з послідовною обмоткою, яка включається в розподільну лінію, блок живлення, блок керування, блок перемикань, контактори. Недоліком пристрою є відсутність можливості пофазного регулювання напруги. Мета корисної моделі - розширення функціональних можливостей пристрою для автоматичного регулювання напруги в мережах з одностороннім живленням за рахунок пофазного регулювання напруги. Поставлена мета досягається тим, що у пристрій, що містить вольтодобавочний трансформатор з обмоткою збудження та з послідовною обмоткою, яка включається в розподільну лінію, блок живлення, блок керування, блок перемикань, симістори, причому перші входи п'ятого, шостого, сьомого та восьмого симісторів з'єднані з відгалуженнями фази А обмотки збудження вольтодобавочного трансформатора, перші входи одинадцятого, дванадцятого, тринадцятого та чотирнадцятого симісторів з'єднані з відгалуженнями фази В обмотки збудження вольтодобавочного трансформатора, перші входи сімнадцятого, вісімнадцятого, дев'ятнадцятого та двадцятого симісторів з'єднані з відгалуженнями фази С обмотки збудження вольтодобавочного трансформатора, виходи симісторів з'єднані у спільну точку, другі входи (керуючі електроди) симісторів приєднані до виходів блоку перемикання, другий вихід блоку живлення з'єднано з другим входом блоку керування, третій вихід блоку живлення з'єднано з другим входом блоку перемикання, вихід блоку керування з'єднано з першим входом блоку перемикання, додатково введено блок виявлення несиметрії, гальванічну розв'язку, два трансформатори напруги, та дев'ять симісторів, причому входи трансформаторів напруги приєднані до фаз А, В і С вольтодобавочного трансформатора, а виходи до гальванічної розв'язки, входи блоку живлення з'єднані з виходами другого трансформатора напруги, перший, другий та третій виходи гальванічної розв'язки з'єднані з першим, другим та третім входами блоку виявлення несиметрії, вихід якого з'єднано з першим входом блоку керування, перший вихід блоку живлення з'єднано з четвертим входом блоку виявлення несиметрії, перший вхід першого симістора з'єднано з першими входами шістнадцятого та двадцять першого симісторів, вихід першого симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази А, вихід шістнадцятого симістора з'єднано з першим входом сімнадцятого симістора, вихід двадцять першого симістора з'єднано з першим входом двадцятого симістора, перший вхід другого симістора з'єднано з першими входами десятого та п'ятнадцятого симісторів, вихід другого симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази В, вихід десятого симістора з'єднано з першим входом одинадцятого симістора, вихід п'ятнадцятого 61204 4 симістора з'єднано з першим входом чотирнадцятого симістора, перший вхід третього симістора з'єднано з першими входами четвертого та дев'ятого симісторів, вихід третього симістора з'єднаний з послідовною обмоткою вольтодобавочного трансформатора фази С, вихід четвертого симістора з'єднано з першим входом п'ятого симістора, вихід дев'ятого симістора з'єднано з першим входом восьмого симістора, другі входи (керуючі електроди) першого, другого, третього, четвертого, дев'ятого, десятого, п'ятнадцятого, шістнадцятого, двадцять першого симісторів з'єднані з блоком перемикання. Введення вказаних ознак дозволяє розширити функціональні можливості пристрою за рахунок можливості пофазного регулювання напруги. Сутність корисної моделі є розширення функціональних можливостей пристрою. Це досягається за рахунок можливості пофазного регулювання напруги. На фіг. представлена структурна схема запропонованого пристрою для автоматичного регулювання напруги в мережах з одностороннім живленням, де: 1 - перший трансформатор напруги, 2 - другий трансформатор напруги, 3 - гальванічна розв'язка, 4 - блок живлення, 5 - блок виявлення несиметрії, 6 - блок керування, 7 - блок перемикання, 8 - послідовна обмотка вольтодобавочного трансформатора, 9 - перший симістор, 10 - другий симістор, 11 - третій симістор, 12 - обмотка збудження вольтодобавочного трансформатора, 13 четвертий симістор, 14 - п'ятий симістор, 15 - шостий симістор, 16 - сьомий симістор, 17 - восьмий симістор, 18 - дев'ятий симістор, 19 - десятий симістор, 20 - одинадцятий симістор, 21 - дванадцятий симістор, 22 - тринадцятий симістор, 23 - чотирнадцятий симістор, 24 - п'ятнадцятий симістор, 25 - шістнадцятий симістор, 26 - сімнадцятий симістор, 27 - вісімнадцятий симістор, 28 - дев'ятнадцятий симістор, 29 - двадцятий симістор, 30 двадцять перший симістор. Перші входи п'ятого 14, шостого 15, сьомого 16 та восьмого 17 симісторів з'єднані з відгалуженнями фази А обмотки збудження 12 вольтодобавочного трансформатора, перші входи одинадцятого 20, дванадцятого 21, тринадцятого 22 та чотирнадцятого 23 симісторів з'єднані з відгалуженнями фази В обмотки збудження 12 вольтодобавочного трансформатора, перші входи сімнадцятого 26, вісімнадцятого 27, дев'ятнадцятого 28 та двадцятого 29 симісторів з'єднані з відгалуженнями фази С обмотки збудження 12 вольтодобавочного трансформатора, виходи симісторів з'єднані у спільну точку, другі входи (керуючі електроди) симісторів приєднані до виходів блоку перемикання 7, другий вихід блоку живлення 4 з'єднано з другим входом блоку керування 6, третій вихід блоку живлення 4 з'єднано з другим входом блоку перемикання 7, вихід блоку керування 6 з'єднано з першим входом блоку перемикання 7, входи трансформаторів напруги 1 і 2 приєднані до фаз А, В і С вольтодобавочного трансформатора, а виходи до гальванічної розв'язки 3, входи блоку живлення 4 з'єднані з виходами другого трансформатора напруги 2, перший, другий та третій вихо 5 ди гальванічної розв'язки 3 з'єднані з першим, другим та третім входами блоку виявлення несиметрії 5, вихід якого з'єднано з першим входом блоку керування 6, перший вихід блоку живлення 4 з'єднано з четвертим входом блоку виявлення несиметрії 5, перший вхід першого 9 симістора з'єднано з першими входами шістнадцятого 25 та двадцять першого 30 симісторів, вихід першого 9 симістора з'єднаний з послідовною обмоткою 8 вольтодобавочного трансформатора фази А, вихід шістнадцятого 25 симістора з'єднано з першим входом сімнадцятого 26 симістора, вихід двадцять першого 30 симістора з'єднано з першим входом двадцятого 29 симістора, перший вхід другого 10 симістора з'єднано з першими входами десятого 19 та п'ятнадцятого 24 симісторів, вихід другого 10 симістора з'єднаний з послідовною обмоткою 8 вольтодобавочного трансформатора фази В, вихід десятого 19 симістора з'єднано з першим входом одинадцятого 20 симістора, вихід п'ятнадцятого 24 симістора з'єднано з першим входом чотирнадцятого 23 симістора, перший вхід третього 11 симістора з'єднано з першими входами четвертого 13 та дев'ятого 18 симісторів, вихід третього 11 симістора з'єднаний з послідовною обмоткою 8 вольтодобавочного трансформатора фази С, вихід четвертого 13 симістора з'єднано з першим входом п'ятого 14 симістора, вихід дев'ятого 18 симістора з'єднано з першим входом восьмого 17 симістора, другі входи (керуючі електроди) першого 9, другого 10, третього 11, четвертого 13, дев'ятого 18, десятого 19, п'ятнадцятого 24, шістнадцятого 25, двадцять першого 30 симісторів з'єднані з блоком перемикання 7. Пристрій функціонує таким чином. Значення напруги від фаз А, В, С через трансформатори напруги 1 і 2, поступає на гальванічну розв'язку 3, далі з гальванічної розв'язки 3 значення напруг з першого, другого та третього виходів поступає на перший, другий та третій входи блоку виявлення несиметрії 5. З виходу блоку виявлення несиметрії 5 отримані значення напруги поступають на перший вхід блоку керування 6. Блок керування 6 виконує пофазне порівняння значення напруг. Після порівняння блок керування 6 дає команду на блок перемикання 7 на пофазне відкривання або закривання того чи іншого симістора, причому в кожній фазі можуть відкритися або закриватися різні симістори таким чином, щоб значення напруги на затискачах послідовної обмотки вольтодобавочного трансформатора було симетричним. Блок керування 6, блок виявлення несиметрії 5 та блок перемикання 7 живляться від блоку живлення 4. Наприклад, якщо на блок керування 6 прийшли значення напруги UАUB>UС
ДивитисяДодаткова інформація
Назва патенту англійськоюAutomatic control voltage device for mains with single supply
Автори англійськоюMiroshnyk Oleksandr Oleksandrovych
Назва патенту російськоюУстройство для автоматического регулирования напряжения в сетях с односторонним питанием
Автори російськоюМирошник Александр Александрович
МПК / Мітки
МПК: H02J 3/12
Мітки: живленням, одностороннім, регулювання, автоматичного, мережах, пристрій, напруги
