Спосіб побудови і експлуатації універсального мобільного ремонтно-діагностичного модуля

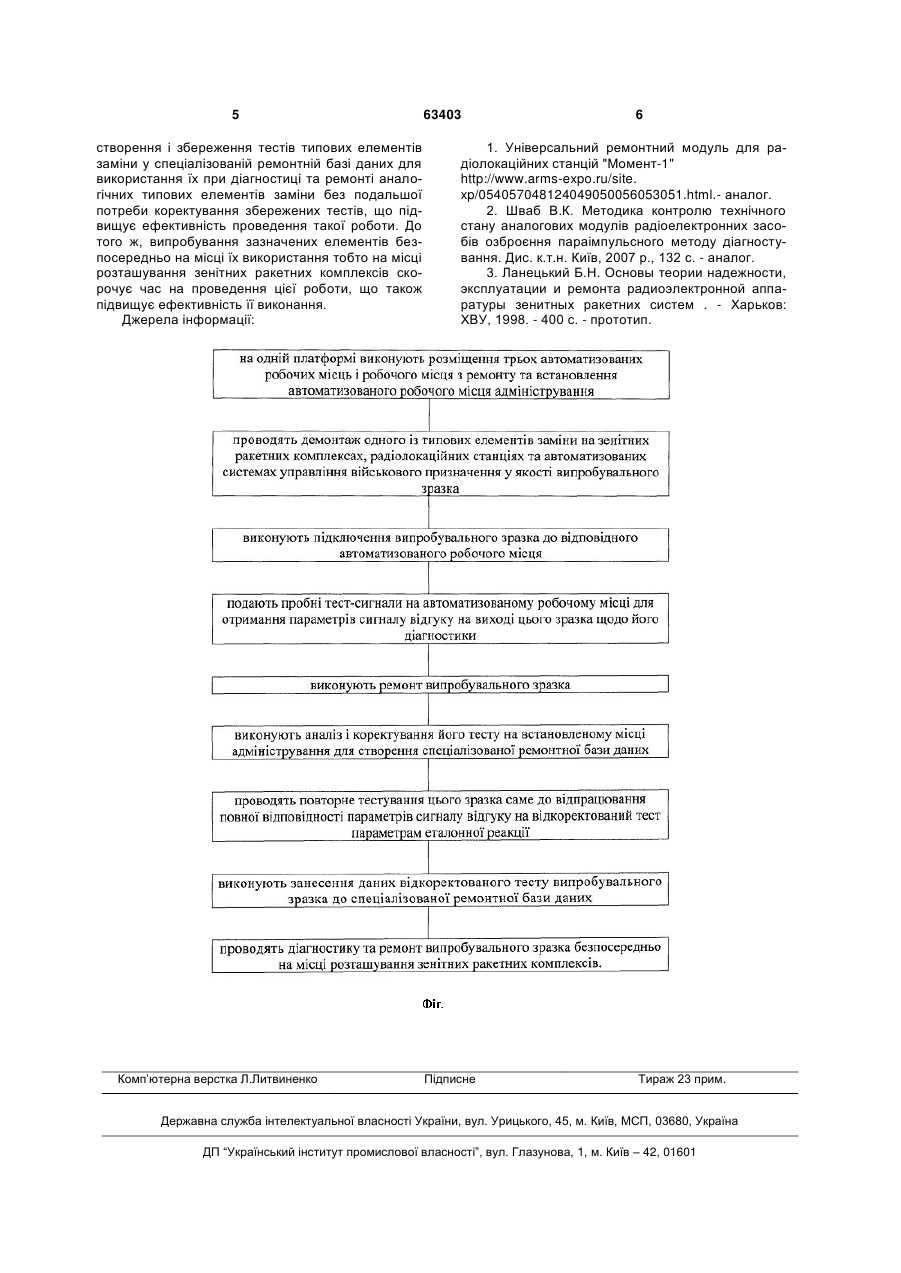

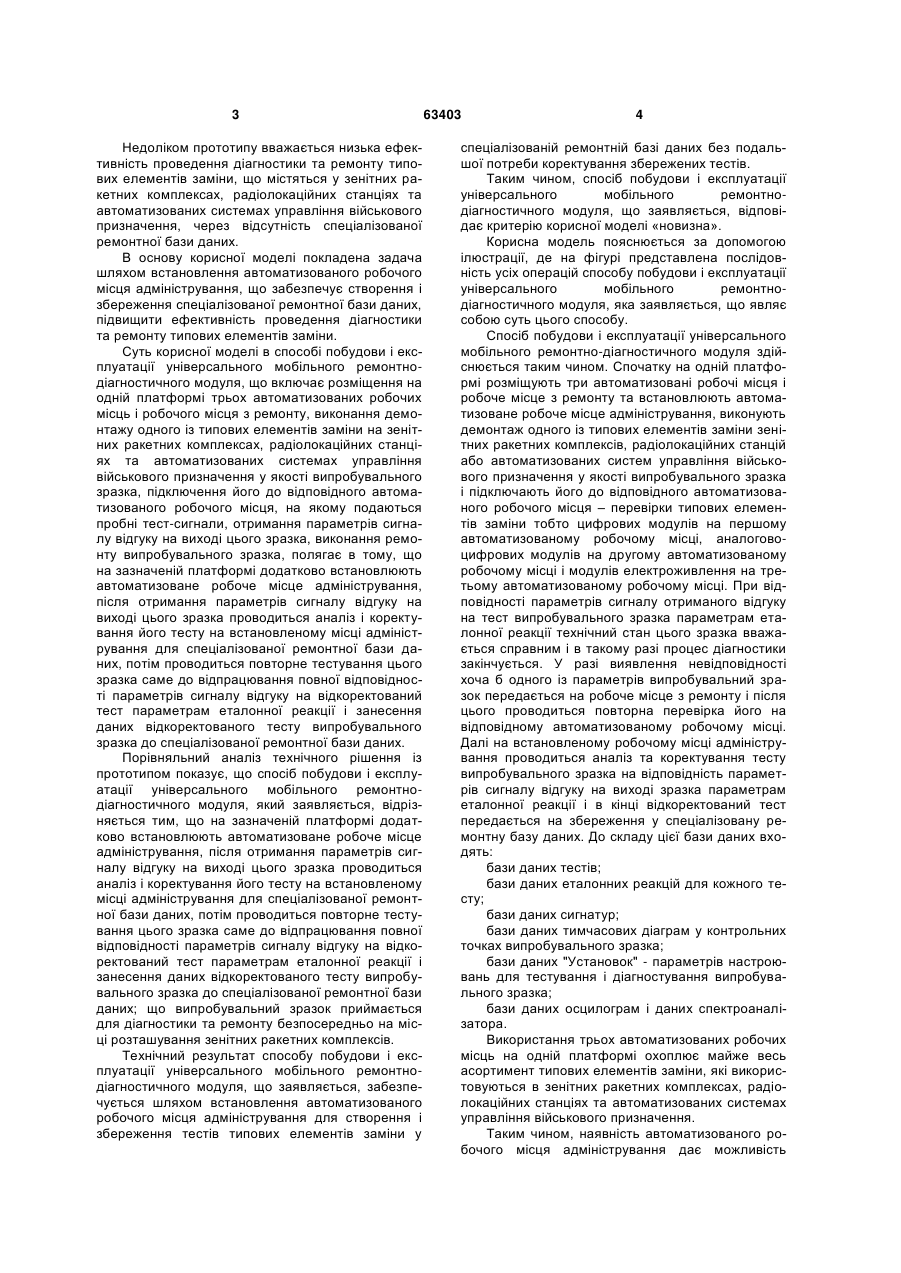

1. Спосіб побудови і експлуатації універсального мобільного ремонтно-діагностичного модуля, що включає розміщення на одній платформі трьох автоматизованих робочих місць і робочого місця з ремонту, виконання демонтажу одного із типових елементів заміни на зенітних ракетних комплексах, радіолокаційних станціях та автоматизованих системах управління військового призначення як ви пробувального зразка, підключення його до відповідного автоматизованого робочого місця, на якому подаються пробні тест-сигнали, отримання параметрів сигналу відгуку на виході цього зразка, виконання ремонту випробувального зразка, який відрізняється тим, що на зазначеній платформі додатково встановлюють автоматизоване робоче місце адміністрування, після отримання параметрів сигналу відгуку на виході цього зразка проводиться аналіз і коректування його тесту на встановленому місці адміністрування для спеціалізованої ремонтної бази даних, потім проводиться повторне тестування цього зразка саме до відпрацювання повної відповідності параметрів сигналу відгуку на відкоректований тест параметрам еталонної реакції і занесення даних відкоректованого тесту випробувального зразка до спеціалізованої ремонтної бази даних. 2. Спосіб за п. 1, який відрізняється тим, що випробувальний зразок приймається для діагностики та ремонту безпосередньо на місці розташування зенітних ракетних комплексів. Корисна модель відноситься до галузі військової техніки, зокрема до способів проведення діагностики та ремонту складових елементів радіоелектронної апаратури зенітних ракетних комплексів, радіолокаційних станцій та автоматизованих систем управління військового призначення, а саме до способу побудови і експлуатації універсального мобільного ремонтно-діагностичного модуля. Відомими аналогами вважаються способи діагностики і ремонту типових елементів заміни [1, 2], що включають розміщення автоматизованого робочого місця, виконання демонтажу типового елемента заміни з радіоелектронної апаратури, підключення його до робочого місця і отримання параметрів сигналу відгуку на виході цього елемента. До недоліків зазначених аналогів відноситься виконання діагностики і ремонту тільки окремих типових елементів заміни через відсутність можливості створення ремонтної бази даних для пе ревірки зазначених елементів, тоді, як військова техніка Збройних Сил України містить великий асортимент таких елементів, які потребують періодичної перевірки на працездатність. Найбільш близьким технічним рішенням, як по суті, так і по задачах, що вирішуються, яке обрано за найближчий аналог (прототип), є спосіб побудови і експлуатації універсального мобільного ремонтно-діагностичного модуля, що включає розміщення на одній платформі трьох автоматизованих робочих місць і робочого місця з ремонту, виконання демонтажу одного із типових елементів заміни на зенітних ракетних комплексах, радіолокаційних станціях та автоматизованих системах управління військового призначення у якості випробувального зразка, підключення його до відповідного автоматизованого робочого місця, на якому подаються пробні тест-сигнали, отримання параметрів сигналу відгуку на виході цього зразка, виконання ремонту випробувального зразка [3]. U 2 (13) 1 УНІВЕРСАЛЬНОГО 63403 ЕКСПЛУАТАЦІЇ (11) І UA (54) СПОСІБ ПОБУДОВИ ДІАГНОСТИЧНОГО МОДУЛЯ (19) ДЕРЖАВНА СЛУЖБА ІНТЕЛЕКТУАЛЬНОЇ ВЛАСНОСТІ УКРАЇНИ 3 Недоліком прототипу вважається низька ефективність проведення діагностики та ремонту типових елементів заміни, що містяться у зенітних ракетних комплексах, радіолокаційних станціях та автоматизованих системах управління військового призначення, через відсутність спеціалізованої ремонтної бази даних. В основу корисної моделі покладена задача шляхом встановлення автоматизованого робочого місця адміністрування, що забезпечує створення і збереження спеціалізованої ремонтної бази даних, підвищити ефективність проведення діагностики та ремонту типових елементів заміни. Суть корисної моделі в способі побудови і експлуатації універсального мобільного ремонтнодіагностичного модуля, що включає розміщення на одній платформі трьох автоматизованих робочих місць і робочого місця з ремонту, виконання демонтажу одного із типових елементів заміни на зенітних ракетних комплексах, радіолокаційних станціях та автоматизованих системах управління військового призначення у якості випробувального зразка, підключення його до відповідного автоматизованого робочого місця, на якому подаються пробні тест-сигнали, отримання параметрів сигналу відгуку на виході цього зразка, виконання ремонту випробувального зразка, полягає в тому, що на зазначеній платформі додатково встановлюють автоматизоване робоче місце адміністрування, після отримання параметрів сигналу відгуку на виході цього зразка проводиться аналіз і коректування його тесту на встановленому місці адміністрування для спеціалізованої ремонтної бази даних, потім проводиться повторне тестування цього зразка саме до відпрацювання повної відповідності параметрів сигналу відгуку на відкоректований тест параметрам еталонної реакції і занесення даних відкоректованого тесту випробувального зразка до спеціалізованої ремонтної бази даних. Порівняльний аналіз технічного рішення із прототипом показує, що спосіб побудови і експлуатації універсального мобільного ремонтнодіагностичного модуля, який заявляється, відрізняється тим, що на зазначеній платформі додатково встановлюють автоматизоване робоче місце адміністрування, після отримання параметрів сигналу відгуку на виході цього зразка проводиться аналіз і коректування його тесту на встановленому місці адміністрування для спеціалізованої ремонтної бази даних, потім проводиться повторне тестування цього зразка саме до відпрацювання повної відповідності параметрів сигналу відгуку на відкоректований тест параметрам еталонної реакції і занесення даних відкоректованого тесту випробувального зразка до спеціалізованої ремонтної бази даних; що випробувальний зразок приймається для діагностики та ремонту безпосередньо на місці розташування зенітних ракетних комплексів. Технічний результат способу побудови і експлуатації універсального мобільного ремонтнодіагностичного модуля, що заявляється, забезпечується шляхом встановлення автоматизованого робочого місця адміністрування для створення і збереження тестів типових елементів заміни у 63403 4 спеціалізованій ремонтній базі даних без подальшої потреби коректування збережених тестів. Таким чином, спосіб побудови і експлуатації універсального мобільного ремонтнодіагностичного модуля, що заявляється, відповідає критерію корисної моделі «новизна». Корисна модель пояснюється за допомогою ілюстрації, де на фігурі представлена послідовність усіх операцій способу побудови і експлуатації універсального мобільного ремонтнодіагностичного модуля, яка заявляється, що являє собою суть цього способу. Спосіб побудови і експлуатації універсального мобільного ремонтно-діагностичного модуля здійснюється таким чином. Спочатку на одній платформі розміщують три автоматизовані робочі місця і робоче місце з ремонту та встановлюють автоматизоване робоче місце адміністрування, виконують демонтаж одного із типових елементів заміни зенітних ракетних комплексів, радіолокаційних станцій або автоматизованих систем управління військового призначення у якості випробувального зразка і підключають його до відповідного автоматизованого робочого місця – перевірки типових елементів заміни тобто цифрових модулів на першому автоматизованому робочому місці, аналоговоцифрових модулів на другому автоматизованому робочому місці і модулів електроживлення на третьому автоматизованому робочому місці. При відповідності параметрів сигналу отриманого відгуку на тест випробувального зразка параметрам еталонної реакції технічний стан цього зразка вважається справним і в такому разі процес діагностики закінчується. У разі виявлення невідповідності хоча б одного із параметрів випробувальний зразок передається на робоче місце з ремонту і після цього проводиться повторна перевірка його на відповідному автоматизованому робочому місці. Далі на встановленому робочому місці адміністрування проводиться аналіз та коректування тесту випробувального зразка на відповідність параметрів сигналу відгуку на виході зразка параметрам еталонної реакції і в кінці відкоректований тест передається на збереження у спеціалізовану ремонтну базу даних. До складу цієї бази даних входять: бази даних тестів; бази даних еталонних реакцій для кожного тесту; бази даних сигнатур; бази даних тимчасових діаграм у контрольних точках випробувального зразка; бази даних "Установок" - параметрів настроювань для тестування і діагностування випробувального зразка; бази даних осцилограм і даних спектроаналізатора. Використання трьох автоматизованих робочих місць на одній платформі охоплює майже весь асортимент типових елементів заміни, які використовуються в зенітних ракетних комплексах, радіолокаційних станціях та автоматизованих системах управління військового призначення. Таким чином, наявність автоматизованого робочого місця адміністрування дає можливість 5 створення і збереження тестів типових елементів заміни у спеціалізованій ремонтній базі даних для використання їх при діагностиці та ремонті аналогічних типових елементів заміни без подальшої потреби коректування збережених тестів, що підвищує ефективність проведення такої роботи. До того ж, випробування зазначених елементів безпосередньо на місці їх використання тобто на місці розташування зенітних ракетних комплексів скорочує час на проведення цієї роботи, що також підвищує ефективність її виконання. Джерела інформації: Комп’ютерна верстка Л.Литвиненко 63403 6 1. Універсальний ремонтний модуль для радіолокаційних станцій "Момент-1" http://www.arms-expo.ru/site. xp/054057048124049050056053051.html.- аналог. 2. Шваб В.К. Методика контролю технічного стану аналогових модулів радіоелектронних засобів озброєння параімпульсного методу діагностування. Дис. к.т.н. Київ, 2007 p., 132 с. - аналог. 3. Ланецький Б.Н. Основы теории надежности, эксплуатации и ремонта радиоэлектронной аппаратуры зенитных ракетних систем . - Харьков: ХВУ, 1998. - 400 с. - прототип. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
