Пристрій для видалення підстилки

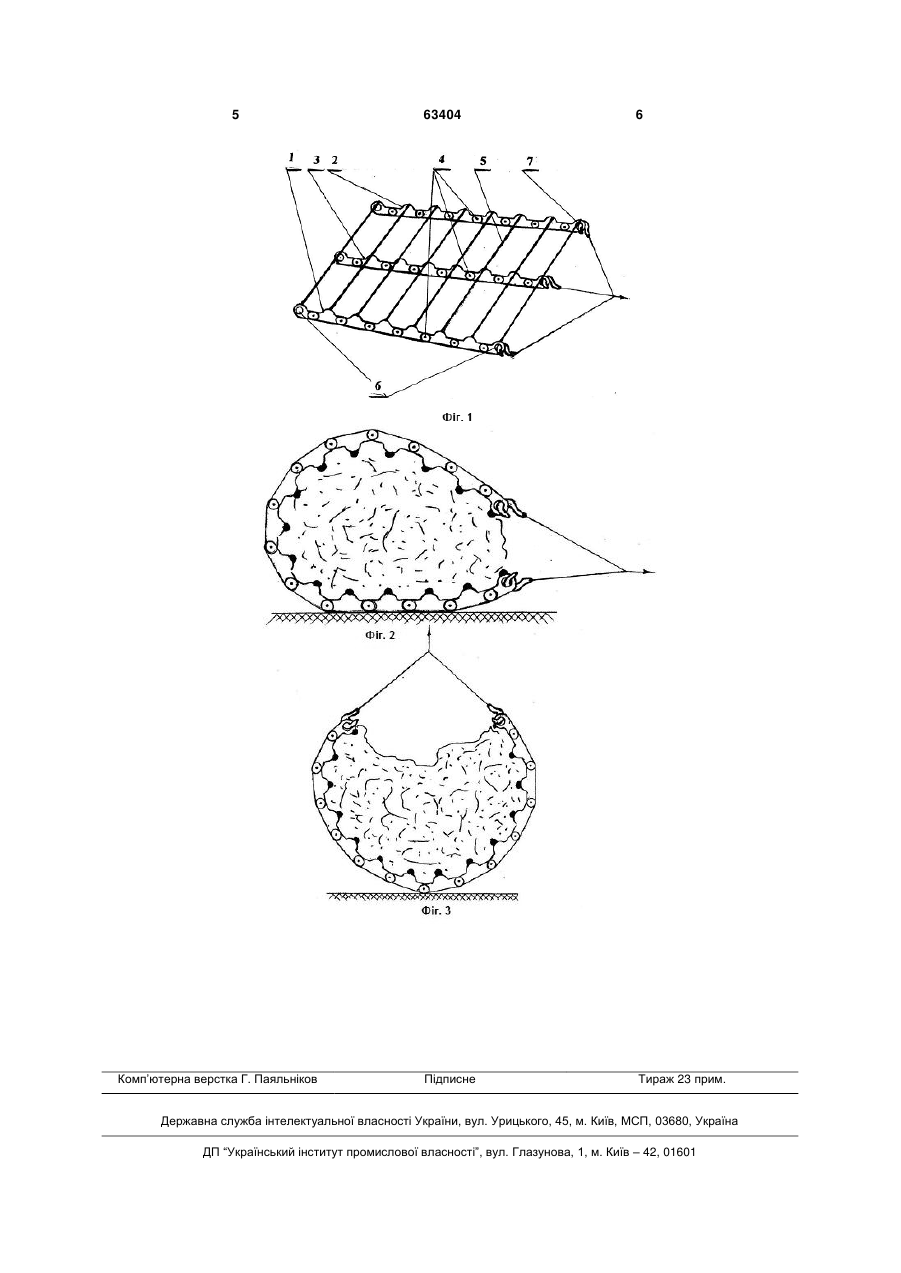

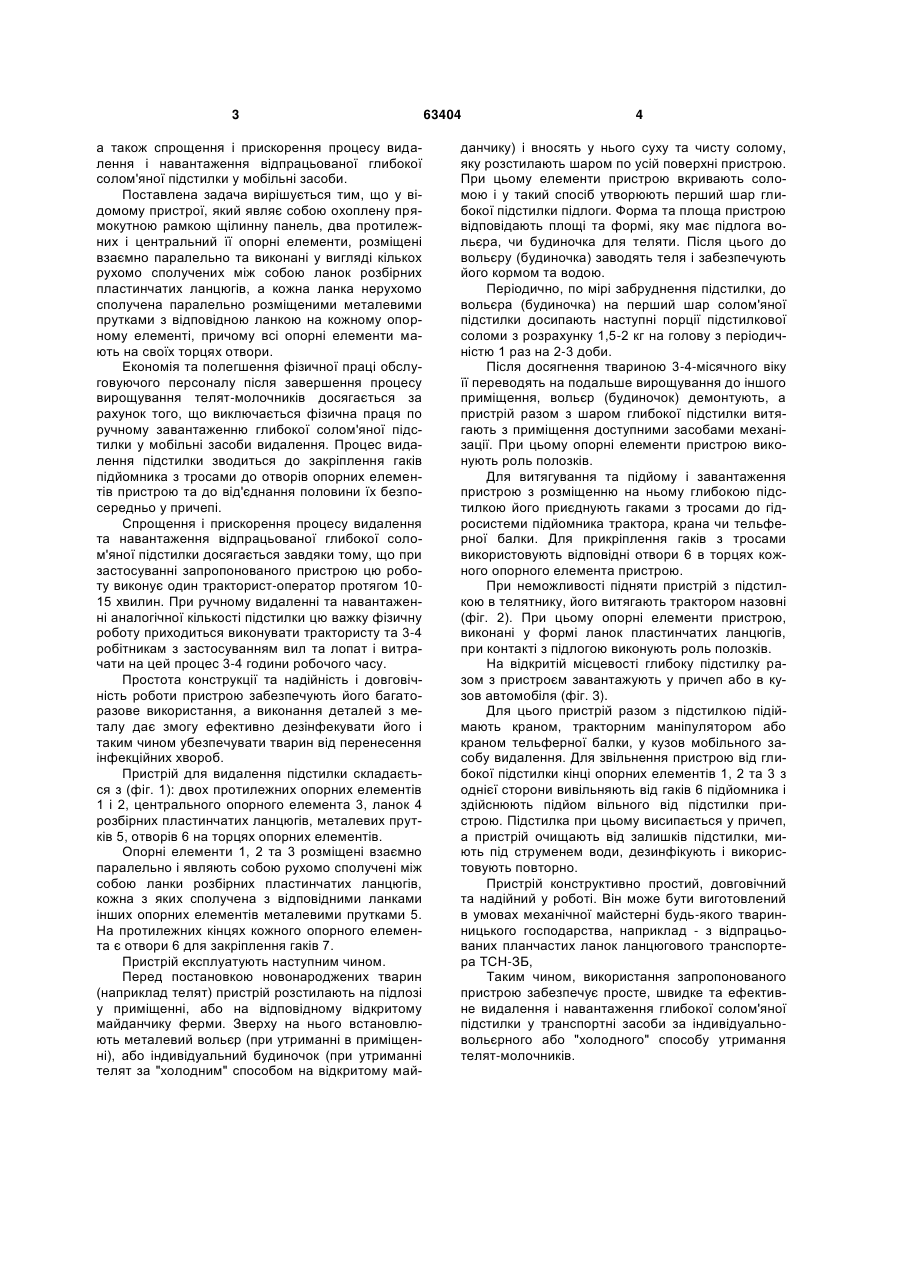

Пристрій для видалення підстилки, що являє собою охоплену прямокутною рамкою щілинну панель, який відрізняється тим, що її два протилежних і центральний опорні елементи розміщені взаємно паралельно та виконані у вигляді кількох рухомо сполучених між собою ланок розбірних пластинчатих ланцюгів, а кожна ланка нерухомо сполучена паралельно розміщеними металевими прутками з відповідною ланкою на кожному опорному елементі, причому всі опорні елементи мають на своїх торцях отвори. (19) (21) u201102569 (22) 04.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ЛІННІК ВАСИЛЬ СЕМЕНОВИЧ, МЕДВЕДЄВ АНДРІЙ ЮРІЙОВИЧ, НАУМОЧКІНА АНТОНІНА ВЛАСІВНА, НЕСТЕРЕНКО ВАЛЕНТИНА ВАСИЛІВНА, ІВАХНЕНКО РУСЛАН АНАТОЛІЙОВИЧ (73) ЛУГАНСЬКИЙ НАЦІОНАЛЬНИЙ АГРАРНИЙ УНІВЕРСИТЕТ 3 а також спрощення і прискорення процесу видалення і навантаження відпрацьованої глибокої солом'яної підстилки у мобільні засоби. Поставлена задача вирішується тим, що у відомому пристрої, який являє собою охоплену прямокутною рамкою щілинну панель, два протилежних і центральний її опорні елементи, розміщені взаємно паралельно та виконані у вигляді кількох рухомо сполучених між собою ланок розбірних пластинчатих ланцюгів, а кожна ланка нерухомо сполучена паралельно розміщеними металевими прутками з відповідною ланкою на кожному опорному елементі, причому всі опорні елементи мають на своїх торцях отвори. Економія та полегшення фізичної праці обслуговуючого персоналу після завершення процесу вирощування телят-молочників досягається за рахунок того, що виключається фізична праця по ручному завантаженню глибокої солом'яної підстилки у мобільні засоби видалення. Процес видалення підстилки зводиться до закріплення гаків підйомника з тросами до отворів опорних елементів пристрою та до від'єднання половини їх безпосередньо у причепі. Спрощення і прискорення процесу видалення та навантаження відпрацьованої глибокої солом'яної підстилки досягається завдяки тому, що при застосуванні запропонованого пристрою цю роботу виконує один тракторист-оператор протягом 1015 хвилин. При ручному видаленні та навантаженні аналогічної кількості підстилки цю важку фізичну роботу приходиться виконувати трактористу та 3-4 робітникам з застосуванням вил та лопат і витрачати на цей процес 3-4 години робочого часу. Простота конструкції та надійність і довговічність роботи пристрою забезпечують його багаторазове використання, а виконання деталей з металу дає змогу ефективно дезінфекувати його і таким чином убезпечувати тварин від перенесення інфекційних хвороб. Пристрій для видалення підстилки складається з (фіг. 1): двох протилежних опорних елементів 1 і 2, центрального опорного елемента 3, ланок 4 розбірних пластинчатих ланцюгів, металевих прутків 5, отворів 6 на торцях опорних елементів. Опорні елементи 1, 2 та 3 розміщені взаємно паралельно і являють собою рухомо сполучені між собою ланки розбірних пластинчатих ланцюгів, кожна з яких сполучена з відповідними ланками інших опорних елементів металевими прутками 5. На протилежних кінцях кожного опорного елемента є отвори 6 для закріплення гаків 7. Пристрій експлуатують наступним чином. Перед постановкою новонароджених тварин (наприклад телят) пристрій розстилають на підлозі у приміщенні, або на відповідному відкритому майданчику ферми. Зверху на нього встановлюють металевий вольєр (при утриманні в приміщенні), або індивідуальний будиночок (при утриманні телят за "холодним" способом на відкритому май 63404 4 данчику) і вносять у нього суху та чисту солому, яку розстилають шаром по усій поверхні пристрою. При цьому елементи пристрою вкривають соломою і у такий спосіб утворюють перший шар глибокої підстилки підлоги. Форма та площа пристрою відповідають площі та формі, яку має підлога вольєра, чи будиночка для теляти. Після цього до вольєру (будиночка) заводять теля і забезпечують його кормом та водою. Періодично, по мірі забруднення підстилки, до вольєра (будиночка) на перший шар солом'яної підстилки досипають наступні порції підстилкової соломи з розрахунку 1,5-2 кг на голову з періодичністю 1 раз на 2-3 доби. Після досягнення твариною 3-4-місячного віку її переводять на подальше вирощування до іншого приміщення, вольєр (будиночок) демонтують, а пристрій разом з шаром глибокої підстилки витягають з приміщення доступними засобами механізації. При цьому опорні елементи пристрою виконують роль полозків. Для витягування та підйому і завантаження пристрою з розміщенню на ньому глибокою підстилкою його приєднують гаками з тросами до гідросистеми підйомника трактора, крана чи тельферної балки. Для прикріплення гаків з тросами використовують відповідні отвори 6 в торцях кожного опорного елемента пристрою. При неможливості підняти пристрій з підстилкою в телятнику, його витягають трактором назовні (фіг. 2). При цьому опорні елементи пристрою, виконані у формі ланок пластинчатих ланцюгів, при контакті з підлогою виконують роль полозків. На відкритій місцевості глибоку підстилку разом з пристроєм завантажують у причеп або в кузов автомобіля (фіг. 3). Для цього пристрій разом з підстилкою підіймають краном, тракторним маніпулятором або краном тельферної балки, у кузов мобільного засобу видалення. Для звільнення пристрою від глибокої підстилки кінці опорних елементів 1, 2 та 3 з однієї сторони вивільняють від гаків 6 підйомника і здійснюють підйом вільного від підстилки пристрою. Підстилка при цьому висипається у причеп, а пристрій очищають від залишків підстилки, миють під струменем води, дезинфікують і використовують повторно. Пристрій конструктивно простий, довговічний та надійний у роботі. Він може бути виготовлений в умовах механічної майстерні будь-якого тваринницького господарства, наприклад - з відпрацьованих планчастих ланок ланцюгового транспортера ТСН-ЗБ, Таким чином, використання запропонованого пристрою забезпечує просте, швидке та ефективне видалення і навантаження глибокої солом'яної підстилки у транспортні засоби за індивідуальновольєрного або "холодного" способу утримання телят-молочників. 5 Комп’ютерна верстка Г. Паяльніков 63404 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
