Вихрострумовий дефектоскоп для контролю металевих виробів

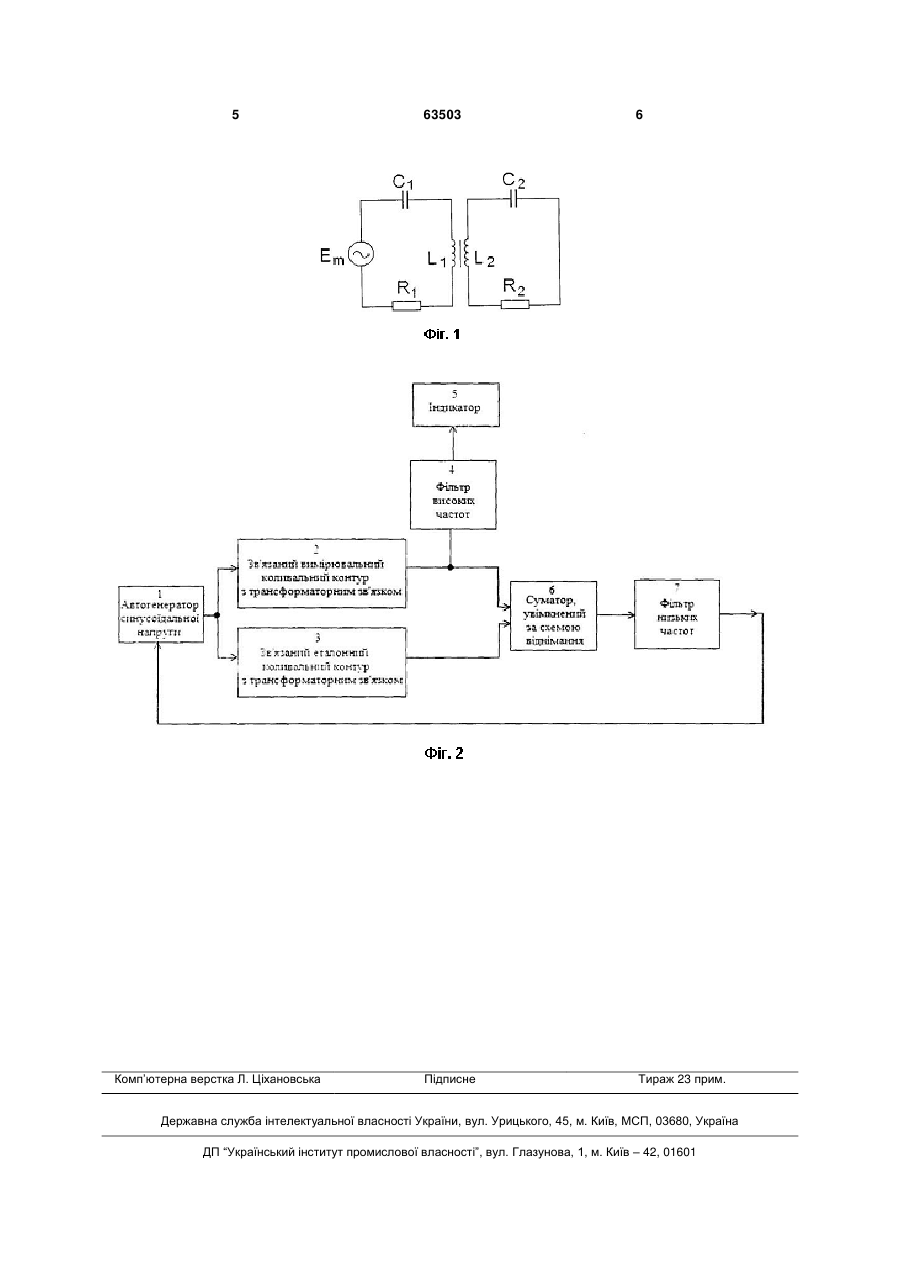

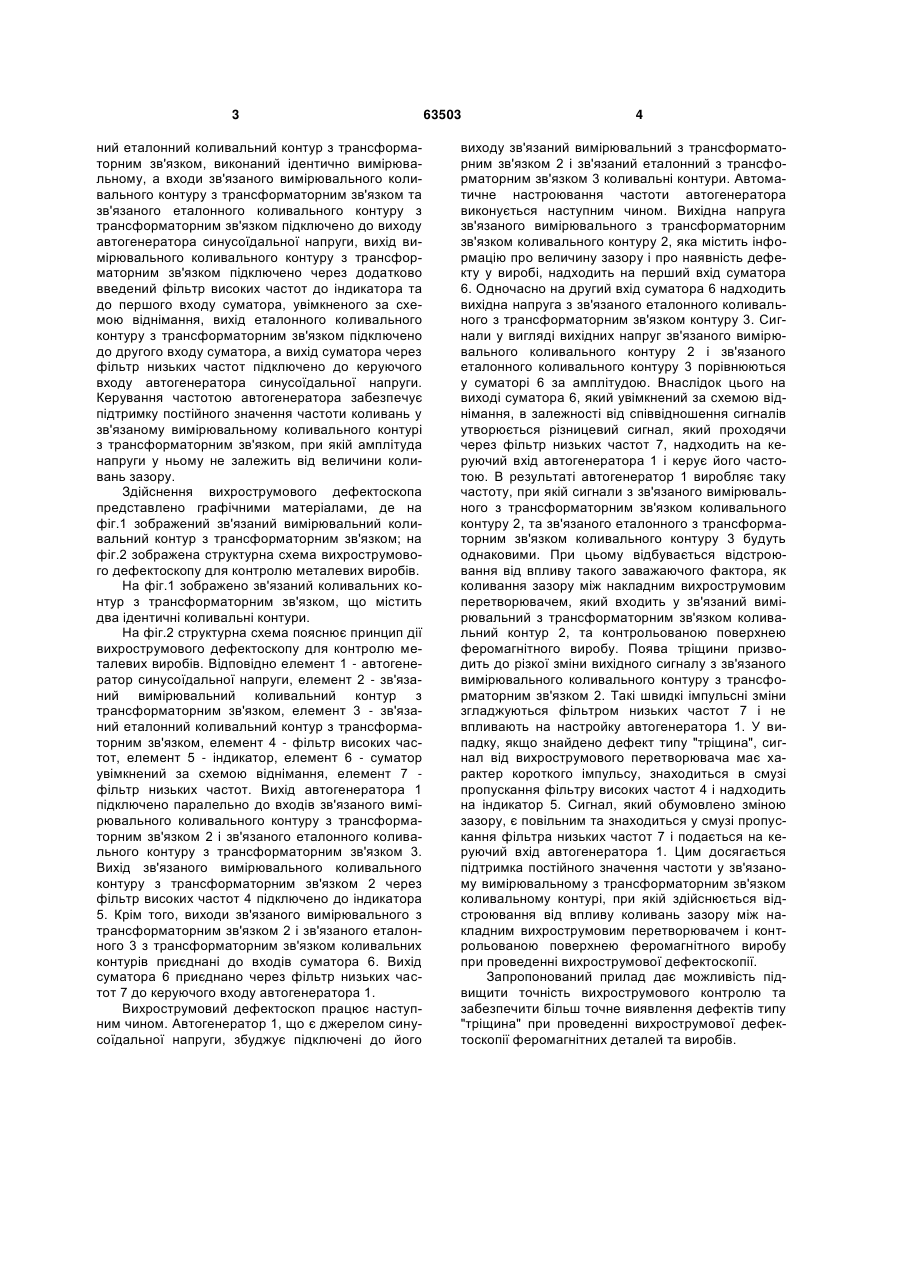

Вихрострумовий дефектоскоп для контролю металевих виробів, що містить послідовно з'єднані автогенератор синусоїдальної напруги, індикатор, суматор, увімкнений за схемою віднімання, і фільтр низьких частот, який відрізняється тим, що у вимірювальну систему, яка містить вимірювальний коливальний контур, додатково вводять ідентичний коливальний контур для створення зв'язаного вимірювального коливального контуру з трансформаторним зв'язком, крім того, у вимірю 3 ний еталонний коливальний контур з трансформаторним зв'язком, виконаний ідентично вимірювальному, а входи зв'язаного вимірювального коливального контуру з трансформаторним зв'язком та зв'язаного еталонного коливального контуру з трансформаторним зв'язком підключено до виходу автогенератора синусоїдальної напруги, вихід вимірювального коливального контуру з трансформаторним зв'язком підключено через додатково введений фільтр високих частот до індикатора та до першого входу суматора, увімкненого за схемою віднімання, вихід еталонного коливального контуру з трансформаторним зв'язком підключено до другого входу суматора, а вихід суматора через фільтр низьких частот підключено до керуючого входу автогенератора синусоїдальної напруги. Керування частотою автогенератора забезпечує підтримку постійного значення частоти коливань у зв'язаному вимірювальному коливального контурі з трансформаторним зв'язком, при якій амплітуда напруги у ньому не залежить від величини коливань зазору. Здійснення вихрострумового дефектоскопа представлено графічними матеріалами, де на фіг.1 зображений зв'язаний вимірювальний коливальний контур з трансформаторним зв'язком; на фіг.2 зображена структурна схема вихрострумового дефектоскопу для контролю металевих виробів. На фіг.1 зображено зв'язаний коливальних контур з трансформаторним зв'язком, що містить два ідентичні коливальні контури. На фіг.2 структурна схема пояснює принцип дії вихрострумового дефектоскопу для контролю металевих виробів. Відповідно елемент 1 - автогенератор синусоїдальної напруги, елемент 2 - зв'язаний вимірювальний коливальний контур з трансформаторним зв'язком, елемент 3 - зв'язаний еталонний коливальний контур з трансформаторним зв'язком, елемент 4 - фільтр високих частот, елемент 5 - індикатор, елемент 6 - суматор увімкнений за схемою віднімання, елемент 7 фільтр низьких частот. Вихід автогенератора 1 підключено паралельно до входів зв'язаного вимірювального коливального контуру з трансформаторним зв'язком 2 і зв'язаного еталонного коливального контуру з трансформаторним зв'язком 3. Вихід зв'язаного вимірювального коливального контуру з трансформаторним зв'язком 2 через фільтр високих частот 4 підключено до індикатора 5. Крім того, виходи зв'язаного вимірювального з трансформаторним зв'язком 2 і зв'язаного еталонного 3 з трансформаторним зв'язком коливальних контурів приєднані до входів суматора 6. Вихід суматора 6 приєднано через фільтр низьких частот 7 до керуючого входу автогенератора 1. Вихрострумовий дефектоскоп працює наступним чином. Автогенератор 1, що є джерелом синусоїдальної напруги, збуджує підключені до його 63503 4 виходу зв'язаний вимірювальний з трансформаторним зв'язком 2 і зв'язаний еталонний з трансформаторним зв'язком 3 коливальні контури. Автоматичне настроювання частоти автогенератора виконується наступним чином. Вихідна напруга зв'язаного вимірювального з трансформаторним зв'язком коливального контуру 2, яка містить інформацію про величину зазору і про наявність дефекту у виробі, надходить на перший вхід суматора 6. Одночасно на другий вхід суматора 6 надходить вихідна напруга з зв'язаного еталонного коливального з трансформаторним зв'язком контуру 3. Сигнали у вигляді вихідних напруг зв'язаного вимірювального коливального контуру 2 і зв'язаного еталонного коливального контуру 3 порівнюються у суматорі 6 за амплітудою. Внаслідок цього на виході суматора 6, який увімкнений за схемою віднімання, в залежності від співвідношення сигналів утворюється різницевий сигнал, який проходячи через фільтр низьких частот 7, надходить на керуючий вхід автогенератора 1 і керує його частотою. В результаті автогенератор 1 виробляє таку частоту, при якій сигнали з зв'язаного вимірювального з трансформаторним зв'язком коливального контуру 2, та зв'язаного еталонного з трансформаторним зв'язком коливального контуру 3 будуть однаковими. При цьому відбувається відстроювання від впливу такого заважаючого фактора, як коливання зазору між накладним вихрострумовим перетворювачем, який входить у зв'язаний вимірювальний з трансформаторним зв'язком коливальний контур 2, та контрольованою поверхнею феромагнітного виробу. Поява тріщини призводить до різкої зміни вихідного сигналу з зв'язаного вимірювального коливального контуру з трансформаторним зв'язком 2. Такі швидкі імпульсні зміни згладжуються фільтром низьких частот 7 і не впливають на настройку автогенератора 1. У випадку, якщо знайдено дефект типу "тріщина", сигнал від вихрострумового перетворювача має характер короткого імпульсу, знаходиться в смузі пропускання фільтру високих частот 4 і надходить на індикатор 5. Сигнал, який обумовлено зміною зазору, є повільним та знаходиться у смузі пропускання фільтра низьких частот 7 і подається на керуючий вхід автогенератора 1. Цим досягається підтримка постійного значення частоти у зв'язаному вимірювальному з трансформаторним зв'язком коливальному контурі, при якій здійснюється відстроювання від впливу коливань зазору між накладним вихрострумовим перетворювачем і контрольованою поверхнею феромагнітного виробу при проведенні вихрострумової дефектоскопії. Запропонований прилад дає можливість підвищити точність вихрострумового контролю та забезпечити більш точне виявлення дефектів типу "тріщина" при проведенні вихрострумової дефектоскопії феромагнітних деталей та виробів. 5 Комп’ютерна верстка Л. Ціхановська 63503 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
