Гасник гідравлічних ударів
Номер патенту: 63504
Опубліковано: 10.10.2011
Автори: Оришака Володимир Олексійович, Зіновік Михайло Аркадійович, Ткач Анатолій Анатолійович, Зіновік Олена Валентинівна, Тищенко Людмила Василівна, Оришака Олег Володимирович
Формула / Реферат
Гасник гідравлічний ударів, що містить елемент для зменшення тиску ударної хвилі, який відрізняється тим, що елемент для зменшення силового впливу ударної хвилі на стінку трубопроводу, наприклад заглушений з обох боків гумовий шланг розташований в середині вздовж відрізка-супутника, що встановлений попутно магістральному трубопроводу, при цьому перше приєднання відрізка-супутника до магістрального трубопроводу розташовано після зворотного клапана насосної станції.
Текст

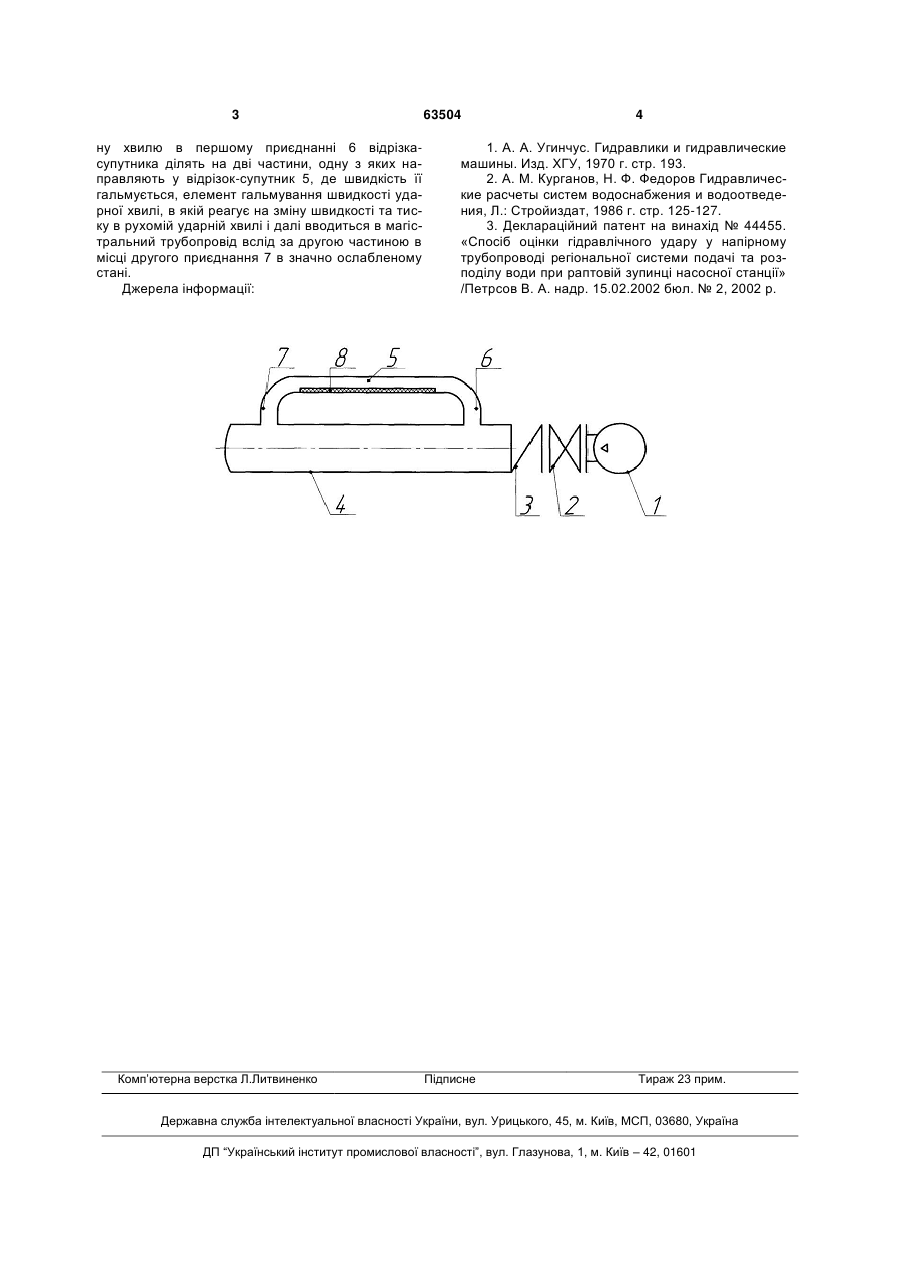

Гасник гідравлічний ударів, що містить елемент для зменшення тиску ударної хвилі, який відрізняється тим, що елемент для зменшення силового впливу ударної хвилі на стінку трубопроводу, наприклад заглушений з обох боків гумовий шланг розташований в середині вздовж відрізкасупутника, що встановлений попутно магістральному трубопроводу, при цьому перше приєднання відрізка-супутника до магістрального трубопроводу розташовано після зворотного клапана насосної станції. (19) (21) u201103289 (22) 21.03.2011 (24) 10.10.2011 (46) 10.10.2011, Бюл.№ 19, 2011 р. (72) ТКАЧ АНАТОЛІЙ АНАТОЛІЙОВИЧ, ОРИШАКА ВОЛОДИМИР ОЛЕКСІЙОВИЧ, ЗІНОВІК МИХАЙЛО АРКАДІЙОВИЧ, ТИЩЕНКО ЛЮДМИЛА ВАСИЛІВНА, ОРИШАКА ОЛЕГ ВОЛОДИМИРОВИЧ, ЗІНОВІК ОЛЕНА ВАЛЕНТИНІВНА (73) КІРОВОГРАДСЬКИЙ НАЦІОНАЛЬНИЙ ТЕХНІЧНИЙ УНІВЕРСИТЕТ 3 ну хвилю в першому приєднанні 6 відрізкасупутника ділять на дві частини, одну з яких направляють у відрізок-супутник 5, де швидкість її гальмується, елемент гальмування швидкості ударної хвилі, в якій реагує на зміну швидкості та тиску в рухомій ударній хвилі і далі вводиться в магістральний трубопровід вслід за другою частиною в місці другого приєднання 7 в значно ослабленому стані. Джерела інформації: Комп’ютерна верстка Л.Литвиненко 63504 4 1. А. А. Угинчус. Гидравлики и гидравлические машины. Изд. ХГУ, 1970 г. стр. 193. 2. А. М. Курганов, Н. Ф. Федоров Гидравлические расчеты систем водоснабжения и водоотведения, Л.: Стройиздат, 1986 г. стр. 125-127. 3. Деклараційний патент на винахід № 44455. «Спосіб оцінки гідравлічного удару у напірному трубопроводі регіональної системи подачі та розподілу води при раптовій зупинці насосної станції» /Петрсов В. А. надр. 15.02.2002 бюл. № 2, 2002 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюHydraulic shock absorber
Автори англійськоюTkach Anatolii Anatoliiovych, Oryshaka Volodymyr Oleksiiovych, Zinovik Mykhailo Arkadiiovych, Tyshchenko Liudmyla Vasylivna, Oryshaka Oleh Volodymyrovych, Zinovik Olena Valentynivna
Назва патенту російськоюГаситель гидравлических ударов
Автори російськоюТкач Анатолий Анатольевич, Оришака Владимир Алексеевич, Зиновик Михаил Аркадьевич, Тищенко Людмила Васильевна, Оришака Олег Владимирович, Зиновик Елена Валентиновна
МПК / Мітки
МПК: F16K 47/00
Мітки: гідравлічних, гасник, ударів
