Пристрій регулювання для системи опалення приміщень

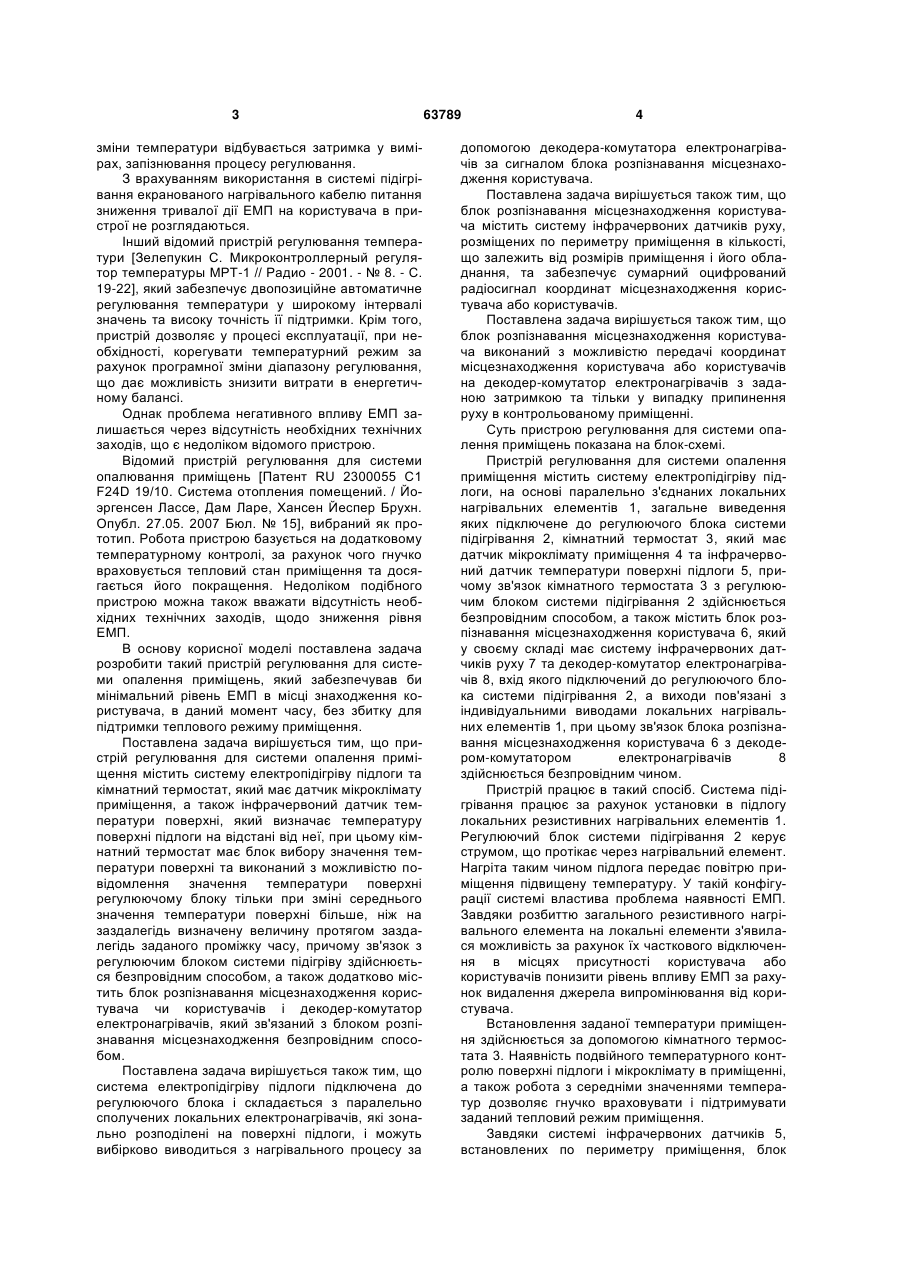

1. Пристрій регулювання для системи опалення приміщень, що містить систему електропідігріву підлоги та кімнатний термостат, який має датчик мікроклімату приміщення, а також інфрачервоний датчик температури поверхні, який визначає температуру поверхні підлоги на відстані від неї, при цьому кімнатний термостат має блок вибору значення температури поверхні та виконаний з можливістю повідомлення значення температури поверхні регулюючому блоку тільки при зміні середнього значення температури поверхні більше, ніж на заздалегідь визначену величину протягом заздалегідь заданого проміжку часу, причому зв'язок з регулюючим блоком системи підігріву здійснюється безпровідним способом, який відрізняється тим, що з метою мінімізації негативного впливу електричних полів від системи електропідігріву він додатково містить блок розпізнання місцезнаходження користувача та декодер-комутатор U 2 (19) 1 3 зміни температури відбувається затримка у вимірах, запізнювання процесу регулювання. З врахуванням використання в системі підігрівання екранованого нагрівального кабелю питання зниження тривалої дії ЕМП на користувача в пристрої не розглядаються. Інший відомий пристрій регулювання температури [Зелепукин С. Микроконтроллерный регулятор температуры МРТ-1 // Радио - 2001. - № 8. - С. 19-22], який забезпечує двопозиційне автоматичне регулювання температури у широкому інтервалі значень та високу точність її підтримки. Крім того, пристрій дозволяє у процесі експлуатації, при необхідності, корегувати температурний режим за рахунок програмної зміни діапазону регулювання, що дає можливість знизити витрати в енергетичному балансі. Однак проблема негативного впливу ЕМП залишається через відсутність необхідних технічних заходів, що є недоліком відомого пристрою. Відомий пристрій регулювання для системи опалювання приміщень [Патент RU 2300055 С1 F24D 19/10. Система отопления помещений. / Йоэргенсен Лассе, Дам Ларе, Хансен Йеспер Брухн. Опубл. 27.05. 2007 Бюл. № 15], вибраний як прототип. Робота пристрою базується на додатковому температурному контролі, за рахунок чого гнучко враховується тепловий стан приміщення та досягається його покращення. Недоліком подібного пристрою можна також вважати відсутність необхідних технічних заходів, щодо зниження рівня ЕМП. В основу корисної моделі поставлена задача розробити такий пристрій регулювання для системи опалення приміщень, який забезпечував би мінімальний рівень ЕМП в місці знаходження користувача, в даний момент часу, без збитку для підтримки теплового режиму приміщення. Поставлена задача вирішується тим, що пристрій регулювання для системи опалення приміщення містить систему електропідігріву підлоги та кімнатний термостат, який має датчик мікроклімату приміщення, а також інфрачервоний датчик температури поверхні, який визначає температуру поверхні підлоги на відстані від неї, при цьому кімнатний термостат має блок вибору значення температури поверхні та виконаний з можливістю повідомлення значення температури поверхні регулюючому блоку тільки при зміні середнього значення температури поверхні більше, ніж на заздалегідь визначену величину протягом заздалегідь заданого проміжку часу, причому зв'язок з регулюючим блоком системи підігріву здійснюється безпровідним способом, а також додатково містить блок розпізнавання місцезнаходження користувача чи користувачів і декодер-комутатор електронагрівачів, який зв'язаний з блоком розпізнавання місцезнаходження безпровідним способом. Поставлена задача вирішується також тим, що система електропідігріву підлоги підключена до регулюючого блока і складається з паралельно сполучених локальних електронагрівачів, які зонально розподілені на поверхні підлоги, і можуть вибірково виводиться з нагрівального процесу за 63789 4 допомогою декодера-комутатора електронагрівачів за сигналом блока розпізнавання місцезнаходження користувача. Поставлена задача вирішується також тим, що блок розпізнавання місцезнаходження користувача містить систему інфрачервоних датчиків руху, розміщених по периметру приміщення в кількості, що залежить від розмірів приміщення і його обладнання, та забезпечує сумарний оцифрований радіосигнал координат місцезнаходження користувача або користувачів. Поставлена задача вирішується також тим, що блок розпізнавання місцезнаходження користувача виконаний з можливістю передачі координат місцезнаходження користувача або користувачів на декодер-комутатор електронагрівачів ззаданою затримкою та тільки у випадку припинення руху в контрольованому приміщенні. Суть пристрою регулювання для системи опалення приміщень показана на блок-схемі. Пристрій регулювання для системи опалення приміщення містить систему електропідігріву підлоги, на основі паралельно з'єднаних локальних нагрівальних елементів 1, загальне виведення яких підключене до регулюючого блока системи підігрівання 2, кімнатний термостат 3, який має датчик мікроклімату приміщення 4 та інфрачервоний датчик температури поверхні підлоги 5, причому зв'язок кімнатного термостата 3 з регулюючим блоком системи підігрівання 2 здійснюється безпровідним способом, а також містить блок розпізнавання місцезнаходження користувача 6, який у своєму складі має систему інфрачервоних датчиків руху 7 та декодер-комутатор електронагрівачів 8, вхід якого підключений до регулюючого блока системи підігрівання 2, а виходи пов'язані з індивідуальними виводами локальних нагрівальних елементів 1, при цьому зв'язок блока розпізнавання місцезнаходження користувача 6 з декодером-комутатором електронагрівачів 8 здійснюється безпровідним чином. Пристрій працює в такий спосіб. Система підігрівання працює за рахунок установки в підлогу локальних резистивних нагрівальних елементів 1. Регулюючий блок системи підігрівання 2 керує струмом, що протікає через нагрівальний елемент. Нагріта таким чином підлога передає повітрю приміщення підвищену температуру. У такій конфігурації системі властива проблема наявності ЕМП. Завдяки розбиттю загального резистивного нагрівального елемента на локальні елементи з'явилася можливість за рахунок їх часткового відключення в місцях присутності користувача або користувачів понизити рівень впливу ЕМП за рахунок видалення джерела випромінювання від користувача. Встановлення заданої температури приміщення здійснюється за допомогою кімнатного термостата 3. Наявність подвійного температурного контролю поверхні підлоги і мікроклімату в приміщенні, а також робота з середніми значеннями температур дозволяє гнучко враховувати і підтримувати заданий тепловий режим приміщення. Завдяки системі інфрачервоних датчиків 5, встановлених по периметру приміщення, блок 5 розпізнавання місцезнаходження користувача 6 отримує інформацію про місце знаходження користувача і після припинення руху об'єкта контролю виробляє цифровий сигнал ідентифікації зони знаходження користувача або користувачів. Отримана інформація будь-яким можливим безпровідним способом передається на декодер-комутатор електронагрівачів 8. В результаті декодування нагрів відповідного локального нагрівального елемента 1 відключається або знижується до рівня безпечного з точки зору дії на організм людини. При цьому завдяки прийнятим заходам по локальному перерозподілу температур поверхні підлоги середнє значення температури приміщення залишається Комп’ютерна верстка А. Крулевський 63789 6 по суті незмінним. Подібно також система працює в ситуації з місцевою сонячною дією в приміщенні. Використання безпровідного зв'язку між відповідними блоками забезпечує велику гнучкість їх розміщення та адаптацію до змін в оснащенні та обладнанні кімнати. Таким чином, запропонована корисна модель забезпечує: - оптимізацію теплового режиму приміщення, завдяки подвійному контролю та перерозподілу температур в залежності від присутності користувача без зайвих енерговитрат; - зниження рівня тривалої дії ЕМП на користувача. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
