Установка для різання листового матеріалу

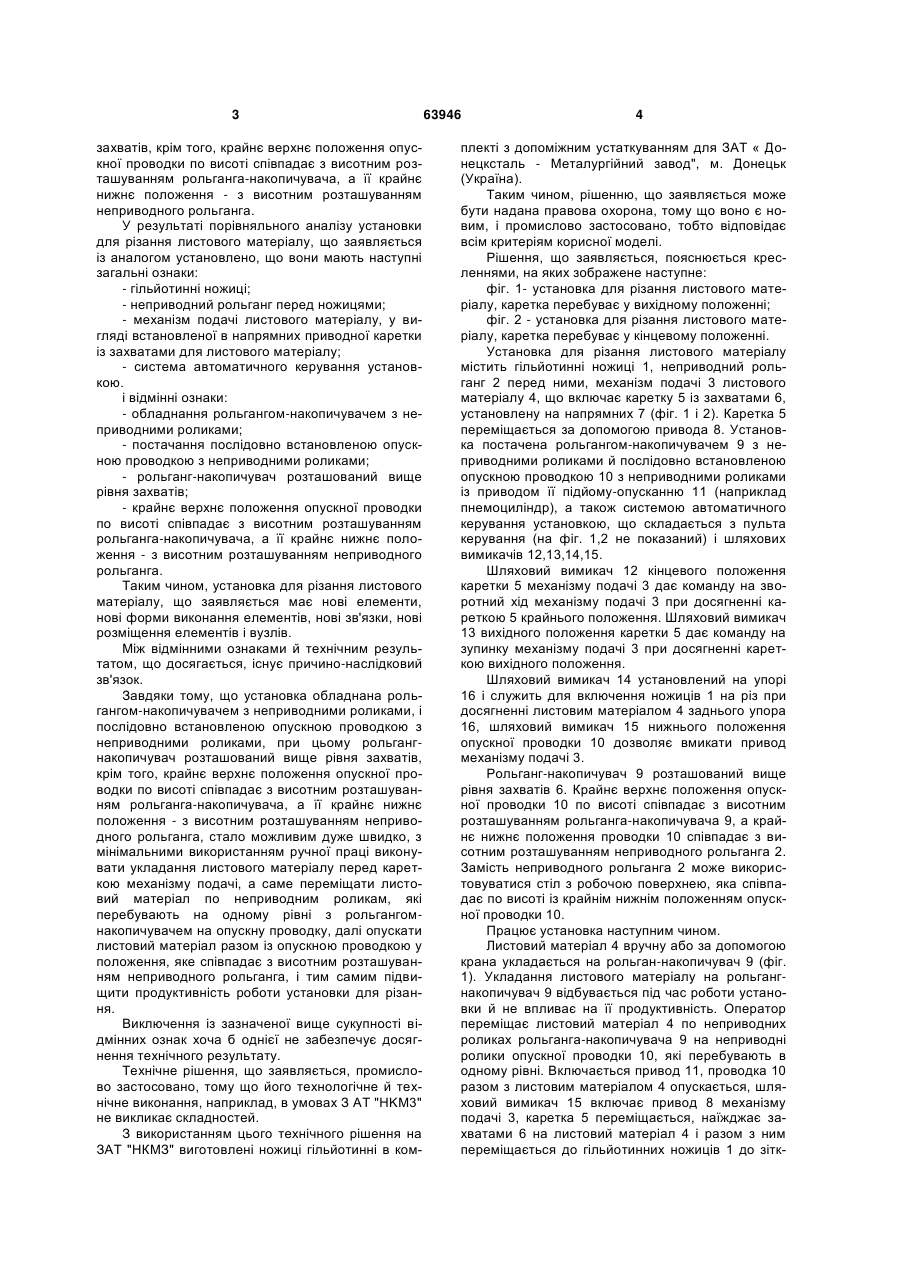

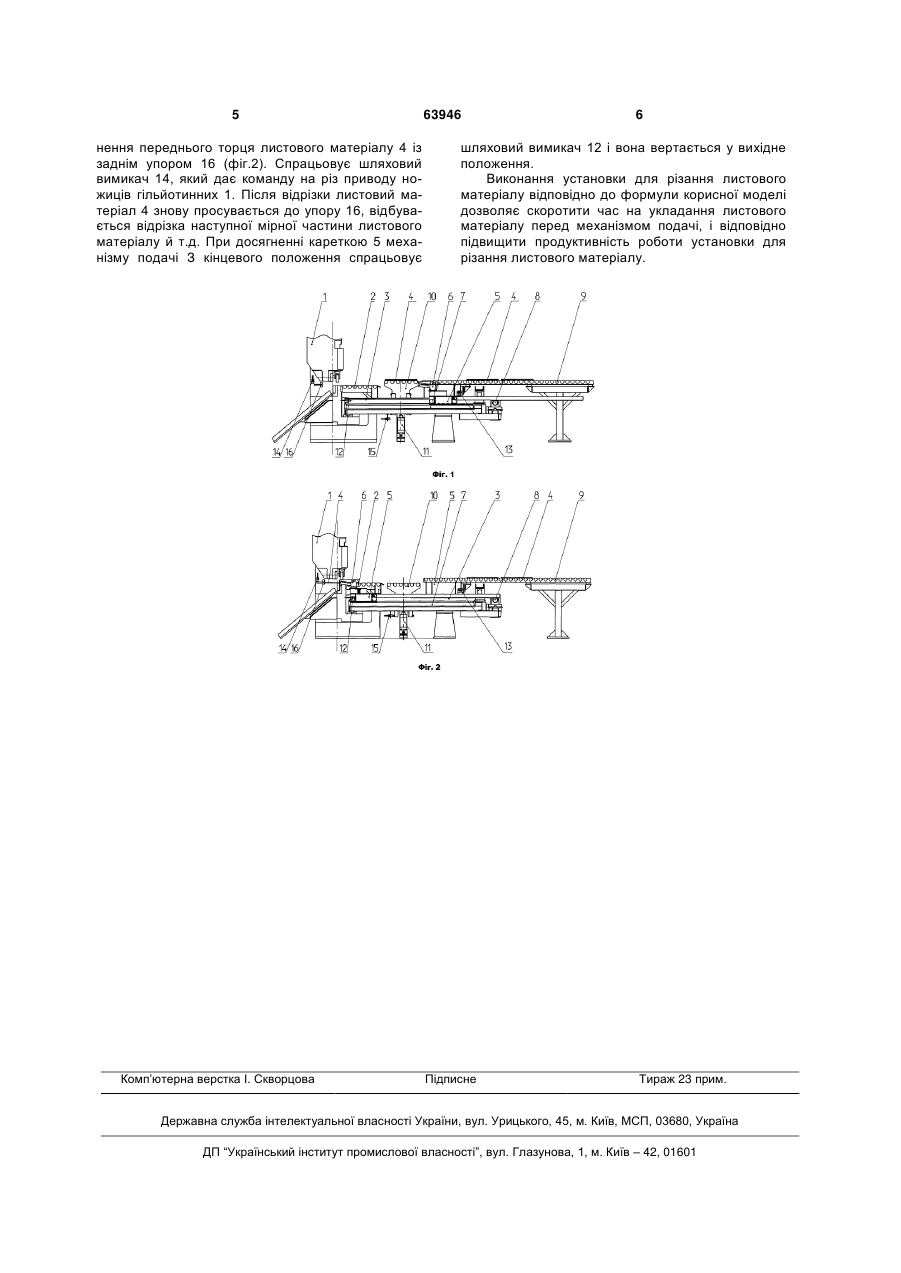

Установка для різання листового матеріалу, яка містить гільйотинні ножиці та неприводний 3 захватів, крім того, крайнє верхнє положення опускної проводки по висоті співпадає з висотним розташуванням рольганга-накопичувача, а її крайнє нижнє положення - з висотним розташуванням неприводного рольганга. У результаті порівняльного аналізу установки для різання листового матеріалу, що заявляється із аналогом установлено, що вони мають наступні загальні ознаки: - гільйотинні ножиці; - неприводний рольганг перед ножицями; - механізм подачі листового матеріалу, у вигляді встановленої в напрямних приводної каретки із захватами для листового матеріалу; - система автоматичного керування установкою. і відмінні ознаки: - обладнання рольгангом-накопичувачем з неприводними роликами; - постачання послідовно встановленою опускною проводкою з неприводними роликами; - рольганг-накопичувач розташований вище рівня захватів; - крайнє верхнє положення опускної проводки по висоті співпадає з висотним розташуванням рольганга-накопичувача, а її крайнє нижнє положення - з висотним розташуванням неприводного рольганга. Таким чином, установка для різання листового матеріалу, що заявляється має нові елементи, нові форми виконання елементів, нові зв'язки, нові розміщення елементів і вузлів. Між відмінними ознаками й технічним результатом, що досягається, існує причино-наслідковий зв'язок. Завдяки тому, що установка обладнана рольгангом-накопичувачем з неприводними роликами, і послідовно встановленою опускною проводкою з неприводними роликами, при цьому рольгангнакопичувач розташований вище рівня захватів, крім того, крайнє верхнє положення опускної проводки по висоті співпадає з висотним розташуванням рольганга-накопичувача, а її крайнє нижнє положення - з висотним розташуванням неприводного рольганга, стало можливим дуже швидко, з мінімальними використанням ручної праці виконувати укладання листового матеріалу перед кареткою механізму подачі, а саме переміщати листовий матеріал по неприводним роликам, які перебувають на одному рівні з рольгангомнакопичувачем на опускну проводку, далі опускати листовий матеріал разом із опускною проводкою у положення, яке співпадає з висотним розташуванням неприводного рольганга, і тим самим підвищити продуктивність роботи установки для різання. Виключення із зазначеної вище сукупності відмінних ознак хоча б однієї не забезпечує досягнення технічного результату. Технічне рішення, що заявляється, промислово застосовано, тому що його технологічне й технічне виконання, наприклад, в умовах З AT "HKM3" не викликає складностей. З використанням цього технічного рішення на ЗАТ "НКМЗ" виготовлені ножиці гільйотинні в ком 63946 4 плекті з допоміжним устаткуванням для ЗАТ « Донецксталь - Металургійний завод", м. Донецьк (Україна). Таким чином, рішенню, що заявляється може бути надана правова охорона, тому що воно є новим, і промислово застосовано, тобто відповідає всім критеріям корисної моделі. Рішення, що заявляється, пояснюється кресленнями, на яких зображене наступне: фіг. 1- установка для різання листового матеріалу, каретка перебуває у вихідному положенні; фіг. 2 - установка для різання листового матеріалу, каретка перебуває у кінцевому положенні. Установка для різання листового матеріалу містить гільйотинні ножиці 1, неприводний рольганг 2 перед ними, механізм подачі 3 листового матеріалу 4, що включає каретку 5 із захватами 6, установлену на напрямних 7 (фіг. 1 і 2). Каретка 5 переміщається за допомогою привода 8. Установка постачена рольгангом-накопичувачем 9 з неприводними роликами й послідовно встановленою опускною проводкою 10 з неприводними роликами із приводом її підйому-опусканню 11 (наприклад пнемоциліндр), а також системою автоматичного керування установкою, що складається з пульта керування (на фіг. 1,2 не показаний) і шляхових вимикачів 12,13,14,15. Шляховий вимикач 12 кінцевого положення каретки 5 механізму подачі 3 дає команду на зворотний хід механізму подачі 3 при досягненні кареткою 5 крайнього положення. Шляховий вимикач 13 вихідного положення каретки 5 дає команду на зупинку механізму подачі 3 при досягненні кареткою вихідного положення. Шляховий вимикач 14 установлений на упорі 16 і служить для включення ножиців 1 на різ при досягненні листовим матеріалом 4 заднього упора 16, шляховий вимикач 15 нижнього положення опускної проводки 10 дозволяє вмикати привод механізму подачі 3. Рольганг-накопичувач 9 розташований вище рівня захватів 6. Крайнє верхнє положення опускної проводки 10 по висоті співпадає з висотним розташуванням рольганга-накопичувача 9, а крайнє нижнє положення проводки 10 співпадає з висотним розташуванням неприводного рольганга 2. Замість неприводного рольганга 2 може використовуватися стіл з робочою поверхнею, яка співпадає по висоті із крайнім нижнім положенням опускної проводки 10. Працює установка наступним чином. Листовий матеріал 4 вручну або за допомогою крана укладається на рольган-накопичувач 9 (фіг. 1). Укладання листового матеріалу на рольгангнакопичувач 9 відбувається під час роботи установки й не впливає на її продуктивність. Оператор переміщає листовий матеріал 4 по неприводних роликах рольганга-накопичувача 9 на неприводні ролики опускної проводки 10, які перебувають в одному рівні. Включається привод 11, проводка 10 разом з листовим матеріалом 4 опускається, шляховий вимикач 15 включає привод 8 механізму подачі 3, каретка 5 переміщається, наїжджає захватами 6 на листовий матеріал 4 і разом з ним переміщається до гільйотинних ножиців 1 до зітк 5 нення переднього торця листового матеріалу 4 із заднім упором 16 (фіг.2). Спрацьовує шляховий вимикач 14, який дає команду на різ приводу ножиців гільйотинних 1. Після відрізки листовий матеріал 4 знову просувається до упору 16, відбувається відрізка наступної мірної частини листового матеріалу й т.д. При досягненні кареткою 5 механізму подачі З кінцевого положення спрацьовує Комп’ютерна верстка І. Скворцова 63946 6 шляховий вимикач 12 і вона вертається у вихідне положення. Виконання установки для різання листового матеріалу відповідно до формули корисної моделі дозволяє скоротити час на укладання листового матеріалу перед механізмом подачі, і відповідно підвищити продуктивність роботи установки для різання листового матеріалу. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
