Пристрій для різання листового металу

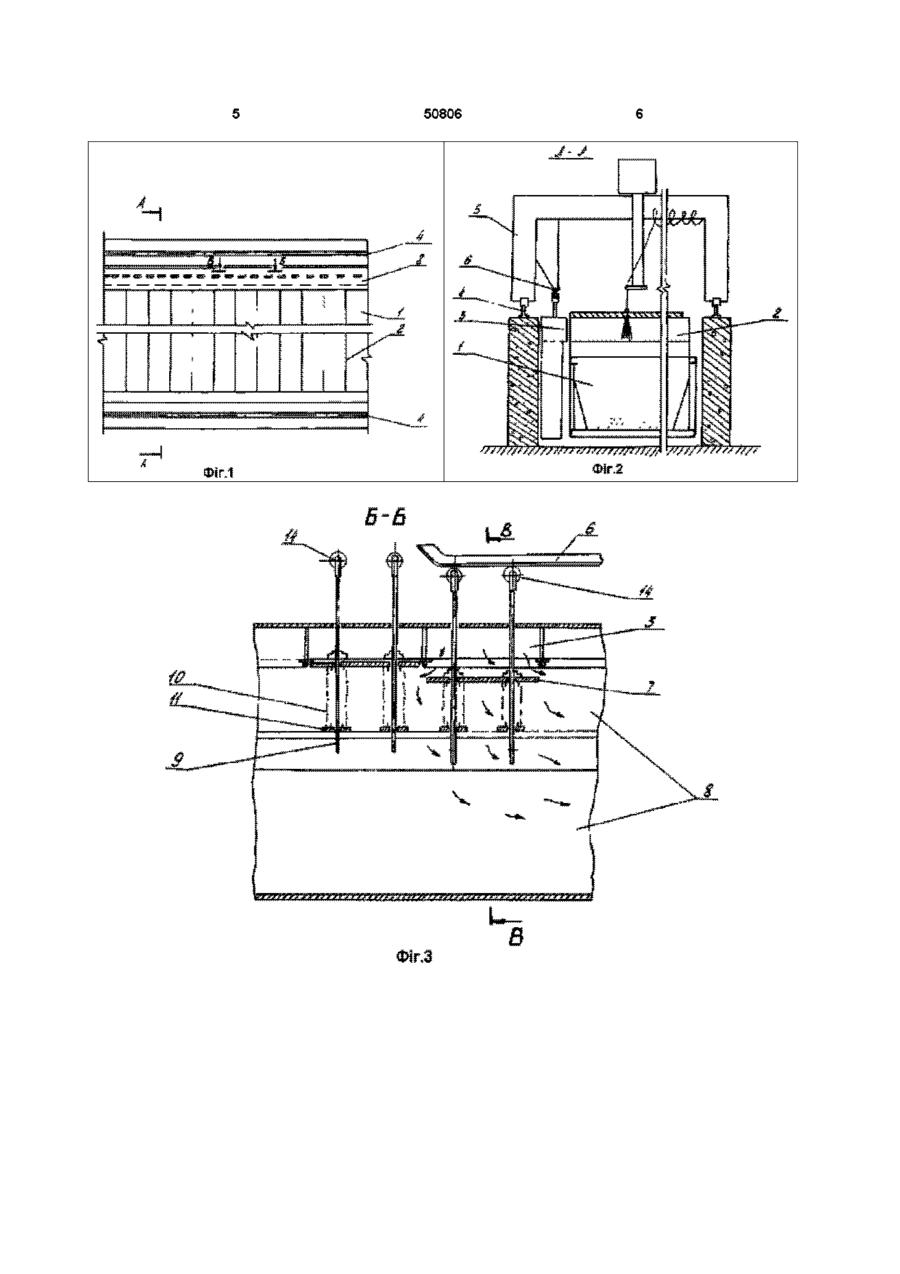

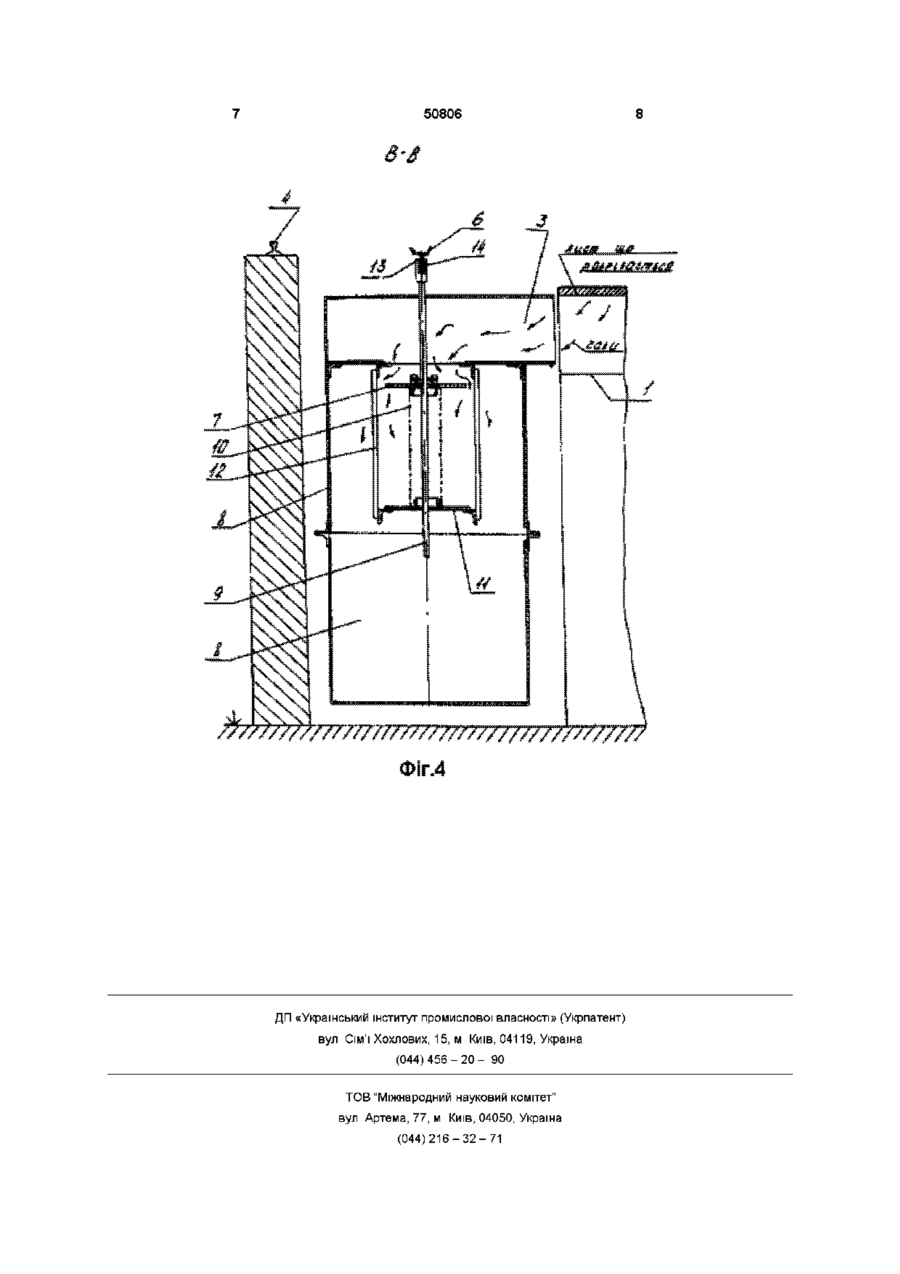

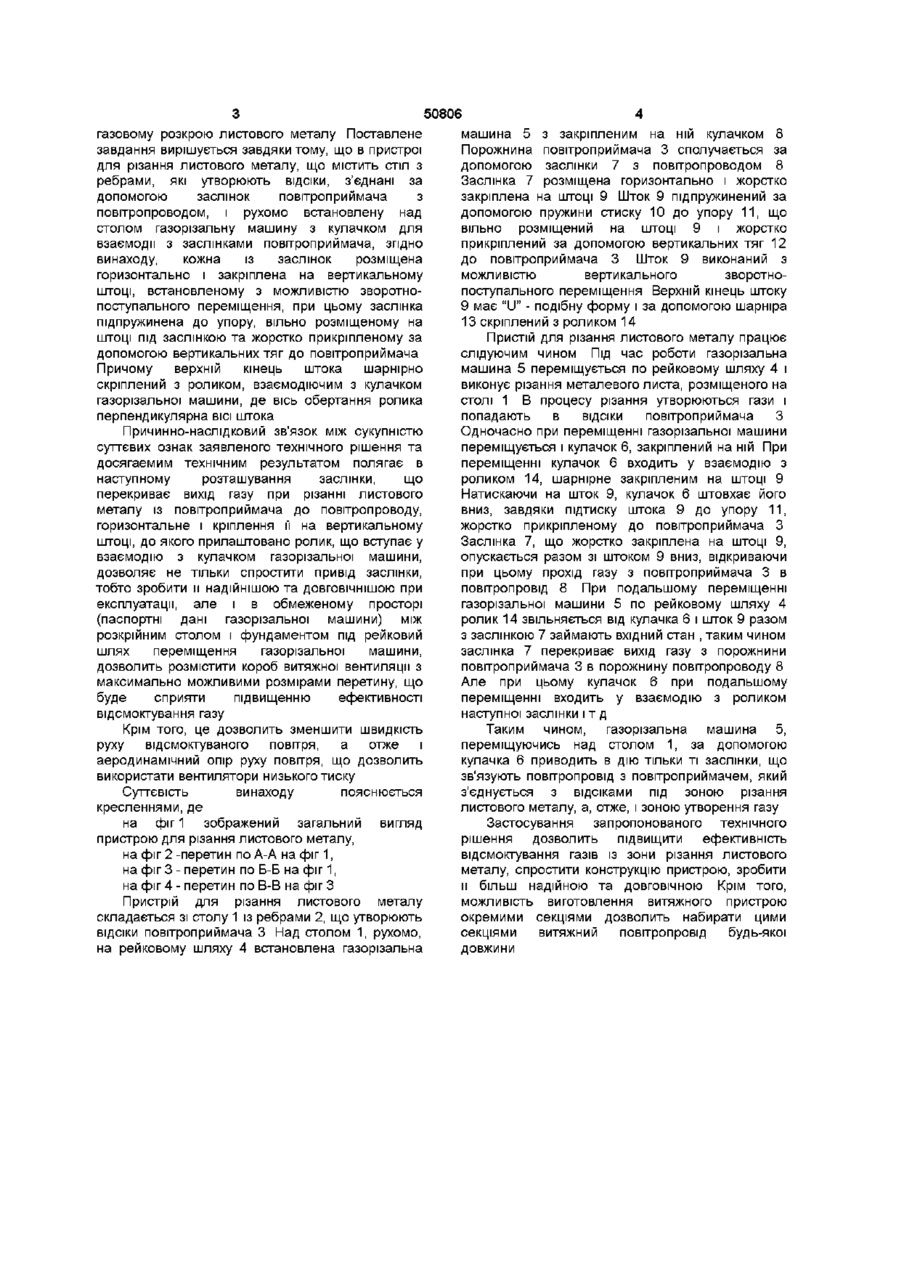

Пристрій для різання листового металу, який містить стіл з ребрами, що утворюють ВІДСІКИ, ЯКІ з'єднані за допомогою заслінок повітроприймача з Винахід відноситься до машинобудівної промисловості і може бути використаний при газовому різанні листового металу Відомий пристрій для відсмоктування газів при газовому розкрою листового металу, що складається зі столу з опорними штирями та газозбірників із вхідними і вихідними каналами Газозбірники з'єднані в секції, що розміщені поперек столу, під його опорними штирями, при цьому на вихідному каналі кожної секції змонтовані поворотні заслінки (Авт св №337211 по М кл В23К7/02, 1970р СРСР) Недолік відомого технічного рішення полягає в тому, що в цій конструкції важіль із роликом виводяться в бік, що спричинює необхідність залишати для важеля із роликом вільну додаткову зону між розкроєчним столом та фундаментом під рейковий шлях пересування машини або виконувати в фундаменті вікна вздовж всього шляху переміщення машини Замкнута розгалужена мережа витяжних повітропроводів під листом що розрізається, потрапляє під ріжучий газовий факел, в наслідок чого потрібно досить часто очищати та відновлювати повітропроводи За прототип прийнято пристрій для відсмоктування газів при різанні листового металу, повітроводом, і рухомо розташовану над столом газорізальну машину з кулачком для взаємодії з заслінками повітроприймача, який відрізняється тим, що кожна із заслінок розміщена горизонтально і закріплена на вертикальному штоці, який установлений з можливістю зворотнопоступального переміщення, при цьому заслінка підпружинена за допомогою пружини стиску до упора, що вільно розміщений на штоці під заслінкою і жорстко прикріплений за допомогою вертикальних тяг до повітроприймача, причому верхній кінець штока має "U" - подібну форму і шарнірно скріплений з роликом, який взаємодіє з кулачком газорізальної машини, де вісь обертання ролика перпендикулярна осі штока що містить стіл для розкрою, зробленими у вигляді основи з ребрами, що утворюють ВІДСІКИ, з'єднані поворотними заслінками газоприймача з повітропроводами, і рухомо закріплену над столом газорізальну машину з кулачком для приведення заслінок При цьому на ребрі кожної заслінки додатково встановлений кулачок в напрямку руку газорізальної машини, а в кожному ВІДСІЦІ газоприймача розміщений штовхач з двома роликами, один з яких кінематична зв'язаний з кулачком газорізальної машини, а другий - з кулачком заслінки (Авт св №462677 по М кл В23К7/02, 1975р СРСР) Недолік відомого технічного рішення полягає в складності конструкції, що вимагає виготовлення спеціального косого кулачка противаги та штовхача із двома роликами А як відомо, ускладнення конструкції інколи впливає на її надійність та ДОВГОВІЧНІСТЬ Крім того, відведене місце між розкроєчним столом та фундаментом під рейковий шлях переміщення машини використовується під перетин короба, по якому проходить відсмоктування газів, тільки наполовину В основу винаходу поставлене завдання підвищення ефективності відсмоктування газів при О (О о 0 0 о ю 50806 машина 5 з закріпленим на ній кулачком 8 Порожнина повітроприймача 3 сполучається за допомогою заслінки 7 з повітропроводом 8 Заслінка 7 розміщена горизонтально і жорстко закріплена на штоці 9 Шток 9 підпружинений за допомогою пружини стиску 10 до упору 11, що вільно розміщений на штоці 9 і жорстко прикріплений за допомогою вертикальних тяг 12 до повітроприймача 3 Шток 9 виконаний з можливістю вертикального зворотнопоступального переміщення Верхній кінець штоку 9 має "U" - подібну форму і за допомогою шарніра 13 скріплений з роликом 14 Пристій для різання листового металу працює слідуючим чином Під час роботи газорізальна машина 5 переміщується по рейковому шляху 4 і виконує різання металевого листа, розміщеного на столі 1 В процесу різання утворюються гази і попадають в ВІДСІКИ повітроприймача З Одночасно при переміщенні газорізальної машини Причинно-наслідковий зв'язок між сукупністю переміщується і кулачок 6, закріплений на ній При суттєвих ознак заявленого технічного рішення та переміщенні кулачок 6 входить у взаємодію з досягаемим технічним результатом полягає в роликом 14, шарнірне закріпленим на штоці 9 наступному розташування заслінки, що Натискаючи на шток 9, кулачок 6 штовхає його перекриває вихід газу при різанні листового вниз, завдяки підтиску штока 9 до упору 11, металу із повітроприймача до повітропроводу, жорстко прикріпленому до повітроприймача З горизонтальне і кріплення її на вертикальному Заслінка 7, що жорстко закріплена на штоці 9, штоці, до якого прилаштовано ролик, що вступає у опускається разом зі штоком 9 вниз, відкриваючи взаємодію з кулачком газорізальної машини, при цьому прохід газу з повітроприймача 3 в дозволяє не тільки спростити привід заслінки, повітропровід 8 При подальшому переміщенні тобто зробити и надійнішою та ДОВГОВІЧНІШОЮ при газорізальної машини 5 по рейковому шляху 4 експлуатації, але і в обмеженому просторі ролик 14 звільняється від кулачка 6 і шток 9 разом (паспортні дані газорізальної машини) між з заслінкою 7 займають вхідний стан , таким чином розкрійним столом і фундаментом під рейковий заслінка 7 перекриває вихід газу з порожнини шлях переміщення газорізальної машини, повітроприймача 3 в порожнину повітропроводу 8 дозволить розмістити короб витяжної вентиляції з Але при цьому кулачок 6 при подальшому максимально можливими розмірами перетину, що переміщенні входить у взаємодію з роликом буде сприяти підвищенню ефективності наступної заслінки і т д відсмоктування газу газовому розкрою листового металу Поставлене завдання вирішується завдяки тому, що в пристрої для різання листового металу, що містить стіл з ребрами, які утворюють ВІДСІКИ, з'єднані за допомогою заслінок повітроприймача з повітропроводом, і рухомо встановлену над столом газорізальну машину з кулачком для взаємодії з заслінками повітроприймача, згідно винаходу, кожна із заслінок розміщена горизонтально і закріплена на вертикальному штоці, встановленому з можливістю зворотнопоступального переміщення, при цьому заслінка підпружинена до упору, вільно розміщеному на штоці під заслінкою та жорстко прикріпленому за допомогою вертикальних тяг до повітроприймача Причому верхній кінець штока шарнірно скріплений з роликом, взаємодіючим з кулачком газорізальної машини, де вісь обертання ролика перпендикулярна ВІСІ штока Крім того, це дозволить зменшити швидкість руху відсмоктуваного повітря, а отже і аеродинамічний опір руху повітря, що дозволить використати вентилятори низького тиску Суттєвість винаходу пояснюється кресленнями, де на фіг 1 зображений загальний вигляд пристрою для різання листового металу, на фіг 2 -перетин по А-А на фіг 1, на фіг 3 - перетин по Б-Б на фіг 1, на фіг 4 - перетин по В-В на фіг З Пристрій для різання листового металу складається зі столу 1 із ребрами 2, що утворюють ВІДСІКИ повітроприймача 3 Над столом 1, рухомо, на рейковому шляху 4 встановлена газорізальна Таким чином, газорізальна машина 5, переміщуючись над столом 1, за допомогою кулачка 6 приводить в дію тільки ті заслінки, що зв'язують повітропровід з повітроприймачем, який з'єднується з відсіками під зоною різання листового металу, а, отже, і зоною утворення газу Застосування запропонованого технічного рішення дозволить підвищити ефективність відсмоктування газів із зони різання листового металу, спростити конструкцію пристрою, зробити и більш надійною та довговічною Крім того, можливість виготовлення витяжного пристрою окремими секціями дозволить набирати цими секціями витяжний повітропровід будь-якої довжини 50806 50806 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
