Спосіб промислового очищення шахтної води

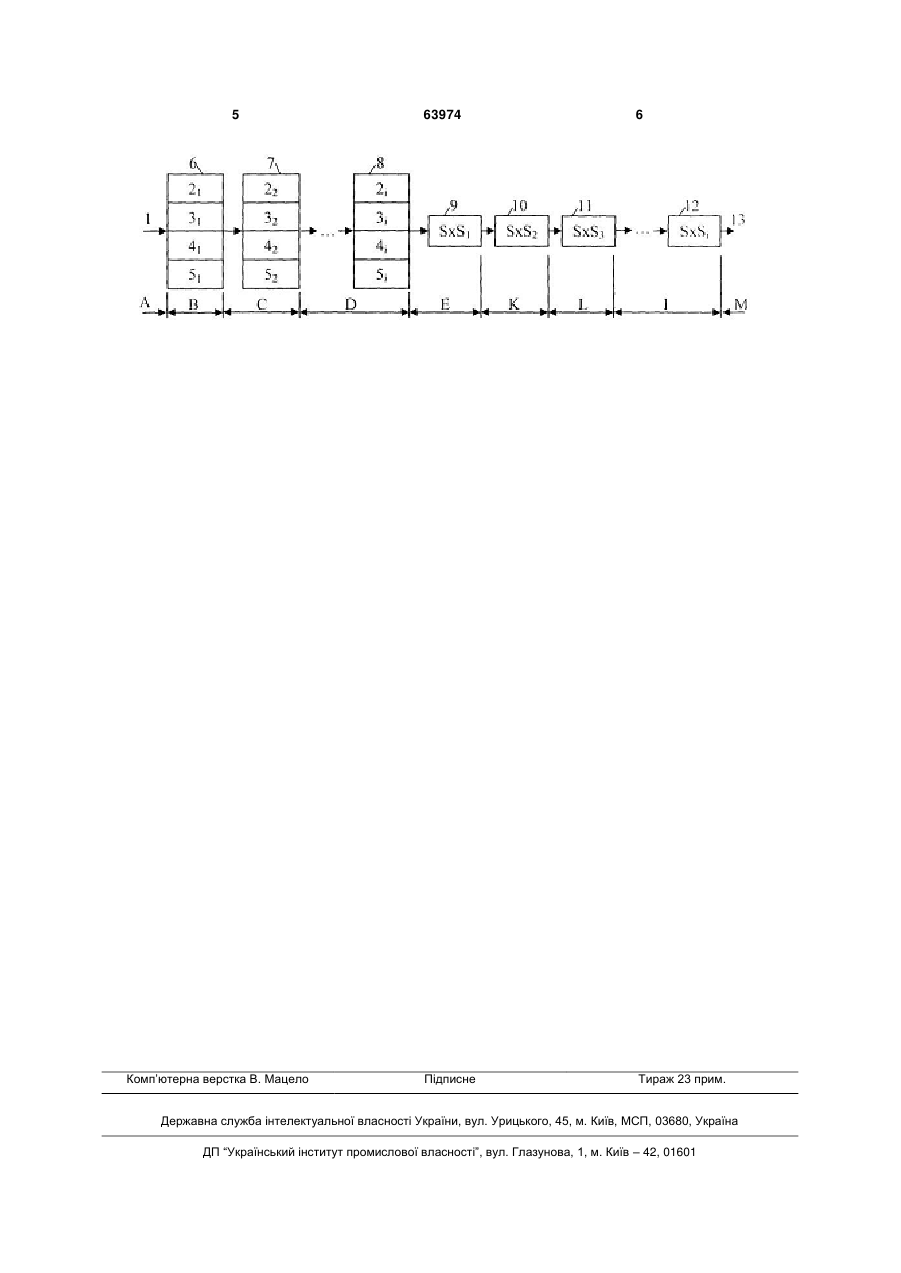

Спосіб промислового очищення шахтної води, який включає активне кавітаціювання, деструкцію 3 та виділення складових хімічних сполук виконують у відповідності до складових хімічних сполук у розчині води, що очищується. Суть корисної моделі пояснюється кресленням, на якому наведена схема технологічного процесу здійснення способу промислового очищення шахтної води від хімічних сполук. Очищення води починається з подачі 1 води на очищення - ділянка А. На ділянках В, С та D виконують активне кавітаціювання води, яке виконують у декілька, принаймні у дві позиції 6, 7 та більше - поз. 8 послідовних етапів, тобто активне кавітаціювання води здійснюють спочатку на ділянці В перший етап поз. 6, потім на ділянці С другий етап - поз. 7 і так далі, а на ділянці D і - ий етап - поз. 8. Па кожному етапі активного кавітаціювання води, що виконують на ділянках В, С та D здійснюють збільшення кількості кавітаційних пухирців 21 (ділянка В), 22 (ділянка С), ... 2і (ділянка D), знижують тиск води 31 (ділянка В), 32 (ділянка С), ... 3і (ділянка D), утворюють ударну хвилю 41 (ділянка В), 42 (ділянка С), ... 4і (ділянка D), та збільшують число " Маха " 51 (ділянка В), 52 (ділянка С), ... 5і (ділянка D). Коагуляцію та виділення складових хімічних сполук виконують на ділянках Е - поз. 9, К - поз. 10, L - поз. 11, і - поз. 12 у відповідності до складових хімічних сполук SxS1, SxS2, SxS3, ... SxSі у розчині води, що очищується. Після виділення з розчину води позиції 9-12 складових хімічних сполук SxS1, ...... SxSі на зазначених ділянках Е, К, L, І воду подають на споживання - ділянка М - поз. 13. Здійснення способу промислового очищення шахтної води починають з подачі 1 води на очищення ділянки А. На ділянках В, С та D виконують активне кавітаціювання води, при якому руйнують молекули хімічних сполук, які входять у склад води на початок її очищення, здійснюючи їх деструкцію. Для підвищення ефективності виконання технологічного процесу при промисловому очищенню шахтної води кавітаціювання води виконують у декілька, принаймні у два позиції 6, 7 та більше - поз. 8 послідовних етапів, тобто активне кавітаціювання води здійснюють спочатку на ділянці В перший етап - поз. 6, потім на ділянці С другий етап - поз. 7 і так далі, а на ділянці D і - ий етап - поз. 8. При активному кавітаціюванні утворюють кавітаційні пухирці, які у процесі кавітаціїї безперервно «вибухають, зхлопують» з виділенням відповідної енергії. При цьому, для руйнування зв'язків у молекулах хімічних сполук використовують саме енергію «зхлопувань» кавітаційних пухирців. Енергія та умови «зхлопування» кавітаційних пухирців характеризуються супроводженням локального підвищення тиску до 7000 атм. та температури до 10000 градусів С. При таких умовах відбувається руйнування зв'язків у молекулах хімічних сполук з деасиміляцією між їх складовими. Так як кожний кавітаційний пухирець являє собою джерело деструкції хімічних сполук, їх кількість у воді бажано збільшувати, тому на кожному етапі активного кавітаціювання води, що виконують на ділянках В, С 63974 4 та D здійснюють збільшення кількості кавітаційних пухирців 21 (ділянка В), 22 (ділянка С), ... 2і (ділянка D). При цьому, у відповідності до виразу Р.Вуда (2) швидкість звуку у рідині зменшується при зменшені тиску в рідинній суміші (рідина та пухирці), що сприятиме підвищенню ефективності кавітаційних процесів і деструкції хімічних сполук, тому на ділянках В, С та D знижують тиск води 31 (ділянка В), 32 (ділянка С), ... 3і (ділянка D), утворюють ударну хвилю 41 (ділянка В), 42 (ділянка С), ... 4і (ділянка D), та збільшують число "Маха " 51 (ділянка В), 52 (ділянка С). ... 5і (ділянка D) (фіг. 1). Коагуляцію та виділення складових хімічних сполук виконують на ділянках Е - поз. 9, К - поз. 10, L - поз. 11, і - поз. 12 у відповідності до складових хімічних сполук SxS1, SxS2, SxS3, ... SxSі у розчині води, що очищується. Після виділення з розчину води позиції 9-12 складових хімічних сполук SxS1,......SxSi воду подають на споживання - ділянка М поз. 13. Таким чином, технологія промислового очищения шахтної води від хімічних сполук складається з окремих операцій, які виконують на відповідних ділянках у такій послідовності: ділянка А - поз. 1 - подача води на очищення; ділянка В - поз. 6, С - поз. 7 та D - поз. 8 - активне кавітаціювання води та деструкція молекул хімічних сполук з збільшенням кількості кавітаційних пухирців (21, 22, ... 2і), з зниженням тиску води (31, 32, ... 3і), з утворенням ударної хвилі (41, 42, ... 4і) та збільшенням числа "Маха" (51, 52, ... 5і); ділянка Е - поз. 9 - коагуляція та виділення першої складової хімічних сполук SxS1; ділянка К - поз. 10 - коагуляція та виділення другої складової хімічних сполук SxS2; ділянка L - поз. 11 - коагуляція та виділення третьої складової хімічних сполук SxS3; ділянка 1 - поз. 12 - коагуляція та виділення і ої складової хімічних сполук SxSі; ділянка М - поз. 13 - подача води на споживання. Увесь наведений перелік операцій по промисловому очищенню шахтної води від хімічних сполук забезпечить виконання поставленої задачі корисної моделі - підвищення ефективності виконання технологічного процесу при промисловому очищенні шахтної води. Запропонований спосіб промислового очищення шахтної води є промислово придатний і може бути реалізований при підготовці води для промислового використання. В джерелах інформації спосіб з аналогічними ознаками авторами не виявлено, тому просимо надати правовий захист запропонованому технічному рішенню. Джерела інформації: 1. ПУ № 22571 МПК C02F1/46 Спосіб очищення води від хімічних сполук та біологічних домішок./ М.М. Назарян, Є.О. Глотов, С.П. Нікітін та інш. Бюл. № 5, 2007р. 2. Фоминский Л.П. Роторные генераторы дарового тепла. Сделай сам. Черкассы: "Око Плюс", 2003 - 346 с. 5 Комп’ютерна верстка В. Мацело 63974 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
