Універсальний пристрій для відкритої та закритої вертебропластики

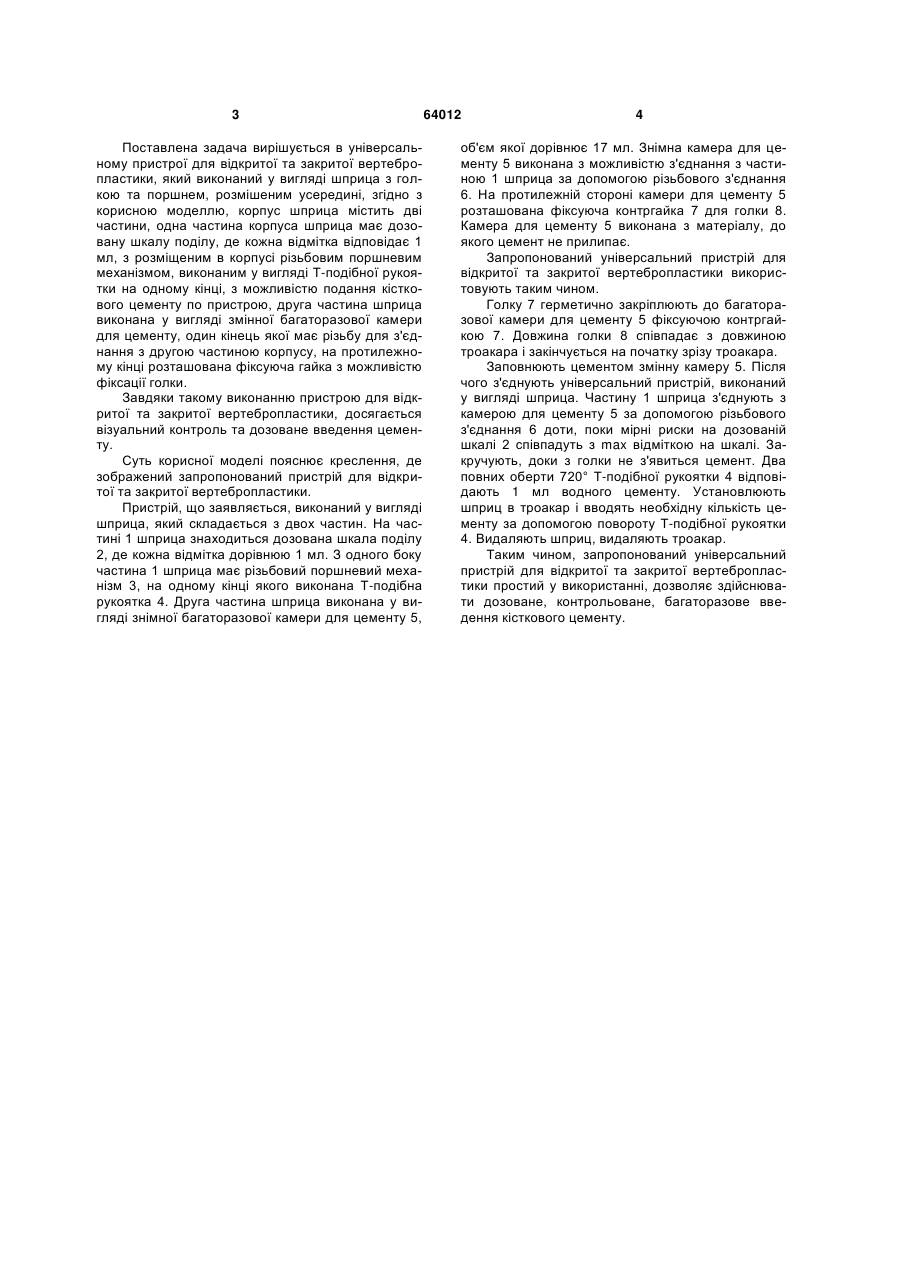

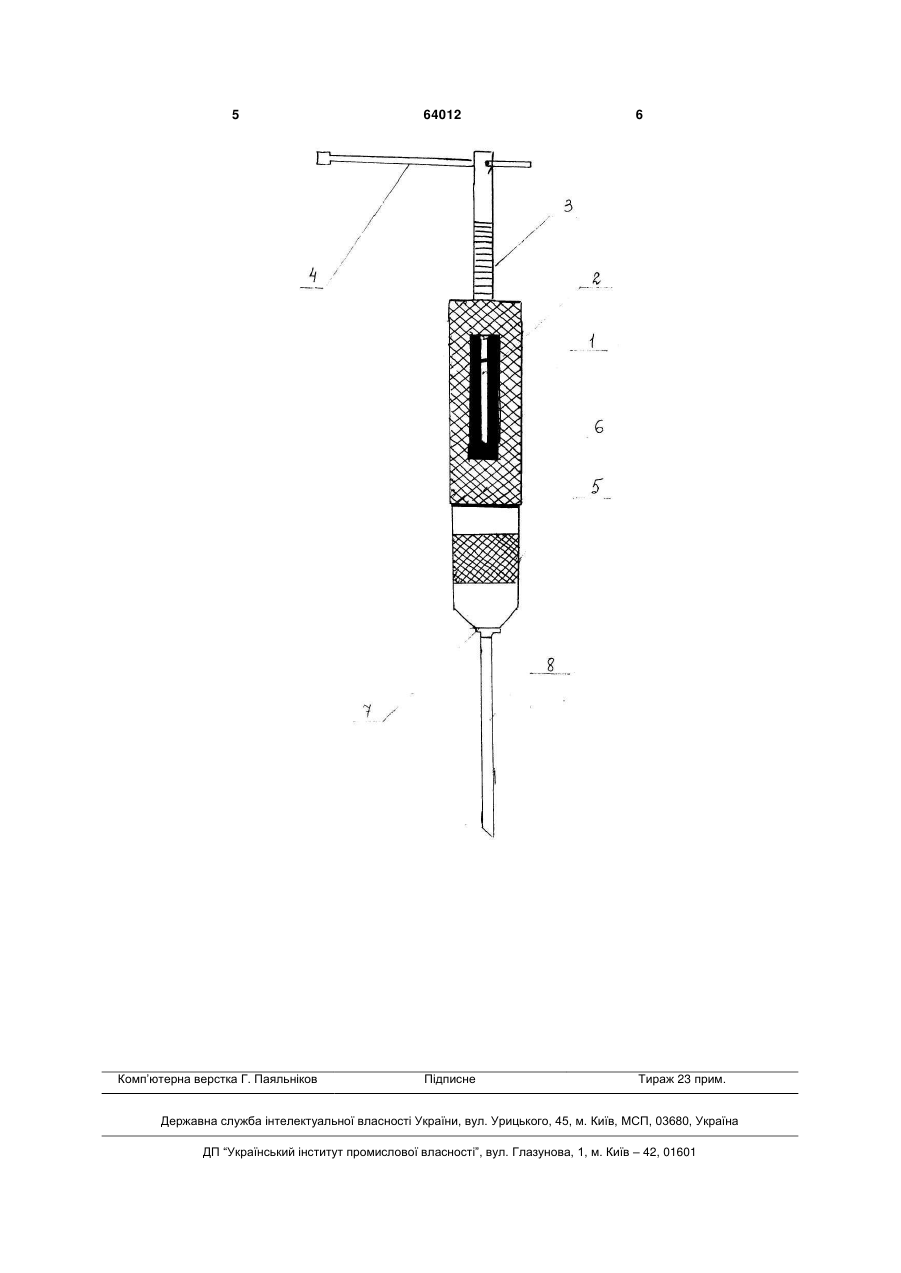

Універсальний пристрій для відкритої та закритої вертебропластики, який виконаний у вигляді 3 Поставлена задача вирішується в універсальному пристрої для відкритої та закритої вертебропластики, який виконаний у вигляді шприца з голкою та поршнем, розмішеним усередині, згідно з корисною моделлю, корпус шприца містить дві частини, одна частина корпуса шприца має дозовану шкалу поділу, де кожна відмітка відповідає 1 мл, з розміщеним в корпусі різьбовим поршневим механізмом, виконаним у вигляді Т-подібної рукоятки на одному кінці, з можливістю подання кісткового цементу по пристрою, друга частина шприца виконана у вигляді змінної багаторазової камери для цементу, один кінець якої має різьбу для з'єднання з другою частиною корпусу, на протилежному кінці розташована фіксуюча гайка з можливістю фіксації голки. Завдяки такому виконанню пристрою для відкритої та закритої вертебропластики, досягається візуальний контроль та дозоване введення цементу. Суть корисної моделі пояснює креслення, де зображений запропонований пристрій для відкритої та закритої вертебропластики. Пристрій, що заявляється, виконаний у вигляді шприца, який складається з двох частин. На частині 1 шприца знаходиться дозована шкала поділу 2, де кожна відмітка дорівнюю 1 мл. З одного боку частина 1 шприца має різьбовий поршневий механізм 3, на одному кінці якого виконана Т-подібна рукоятка 4. Друга частина шприца виконана у вигляді знімної багаторазової камери для цементу 5, 64012 4 об'єм якої дорівнює 17 мл. Знімна камера для цементу 5 виконана з можливістю з'єднання з частиною 1 шприца за допомогою різьбового з'єднання 6. На протилежній стороні камери для цементу 5 розташована фіксуюча контргайка 7 для голки 8. Камера для цементу 5 виконана з матеріалу, до якого цемент не прилипає. Запропонований універсальний пристрій для відкритої та закритої вертебропластики використовують таким чином. Голку 7 герметично закріплюють до багаторазової камери для цементу 5 фіксуючою контргайкою 7. Довжина голки 8 співпадає з довжиною троакара і закінчується на початку зрізу троакара. Заповнюють цементом змінну камеру 5. Після чого з'єднують універсальний пристрій, виконаний у вигляді шприца. Частину 1 шприца з'єднують з камерою для цементу 5 за допомогою різьбового з'єднання 6 доти, поки мірні риски на дозованій шкалі 2 співпадуть з max відміткою на шкалі. Закручують, доки з голки не з'явиться цемент. Два повних оберти 720° Т-подібної рукоятки 4 відповідають 1 мл водного цементу. Установлюють шприц в троакар і вводять необхідну кількість цементу за допомогою повороту Т-подібної рукоятки 4. Видаляють шприц, видаляють троакар. Таким чином, запропонований універсальний пристрій для відкритої та закритої вертебропластики простий у використанні, дозволяє здійснювати дозоване, контрольоване, багаторазове введення кісткового цементу. 5 Комп’ютерна верстка Г. Паяльніков 64012 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
