Пристрій для визначення фізико-механічних характеристик арматури

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 64192

Опубліковано: 25.10.2011

Автори: Сурмай Михайло Ігорович, Демчина Богдан Григорович, Сурмай Богдан Ігорович

Завантажити PDF файл.

Формула / Реферат

Пристрій для визначення фізико-механічних характеристик арматури, що містить верхню і нижню опорні траверси, нерухомо з'єднані з опорними стійками, засіб створення навантаження, верхній та нижній захоплювачі, силовимірювальний та діаграмний пристрої, який відрізняється тим, що він додатково оснащений парою захватів для упорних анкерів арматури, кожен з яких виконаний у вигляді пластини з отвором конічного профілю в центрі, роз'ємної по середині на дві частини, з можливістю їх з'єднання та фіксації, а також закріплення її на захоплювачах.

Текст

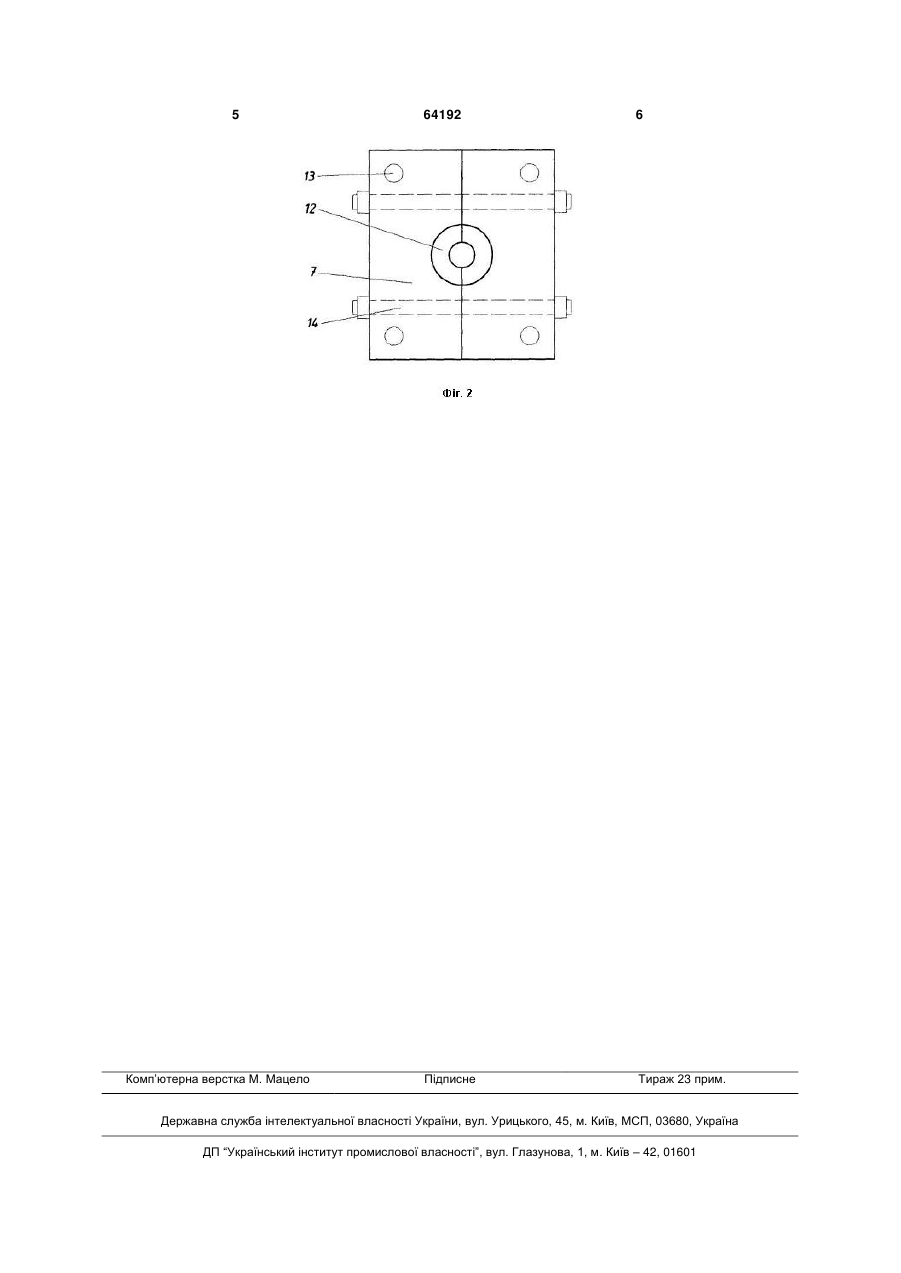

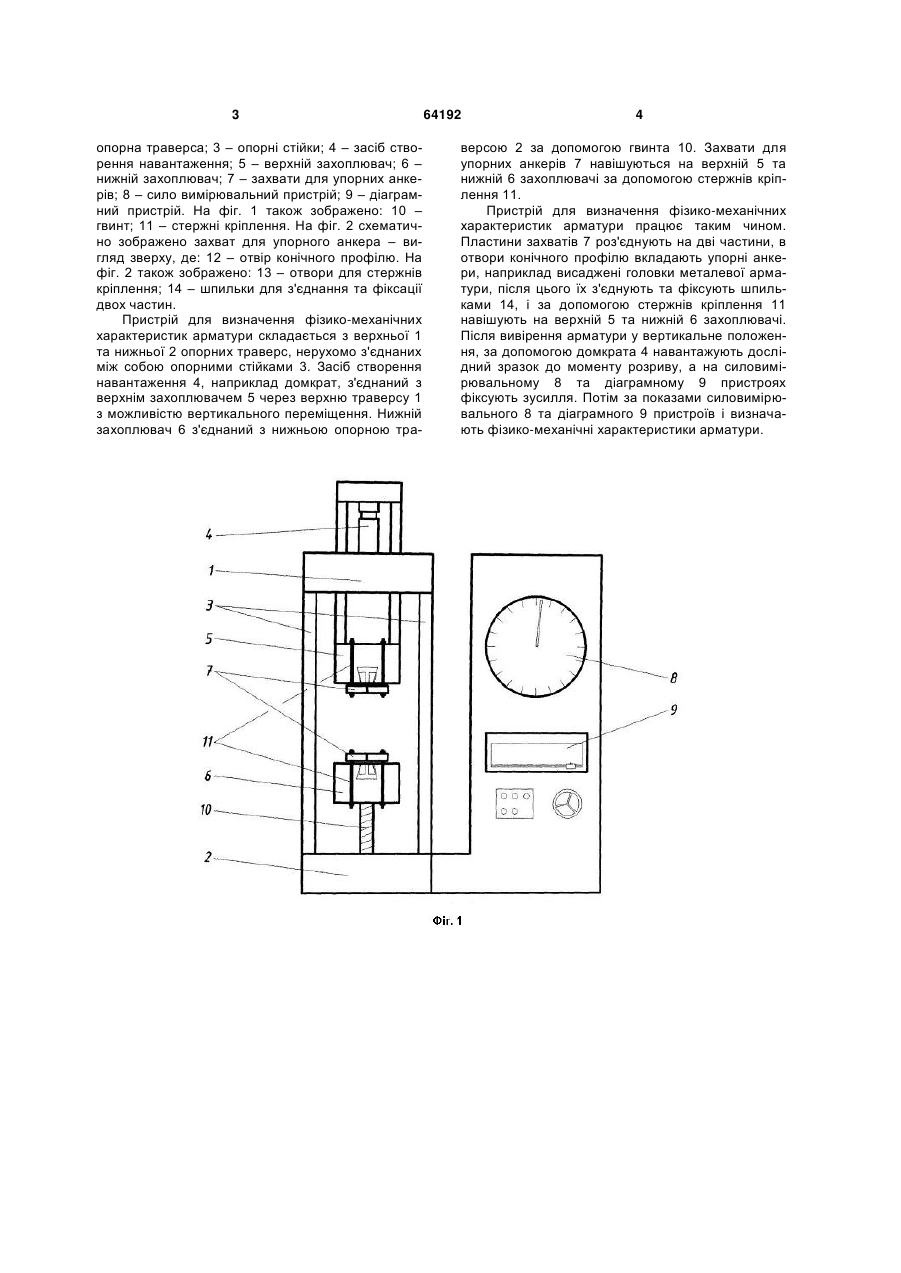

Пристрій для визначення фізико-механічних характеристик арматури, що містить верхню і ниж 3 опорна траверса; 3 – опорні стійки; 4 – засіб створення навантаження; 5 – верхній захоплювач; 6 – нижній захоплювач; 7 – захвати для упорних анкерів; 8 – сило вимірювальний пристрій; 9 – діаграмний пристрій. На фіг. 1 також зображено: 10 – гвинт; 11 – стержні кріплення. На фіг. 2 схематично зображено захват для упорного анкера – вигляд зверху, де: 12 – отвір конічного профілю. На фіг. 2 також зображено: 13 – отвори для стержнів кріплення; 14 – шпильки для з'єднання та фіксації двох частин. Пристрій для визначення фізико-механічних характеристик арматури складається з верхньої 1 та нижньої 2 опорних траверс, нерухомо з'єднаних між собою опорними стійками 3. Засіб створення навантаження 4, наприклад домкрат, з'єднаний з верхнім захоплювачем 5 через верхню траверсу 1 з можливістю вертикального переміщення. Нижній захоплювач 6 з'єднаний з нижньою опорною тра 64192 4 версою 2 за допомогою гвинта 10. Захвати для упорних анкерів 7 навішуються на верхній 5 та нижній 6 захоплювачі за допомогою стержнів кріплення 11. Пристрій для визначення фізико-механічних характеристик арматури працює таким чином. Пластини захватів 7 роз'єднують на дві частини, в отвори конічного профілю вкладають упорні анкери, наприклад висаджені головки металевої арматури, після цього їх з'єднують та фіксують шпильками 14, і за допомогою стержнів кріплення 11 навішують на верхній 5 та нижній 6 захоплювачі. Після вивірення арматури у вертикальне положення, за допомогою домкрата 4 навантажують дослідний зразок до моменту розриву, а на силовимірювальному 8 та діаграмному 9 пристроях фіксують зусилля. Потім за показами силовимірювального 8 та діаграмного 9 пристроїв і визначають фізико-механічні характеристики арматури. 5 Комп’ютерна верстка М. Мацело 64192 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determination of physical-mechanical characteristics of fitments

Автори англійською

Demchyna Bohdan Hryhorovych, Surmai Mykhailo Ihorovych, Surmai Bohdan Ihorovych

Назва патенту російською

Устройство для определения физико-механических характеристик арматуры

Автори російською

Демчина Богдан Григорьевич, Сурмай Михаил Игоревич, Сурмай Богдан Игоревич
