Пристрій для визначення фізико-механічних характеристик бетону в агресивному середовищі

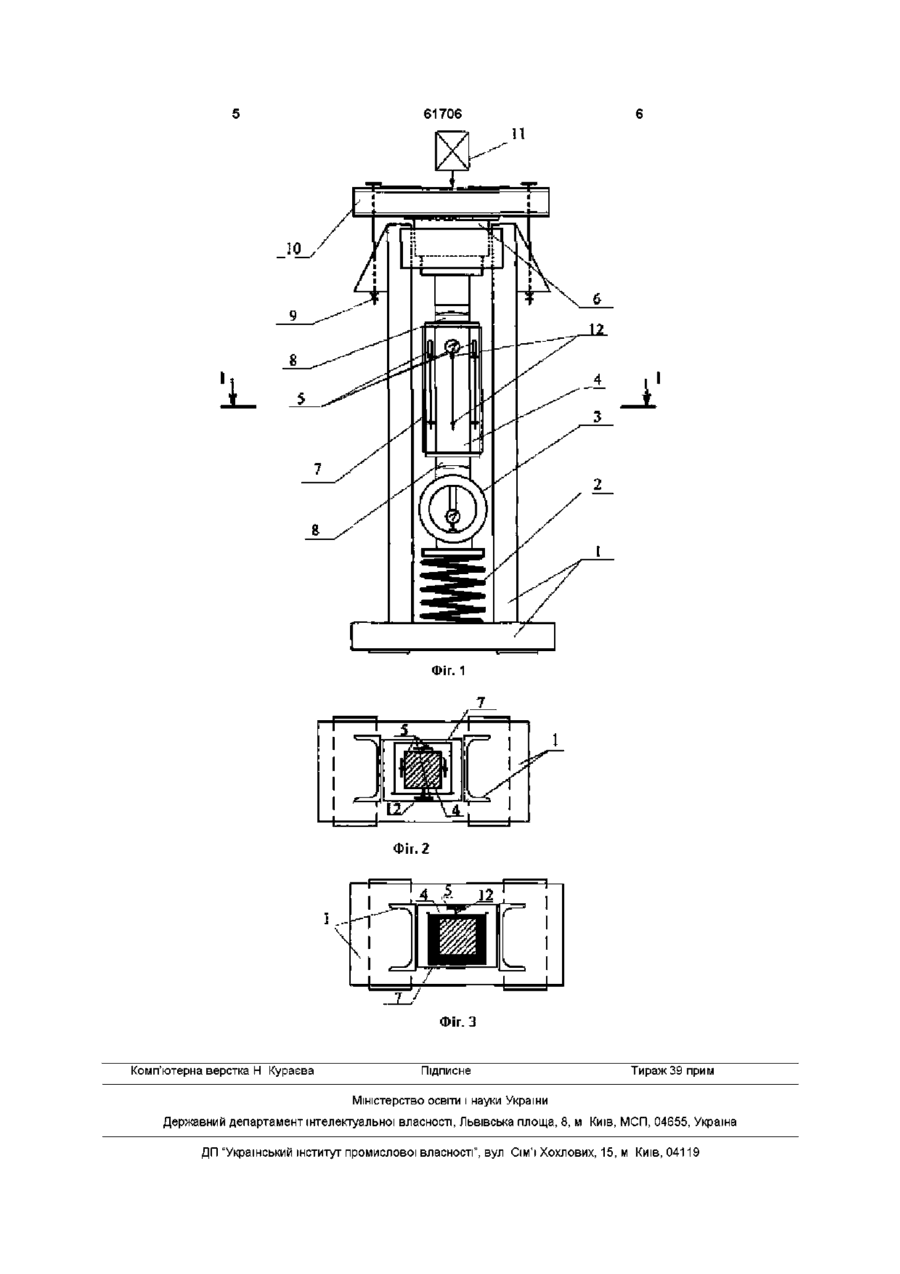

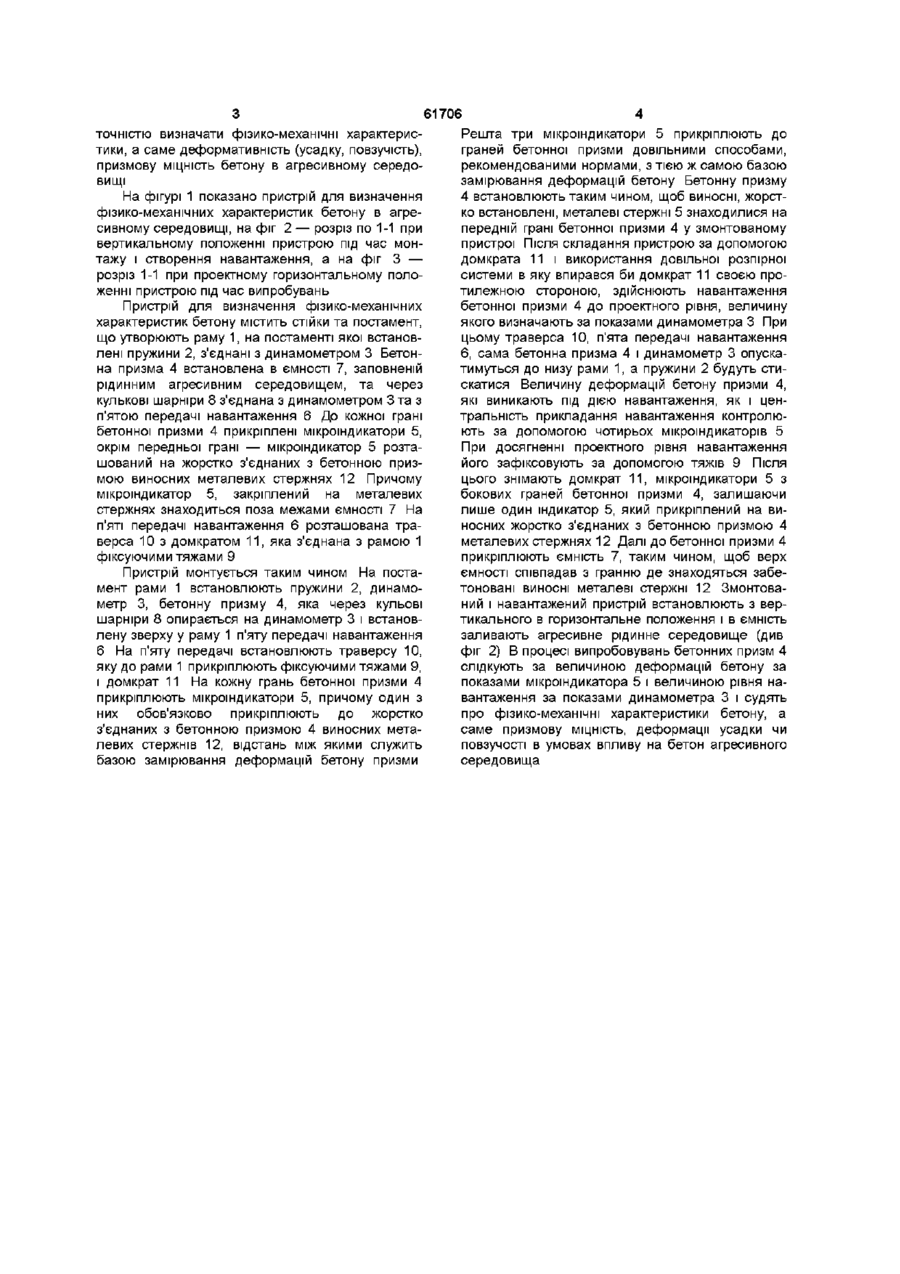

Пристрій для визначення фізико-механічних характеристик бетону в агресивному середовищі, що містить стійки та постамент, що утворюють раму, в якій встановлені пружини, мікроіндикатори прикріплені на бетонній призмі, кулькові шарніри та траверсу, який відрізняється тим, що додатково містить ємність, заповнену агресивним рідинним середовищем, динамометр, п'яту передачі навантаження і домкрат, причому бетонна призма встановлена в ємності і через кулькові шарніри з'єднана з динамометром, розташованим на пружинах, та з п'ятою передачі навантаження, на якій знаходиться траверса з домкратом, з'єднана з рамою фіксуючими тяжами Винахід відноситься до області будівництва, а саме до пристроїв вимірювання характеристик будівельних матеріалів і може бути використаний для визначення фізико-механічних характеристик бетону в агресивному середовищі при одночасній дії навантаження Відомий пристрій для визначення механічних властивостей бетонів при тривалій дії рідинного середовища і навантаження (Прочность, структурные изменения и деформации бетона /Под ред А А Гвоздева/ — М , Стройиздат, 1978 — С 259) Однак, в цьому пристрої неможливо використати для заміру деформацій бетону механічні індикатори, які відрізняються надійністю і високою точністю і рекомендуються для проведення випробувань, а також не можливо створити сильноагресивне рідинне середовище, так як пристосування для заміру д ефо р мати в н ості бетону перебувають в самому середовищі Найбільш близький за технічним рішення є пристрій для визначення фізико-механічних характеристик бетону, що містить стійки та постамент, що утворюють раму, в якій встановлені пружини, мікроіндикатори, закріплені на бетонній призмі, кулькові шарніри та траверсу (ГОСТ 24544-81 Бетоны Методы определения деформаций усадки и ползучести — М Изд-во стандартов, 1981 — С 26) Цей пристрій не придатний для проведення випробувань з високою точністю ряду фізикомеханічних характеристик бетону, а саме призмо воі МІЦНОСТІ, деформацій усадки чи повзучості в умовах впливу на бетон агресивного середовища В основу винаходу поставлене завдання створити пристрій для визначення фізико-механічних характеристик бетону в агресивному середовищі, в якому нове виконання дозволило б проводити випробування в сильноагресивних середовищах з високою точністю вимірювання характеристик бетону в агресивному середовищі, таких як деформативність (усадка, повзучість) та призмова МІЦНІСТЬ Поставлене завдання вирішується тим, що в пристрої для визначення фізико-механічних характеристик бетону в агресивному середовищі, який містить стійки та постамент, що утворюють раму, в якій встановлені пружини, мікроіндикатори, закріплені на бетонній призмі, кулькові шарніри та траверсу, згідно винаходу, додатково містить ємність, заповнену агресивним рідинним середовищем, динамометр, п'яту передачі навантаження, домкрат, причому бетонна призма встановлена в ємності і через кулькові шарніри з'єднана з динамометром, встановленим на пружинах, та з п'ятою передачі навантаження, на якій розташована траверса з домкратом, з'єднана з рамою фіксуючими тяжами Таке виконання пристрою для визначення фізико-механічних характеристик бетону в агресивному середовищі при тривалій дії навантаження дозволяє проводити випробовування в сильноагресивному рідинному середовищі та з високою (О о (О 61706 Решта три мікроіндикатори 5 прикріплюють до граней бетонної призми довільними способами, рекомендованими нормами, з тією ж самою базою замірювання деформацій бетону Бетонну призму 4 встановлюють таким чином, щоб виносні, жорстко встановлені, металеві стержні 5 знаходилися на передній грані бетонної призми 4 у змонтованому пристрої Після складання пристрою за допомогою домкрата 11 і використання довільної розпірної системи в яку впирався би домкрат 11 своєю протилежною стороною, здійснюють навантаження бетонної призми 4 до проектного рівня, величину якого визначають за показами динамометра 3 При цьому траверса 10, п'ята передачі навантаження 6, сама бетонна призма 4 і динамометр 3 опускатимуться до низу рами 1, а пружини 2 будуть стискатися Величину деформацій бетону призми 4, які виникають під дією навантаження, як і центральність прикладання навантаження контролюють за допомогою чотирьох мікроіндикаторів 5 При досягненні проектного рівня навантаження його зафіксовують за допомогою тяжів 9 Після цього знімають домкрат 11, мікроіндикатори 5 з бокових граней бетонної призми 4, залишаючи лише один індикатор 5, який прикріплений на виносних жорстко з'єднаних з бетонною призмою 4 металевих стержнях 12 Далі до бетонної призми 4 прикріплюють ємність 7, таким чином, щоб верх ємності співпадав з гранню де знаходяться забеПристрій монтується таким чином На постатоновані виносні металеві стержні 12 Змонтовамент рами 1 встановлюють пружини 2, динамоний і навантажений пристрій встановлюють з верметр 3, бетонну призму 4, яка через кульові тикального в горизонтальне положення і в ємність шарніри 8 опирається на динамометр 3 і встановзаливають агресивне рідинне середовище (див лену зверху у раму 1 п'яту передачі навантаження фіг 2) В процесі випробовувань бетонних призм 4 6 На п'яту передачі встановлюють траверсу 10, слідкують за величиною деформацій бетону за яку до рами 1 прикріплюють фіксуючими тяжами 9, показами мікроіндикатора 5 і величиною рівня наі домкрат 11 На кожну грань бетонної призми 4 вантаження за показами динамометра 3 і судять прикріплюють мікроіндикатори 5, причому один з про фізико-механічні характеристики бетону, а них обов'язково прикріплюють до жорстко саме призмову МІЦНІСТЬ, деформації усадки чи з'єднаних з бетонною призмою 4 виносних метаповзучості в умовах впливу на бетон агресивного левих стержнів 12, відстань між якими служить середовища базою замірювання деформацій бетону призми точністю визначати фізико-механічні характеристики, а саме деформативність (усадку, повзучість), призмову МІЦНІСТЬ бетону в агресивному середовищі На фігурі 1 показано пристрій для визначення фізико-механічних характеристик бетону в агресивному середовищі, на фіг 2 — розріз по 1-1 при вертикальному положенні пристрою під час монтажу і створення навантаження, а на фіг 3 — розріз 1-1 при проектному горизонтальному положенні пристрою під час випробувань Пристрій для визначення фізико-механічних характеристик бетону містить стійки та постамент, що утворюють раму 1, на постаменті якої встановлені пружини 2, з'єднані з динамометром 3 Бетонна призма 4 встановлена в ємності 7, заповненій рідинним агресивним середовищем, та через кулькові шарніри 8 з'єднана з динамометром 3 та з п'ятою передачі навантаження 6 До кожної грані бетонної призми 4 прикріплені мікроіндикатори 5, окрім передньої грані — мікроіндикатор 5 розташований на жорстко з'єднаних з бетонною призмою виносних металевих стержнях 12 Причому мікроіндикатор 5, закріплений на металевих стержнях знаходиться поза межами ємності 7 На п'яті передачі навантаження 6 розташована траверса 10 з домкратом 11, яка з'єднана з рамою 1 фіксуючими тяжами 9 61706 ІО Фіг. 1 Фіг. 2 Фіг. З Комп'ютерна верстка Н Кураєва Підписне Тираж39 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності, Львівська площа, 8, м Київ, МСП, 04655, Україна ДП "Український інститут промислової власності", вул Сім'ї Хохлових, 15, м Київ, 04119
