Пристрій для вібросепарації подрібненого торфу

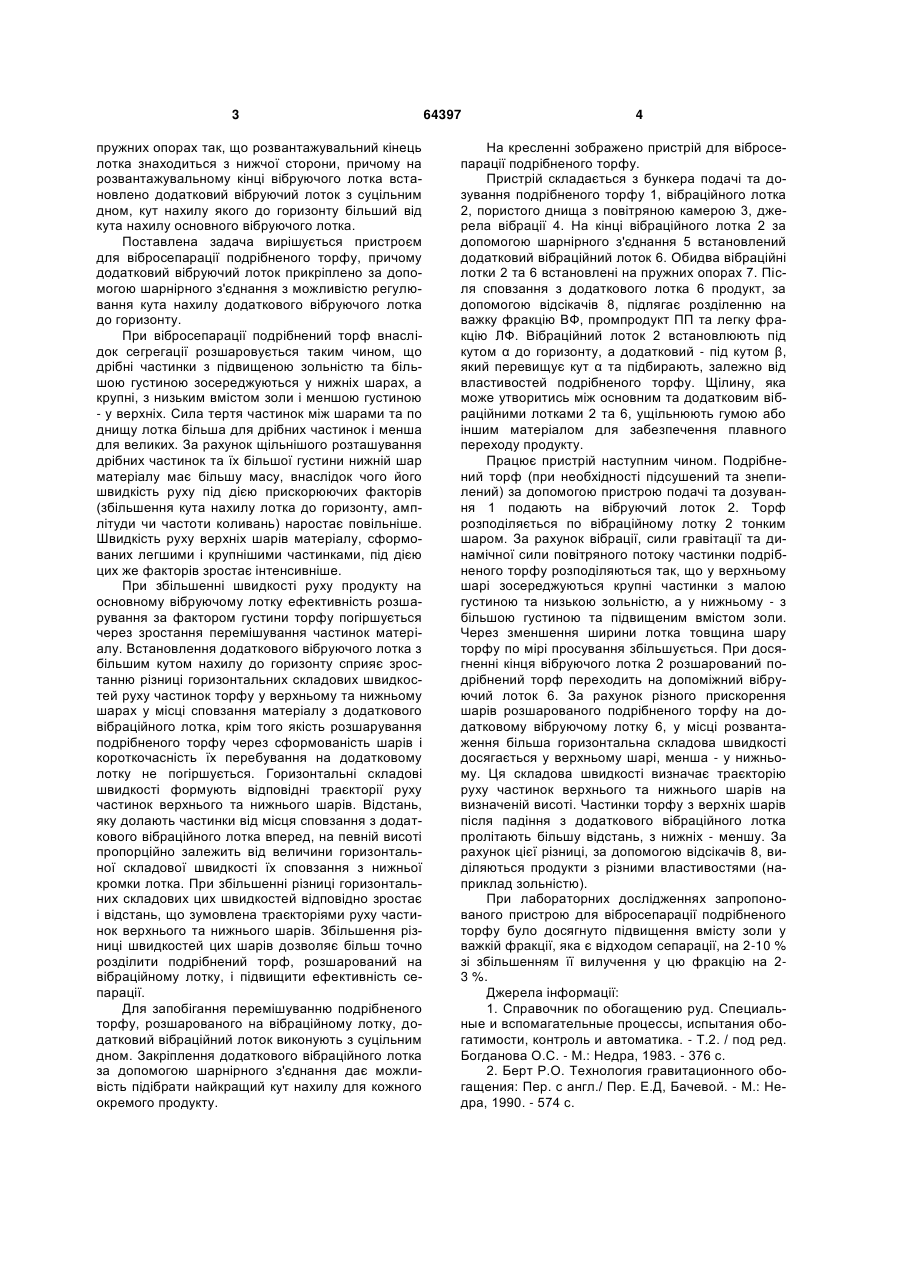

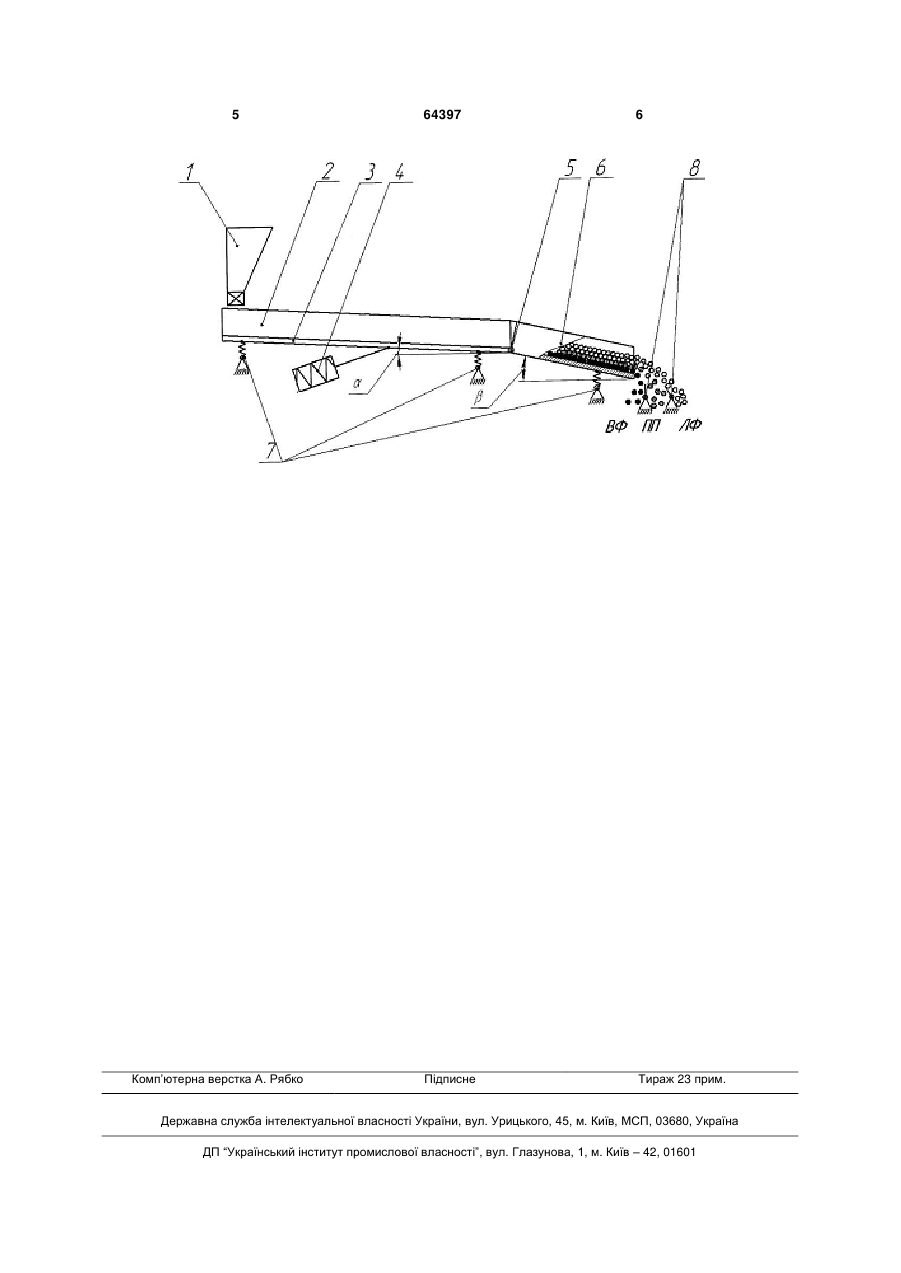

1. Пристрій для вібросепарації подрібненого торфу, який містить пристрій для подачі та дозування торфу, джерело вібрації, вібруючий лоток, що має пористе днище та повітряну камеру, і ширина якого зменшується у напрямку руху продукту, розташований під кутом до горизонту і встановле 3 пружних опорах так, що розвантажувальний кінець лотка знаходиться з нижчої сторони, причому на розвантажувальному кінці вібруючого лотка встановлено додатковий вібруючий лоток з суцільним дном, кут нахилу якого до горизонту більший від кута нахилу основного вібруючого лотка. Поставлена задача вирішується пристроєм для вібросепарації подрібненого торфу, причому додатковий вібруючий лоток прикріплено за допомогою шарнірного з'єднання з можливістю регулювання кута нахилу додаткового вібруючого лотка до горизонту. При вібросепарації подрібнений торф внаслідок сегрегації розшаровується таким чином, що дрібні частинки з підвищеною зольністю та більшою густиною зосереджуються у нижніх шарах, а крупні, з низьким вмістом золи і меншою густиною - у верхніх. Сила тертя частинок між шарами та по днищу лотка більша для дрібних частинок і менша для великих. За рахунок щільнішого розташування дрібних частинок та їх більшої густини нижній шар матеріалу має більшу масу, внаслідок чого його швидкість руху під дією прискорюючих факторів (збільшення кута нахилу лотка до горизонту, амплітуди чи частоти коливань) наростає повільніше. Швидкість руху верхніх шарів матеріалу, сформованих легшими і крупнішими частинками, під дією цих же факторів зростає інтенсивніше. При збільшенні швидкості руху продукту на основному вібруючому лотку ефективність розшарування за фактором густини торфу погіршується через зростання перемішування частинок матеріалу. Встановлення додаткового вібруючого лотка з більшим кутом нахилу до горизонту сприяє зростанню різниці горизонтальних складових швидкостей руху частинок торфу у верхньому та нижньому шарах у місці сповзання матеріалу з додаткового вібраційного лотка, крім того якість розшарування подрібненого торфу через сформованість шарів і короткочасність їх перебування на додатковому лотку не погіршується. Горизонтальні складові швидкості формують відповідні траєкторії руху частинок верхнього та нижнього шарів. Відстань, яку долають частинки від місця сповзання з додаткового вібраційного лотка вперед, на певній висоті пропорційно залежить від величини горизонтальної складової швидкості їх сповзання з нижньої кромки лотка. При збільшенні різниці горизонтальних складових цих швидкостей відповідно зростає і відстань, що зумовлена траєкторіями руху частинок верхнього та нижнього шарів. Збільшення різниці швидкостей цих шарів дозволяє більш точно розділити подрібнений торф, розшарований на вібраційному лотку, і підвищити ефективність сепарації. Для запобігання перемішуванню подрібненого торфу, розшарованого на вібраційному лотку, додатковий вібраційний лоток виконують з суцільним дном. Закріплення додаткового вібраційного лотка за допомогою шарнірного з'єднання дає можливість підібрати найкращий кут нахилу для кожного окремого продукту. 64397 4 На кресленні зображено пристрій для вібросепарації подрібненого торфу. Пристрій складається з бункера подачі та дозування подрібненого торфу 1, вібраційного лотка 2, пористого днища з повітряною камерою 3, джерела вібрації 4. На кінці вібраційного лотка 2 за допомогою шарнірного з'єднання 5 встановлений додатковий вібраційний лоток 6. Обидва вібраційні лотки 2 та 6 встановлені на пружних опорах 7. Після сповзання з додаткового лотка 6 продукт, за допомогою відсікачів 8, підлягає розділенню на важку фракцію ВФ, промпродукт ПП та легку фракцію ЛФ. Вібраційний лоток 2 встановлюють під кутом α до горизонту, а додатковий - під кутом β, який перевищує кут α та підбирають, залежно від властивостей подрібненого торфу. Щілину, яка може утворитись між основним та додатковим вібраційними лотками 2 та 6, ущільнюють гумою або іншим матеріалом для забезпечення плавного переходу продукту. Працює пристрій наступним чином. Подрібнений торф (при необхідності підсушений та знепилений) за допомогою пристрою подачі та дозування 1 подають на вібруючий лоток 2. Торф розподіляється по вібраційному лотку 2 тонким шаром. За рахунок вібрації, сили гравітації та динамічної сили повітряного потоку частинки подрібненого торфу розподіляються так, що у верхньому шарі зосереджуються крупні частинки з малою густиною та низькою зольністю, а у нижньому - збільшою густиною та підвищеним вмістом золи. Через зменшення ширини лотка товщина шару торфу по мірі просування збільшується. При досягненні кінця вібруючого лотка 2 розшарований подрібнений торф переходить на допоміжний вібруючий лоток 6. За рахунок різного прискорення шарів розшарованого подрібненого торфу на додатковому вібруючому лотку 6, у місці розвантаження більша горизонтальна складова швидкості досягається у верхньому шарі, менша - у нижньому. Ця складова швидкості визначає траєкторію руху частинок верхнього та нижнього шарів на визначеній висоті. Частинки торфу з верхніх шарів після падіння з додаткового вібраційного лотка пролітають більшу відстань, з нижніх - меншу. За рахунок цієї різниці, за допомогою відсікачів 8, виділяються продукти з різними властивостями (наприклад зольністю). При лабораторних дослідженнях запропонованого пристрою для вібросепарації подрібненого торфу було досягнуто підвищення вмісту золи у важкій фракції, яка є відходом сепарації, на 2-10 % зі збільшенням її вилучення у цю фракцію на 23 %. Джерела інформації: 1. Справочник по обогащению руд. Специальные и вспомагательные процессы, испытания обогатимости, контроль и автоматика. - Т.2. / под ред. Богданова О.С. - М.: Недра, 1983. - 376 с. 2. Берт P.O. Технология гравитационного обогащения: Пер. с англ./ Пер. Е.Д, Бачевой. - М.: Недра, 1990. - 574 с. 5 Комп’ютерна верстка А. Рябко 64397 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
