Причіпна розстилальна машина для добування паливного кускового торфу

Формула / Реферат | Подібні патенти | МПК / Мітки | Додаткова інформація | Код посилання

Номер патенту: 21985

Опубліковано: 30.04.1998

Автори: Гудзикевич Євгеній Олександрович, Ткаченко Анатолій Михайлович, Препотенський Петро Никандрович, Омельченко Анатолій Петрович, Присяжний Олексій Іванович, Юрченко Віктор Іванович

Завантажити PDF файл.

Формула / Реферат

1. Причіпна розстилальна машина для добування паливного кускового торфу, яка складається з сепаратора пнів, бункера, двошнекового транспортно-переробного механізма, шнекового преса-формувача і укладача сформованого торфу в фігуру сушки, яка відрізняється тим, що вона виконана причіпною до трактора і для приводу механізмів використовується вал відбору потужності трактора.

2. Машина по п. 1, яка відрізняється тим, щотранспортно-псреробний механізм складається із двох шнеків, які обертаються назустріч один одному, а шнековий пресформувач розміщено під бункером і вихід сформованої торфомаси із мундштука має напрямок, перпендикулярний до напрямку руху машини.

3. Машина по п.І, яка відрізняється тим, що дисковий сепаратор пеньків розміщений над бункером машини.

Текст

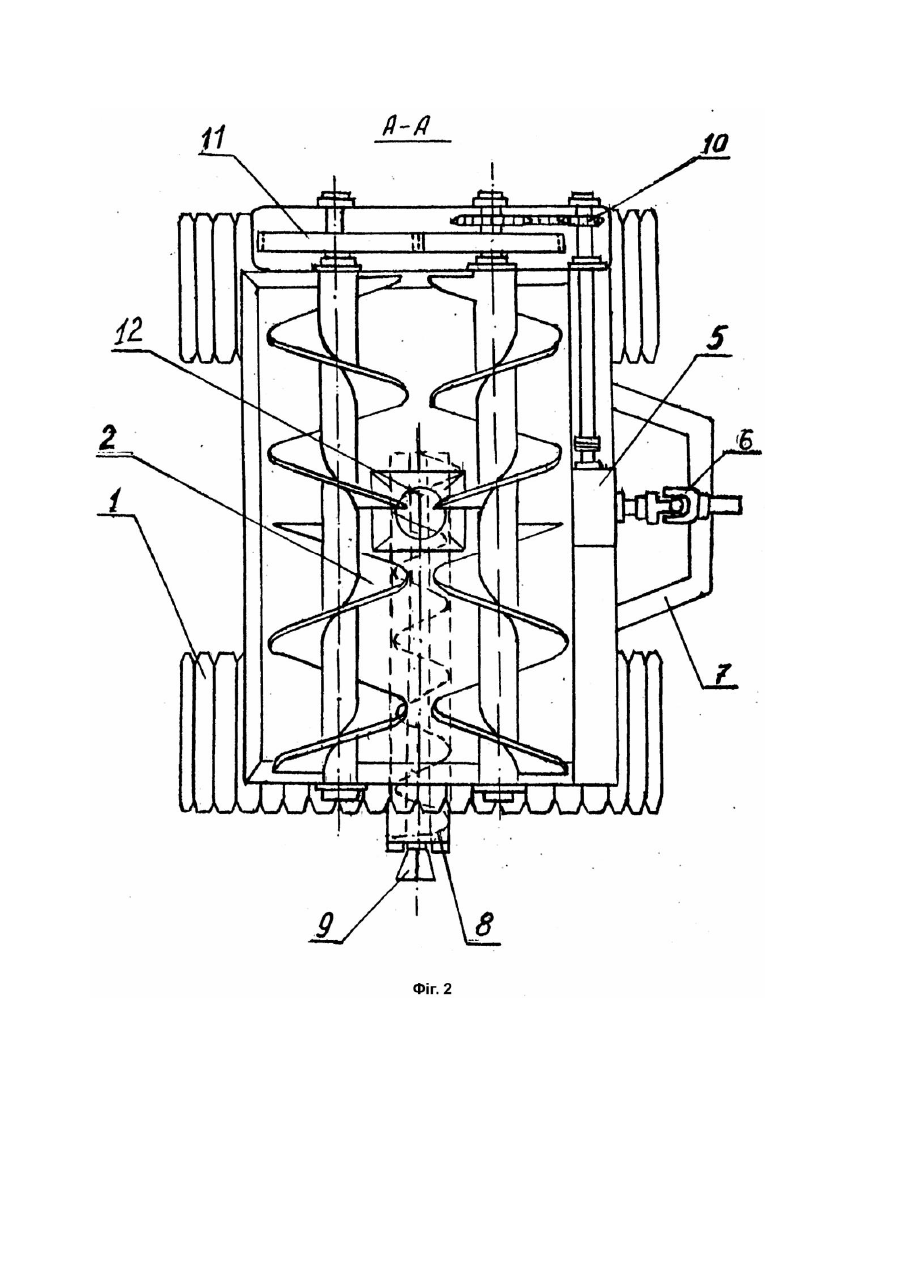

Винахід стосується конструкції розстилальної машини для добування кускового торфу машиноформованого паливного торфу. Відомі самохідні розстилальні машини, наприклад СМД-2, СМД-4, ЕСМ-8 А працюють в комплексі з багатоковшовими торфяними екскаваторами МТК-14А, УТКП-4. Самохідні розстилальні машини виконують одну операцію розстилання торфу, їх використання доцільне на великих родовищах (довжина проходу екскаватора більше 2500м). Технологічна схема роботи передбачає холостий прохід приблизно 250м після розстилання торфу. Машини цієї конструкції можуть розстилати тільки торфомасу вологою 90% попередньо перероблену на торфодобувному агрегаті (екскаваторі). Для розширення технологічних і те хнічних можливостей в добуванні кускового паливного торфу на невеликих торфови х родовищах, з використанням одноковшових екскаваторів пропонується конструкція розстилальної машини причіпної до трактора. На фіг.1 і 2 показана конструкція машини. Машина складається: з гусеничного ходу 1, транспортно-переробних шнеків 2 з лівим і правим напрямком витків бункера 3; дискового сепаратора 4 пеньків, редуктора 5 приводу механізмів в машини, приводного вала 6, який з'єднаний з валом зняття потужності трактора, трактора 7, шнекового переробно-формуючого преса 8 по а.с. 1283395, укладчика 9 сформованих кусків торфу в фігур у сушки, ланцюгової передачі 10 приводу шнеків, зубчатих коліс 11 приводу шнеків, отвору 12 для подавання торфу із бункера в переробноформуючий механізм, ланцюгової передачі приводу дискового сепаратора 13 пеньків, лотка 14 складання пеньків. Запропонована конструкція машини дозволяє використовува ти трактори, універсальні одноковшові екскаватори і працювати на не великих торфових родовищах різної конфігурації. Випуск розстилальної причіпної машини дозволить значно збільшити видобуток паливного кускового торфу на Україні, використовуючи наявну техніку (трактори, одноковшові екскаватори). Відпаде або зменшиться необхідність купляти многоковшові екскаватори МТК-14 за кордоном. Розстилальна машина причіпна до трактора поєднує в собі: 1) механізми переробки торфу двома шнеками, які обертаються назустріч один одному і мають витки лівого і правого напрямку, що спрямовує рух торфомаси до центру бункера і загрузочного отвору 12; 2) механізм виділення деревини і пеньків з торфомаси - сепаратор 13 пеньків; 3) активного формуючо-переробного механізму 8; 4) формувача рядків по а/с 1283395. Причіпна розстилальна машина випробувана на підприємстві "Ірдиньторф" Черкаської області в серпні 1994 року і показала позитивні результати роботи.

Дивитися

Додаткова інформація

Назва патенту англійською

Trailer spreading machine for fuel lump peat extraction

Автори англійською

Hudzikevych Yevhenii Oleksandrovych, Omelchenko Anatolii Petrovych, Prysiazhnyi Oleksii Ivanovych, Yurchenko Viktor Ivanovych, Tkachenko Anatolii Mykhailovych

Назва патенту російською

Прицепная расстилочная машина для добычи топливного кускового торфа

Автори російською

Гудзикевич Евгений Александрович, Омельченко Анатолий Петрович, Присяжный Алексей Иванович, Юрченко Виктор Иванович, Ткаченко Анатолий Михайлович

МПК / Мітки

МПК: E21C 49/00

Мітки: розстилальна, причіпна, машина, паливного, кускового, добування, торфу
