Термостатична камера багатоцільового призначення

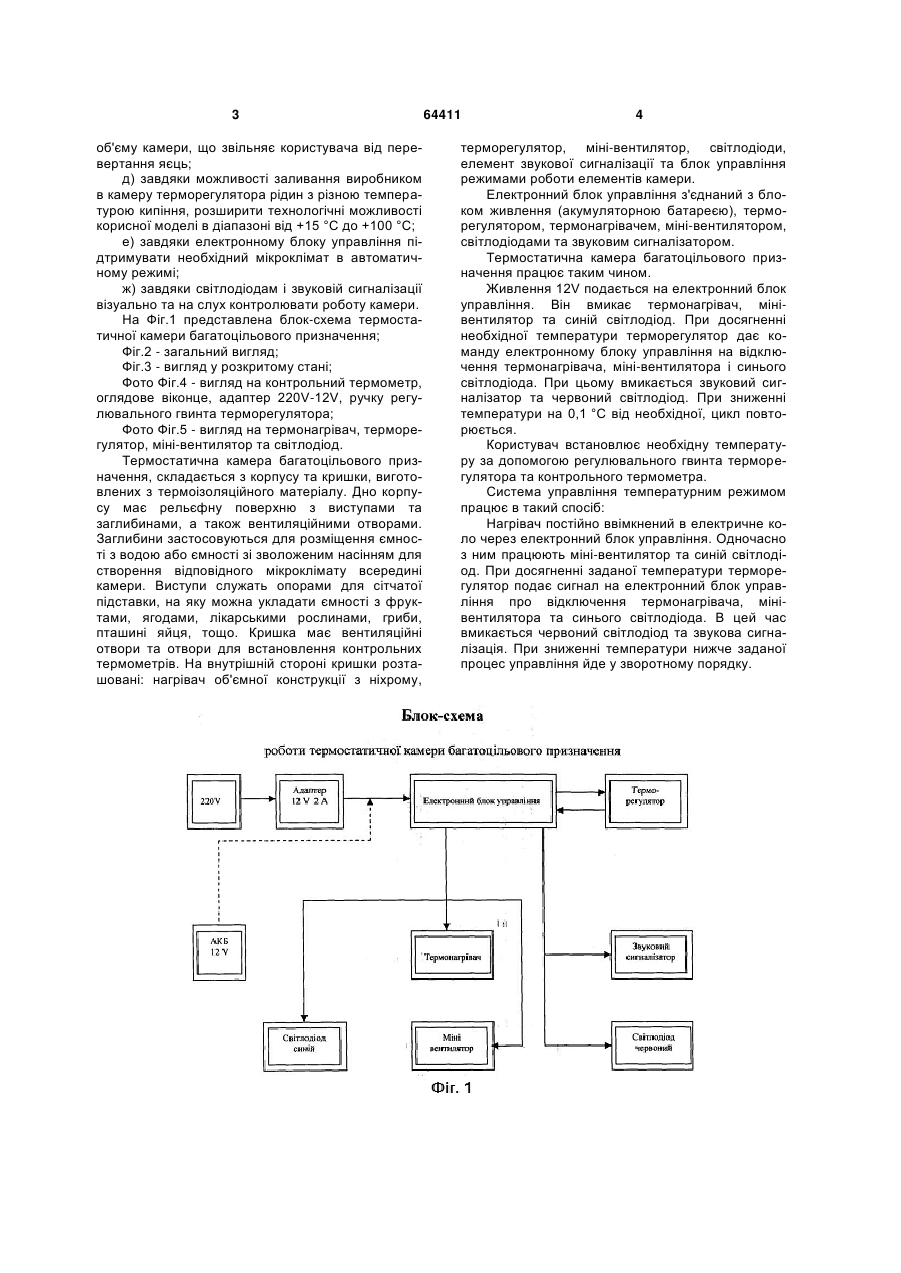

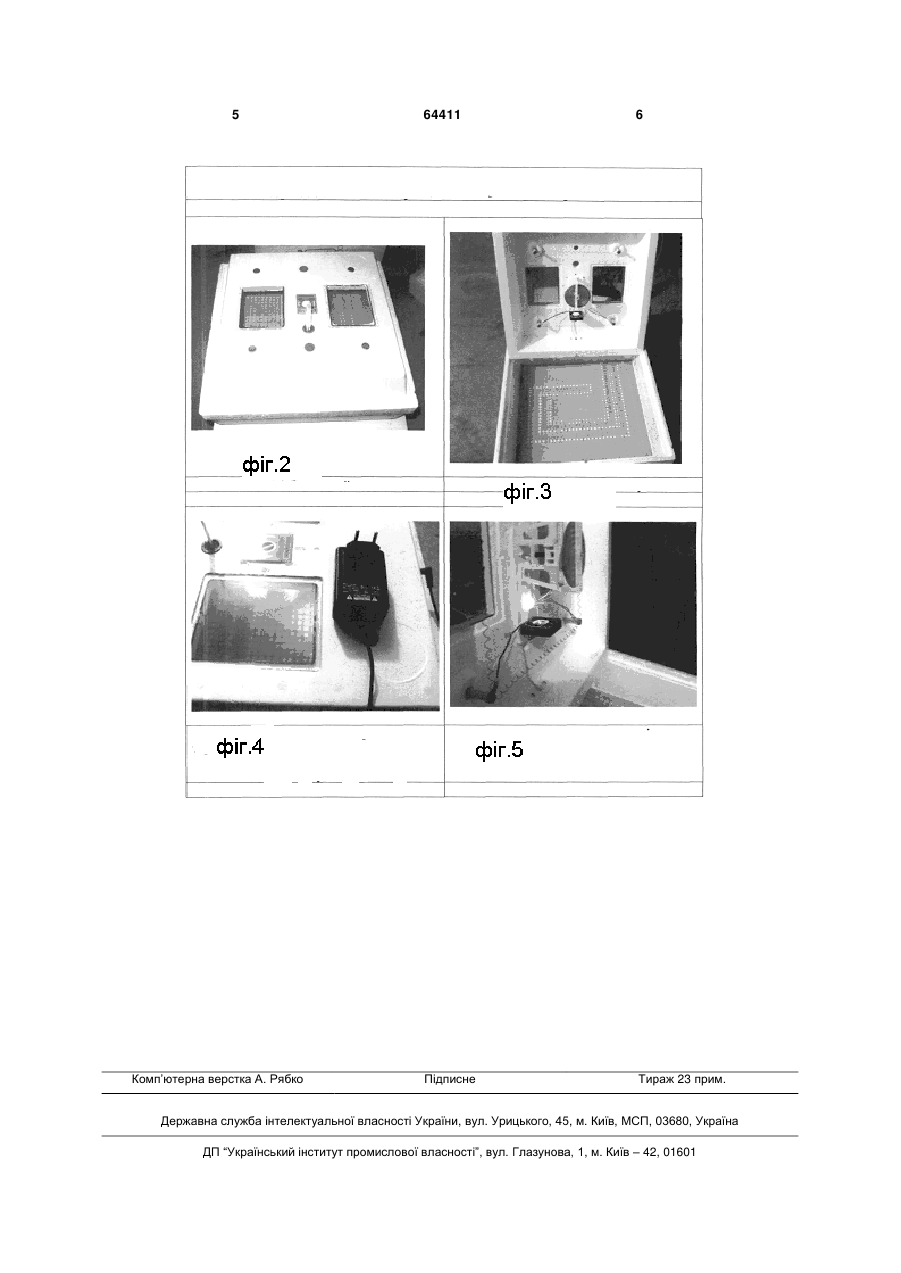

Термостатична камера багатоцільового призначення, яка складається з корпусу та кришки, виготовлених з термоізоляційного матеріалу, дно корпусу має рельєфну поверхню з виступами та заглибинами для розміщення ємності з водою або 3 об'єму камери, що звільняє користувача від перевертання яєць; д) завдяки можливості заливання виробником в камеру терморегулятора рідин з різною температурою кипіння, розширити технологічні можливості корисної моделі в діапазоні від +15 °C до +100 °C; е) завдяки електронному блоку управління підтримувати необхідний мікроклімат в автоматичному режимі; ж) завдяки світлодіодам і звуковій сигналізації візуально та на слух контролювати роботу камери. На Фіг.1 представлена блок-схема термостатичної камери багатоцільового призначення; Фіг.2 - загальний вигляд; Фіг.3 - вигляд у розкритому стані; Фото Фіг.4 - вигляд на контрольний термометр, оглядове віконце, адаптер 220V-12V, ручку регулювального гвинта терморегулятора; Фото Фіг.5 - вигляд на термонагрівач, терморегулятор, міні-вентилятор та світлодіод. Термостатична камера багатоцільового призначення, складається з корпусу та кришки, виготовлених з термоізоляційного матеріалу. Дно корпусу має рельєфну поверхню з виступами та заглибинами, а також вентиляційними отворами. Заглибини застосовуються для розміщення ємності з водою або ємності зі зволоженим насінням для створення відповідного мікроклімату всередині камери. Виступи служать опорами для сітчатої підставки, на яку можна укладати ємності з фруктами, ягодами, лікарськими рослинами, гриби, пташині яйця, тощо. Кришка має вентиляційні отвори та отвори для встановлення контрольних термометрів. На внутрішній стороні кришки розташовані: нагрівач об'ємної конструкції з ніхрому, 64411 4 терморегулятор, міні-вентилятор, світлодіоди, елемент звукової сигналізації та блок управління режимами роботи елементів камери. Електронний блок управління з'єднаний з блоком живлення (акумуляторною батареєю), терморегулятором, термонагрівачем, міні-вентилятором, світлодіодами та звуковим сигналізатором. Термостатична камера багатоцільового призначення працює таким чином. Живлення 12V подається на електронний блок управління. Він вмикає термонагрівач, мінівентилятор та синій світлодіод. При досягненні необхідної температури терморегулятор дає команду електронному блоку управління на відключення термонагрівача, міні-вентилятора і синього світлодіода. При цьому вмикається звуковий сигналізатор та червоний світлодіод. При зниженні температури на 0,1 °C від необхідної, цикл повторюється. Користувач встановлює необхідну температуру за допомогою регулювального гвинта терморегулятора та контрольного термометра. Система управління температурним режимом працює в такий спосіб: Нагрівач постійно ввімкнений в електричне коло через електронний блок управління. Одночасно з ним працюють міні-вентилятор та синій світлодіод. При досягненні заданої температури терморегулятор подає сигнал на електронний блок управління про відключення термонагрівача, мінівентилятора та синього світлодіода. В цей час вмикається червоний світлодіод та звукова сигналізація. При зниженні температури нижче заданої процес управління йде у зворотному порядку. 5 Комп’ютерна верстка А. Рябко 64411 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
