Шафа багатоцільового призначення

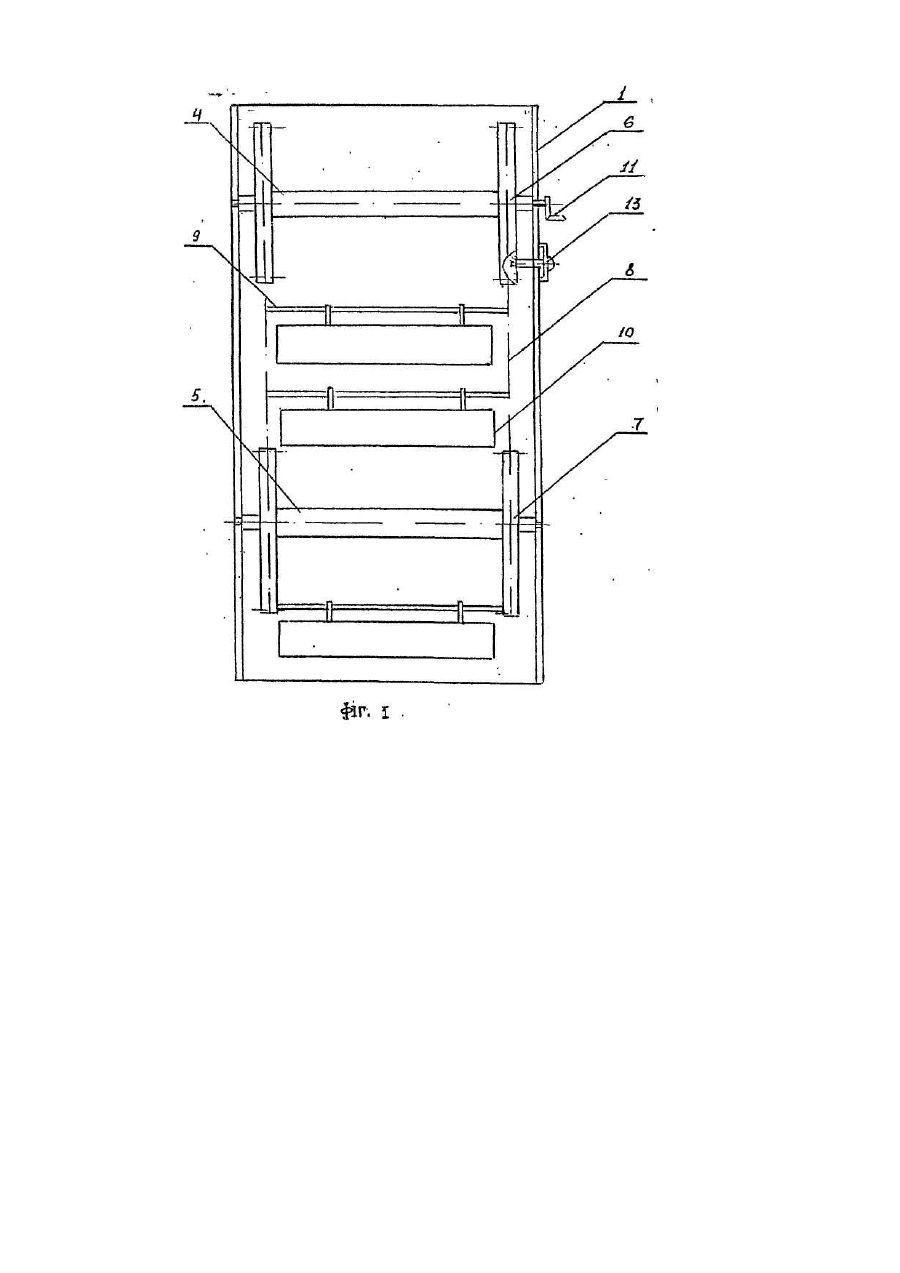

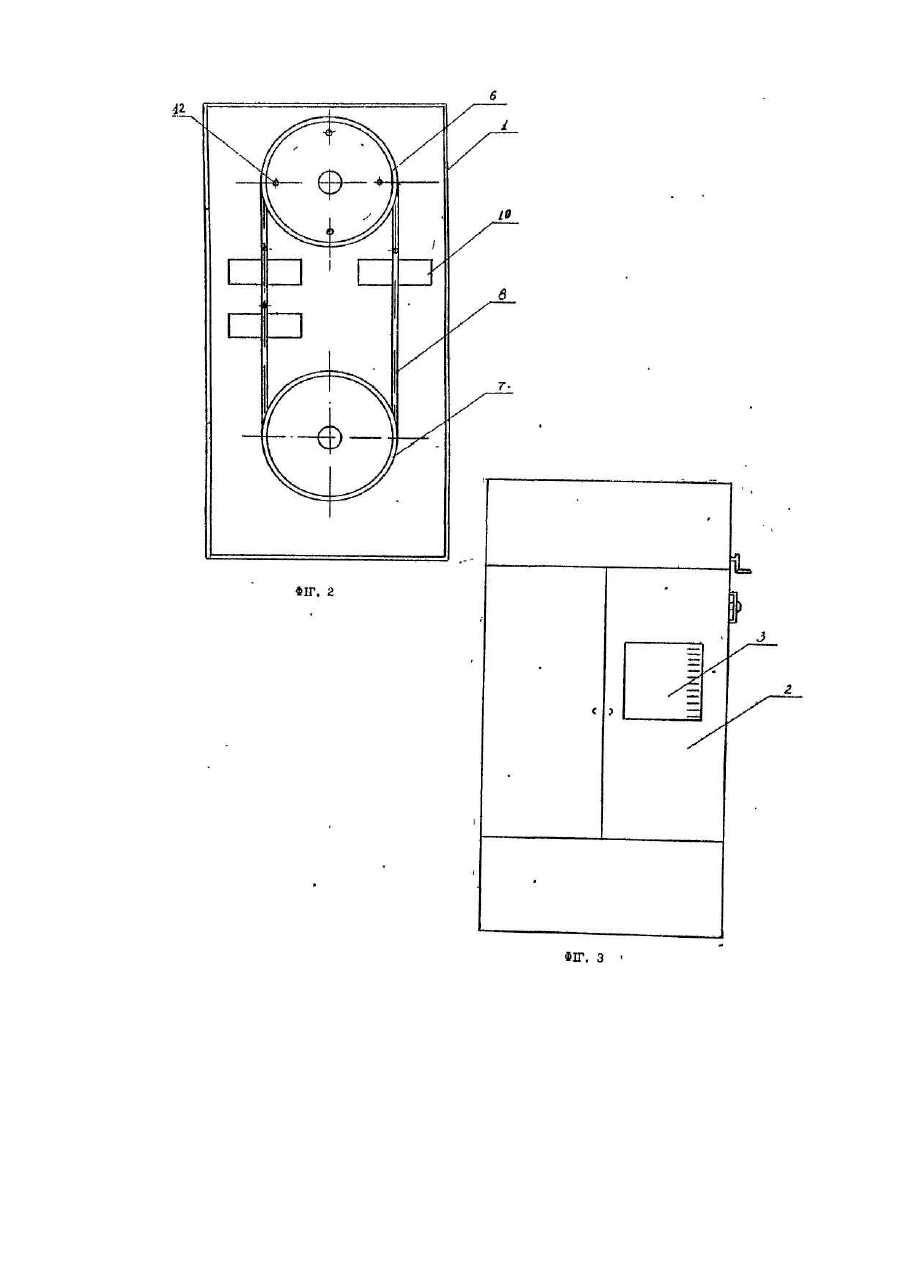

Корисна модель, що заявляється, відноситься до виробництва меблів, та може бути використана для виготовлення корпусних меблів. Є відомим пристрій для зберігання штучних виробів, що складається з рами, усередині якої розташовані рухомі та нерухомі навантажені опори, а кожна опора має хоч одну полицю та механізм для забезпечення плоскопаралельного переміщення рухомих опор [Авт. св. СРСР № 931600, кл. В 65 G 1/10, Бюл. № 20, 1982]. Недоліком пристрою є те, що полки переміщуються на малу величину, що збільшує затрати часу на пошук необхідної речі, а також складність пристрою. Як прототип обрана шафа багатоцільового призначення, що має корпус з розчиняющимися дверями, у якому, встановлені декілька секцій зі зйомними полками та шухлядами [Каталог "Лучшие изделия мебели", ВПКТИМ, М„ 1988, с. 4). Недоліком пристрою є ненадійність конструкції, а також незручність в експлуатації. У основу корисної моделі покладена задача удосконалення шафи багатоцільового призначення, у якому за рахунок установлення механізму переміщення полок-шухляд у вертикальному напрямку забезпечується запобігання заклинюванню та перекосу полок-шухляд, що забезпечує надійність конструкції, дозволяє підвищити зручність експлуатації І розширити функціональне призначення. Поставлена задача вирішується тим, що шафа багатоцільового призначення, яка має корпус з розчиняющимися дверима, усередині якого розташовані полки-шухляди, згідно корисної моделі, містить механізм переміщення полок-шухляд у вертикальному напрямку, що включає верхній І нижній вали, встановлені у бокових стінках корпуса, які мають шестерні з ланцюговими контурами, поміж якими встановлені осі, а двері мають вікно, на якому є нумераційна таблиця, відповідна до номерів полок-шухляд. Застосування механізму переміщення дозволяє запобігти заклинюванню та перекосу поіак-шухляд коли вони висуваються, що забезпечує підвищення надійності конструкції. Зручність експлуатації забезпечується за рахунок встановлення у дверях вікна, яке має нумераційну таблицю, відповідну до номерів полок-шухляд, а також механізму їх переміщення на необхідний рівень, що забезпечує порядок у шафі І швидкий пошук необхідної речі. Застосування шафи цієї конструкції дозволяє змінювати її функціональне призначення через те, що у шафі можна зберігати продукти, посуд, білизну, одяг, взуття І т.д. На фіг. 1 зображена шафа багатоцільового призначення, загальний вид (з умовно знятими дверима); на фіг. 2 - те ж, вид збоку (з умовно знятою боковою стінкою}; на фіг. 3 - загальний вид шафи з зачиненими дверима. Шафа багатоцільового призначення має корпус 1 з розчиняющимися дверима 2, одна з котрих має вікно 3 з нумераційною таблицею. В корпусі 1 встановлений механізм переміщення полок-шухляд, що включає верхній 41 нижній 5 вали, які мають шестерні 6, 7 з ланцюговими контурами 8, поміж яких встановлені осі 9, на яких закріплені полки-шухляди 10. Верхній вал 4 має механізм обертання у вигляді ручки 11. На шестерні 6 є гнізда 12, які розташовані перпендикулярно осям 9, причому, кількість гнізд 12 відповідає кількості осей 9. В корпусі 1 встановлений механізм фіксації 13 шестерні 6. Пристрій працює таким чином. На полицях-шухлядах зберігаються різні речі (посуд, продукти та Ін.). Полки-шухляди 10 мають нумерацію, а на нумераційній таблиці вікна 3 зазначені речі, які зберігаються на полках-шухлядах. Коли необхідно знайти потрібну річ, то обертається ручка 11 і через вал 4 І шестерню б надає руху ланцюговим контурам 8, які переміщують осі 9. Тому що полки-шухляди 10 закріплені на осях 9, то вони переміщуються разом з ними. Коли номер шуканої полки-шухляди 10 з'явиться у вікні 3, то механізм переміщення фіксується у потрібному положенні за допомогою фіксатора 13, для забезпечення неможливості зворотного руху.
