Спосіб регулювання швидкості асинхронного електродвигуна

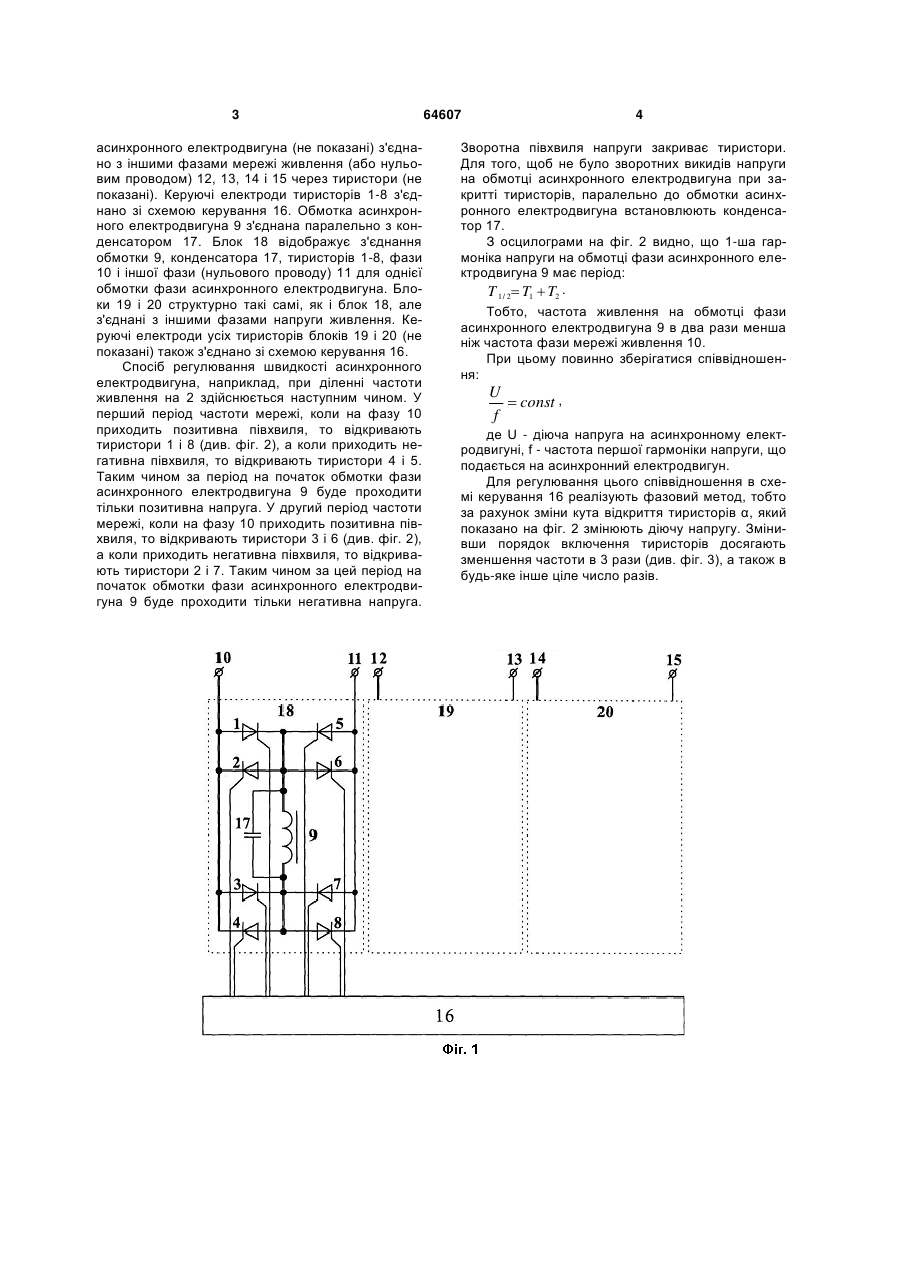

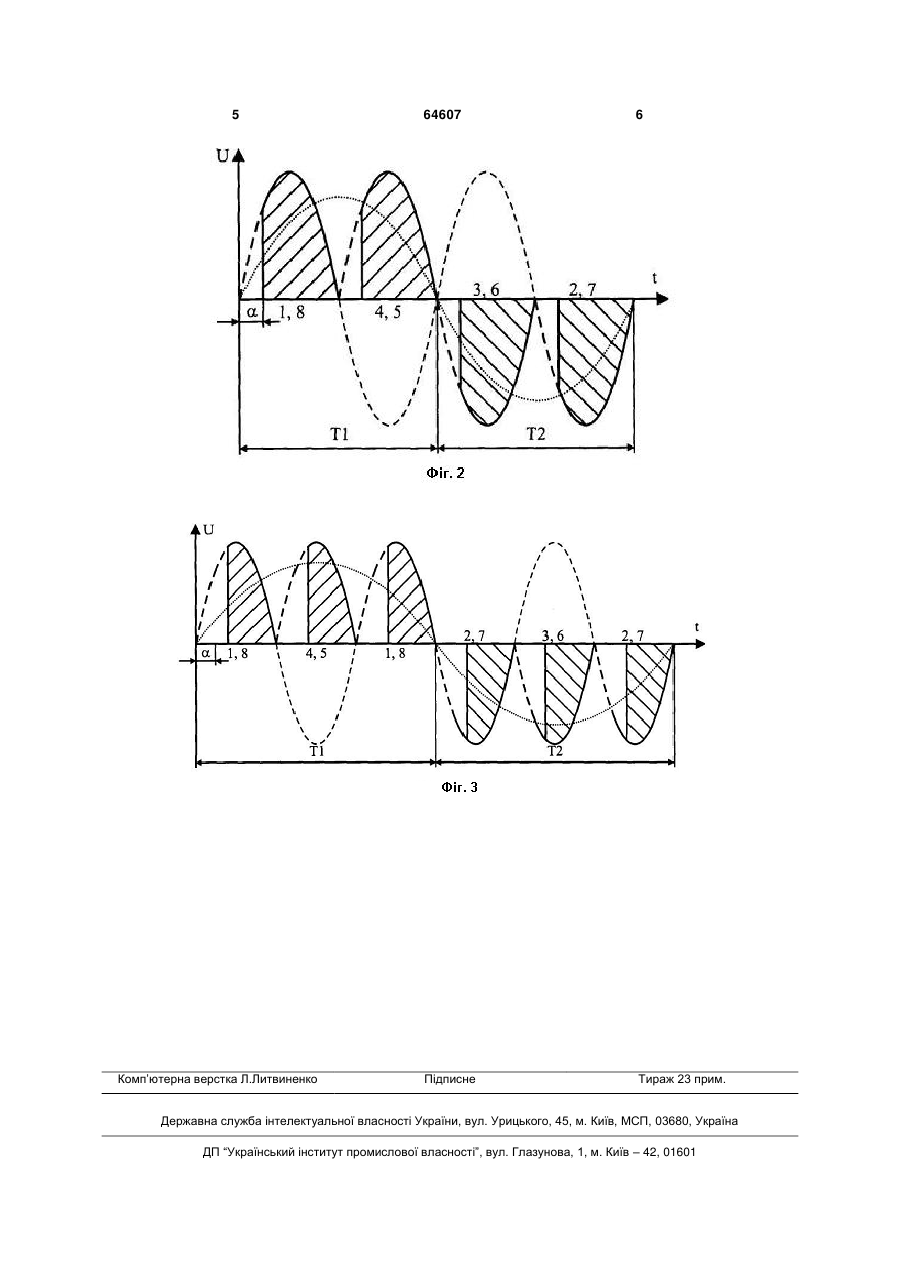

Спосіб регулювання швидкості асинхронного електродвигуна шляхом зміни часу підключення 3 асинхронного електродвигуна (не показані) з'єднано з іншими фазами мережі живлення (або нульовим проводом) 12, 13, 14 і 15 через тиристори (не показані). Керуючі електроди тиристорів 1-8 з'єднано зі схемою керування 16. Обмотка асинхронного електродвигуна 9 з'єднана паралельно з конденсатором 17. Блок 18 відображує з'єднання обмотки 9, конденсатора 17, тиристорів 1-8, фази 10 і іншої фази (нульового проводу) 11 для однієї обмотки фази асинхронного електродвигуна. Блоки 19 і 20 структурно такі самі, як і блок 18, але з'єднані з іншими фазами напруги живлення. Керуючі електроди усіх тиристорів блоків 19 і 20 (не показані) також з'єднано зі схемою керування 16. Спосіб регулювання швидкості асинхронного електродвигуна, наприклад, при діленні частоти живлення на 2 здійснюється наступним чином. У перший період частоти мережі, коли на фазу 10 приходить позитивна півхвиля, то відкривають тиристори 1 і 8 (див. фіг. 2), а коли приходить негативна півхвиля, то відкривають тиристори 4 і 5. Таким чином за період на початок обмотки фази асинхронного електродвигуна 9 буде проходити тільки позитивна напруга. У другий період частоти мережі, коли на фазу 10 приходить позитивна півхвиля, то відкривають тиристори 3 і 6 (див. фіг. 2), а коли приходить негативна півхвиля, то відкривають тиристори 2 і 7. Таким чином за цей період на початок обмотки фази асинхронного електродвигуна 9 буде проходити тільки негативна напруга. 64607 4 Зворотна півхвиля напруги закриває тиристори. Для того, щоб не було зворотних викидів напруги на обмотці асинхронного електродвигуна при закритті тиристорів, паралельно до обмотки асинхронного електродвигуна встановлюють конденсатор 17. З осцилограми на фіг. 2 видно, що 1-ша гармоніка напруги на обмотці фази асинхронного електродвигуна 9 має період: T 1/ 2 T1  T2 . Тобто, частота живлення на обмотці фази асинхронного електродвигуна 9 в два рази менша ніж частота фази мережі живлення 10. При цьому повинно зберігатися співвідношення: U  const , f де U - діюча напруга на асинхронному електродвигуні, f - частота першої гармоніки напруги, що подається на асинхронний електродвигун. Для регулювання цього співвідношення в схемі керування 16 реалізують фазовий метод, тобто за рахунок зміни кута відкриття тиристорів α, який показано на фіг. 2 змінюють діючу напругу. Змінивши порядок включення тиристорів досягають зменшення частоти в 3 рази (див. фіг. 3), а також в будь-яке інше ціле число разів. 5 Комп’ютерна верстка Л.Литвиненко 64607 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
