Пристрій для регулювання швидкості обертання однофазного конденсаторного електродвигуна
Номер патенту: 46848
Опубліковано: 17.06.2002
Формула / Реферат
Пристрій для регулювання швидкості обертання однофазного конденсаторного електродвигуна, який включає асинхронний однофазний конденсаторний електродвигун, силову схему на чотирьох симісторах, батарею конденсаторів і блок керування, який відрізняється тим, що симістори з‘єднані зустрічно, при цьому аноди двох симісторів з‘єднані між собою в один вивід, який подається на фазу мережі, аноди двох інших на "0", а до середніх точок з'єднаних зустрічно симісторів під‘єднується однофазний конденсаторний електродвигун.
Текст

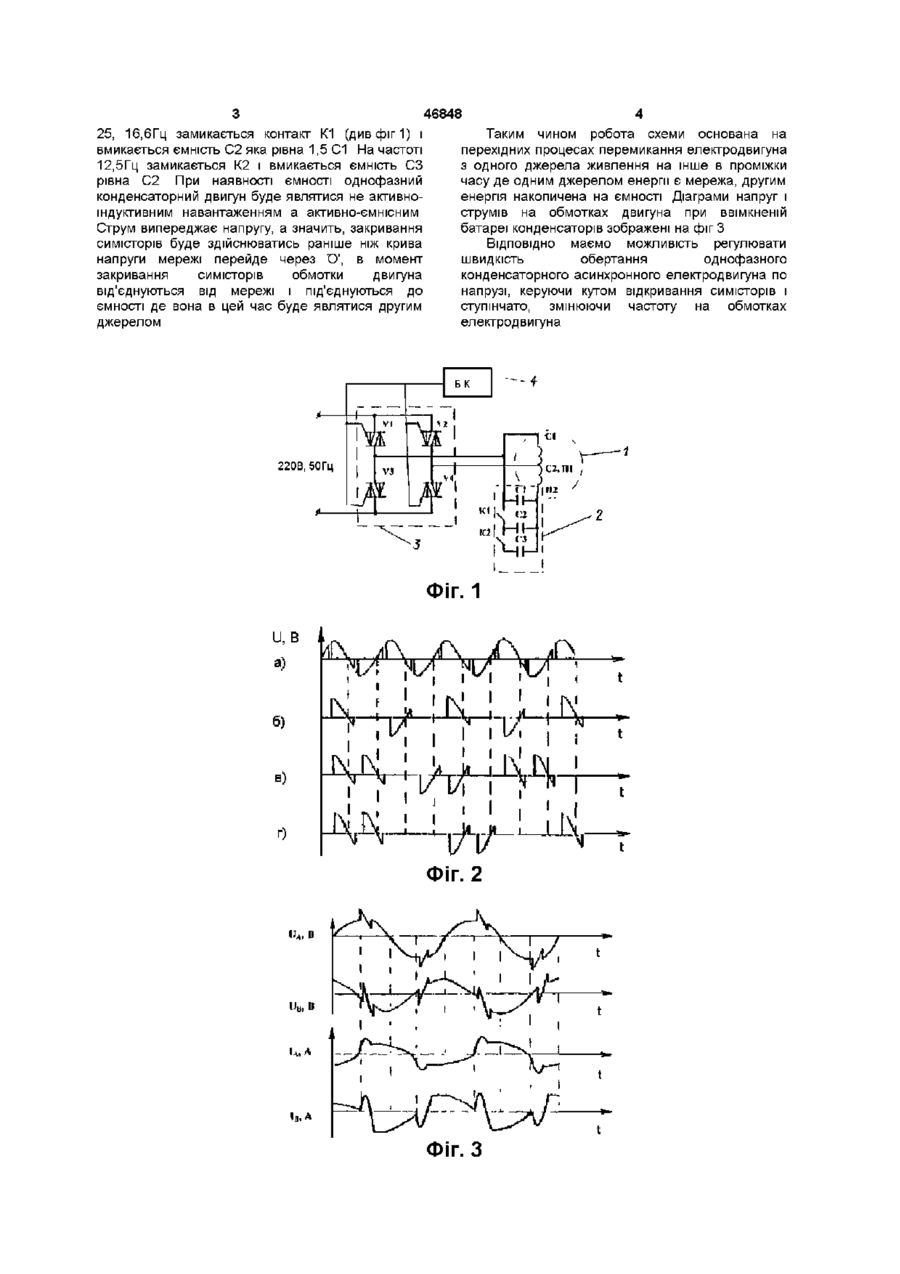

Пристрій для регулювання швидкості обертання однофазного конденсаторного КІЛЬКІСТЬ пар полюсів на статорі, та ВІДПОВІДНО, І ШВИДКІСТЬ обертання Найбільш близьким технічним рішенням до запропонованого є пристрій для керування двообмотковим асинхронним двигуном (а с СРСР № 1117804, Н 02 Р 1 /42,1982) Недоліком названого пристрою є малий діапазон регулювання швидкості обертання асинхронного двигуна і мала потужність на менших швидкостях Винаходом ставиться завдання регулювати швидкість обертання двигуна ступінчато, по частоті і плавно, по напрузі з більшим використанням потужності двигуна Поставлене завдання досягається тим, що пристрій для регулювання швидкості обертання однофазного конденсаторного електродвигуна який включає асинхронний однофазний конденсаторний електродвигун, силову схему на чотирьох симісторах, батарею конденсаторів і О 00 ^00 (О 46848 25, 16,6Гц замикається контакт К1 (див фіг 1) і вмикається ємність С2 яка рівна 1,5 С1 На частоті 12,5Гц замикається К2 і вмикається ємність СЗ рівна С2 При наявності ємності однофазний конденсаторний двигун буде являтися не активноіндуктивним навантаженням а активно-ємнісним Струм випереджає напругу, а значить, закривання симісторів буде здійснюватись раніше ніж крива напруги мережі перейде через 'О', в момент закривання симісторів обмотки двигуна від'єднуються від мережі і під'єднуються до ємності де вона в цей час буде являтися другим джерелом Таким чином робота схеми основана на перехідних процесах перемикання електродвигуна з одного джерела живлення на інше в проміжки часу де одним джерелом енергії є мережа, другим енергія накопичена на ємності Діаграми напруг і струмів на обмотках двигуна при ввімкненій батареї конденсаторів зображені на фіг З ВІДПОВІДНО маємо можливість регулювати швидкість обертання однофазного конденсаторного асинхронного електродвигуна по напрузі, керуючи кутом відкривання симісторів і ступінчато, змінюючи частоту на обмотках електродвигуна 220В, 50Гц Фіг. 1 и, в ^ а) 1 * г* ^ і ! 1 Ч/i ' і > . N ' V ! \/ ' I ' і* і LД 1 4 U I 4 ' * t 1Г ^К| !1/ ; і ! 1 1 в) Ч У1 1 1 u гv f\ ! ! 1 ! hj ! \[ N 1 t ^ ! 1/1/ Фіг. 2 *, u л, Л fa, Фіг. З t 46848 ДП «Український інститут промислової власності» (Укрпатент) вул Сім'ї Хохлових, 15, м Київ, 04119, Україна (044)456-20- 90 ТОВ "Міжнародний науковий комітет" вул Артема, 77, м Київ, 04050, Україна (044)216-32-71
ДивитисяДодаткова інформація
Автори англійськоюSolovey Ivan Mykhailovych, Mishyn Volodymyr Ivanovych
Автори російськоюСоловей Иван Михайлович, Мишин Владимир Иванович
МПК / Мітки
МПК: H02K 17/08, H02P 1/16
Мітки: конденсаторного, пристрій, однофазного, регулювання, обертання, швидкості, електродвигуна
