Хвильова водовідкачувальна платформа

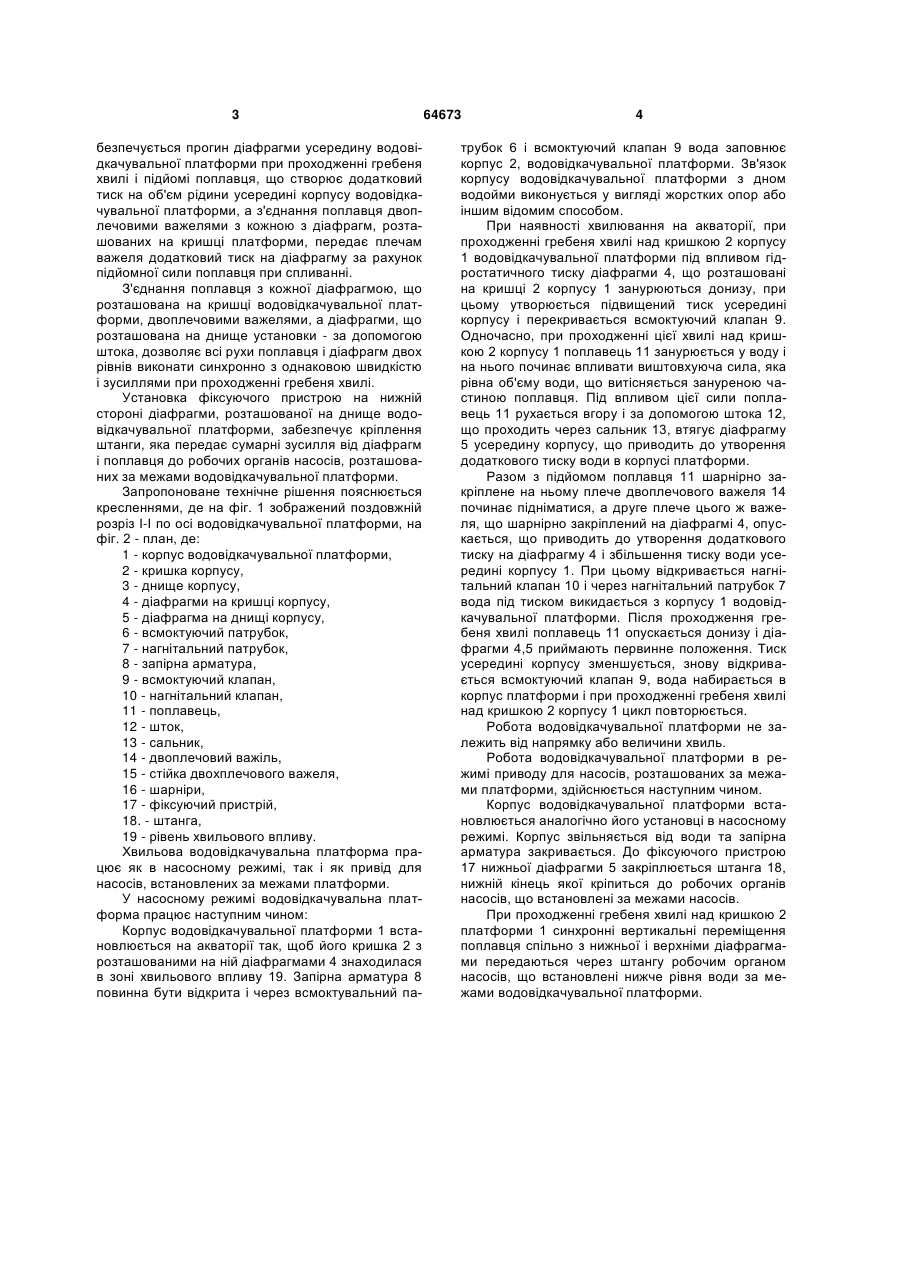

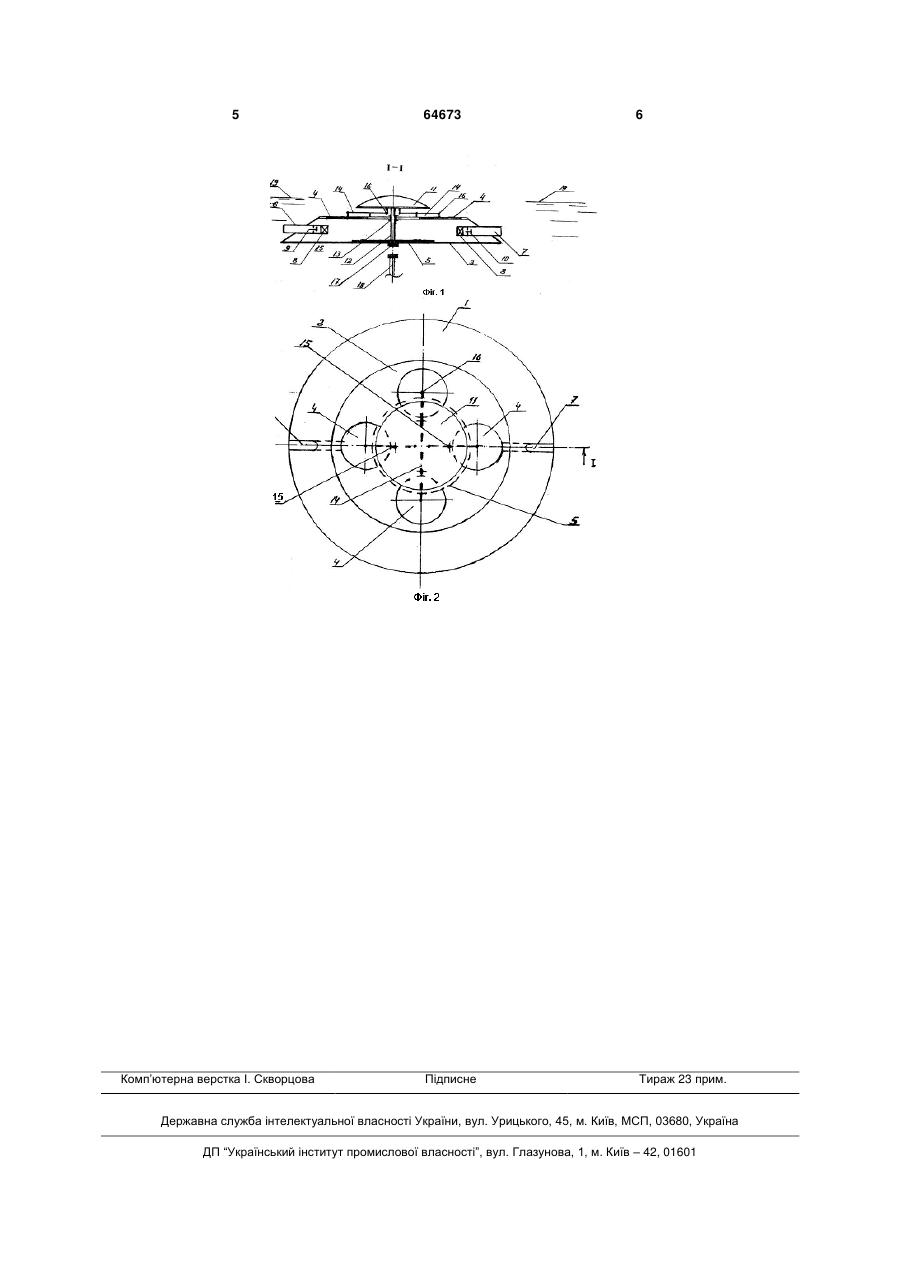

1. Хвильова водовідкачувальна платформа, що має герметичний корпус зі встановленими на ньому в зоні хвильового впливу діафрагмами, всмоктувальними і нагнітальними патрубками, клапанами та запірною арматурою, яка відрізняється тим, що на днищі водовідкачувальної платформи, за межами хвильової дії, встановлена до 3 безпечується прогин діафрагми усередину водовідкачувальної платформи при проходженні гребеня хвилі і підйомі поплавця, що створює додатковий тиск на об'єм рідини усередині корпусу водовідкачувальної платформи, а з'єднання поплавця двоплечовими важелями з кожною з діафрагм, розташованих на кришці платформи, передає плечам важеля додатковий тиск на діафрагму за рахунок підйомної сили поплавця при спливанні. З'єднання поплавця з кожної діафрагмою, що розташована на кришці водовідкачувальної платформи, двоплечовими важелями, а діафрагми, що розташована на днище установки - за допомогою штока, дозволяє всі рухи поплавця і діафрагм двох рівнів виконати синхронно з однаковою швидкістю і зусиллями при проходженні гребеня хвилі. Установка фіксуючого пристрою на нижній стороні діафрагми, розташованої на днище водовідкачувальної платформи, забезпечує кріплення штанги, яка передає сумарні зусилля від діафрагм і поплавця до робочих органів насосів, розташованих за межами водовідкачувальної платформи. Запропоноване технічне рішення пояснюється кресленнями, де на фіг. 1 зображений поздовжній розріз І-І по осі водовідкачувальної платформи, на фіг. 2 - план, де: 1 - корпус водовідкачувальної платформи, 2 - кришка корпусу, 3 - днище корпусу, 4 - діафрагми на кришці корпусу, 5 - діафрагма на днищі корпусу, 6 - всмоктуючий патрубок, 7 - нагнітальний патрубок, 8 - запірна арматура, 9 - всмоктуючий клапан, 10 - нагнітальний клапан, 11 - поплавець, 12 - шток, 13 - сальник, 14 - двоплечовий важіль, 15 - стійка двохплечового важеля, 16 - шарніри, 17 - фіксуючий пристрій, 18. - штанга, 19 - рівень хвильового впливу. Хвильова водовідкачувальна платформа працює як в насосному режимі, так і як привід для насосів, встановлених за межами платформи. У насосному режимі водовідкачувальна платформа працює наступним чином: Корпус водовідкачувальної платформи 1 встановлюється на акваторії так, щоб його кришка 2 з розташованими на ній діафрагмами 4 знаходилася в зоні хвильового впливу 19. Запірна арматура 8 повинна бути відкрита і через всмоктувальний па 64673 4 трубок 6 і всмоктуючий клапан 9 вода заповнює корпус 2, водовідкачувальної платформи. Зв'язок корпусу водовідкачувальної платформи з дном водойми виконується у вигляді жорстких опор або іншим відомим способом. При наявності хвилювання на акваторії, при проходженні гребеня хвилі над кришкою 2 корпусу 1 водовідкачувальної платформи під впливом гідростатичного тиску діафрагми 4, що розташовані на кришці 2 корпусу 1 занурюються донизу, при цьому утворюється підвищений тиск усередині корпусу і перекривається всмоктуючий клапан 9. Одночасно, при проходженні цієї хвилі над кришкою 2 корпусу 1 поплавець 11 занурюється у воду і на нього починає впливати виштовхуюча сила, яка рівна об'єму води, що витісняється зануреною частиною поплавця. Під впливом цієї сили поплавець 11 рухається вгору і за допомогою штока 12, що проходить через сальник 13, втягує діафрагму 5 усередину корпусу, що приводить до утворення додаткового тиску води в корпусі платформи. Разом з підйомом поплавця 11 шарнірно закріплене на ньому плече двоплечового важеля 14 починає підніматися, а друге плече цього ж важеля, що шарнірно закріплений на діафрагмі 4, опускається, що приводить до утворення додаткового тиску на діафрагму 4 і збільшення тиску води усередині корпусу 1. При цьому відкривається нагнітальний клапан 10 і через нагнітальний патрубок 7 вода під тиском викидається з корпусу 1 водовідкачувальної платформи. Після проходження гребеня хвилі поплавець 11 опускається донизу і діафрагми 4,5 приймають первинне положення. Тиск усередині корпусу зменшується, знову відкривається всмоктуючий клапан 9, вода набирається в корпус платформи і при проходженні гребеня хвилі над кришкою 2 корпусу 1 цикл повторюється. Робота водовідкачувальної платформи не залежить від напрямку або величини хвиль. Робота водовідкачувальної платформи в режимі приводу для насосів, розташованих за межами платформи, здійснюється наступним чином. Корпус водовідкачувальної платформи встановлюється аналогічно його установці в насосному режимі. Корпус звільняється від води та запірна арматура закривається. До фіксуючого пристрою 17 нижньої діафрагми 5 закріплюється штанга 18, нижній кінець якої кріпиться до робочих органів насосів, що встановлені за межами насосів. При проходженні гребеня хвилі над кришкою 2 платформи 1 синхронні вертикальні переміщення поплавця спільно з нижньої і верхніми діафрагмами передаються через штангу робочим органом насосів, що встановлені нижче рівня води за межами водовідкачувальної платформи. 5 Комп’ютерна верстка І. Скворцова 64673 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
