Пристрій для лікування дихальних шляхів

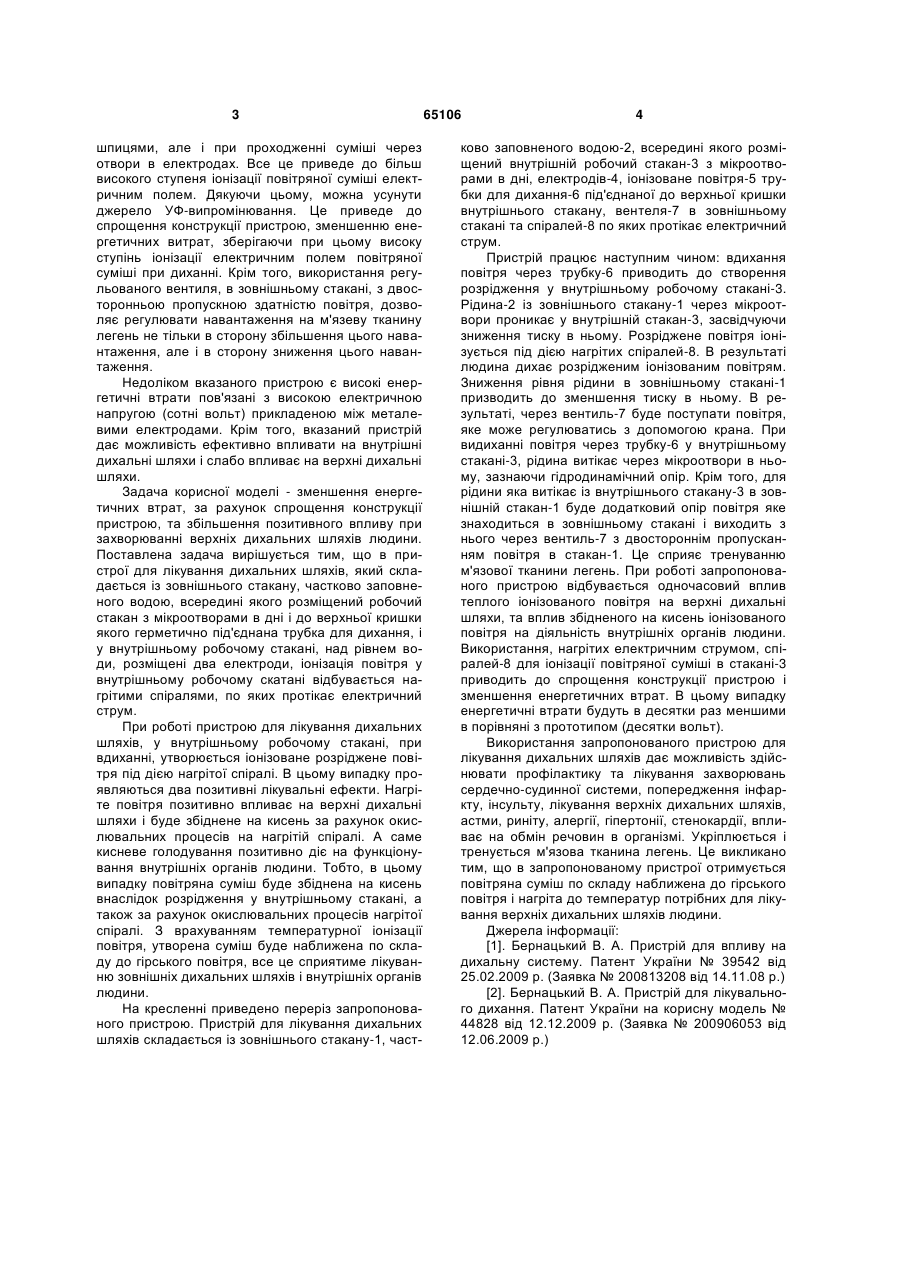

Пристрій для лікування дихальних шляхів, який складається із зовнішнього стакану, частково заповненого водою, в середині якого розміщений 3 шпицями, але і при проходженні суміші через отвори в електродах. Все це приведе до більш високого ступеня іонізації повітряної суміші електричним полем. Дякуючи цьому, можна усунути джерело УФ-випромінювання. Це приведе до спрощення конструкції пристрою, зменшенню енергетичних витрат, зберігаючи при цьому високу ступінь іонізації електричним полем повітряної суміші при диханні. Крім того, використання регульованого вентиля, в зовнішньому стакані, з двосторонньою пропускною здатністю повітря, дозволяє регулювати навантаження на м'язеву тканину легень не тільки в сторону збільшення цього навантаження, але і в сторону зниження цього навантаження. Недоліком вказаного пристрою є високі енергетичні втрати пов'язані з високою електричною напругою (сотні вольт) прикладеною між металевими електродами. Крім того, вказаний пристрій дає можливість ефективно впливати на внутрішні дихальні шляхи і слабо впливає на верхні дихальні шляхи. Задача корисної моделі - зменшення енергетичних втрат, за рахунок спрощення конструкції пристрою, та збільшення позитивного впливу при захворюванні верхніх дихальних шляхів людини. Поставлена задача вирішується тим, що в пристрої для лікування дихальних шляхів, який складається із зовнішнього стакану, частково заповненого водою, всередині якого розміщений робочий стакан з мікроотворами в дні і до верхньої кришки якого герметично під'єднана трубка для дихання, і у внутрішньому робочому стакані, над рівнем води, розміщені два електроди, іонізація повітря у внутрішньому робочому скатані відбувається нагрітими спіралями, по яких протікає електричний струм. При роботі пристрою для лікування дихальних шляхів, у внутрішньому робочому стакані, при вдиханні, утворюється іонізоване розріджене повітря під дією нагрітої спіралі. В цьому випадку проявляються два позитивні лікувальні ефекти. Нагріте повітря позитивно впливає на верхні дихальні шляхи і буде збіднене на кисень за рахунок окислювальних процесів на нагрітій спіралі. А саме кисневе голодування позитивно діє на функціонування внутрішніх органів людини. Тобто, в цьому випадку повітряна суміш буде збіднена на кисень внаслідок розрідження у внутрішньому стакані, а також за рахунок окислювальних процесів нагрітої спіралі. З врахуванням температурної іонізації повітря, утворена суміш буде наближена по складу до гірського повітря, все це сприятиме лікуванню зовнішніх дихальних шляхів і внутрішніх органів людини. На кресленні приведено переріз запропонованого пристрою. Пристрій для лікування дихальних шляхів складається із зовнішнього стакану-1, част 65106 4 ково заповненого водою-2, всередині якого розміщений внутрішній робочий стакан-3 з мікроотворами в дні, електродів-4, іонізоване повітря-5 трубки для дихання-6 під'єднаної до верхньої кришки внутрішнього стакану, вентеля-7 в зовнішньому стакані та спіралей-8 по яких протікає електричний струм. Пристрій працює наступним чином: вдихання повітря через трубку-6 приводить до створення розрідження у внутрішньому робочому стакані-3. Рідина-2 із зовнішнього стакану-1 через мікроотвори проникає у внутрішній стакан-3, засвідчуючи зниження тиску в ньому. Розріджене повітря іонізується під дією нагрітих спіралей-8. В результаті людина дихає розрідженим іонізованим повітрям. Зниження рівня рідини в зовнішньому стакані-1 призводить до зменшення тиску в ньому. В результаті, через вентиль-7 буде поступати повітря, яке може регулюватись з допомогою крана. При видиханні повітря через трубку-6 у внутрішньому стакані-3, рідина витікає через мікроотвори в ньому, зазнаючи гідродинамічний опір. Крім того, для рідини яка витікає із внутрішнього стакану-3 в зовнішній стакан-1 буде додатковий опір повітря яке знаходиться в зовнішньому стакані і виходить з нього через вентиль-7 з двостороннім пропусканням повітря в стакан-1. Це сприяє тренуванню м'язової тканини легень. При роботі запропонованого пристрою відбувається одночасовий вплив теплого іонізованого повітря на верхні дихальні шляхи, та вплив збідненого на кисень іонізованого повітря на діяльність внутрішніх органів людини. Використання, нагрітих електричним струмом, спіралей-8 для іонізації повітряної суміші в стакані-3 приводить до спрощення конструкції пристрою і зменшення енергетичних втрат. В цьому випадку енергетичні втрати будуть в десятки раз меншими в порівняніз прототипом (десятки вольт). Використання запропонованого пристрою для лікування дихальних шляхів дає можливість здійснювати профілактику та лікування захворювань сердечно-судинної системи, попередження інфаркту, інсульту, лікування верхніх дихальних шляхів, астми, риніту, алергії, гіпертонії, стенокардії, впливає на обмін речовин в організмі. Укріплюється і тренується м'язова тканина легень. Це викликано тим, що в запропонованому пристрої отримується повітряна суміш по складу наближена до гірського повітря і нагріта до температур потрібних для лікування верхніх дихальних шляхів людини. Джерела інформації: [1]. Бернацький В. А. Пристрій для впливу на дихальну систему. Патент України № 39542 від 25.02.2009 р. (Заявка № 200813208 від 14.11.08 р.) [2]. Бернацький В. А. Пристрій для лікувального дихання. Патент України на корисну модель № 44828 від 12.12.2009 р. (Заявка № 200906053 від 12.06.2009 р.) 5 Комп’ютерна верстка І. Скворцова 65106 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
