Навісне обладнання робочого органа землерийної машини обертальної дії
Номер патенту: 65107
Опубліковано: 25.11.2011
Автори: Фомін Анатолій Вікторович, Пелевін Леонід Євгенійович, Давиденко Максим Анатолійович
Формула / Реферат
Навісне обладнання робочого органа землерийної машини обертальної дії, що містить дисковий робочий орган з ріжучими елементами та транспортуючими, встановленими пружно, яке відрізняється тим, що в нижній частині стійки розташований двигун обертальної дії, до вихідного вала якого через з'єднувальну муфту під'єднано приводний вал, до протилежного кінця якого з можливістю вільного обертання навколо нього встановлений своєю тильною частиною дисковий робочий орган, на фронтальній поверхні якого розміщені ріжучі елементи, до того ж, приводний вал розміщено у стакані з можливістю вільного обертання, при чому у просторі між внутрішньою поверхнею днища стакана та тильною стороною робочого органа на приводному валу жорстко закріплена направляюча, а до тильної сторони робочого органа прикріплена конічна направляюча, до того ж обидві направляючі жорстко з'єднані між собою циліндричною пружиною, яка охоплює їх зовнішню поверхню.
Текст

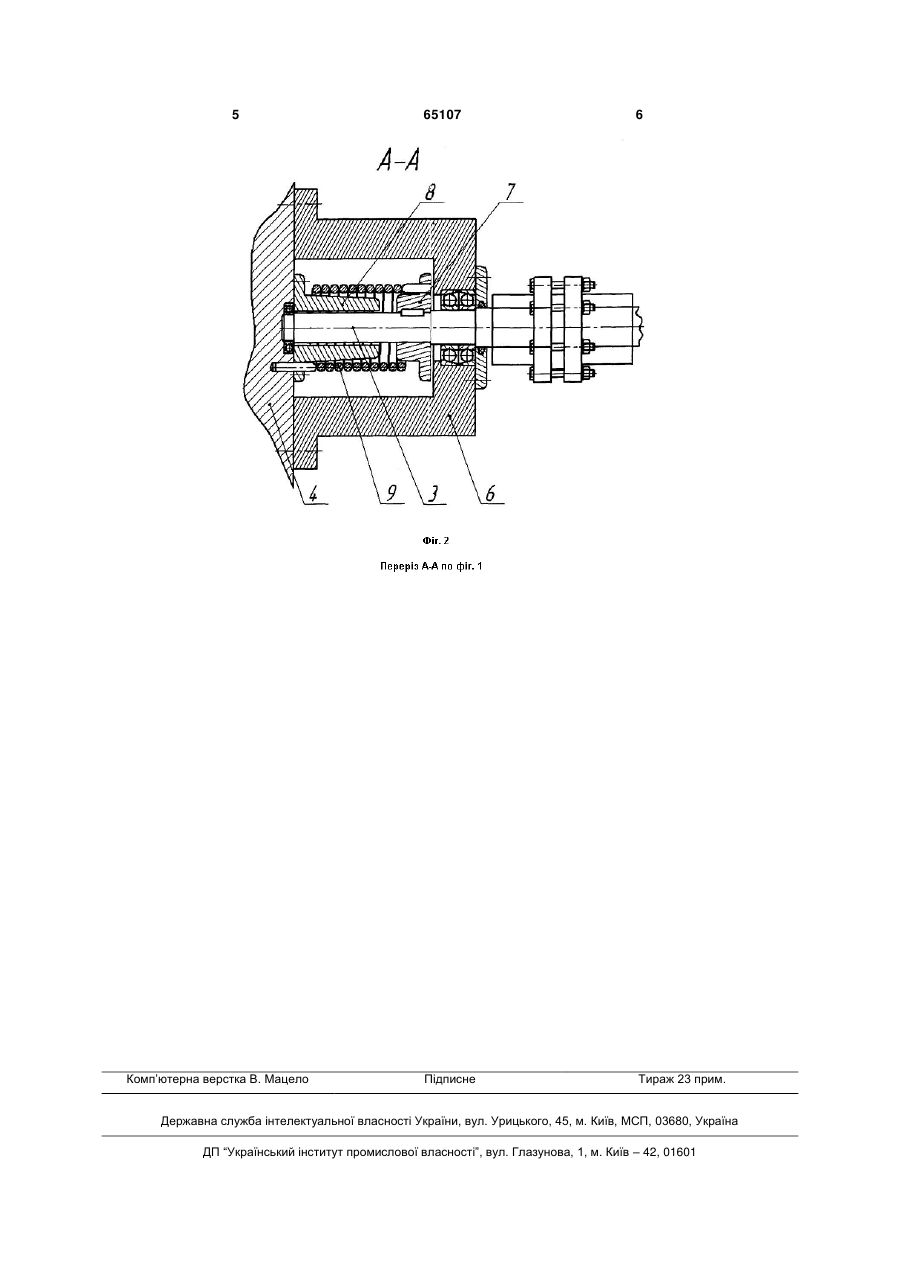

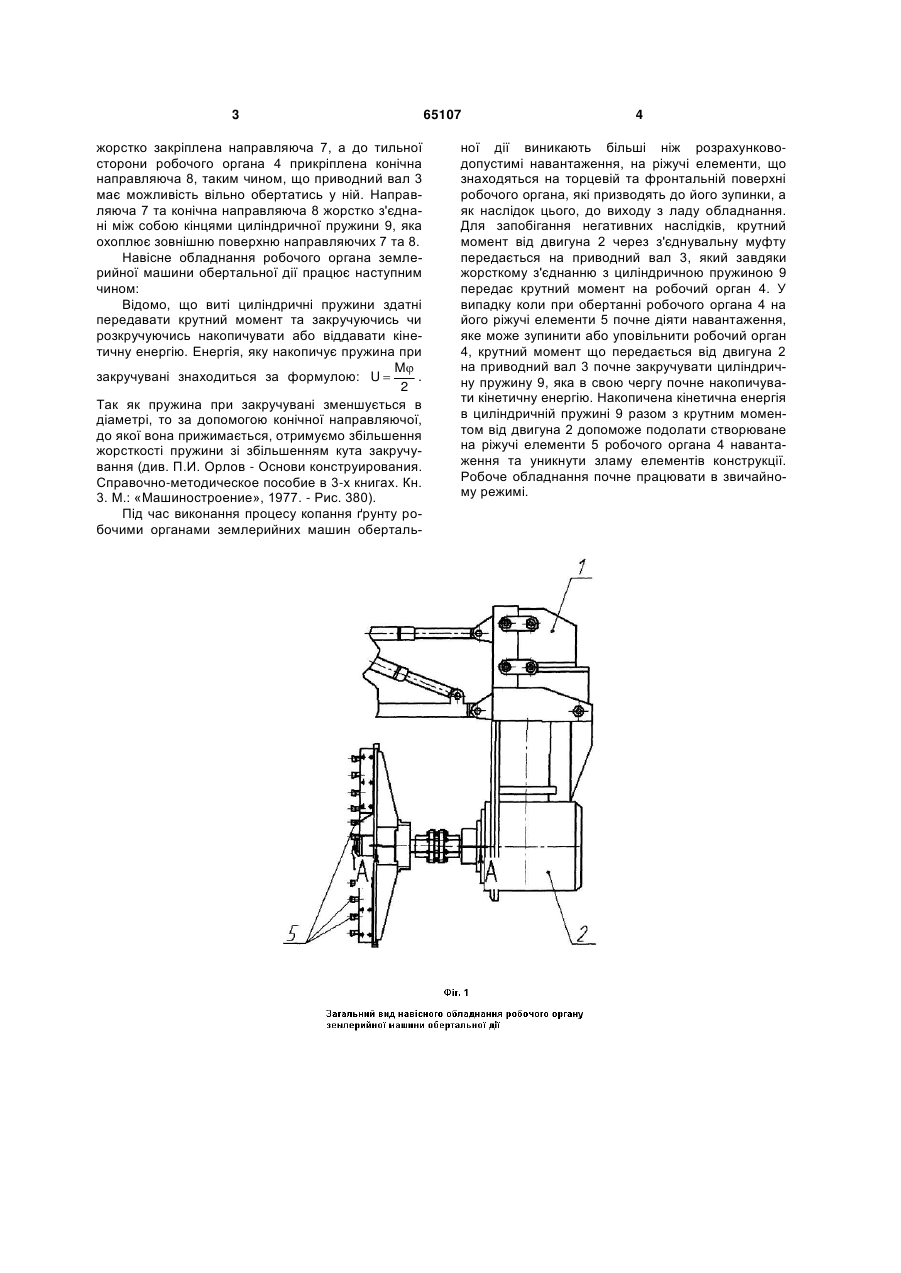

Навісне обладнання робочого органа землерийної машини обертальної дії, що містить дисковий робочий орган з ріжучими елементами та транспортуючими, встановленими пружно, яке відрізняється тим, що в нижній частині стійки розташований двигун обертальної дії, до вихідного 3 жорстко закріплена направляюча 7, а до тильної сторони робочого органа 4 прикріплена конічна направляюча 8, таким чином, що приводний вал 3 має можливість вільно обертатись у ній. Направляюча 7 та конічна направляюча 8 жорстко з'єднані між собою кінцями циліндричної пружини 9, яка охоплює зовнішню поверхню направляючих 7 та 8. Навісне обладнання робочого органа землерийної машини обертальної дії працює наступним чином: Відомо, що виті циліндричні пружини здатні передавати крутний момент та закручуючись чи розкручуючись накопичувати або віддавати кінетичну енергію. Енергія, яку накопичує пружина при M закручувані знаходиться за формулою: U . 2 Так як пружина при закручувані зменшується в діаметрі, то за допомогою конічної направляючої, до якої вона прижимається, отримуємо збільшення жорсткості пружини зі збільшенням кута закручування (див. П.И. Орлов - Основи конструирования. Справочно-методическое пособие в 3-х книгах. Кн. 3. М.: «Машиностроение», 1977. - Рис. 380). Під час виконання процесу копання ґрунту робочими органами землерийних машин оберталь 65107 4 ної дії виникають більші ніж розрахунководопустимі навантаження, на ріжучі елементи, що знаходяться на торцевій та фронтальній поверхні робочого органа, які призводять до його зупинки, а як наслідок цього, до виходу з ладу обладнання. Для запобігання негативних наслідків, крутний момент від двигуна 2 через з'єднувальну муфту передається на приводний вал 3, який завдяки жорсткому з'єднанню з циліндричною пружиною 9 передає крутний момент на робочий орган 4. У випадку коли при обертанні робочого органа 4 на його ріжучі елементи 5 почне діяти навантаження, яке може зупинити або уповільнити робочий орган 4, крутний момент що передається від двигуна 2 на приводний вал 3 почне закручувати циліндричну пружину 9, яка в свою чергу почне накопичувати кінетичну енергію. Накопичена кінетична енергія в циліндричній пружині 9 разом з крутним моментом від двигуна 2 допоможе подолати створюване на ріжучі елементи 5 робочого органа 4 навантаження та уникнути зламу елементів конструкції. Робоче обладнання почне працювати в звичайному режимі. 5 Комп’ютерна верстка В. Мацело 65107 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюWorking attachment rig of a rotary-type excavating machine
Автори англійськоюPelevin Leonid Yevheniiovych, Fomin Anatolii Viktorovych, Davydenko Maksym Anatoliiovych
Назва патенту російськоюНавесное оборудование рабочего органа землеройной машины вращательного действия
Автори російськоюПелевин Леонид Евгеньевич, Фомин Анатолий Викторович, Давиденко Максим Анатольевич
МПК / Мітки
МПК: E02F 5/30
Мітки: землерийної, дії, машини, органа, обертальної, навісне, обладнання, робочого
