Пристрій для визначення меж поділу різних середовищ, який містить генератор стабільної напруги, вихід якого з'єднаний з входом приймача, причому до виходу приймача підключені послідовно з’єднані стробоскопічний перетворювач, аналого-цифровий перетворювач, обчислювач та пристрій зміщення координат зразкової міри, вихід якого з’єднаний з входом генератора стабільної напруги, чутливий елемент та неоднорідність хвильового опору, включену між генератором стабільної напруги та чутливим елементом, який відрізняється тим, що для чутливого елемента використано однопровідну лінію поверхневої хвилі.

Текст

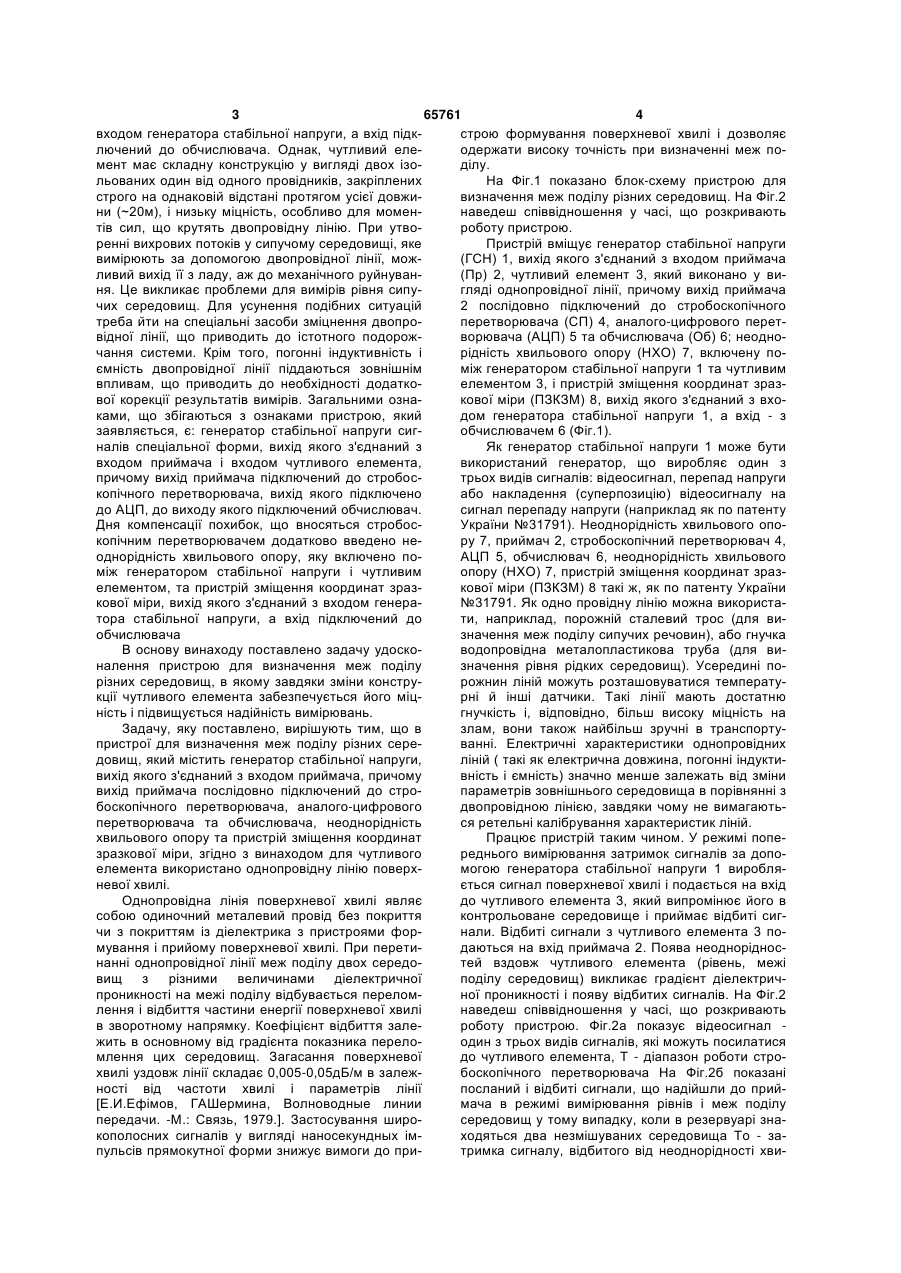

Пристрій для визначення меж поділу різних середовищ, який містить генератор стабільної напруги, вихід якого з'єднаний з входом приймача, причому до виходу приймача підключені послідовно з’єднані стробоскопічний перетворювач, аналого-цифровий перетворювач, обчислювач та пристрій зміщення координат зразкової міри, вихід якого з’єднаний з входом генератора стабільної напруги, чутливий елемент та неоднорідність хвильового опору, включену між генератором стабільної напруги та чутливим елементом, який відрізняється тим, що для чутливого елемента використано однопровідну лінію поверхневої хвилі. (19) (21) 2003043966 (22) 29.04.2003 (24) 16.01.2006 (46) 16.01.2006, Бюл. № 1, 2006 р. (72) Гордєєв Борис Миколаєвич, Жуков Юрій Даниїлович, Іванченко Тихон Васильович, Сливінський Олександр Петрович (73) Науково-виробниче товариство з обмеженою відповідальністю "АМІСО" (56) UA 31791 C2, 15.11.2002 RU 2073214 C1, 10.02.1997 FR 2624868, 23.06.1989 EP 1191315 A2, 27.03.2002 WO 9817981, 30.04.1998 3 65761 4 входом генератора стабільної напруги, а вхід підкстрою формування поверхневої хвилі і дозволяє лючений до обчислювача. Однак, чутливий елеодержати високу точність при визначенні меж помент має складну конструкцію у вигляді двох ізоділу. льованих один від одного провідників, закріплених На Фіг.1 показано блок-схему пристрою для строго на однаковій відстані протягом усієї довживизначення меж поділу різних середовищ. На Фіг.2 ни (~20м), і низьку міцність, особливо для моменнаведеш співвідношення у часі, що розкривають тів сил, що крутять двопровідну лінію. При утвороботу пристрою. ренні вихрових потоків у сипучому середовищі, яке Пристрій вміщує генератор стабільної напруги вимірюють за допомогою двопровідної лінії, мож(ГСН) 1, вихід якого з'єднаний з входом приймача ливий вихід її з ладу, аж до механічного руйнуван(Пр) 2, чутливий елемент 3, який виконано у виня. Це викликає проблеми для вимірів рівня сипугляді однопровідної лінії, причому вихід приймача чих середовищ. Для усунення подібних ситуацій 2 послідовно підключений до стробоскопічного треба йти на спеціальні засоби зміцнення двопроперетворювача (СП) 4, аналого-цифрового перетвідної лінії, що приводить до істотного подорожворювача (АЦП) 5 та обчислювача (Об) 6; неодночання системи. Крім того, погонні індуктивність і рідність хвильового опору (ΗΧΟ) 7, включену поємність двопровідної лінії піддаються зовнішнім між генератором стабільної напруги 1 та чутливим впливам, що приводить до необхідності додаткоелементом 3, і пристрій зміщення координат зразвої корекції результатів вимірів. Загальними ознакової міри (ПЗКЗМ) 8, вихід якого з'єднаний з вхоками, що збігаються з ознаками пристрою, який дом генератора стабільної напруги 1, а вхід - з заявляється, є: генератор стабільної напруги сигобчислювачем 6 (Фіг.1). налів спеціальної форми, вихід якого з'єднаний з Як генератор стабільної напруги 1 може бути входом приймача і входом чутливого елемента, використаний генератор, що виробляє один з причому вихід приймача підключений до стробострьох видів сигналів: відеосигнал, перепад напруги копічного перетворювача, вихід якого підключено або накладення (суперпозицію) відеосигналу на до АЦП, до виходу якого підключений обчислювач. сигнал перепаду напруги (наприклад як по патенту Дня компенсації похибок, що вносяться стробосУкраїни №31791). Неоднорідність хвильового опокопічним перетворювачем додатково введено неру 7, приймач 2, стробоскопічний перетворювач 4, однорідність хвильового опору, яку включено поАЦП 5, обчислювач 6, неоднорідність хвильового між генератором стабільної напруги і чутливим опору (ΗΧΟ) 7, пристрій зміщення координат зразелементом, та пристрій зміщення координат зразкової міри (ПЗКЗМ) 8 такі ж, як по патенту України кової міри, вихід якого з'єднаний з входом генера№31791. Як одно провідну лінію можна використатора стабільної напруги, а вхід підключений до ти, наприклад, порожній сталевий трос (для виобчислювача значення меж поділу сипучих речовин), або гнучка В основу винаходу поставлено задачу удосководопровідна металопластикова труба (для виналення пристрою для визначення меж поділу значення рівня рідких середовищ). Усередині порізних середовищ, в якому завдяки зміни конструрожнин ліній можуть розташовуватися температукції чутливого елемента забезпечується його міцрні й інші датчики. Такі лінії мають достатню ність і підвищується надійність вимірювань. гнучкість і, відповідно, більш високу міцність на Задачу, яку поставлено, вирішують тим, що в злам, вони також найбільш зручні в транспортупристрої для визначення меж поділу різних сереванні. Електричні характеристики однопровідних довищ, який містить генератор стабільної напруги, ліній ( такі як електрична довжина, погонні індуктивихід якого з'єднаний з входом приймача, причому вність і ємність) значно менше залежать від зміни вихід приймача послідовно підключений до стропараметрів зовнішнього середовища в порівнянні з боскопічного перетворювача, аналого-цифрового двопровідною лінією, завдяки чому не вимагаютьперетворювача та обчислювача, неоднорідність ся ретельні калібрування характеристик ліній. хвильового опору та пристрій зміщення координат Працює пристрій таким чином. У режимі попезразкової міри, згідно з винаходом для чутливого реднього вимірювання затримок сигналів за допоелемента використано однопровідну лінію поверхмогою генератора стабільної напруги 1 виробляневої хвилі. ється сигнал поверхневої хвилі і подається на вхід Однопровідна лінія поверхневої хвилі являє до чутливого елемента 3, який випромінює його в собою одиночний металевий провід без покриття контрольоване середовище і приймає відбиті сигчи з покриттям із діелектрика з пристроями форнали. Відбиті сигнали з чутливого елемента 3 помування і прийому поверхневої хвилі. При перетидаються на вхід приймача 2. Поява неоднорідноснанні однопровідної лінії меж поділу двох середотей вздовж чутливого елемента (рівень, межі вищ з різними величинами діелектричної поділу середовищ) викликає градієнт діелектричпроникності на межі поділу відбувається переломної проникності і появу відбитих сигналів. На Фіг.2 лення і відбиття частини енергії поверхневої хвилі наведеш співвідношення у часі, що розкривають в зворотному напрямку. Коефіцієнт відбиття залероботу пристрою. Фіг.2а показує відеосигнал жить в основному від градієнта показника перелоодин з трьох видів сигналів, які можуть посилатися млення цих середовищ. Загасання поверхневої до чутливого елемента, Τ - діапазон роботи строхвилі уздовж лінії складає 0,005-0,05дБ/м в залежбоскопічного перетворювача На Фіг.2б показані ності від частоти хвилі і параметрів лінії посланий і відбиті сигнали, що надійшли до прий[Е.И.Ефімов, ГАШермина, Волноводные линии мача в режимі вимірювання рівнів і меж поділу передачи. -Μ.: Связь, 1979.]. Застосування широсередовищ у тому випадку, коли в резервуарі знакополосних сигналів у вигляді наносекундных імходяться два незмішуваних середовища То - запульсів прямокутної форми знижує вимоги до притримка сигналу, відбитого від неоднорідності хви 5 65761 6 льового опору 7, відносно посланого; Т1 - затримотримують рівень і межі поділу різних середовищ. ка сигналу, відбитого від рівня, відносно посланоВідстань, що відповідає затримці одного сигналу го; Т2 - затримка сигналу, відбитого від межі подівідносно іншого, визначається за формулою лу середовищ, відносно посланого. Сигнал з L=V*t/2, виходу приймача 2 подається до стробоскопічного де V - швидкість розповсюдження електромагперетворювача 4, який необхідний для узгоджунітної хвилі вздовж однопровідної лиш 3, м/с, t вання часу поширення електромагнітної хвилі затримка одного сигналу відносно другого, с Таким вздовж чутливого елементу 3 і роботи АЦП 5 та чином, знаючи затримки сигналів, можна визначиобчислювача 6. Сигнал з виходу стробоскопічного ти межі поділу різних середовищ, як рідких так і перетворювача 4 посилається на АЦП 5 і далі на сипких. Завдяки однопровідній лінії підвищується вхід обчислювача 6, в жому за спеціалізованим надійність пристрою для визначення меж поділу алгоритмом, наведеним в патенті України різних, особливо сипких, середовищ і значно зме№31791, ведеться його обробка, в результаті якої ншуються витрати на його виготовлення. Комп’ютерна верстка О. Воробей Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601

Дивитися

Додаткова інформація

Назва патенту англійською

Device for determining the boundary layer between two different media

Автори англійською

Hordeiev Borys Mykolayevich, Zhukov Yurii Danylovych

Назва патенту російською

Устройство для определения границы раздела двух различных сред

Автори російською

Гордеев Борис Николаевич, Жуков Юрий Данилович

МПК / Мітки

МПК: G01F 23/28
