Автоматичний патрон

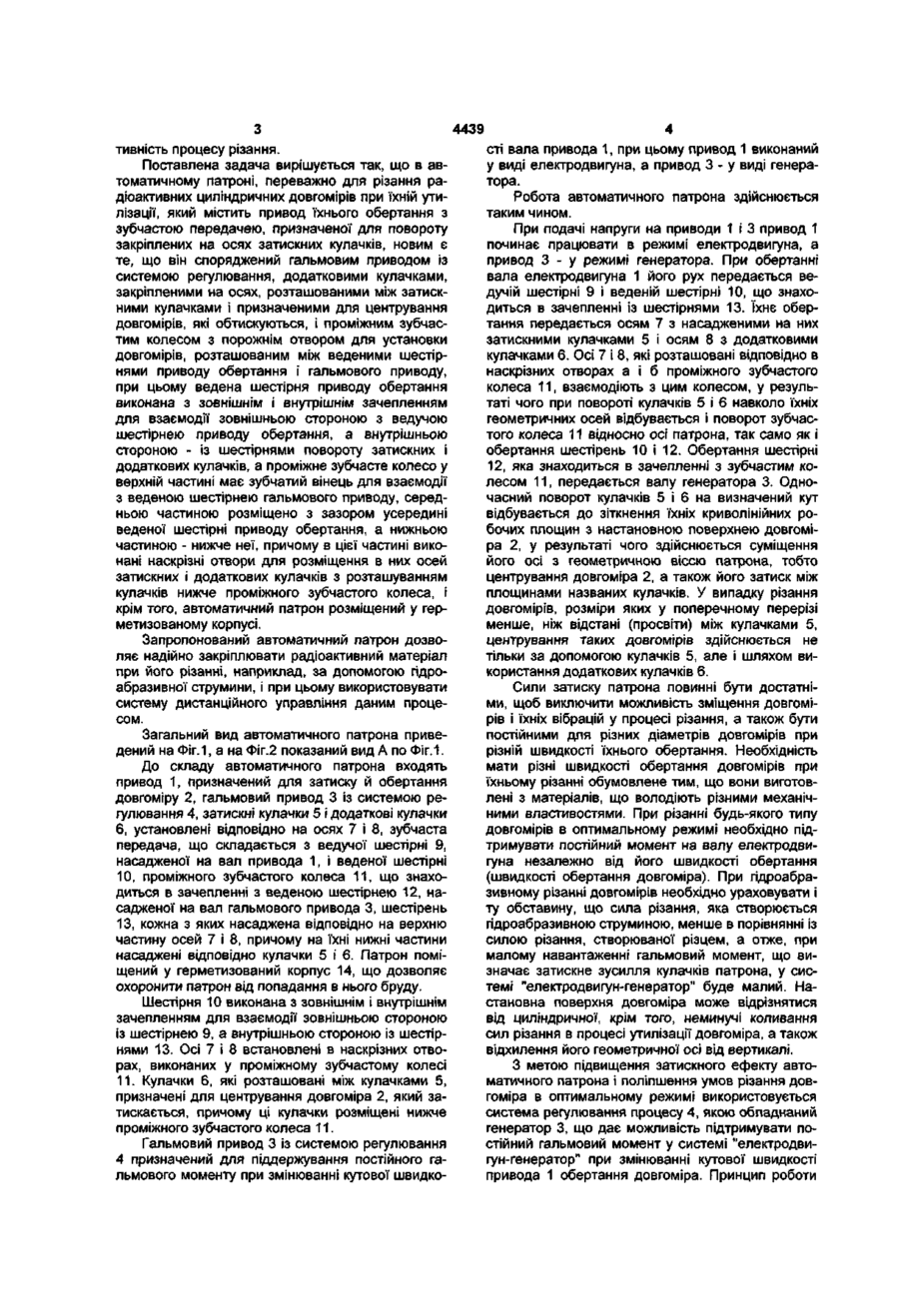

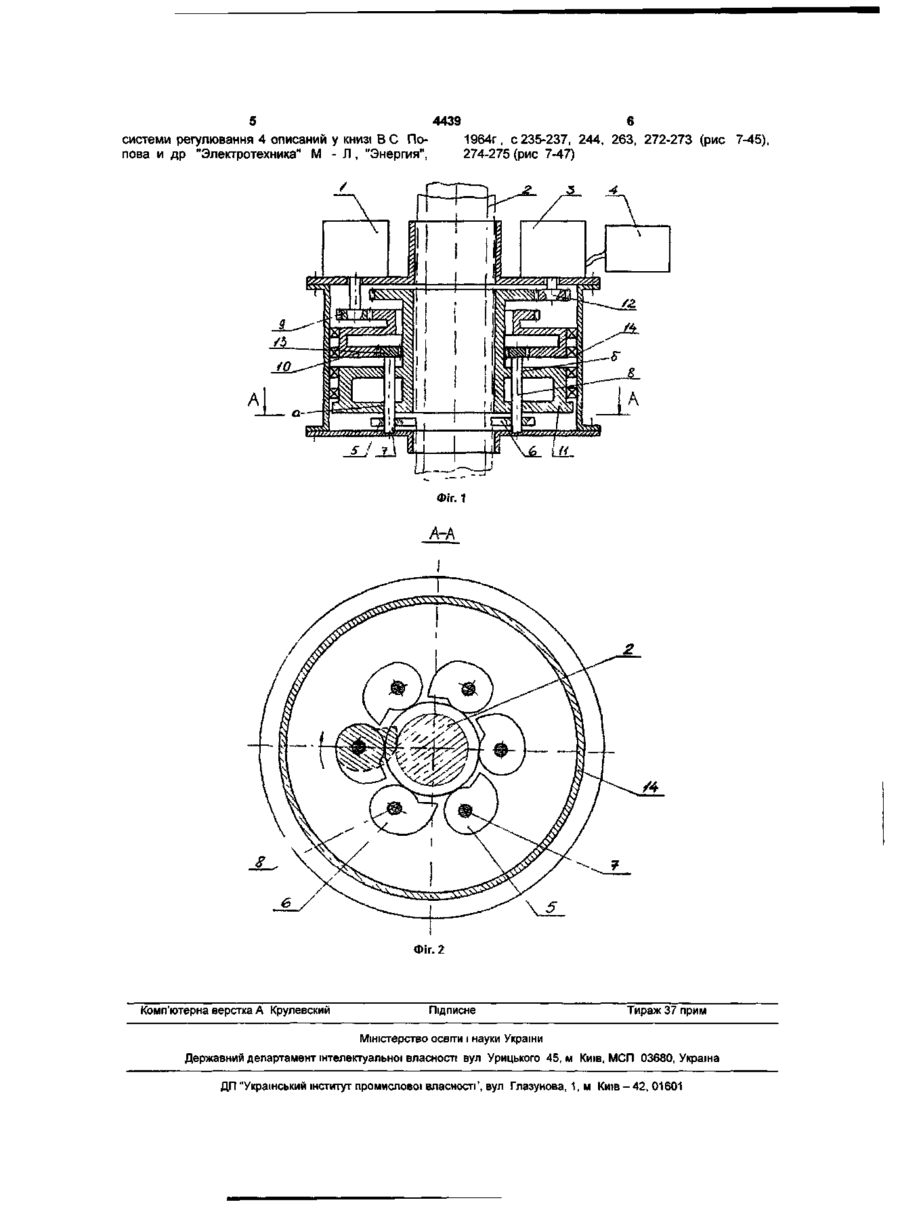

1. Автоматичний патрон, переважно для різання радіоактивних циліндричних довгомірів при їх утилізації, який містить привід обертання довгомірів з зубчастою передачею, призначеною для повороту закріплених на осях затискних кулачків, який відрізняється тим, що він оснащений гальмовим приводом із системою регулювання, додатковими кулачками, закріпленими на осях, розташованими між затискними кулачками і призначеними для центрування довгомірів, які обтискуються, і проміжним зубчастим колесом з О) 00 4439 тивність процесу різання. Поставлена задача вирішується так, що в автоматичному патроні, переважно для різання радіоактивних циліндричних довгомірів при їхній утилізації, який містить привод їхнього обертання з зубчастою передачею, призначеної для повороту закріплених на осях затискних кулачків, новим є те, що він споряджений гальмовим приводом із системою регулювання, додатковими кулачками, закріпленими на осях, розташованими між затискними кулачками і призначеними для центрування довгомірів, які обтискуються, і проміжним зубчастим колесом з порожнім отвором для установки довгомірів, розташованим між веденими шестірнями приводу обертання і гальмового приводу, при цьому ведена шестірня приводу обертання виконана з зовнішнім і внутрішнім зачепленням для взаємодії зовнішньою стороною з ведучою шестірнею приводу обертання, а внутрішньою стороною - із шестірнями повороту затискних і додаткових кулачків, а проміжне зубчасте колесо у верхній частині має зубчатий вінець для взаємодії 3 веденою шестірнею гальмового приводу, середньою частиною розміщено з зазором усередині веденої шестірні приводу обертання, а нижньою частиною - нижче неї, причому в цієї частині виконані наскрізні отвори для розміщення в них осей затискних і додаткових кулачків з розташуванням кулачків нижче проміжного зубчастого колеса, і крім того, автоматичний патрон розміщений у герметизованому корпусі. Запропонований автоматичний патрон дозволяє надійно закріплювати радіоактивний матеріал при його різанні, наприклад, за допомогою гідроабразивної струмини, і при цьому використовувати систему дистанційного управління даним процесом. Загальний вид автоматичного патрона приведений на Фіг. 1, а на Фіг.2 показаний вид А по Фіг.1. До складу автоматичного патрона входять привод 1, призначений для затиску й обертання довгоміру 2, гальмовий привод 3 із системою регулювання 4, затискні кулачки 5 і додаткові кулачки 6, установлені відповідно на осях 7 і 8, зубчаста передача, що складається з ведучої шестірні 9, насадженої на вал привода 1, і веденої шестірні 10, проміжного зубчастого колеса 11, що знаходиться в зачепленні з веденою шестірнею 12, насадженої на вал гальмового привода 3, шестірень 13, кожна з яких насаджена відповідно на верхню частину осей 7 і 8, причому на їхні нижні частини насаджені відповідно кулачки 5 і 6. Патрон поміщений у герметизований корпус 14, що дозволяє охоронити патрон від попадання в нього бруду. Шестірня 10 виконана з зовнішнім і внутрішнім зачепленням для взаємодії зовнішньою стороною із шестірнею 9, а внутрішньою стороною із шестірнями 13. Осі 7 і 8 встановлені в наскрізних отворах, виконаних у проміжному зубчастому колесі 11. Кулачки 6, які розташовані між кулачками 5, призначені для центрування довгоміра 2, який затискається, причому ці кулачки розміщені нижче проміжного зубчастого колеса 11. Гальмовий привод 3 із системою регулювання 4 призначений для піддержування постійного гальмового моменту при змінюванні кутової швидко сті вала привода 1, при цьому привод 1 виконаний у виді електродвигуна, а привод 3 - у виді генератора. Робота автоматичного патрона здійснюється таким чином. При подачі напруги на приводи 1 і 3 привод 1 починає працювати в режимі електродвигуна, а привод 3 - у режимі генератора. При обертанні вала електродвигуна 1 його рух передається ведучій шестірні 9 і веденій шестірні 10, що знаходиться в зачепленні із шестірнями 13. їхнє обертання передається осям 7 з насадженими на них затискними кулачками 5 і осям 8 з додатковими кулачками 6. Осі 7 і 8, які розташовані відповідно в наскрізних отворах а і б проміжного зубчастого колеса 11, взаємодіють з цим колесом, у результаті чого при повороті кулачків 5 і 6 навколо їхніх геометричних осей відбувається і поворот зубчастого колеса 11 відносно осі патрона, так само як і обертання шестірень 10 і 12. Обертання шестірні 12, яка знаходиться в зачепленні з зубчастим колесом 11, передається валу генератора 3. Одночасний поворот кулачків 5 і 6 на визначений кут відбувається до зіткнення їхніх криволінійних робочих площин з настановною поверхнею довгоміра 2, у результаті чого здійснюється суміщення його осі з геометричною віссю патрона, тобто центрування довгоміра 2, а також його затиск між площинами названих кулачків. У випадку різання довгомірів, розміри яких у поперечному перерізі менше, ніж відстані (просвіти) між кулачками 5, центрування таких довгомірів здійснюється не тільки за допомогою кулачків 5, але і шляхом використання додаткових кулачків 6. Сили затиску патрона повинні бути достатніми, щоб виключити можливість зміщення довгомірів і їхніх вібрацій у процесі різання, а також бути постійними для різних діаметрів довгомірів при різній швидкості їхнього обертання. Необхідність мати різні швидкості обертання довгомірів при їхньому різанні обумовлене тим, що вони виготовлені з матеріалів, що володіють різними механічними властивостями. При різанні будь-якого типу довгомірів в оптимальному режимі необхідно підтримувати постійний момент на валу електродвигуна незалежно від його швидкості обертання (швидкості обертання довгоміра). При гідроабразивному різанні довгомірів необхідно ураховувати і ту обставину, що сила різання, яка створюється гідроабразивною струминою, менше в порівнянні із силою різання, створюваної різцем, а отже, при малому навантаженні гальмовий момент, що визначає затискне зусилля кулачків патрона, у системі "електродвигун-генератор" буде малий. Настановна поверхня довгоміра може відрізнятися від циліндричної, крім того, неминучі коливання сил різання в процесі утилізації довгоміра, а також відхилення його геометричної осі від вертикалі. З метою підвищення затискного ефекту автоматичного патрона і поліпшення умов різання довгоміра в оптимальному режимі використовується система регулювання процесу 4, якою обладнаний генератор 3, що дає можливість підтримувати постійний гальмовий момент у системі "електродвигун-генератор" при змінюванні кутової швидкості привода 1 обертання довгоміра. Принцип роботи 5 4439 системи регулювання 4 описаний у книзі В С Попова и др "Электротехника" М - Л , "Энергия", 6 1964г, с 235-237, 244, 263, 272-273 (рис 7-45), 274-275 (рис 7-47) Фіг. 2 Комп'ютерна верстка А Крулевский Підписне Тираж 37 прим Міністерство освіти і науки України Державний департамент інтелектуальної власності вул Урицького 45, м Київ, МСП 03680, Україна ДП "Український інститут промислової власності', вул Глазунова, 1, м Київ-42, 01601
