Спосіб подавання газу в котлах
Формула / Реферат
Спосіб подавання газу в котлах, що включає змішування повітря з газом, який відрізняється тим, що пальник наближений до вертикальних стінок теплообмінника, виконаний з повторенням його профілю та з можливістю пересування пальника, наприклад гвинтовим механізмом у вигляді гвинтової пари гайка-гвинт, дверці котла виконані збільшеними по вертикалі для зручності і багатофункціональності.
Текст

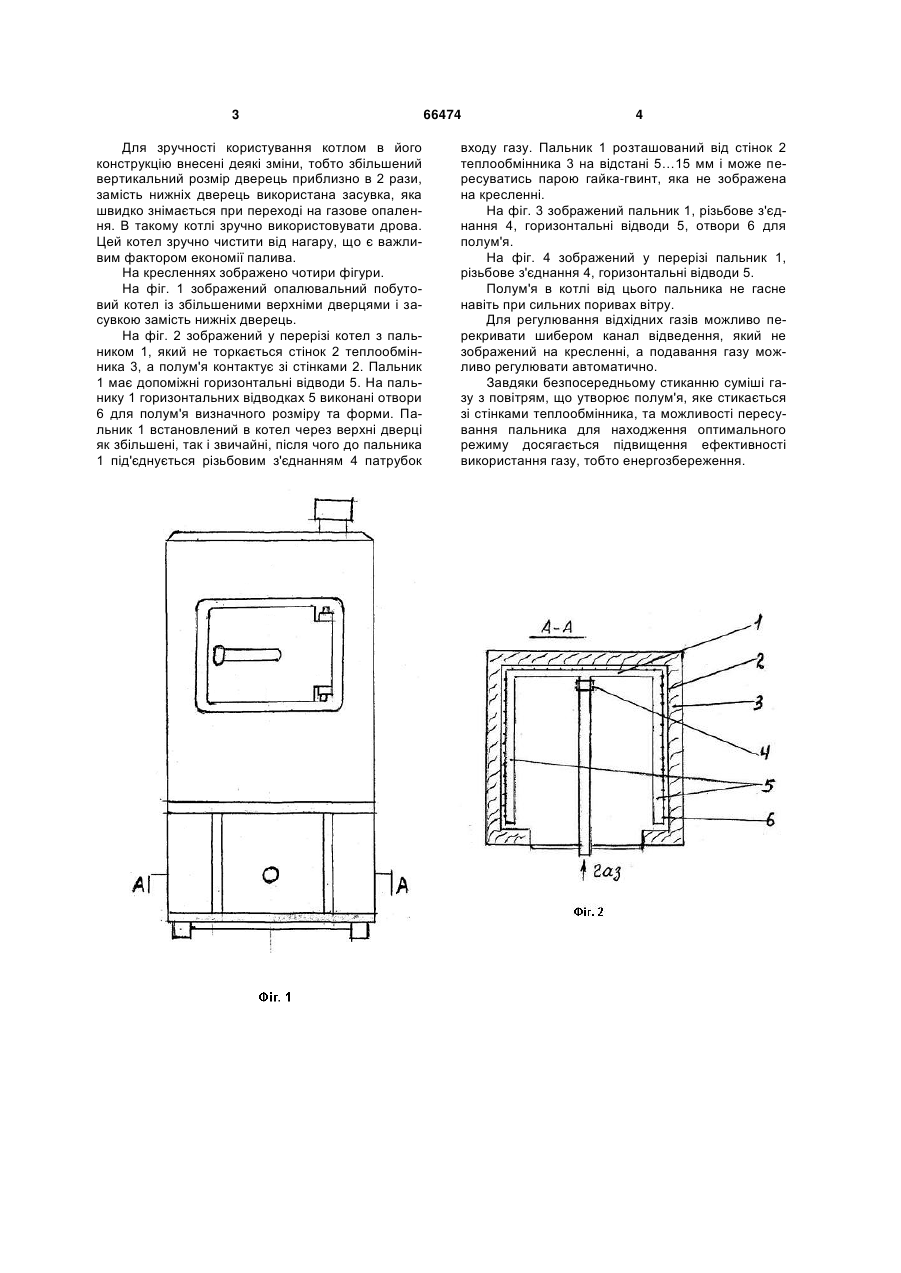

Спосіб подавання газу в котлах, що включає змішування повітря з газом, який відрізняється 3 Для зручності користування котлом в його конструкцію внесені деякі зміни, тобто збільшений вертикальний розмір дверець приблизно в 2 рази, замість нижніх дверець використана засувка, яка швидко знімається при переході на газове опалення. В такому котлі зручно використовувати дрова. Цей котел зручно чистити від нагару, що є важливим фактором економії палива. На кресленнях зображено чотири фігури. На фіг. 1 зображений опалювальний побутовий котел із збільшеними верхніми дверцями і засувкою замість нижніх дверець. На фіг. 2 зображений у перерізі котел з пальником 1, який не торкається стінок 2 теплообмінника 3, а полум'я контактує зі стінками 2. Пальник 1 має допоміжні горизонтальні відводи 5. На пальнику 1 горизонтальних відводках 5 виконані отвори 6 для полум'я визначного розміру та форми. Пальник 1 встановлений в котел через верхні дверці як збільшені, так і звичайні, після чого до пальника 1 під'єднується різьбовим з'єднанням 4 патрубок 66474 4 входу газу. Пальник 1 розташований від стінок 2 теплообмінника 3 на відстані 5…15 мм і може пересуватись парою гайка-гвинт, яка не зображена на кресленні. На фіг. 3 зображений пальник 1, різьбове з'єднання 4, горизонтальні відводи 5, отвори 6 для полум'я. На фіг. 4 зображений у перерізі пальник 1, різьбове з'єднання 4, горизонтальні відводи 5. Полум'я в котлі від цього пальника не гасне навіть при сильних поривах вітру. Для регулювання відхідних газів можливо перекривати шибером канал відведення, який не зображений на кресленні, а подавання газу можливо регулювати автоматично. Завдяки безпосередньому стиканню суміші газу з повітрям, що утворює полум'я, яке стикається зі стінками теплообмінника, та можливості пересування пальника для находження оптимального режиму досягається підвищення ефективності використання газу, тобто енергозбереження. 5 Комп’ютерна верстка А. Крижанівський 66474 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for gas feeding in boilers
Автори англійськоюHolovko Petro Mykolaiovych
Назва патенту російськоюСпособ подачи газа в котлах
Автори російськоюГоловко Петр Николаевич
МПК / Мітки
МПК: F23D 14/02
Мітки: спосіб, подавання, котлах, газу
