Захватний пристрій

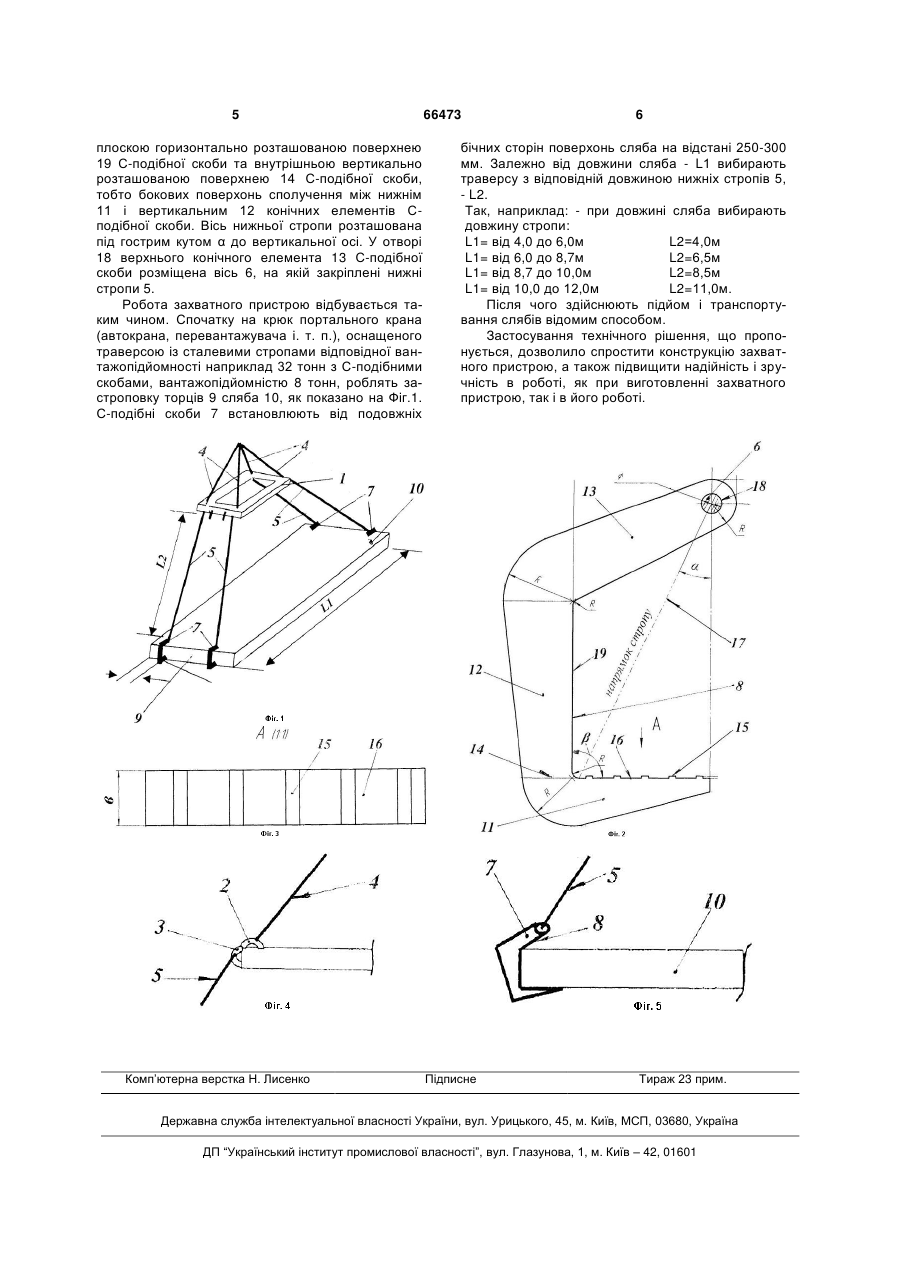

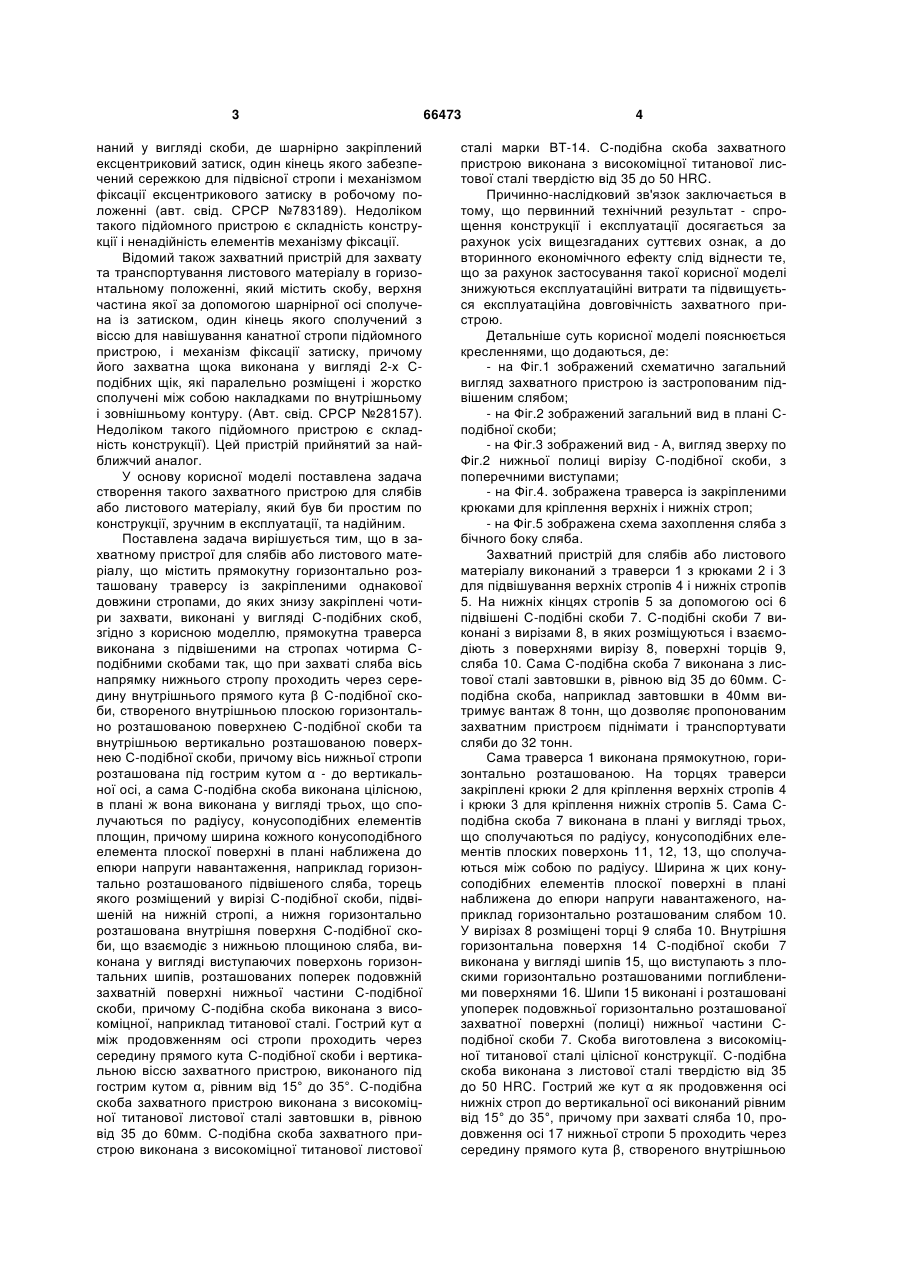

1. Захватний пристрій для листового матеріалу, наприклад слябів, що містить прямокутну горизонтально розташовану траверсу із закріпленими однакової довжини стропами, до яких знизу закріплені чотири захвати, виконані у вигляді Сподібних скоб, який відрізняється тим, що прямокутна траверса виконана з підвішеними на стропах чотирма С-подібними скобами так, що при захваті сляба вісь напрямку нижнього стропу проходить через середину внутрішнього прямого кута β Сподібної скоби, створеного внутрішньою плоскою горизонтально розташованою поверхнею Сподібної скоби та внутрішньою вертикально розташованою поверхнею С-подібної скоби, причому вісь нижньої стропи розташована під гострим кутом α до вертикальної осі, а сама С-подібна скоба виконана цілісною, в плані ж вона виконана у вигляді трьох, що сполучаються по радіусу, конусоподібних елементів площин, причому ширина кожного конусоподібного елемента плоскої поверхні в U 2 66473 1 3 наний у вигляді скоби, де шарнірно закріплений ексцентриковий затиск, один кінець якого забезпечений сережкою для підвісної стропи і механізмом фіксації ексцентрикового затиску в робочому положенні (авт. свід. СРСР №783189). Недоліком такого підйомного пристрою є складність конструкції і ненадійність елементів механізму фіксації. Відомий також захватний пристрій для захвату та транспортування листового матеріалу в горизонтальному положенні, який містить скобу, верхня частина якої за допомогою шарнірної осі сполучена із затиском, один кінець якого сполучений з віссю для навішування канатної стропи підйомного пристрою, і механізм фіксації затиску, причому його захватна щока виконана у вигляді 2-х Сподібних щік, які паралельно розміщені і жорстко сполучені між собою накладками по внутрішньому і зовнішньому контуру. (Авт. свід. СРСР №28157). Недоліком такого підйомного пристрою є складність конструкції). Цей пристрій прийнятий за найближчий аналог. У основу корисної моделі поставлена задача створення такого захватного пристрою для слябів або листового матеріалу, який був би простим по конструкції, зручним в експлуатації, та надійним. Поставлена задача вирішується тим, що в захватному пристрої для слябів або листового матеріалу, що містить прямокутну горизонтально розташовану траверсу із закріпленими однакової довжини стропами, до яких знизу закріплені чотири захвати, виконані у вигляді С-подібних скоб, згідно з корисною моделлю, прямокутна траверса виконана з підвішеними на стропах чотирма Сподібними скобами так, що при захваті сляба вісь напрямку нижнього стропу проходить через середину внутрішнього прямого кута β С-подібної скоби, створеного внутрішньою плоскою горизонтально розташованою поверхнею С-подібної скоби та внутрішньою вертикально розташованою поверхнею С-подібної скоби, причому вісь нижньої стропи розташована під гострим кутом α - до вертикальної осі, а сама С-подібна скоба виконана цілісною, в плані ж вона виконана у вигляді трьох, що сполучаються по радіусу, конусоподібних елементів площин, причому ширина кожного конусоподібного елемента плоскої поверхні в плані наближена до епюри напруги навантаження, наприклад горизонтально розташованого підвішеного сляба, торець якого розміщений у вирізі С-подібної скоби, підвішеній на нижній стропі, а нижня горизонтально розташована внутрішня поверхня С-подібної скоби, що взаємодіє з нижньою площиною сляба, виконана у вигляді виступаючих поверхонь горизонтальних шипів, розташованих поперек подовжній захватній поверхні нижньої частини С-подібної скоби, причому С-подібна скоба виконана з високоміцної, наприклад титанової сталі. Гострий кут α між продовженням осі стропи проходить через середину прямого кута С-подібної скоби і вертикальною віссю захватного пристрою, виконаного під гострим кутом α, рівним від 15° до 35°. С-подібна скоба захватного пристрою виконана з високоміцної титанової листової сталі завтовшки в, рівною від 35 до 60мм. С-подібна скоба захватного пристрою виконана з високоміцної титанової листової 66473 4 сталі марки ВТ-14. С-подібна скоба захватного пристрою виконана з високоміцної титанової листової сталі твердістю від 35 до 50 HRC. Причинно-наслідковий зв'язок заключається в тому, що первинний технічний результат - спрощення конструкції і експлуатації досягається за рахунок усіх вищезгаданих суттєвих ознак, а до вторинного економічного ефекту слід віднести те, що за рахунок застосування такої корисної моделі знижуються експлуатаційні витрати та підвищується експлуатаційна довговічність захватного пристрою. Детальніше суть корисної моделі пояснюється кресленнями, що додаються, де: - на Фіг.1 зображений схематично загальний вигляд захватного пристрою із застропованим підвішеним слябом; - на Фіг.2 зображений загальний вид в плані Сподібної скоби; - на Фіг.3 зображений вид - А, вигляд зверху по Фіг.2 нижньої полиці вирізу С-подібної скоби, з поперечними виступами; - на Фіг.4. зображена траверса із закріпленими крюками для кріплення верхніх і нижніх строп; - на Фіг.5 зображена схема захоплення сляба з бічного боку сляба. Захватний пристрій для слябів або листового матеріалу виконаний з траверси 1 з крюками 2 і 3 для підвішування верхніх стропів 4 і нижніх стропів 5. На нижніх кінцях стропів 5 за допомогою осі 6 підвішені С-подібні скоби 7. С-подібні скоби 7 виконані з вирізами 8, в яких розміщуються і взаємодіють з поверхнями вирізу 8, поверхні торців 9, сляба 10. Сама С-подібна скоба 7 виконана з листової сталі завтовшки в, рівною від 35 до 60мм. Сподібна скоба, наприклад завтовшки в 40мм витримує вантаж 8 тонн, що дозволяє пропонованим захватним пристроєм піднімати і транспортувати сляби до 32 тонн. Сама траверса 1 виконана прямокутною, горизонтально розташованою. На торцях траверси закріплені крюки 2 для кріплення верхніх стропів 4 і крюки 3 для кріплення нижніх стропів 5. Сама Сподібна скоба 7 виконана в плані у вигляді трьох, що сполучаються по радіусу, конусоподібних елементів плоских поверхонь 11, 12, 13, що сполучаються між собою по радіусу. Ширина ж цих конусоподібних елементів плоскої поверхні в плані наближена до епюри напруги навантаженого, наприклад горизонтально розташованим слябом 10. У вирізах 8 розміщені торці 9 сляба 10. Внутрішня горизонтальна поверхня 14 С-подібної скоби 7 виконана у вигляді шипів 15, що виступають з плоскими горизонтально розташованими поглибленими поверхнями 16. Шипи 15 виконані і розташовані упоперек подовжньої горизонтально розташованої захватної поверхні (полиці) нижньої частини Сподібної скоби 7. Скоба виготовлена з високоміцної титанової сталі цілісної конструкції. С-подібна скоба виконана з листової сталі твердістю від 35 до 50 HRC. Гострий же кут α як продовження осі нижніх строп до вертикальної осі виконаний рівним від 15° до 35°, причому при захваті сляба 10, продовження осі 17 нижньої стропи 5 проходить через середину прямого кута β, створеного внутрішньою 5 плоскою горизонтально розташованою поверхнею 19 С-подібної скоби та внутрішньою вертикально розташованою поверхнею 14 С-подібної скоби, тобто бокових поверхонь сполучення між нижнім 11 і вертикальним 12 конічних елементів Сподібної скоби. Вісь нижньої стропи розташована під гострим кутом α до вертикальної осі. У отворі 18 верхнього конічного елемента 13 С-подібної скоби розміщена вісь 6, на якій закріплені нижні стропи 5. Робота захватного пристрою відбувається таким чином. Спочатку на крюк портального крана (автокрана, перевантажувача і. т. п.), оснащеного траверсою із сталевими стропами відповідної вантажопідйомності наприклад 32 тонн з С-подібними скобами, вантажопідйомністю 8 тонн, роблять застроповку торців 9 сляба 10, як показано на Фіг.1. С-подібні скоби 7 встановлюють від подовжніх Комп’ютерна верстка Н. Лисенко 66473 6 бічних сторін поверхонь сляба на відстані 250-300 мм. Залежно від довжини сляба - L1 вибирають траверсу з відповідній довжиною нижніх стропів 5, - L2. Так, наприклад: - при довжині сляба вибирають довжину стропи: L1= від 4,0 до 6,0м L2=4,0м L1= від 6,0 до 8,7м L2=6,5м L1= від 8,7 до 10,0м L2=8,5м L1= від 10,0 до 12,0м L2=11,0м. Після чого здійснюють підйом і транспортування слябів відомим способом. Застосування технічного рішення, що пропонується, дозволило спростити конструкцію захватного пристрою, а також підвищити надійність і зручність в роботі, як при виготовленні захватного пристрою, так і в його роботі. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
