Спосіб переробки сірководню на паливо для суднових енергетичних установок

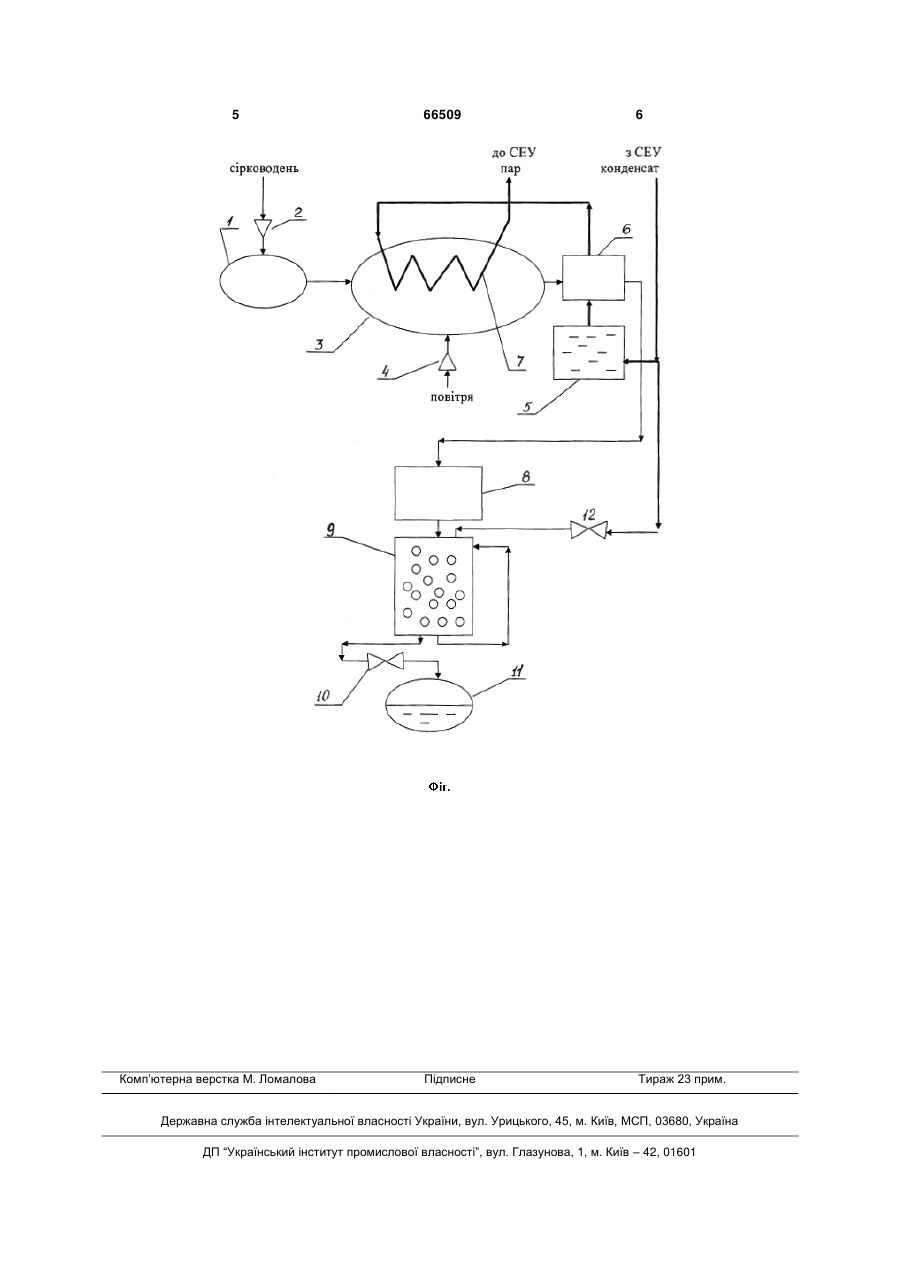

Спосіб переробки сірководню на паливо для суднових енергетичних установок, який включає отримання пари для суднових турбін в котліутилізаторі, в який подають попередньо нагрітий у рекуперативному теплообміннику конденсат, який відрізняється тим, що теплоту для котла 3 подають в змійовик 7 котла-утилізатора 3. Причому, теплота, виділенням якої супроводжуються обидві хімічних реакції при згоранні сірководню, нагріває змійовик 7 і перетворює конденсат у пар для СЕУ. Крім того, відпрацьований пар СЕУ повертають у резервуар 5. Відпрацьований продукт згоряння сірководню з котла-утилізатора 3 через рекуперативний теплообмінник 6 і холодильник-конденсатор 8 направляють у абсорбер 9, а отриману в ньому сірчану кислоту через вентиль 10 збирають в ємність 11. Спосіб переробки сірководню в пару для СЕУ реалізують наступним чином. У танк 1 на борту судна за допомогою компресора 2 закачують під тиском газоподібний сірково2 день, при цьому при тиску 11 кгс/см газоподібний сірководень переходить у рідкий стан. У рідкому стані економічніше зберігати сірководень на борту судна. Сірководень з танка 1 подають в котелутилізатор 3, куди через компресор 4 нагнітають повітря. У результаті хімічної реакції гомогенного окислення (1): 2H2S+3О2→2SO2+2H2O+Q1, (1) де Q1 - теплота утворюється сірчистий ангідрид SO2, який у присутності кисню О2 надалі доокисляється до сірчаного ангідриду SO3, тобто відбувається хімічна реакція каталітичного окиснення (2): 2SO2+О2→2SO3+Q2, де Q2 - теплота (2). Сумарна теплота, що виділяється при проходженні хімічних реакцій (1) і (2), нагріває змійовик 7 і перетворює конденсат, який пропускають через змійовик 7 котла-утилізатора 3, у пар для СЕУ 2 (тиск 16 кгс/см і температура 240 °C). Конденсат для пари отримують, подаючи хімічно знесолену воду з резервуара 5 до рекуперативного теплообмінника 6, в якому її підігрівають до 140 °C за рахунок теплоти відпрацьованого продукту згоряння сірководню, який пропускають через рекуперативний теплообмінник 6. Потім конденсат подають в змійовик 7 котла-утилізатора 3. 66509 4 Крім того, відпрацьований пар СЕУ повертають у резервуар 5. Для утилізації відпрацьованих продуктів згоряння сірководню їх охолоджують і сірчаний ангідрид піддають абсорбції конденсатом, в результаті чого при взаємодії сірчаного ангідриду з конденсатом попутно отримують промислову сірчану кислоту H2SО4 (3): SO3+H2O→H2SO4 (3) Цей процес організовують наступним чином. Відпрацьований продукт згоряння сірководню газоподібний сірчаний ангідрид SO3 з котлаутилізатора 3 через рекуперативний теплообмінник 6 і холодильник-конденсатор 8, де його охолоджують до температури 20 °C, направляють в абсорбер 9. Конденсат, який служить абсорбентом, подають з резервуару 5 в абсорбер 9 через вентиль 12. Крім того, щоб отримати промислову сірчану кислоту, організують циклічне повторення процесу абсорбції, повертаючи вихідний продукт знову в абсорбер 9 при закритих вентилях 10 і 12 до отримання концентрації розчину не менше 98 %. Відкриваючи вентиль 10, збирають промислову сірчану кислоту в ємності 11, а потім, закривши вентиль 10 і керуючи вентилем 12, відновлюють процес абсорбції. Таким чином, утилізуючи відпрацьований продукт згоряння сірководню - газоподібний сірчаний ангідрид SO3, в ємності 11 збирають промислову сірчану кислоту H2SO4. Реалізація сірчаної кислоти поліпшує економічні показники судів, які використовують як паливо сірководень. Розрахунки показують, що при обсязі танка 1 3 10 для сірководню в 623 5 м отримують 3,7610 ккал теплоти і 25860 т сірчаної кислоти. У цілому, поява в басейні Чорного моря судів з економічними, екологічно чистими двигунами знизить збиток, який наносять повітряному і водному басейну відпрацьовані гази широко поширених СЕУ. 5 Комп’ютерна верстка М. Ломалова 66509 6 Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
