Система відводу димових газів від установок, що використовують паливо

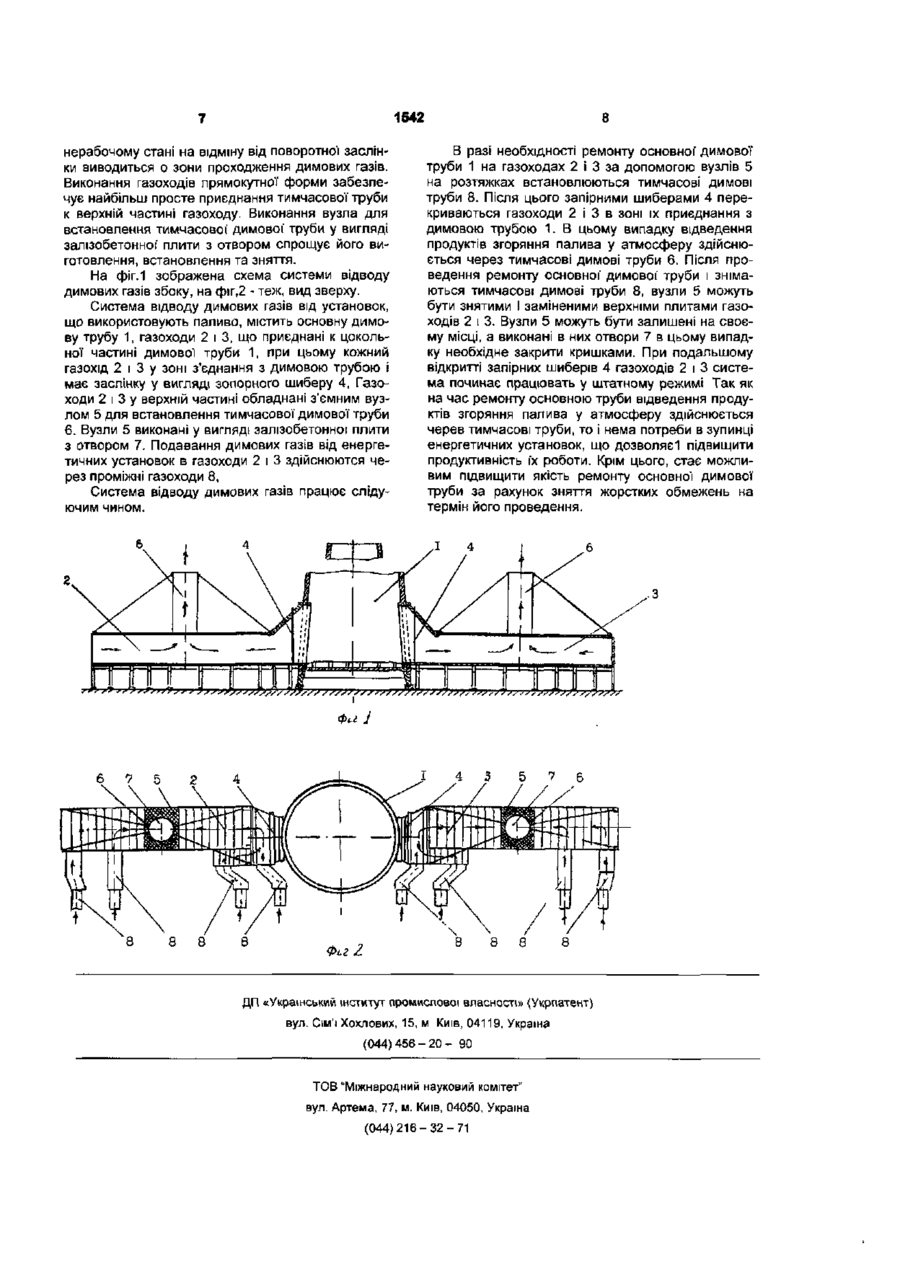

1. Система відводу димових газів від установок, що використовують паливо, яка містить димову трубу, газоходи, що приєднані до цокольної частини димової труби, причому кожний газохід у зоні з'єднання з димовою трубою має заслінку, яка відрізняється тим, що газоходи у верхній частині обладнані знімним вузлом для встановлення тимчасової" димової труби. 2. Система за п. І, яка відрізняється тим, що заслінка виконана у вигляді запірного шибера. 3. Система за п. 1, яка відрізняється тим, що газоходи виконані прямокутної форми, а вузол для встановлення тимчасово'! труби виконаний у вигляді залізобетонної плити з отвором. Корисна модель відноситься до галузі теплоенергетики, зокрема, до систем відводу димових газів від установок. Ідо використовують паливо, наприклад енергетичних установок для виробництва електричної енергії', промислової пари та горячої води. Існує система відводу димових газів від установок, що використовують паливо, яка містить димову трубу, газоходи, що приєднані к цокольної" частині димової труби {джерело інформації: А.с. СРСР №1567851, Kn. 5 F23 J 13/00, 1988). Вадою відомої системи в неможливість перекриття одного із газоходу у випадку його невикористання, що приводить до накопичення в ньому золи та інших продуктів згоряння. Де приводить до додаткових витрат для очищення непрацюючого газоходу від золи та інших продуктів згоряння. Існує система відводу димових газів від установок, що використовують паливо, яка містить димову трубу, газоходи, що приєднані к цокольної частині димової труби, при цьому кожний газохід у зоні з'єднання з димовою трубою має заслінку (джерело інформації: А.с. СРСР №1626043, кл. 5 F 23 J 11/00, 1988). Заслінки газоходів такої системи виконані поворотними. Введення заслінок газоходів у зоні їх з'єднання з димовою трубою дозволяв перекривати окремо кожний газохід у випадку його невикористання. В наслідок цього в непрацюючому газоході не накопичуються зола та інші продукти згоряння. Вадою відомої системи є несолідність зупинки енергетичних установок на час ремонту димової труби, що знижує продуктивність їх роботи. В основу корисної моделі поставлено задачу в системі відводу димових газів від установок, що використовують паливо, шляхом зміненая м конструкції забезпечить підвищення продуктивності енергетичних установок за рахунок забезпечення їх роботи на час ремонту димової труби. Поставлена задача досягається тим, що система відводу димових газів від установок, що використовують паливо, яка містить димову трубу, газоходи, що приєднані к цокольної частині димової труби, при цьому кожний газохід у зоні з'єднання з димовою трубою має заслінку, газоходи у верхній частині обладнані з'ємним вузлом для встановлення тимчасової димової труби. Заслінка може бути виконана у вигляді запірного шиберу. Газоходи можуть бути виконані прямокутної форми, а вузол для встановлення тимчасової труби виконай у вигляді залізобетонної плити з отвором. Порівняльний аналіз Із прототипом показує, що пристрій, що заявляется, відповідає критерію корисної моделі "новизна". У зв'язку з тим, що в системі відводу димових газів від установок, що використовують паливо, газоходи у верхній частині обладнані з'ємним вузлом для встановлення тимчасової димової труби, то забезпечується робота енергетичних установок на час ремонту основної димової труби. В цьому випадку для відведення продуктів згоряння палива у атмосферу використовуються тимчасові димові труби, які виконуються меншої висоти та облегченого типу, наприклад з тонкого металевого листа. В наслідок цього підвищується продуктивність енергетичних установок. Виконання заслінки у вигляді запірного шиберу спрощує и конструкцію і дозволяє підвищити її надійність, так як вона в CM in 8 1542 В разі необхідності ремонту основної димової труби 1 на газоходах 2 і 3 за допомогою вузлів 5 на розтяжках встановлюються тимчасові димові труби 8. Після цього запірними шиберами 4 перекриваються газоходи 2 і 3 в зоні їх приєднання з димовою трубою 1. В цьому випадку відведення продуктів згоряння палива у атмосферу здійснюється через тимчасові димові труби 6. Після проведення ремонту основної' димової' труби і знімаються тимчасові димові труби 8, вузли 5 можуть бути знятими І заміненими верхніми плитами газоходів 2 і 3. Вузли 5 можуть бути залишені на своєму місці, а виконані в них отвори 7 в цьому випадку необхідне закрити кришками. При подальшому відкритті запірних шиберів 4 газоходів 2 і 3 система починає працювать у штатному режимі Так як на час ремонту основною труби відведення продуктів згоряння палива у атмосферу здійснюється черев тимчасові труби, то і нема потреби в зупинці енергетичних установок, що дозволяєі підвищити продуктивність їх роботи. Крім цього, стає можливим підвищити якість ремонту основної димової труби за рахунок зняття жорстких обмежень на термін його проведення. нерабочому стані на відміну від поворотної заслінки виводиться о зони проходження димових газів. Виконання газоходів прямокутної форми забезпечує найбільш просте приєднання тимчасової труби к верхній частині газоходу. Виконання вузла для встановлення тимчасової1 димової" труби у вигляді залізобетонної плити з отвором спрощує його виготовлення, встановлення та зняття. На фіг. 1 зображена схема системи відводу димових газів збоку, на фіг,2 - теж, вид зверху. Система відводу димових газів від установок, що використовують паливо, містить основну димову трубу 1, газоходи 2 і 3, що приєднані к цокольної частині димової труби 1, при цьому кожний газохід 2 і 3 у зоні з'єднання з димовою трубою і має заслінку у вигляді зопорного шиберу 4, Газоходи 2 і 3 у верхній частині обладнані з'ємним вузлом 5 для встановлення тимчасової димової труби 6. Вузли 5 виконані у вигляді залізобетонної плити з отвором 7. Подавання димових газів від енергетичних установок в газоходи 2 і 3 здійснюются через проміжні газоходи 8, Система відводу димових газів працює слідуючим чином. Фи і 6 7 Х\\ 5 2 4 \ \ І 4 3 5 7 6 ДП «Український інститут промислової власності» (Укрпатент) вул. Сім'ї Хохлових, 15, м Київ, 04119, Україна ( 0 4 4 ) 4 5 6 - 2 0 - 90 ТОВ "Міжнародний науковий комітет" вул. Артема, 77, м. Київ, 04050, Україна (044)216-32-71
