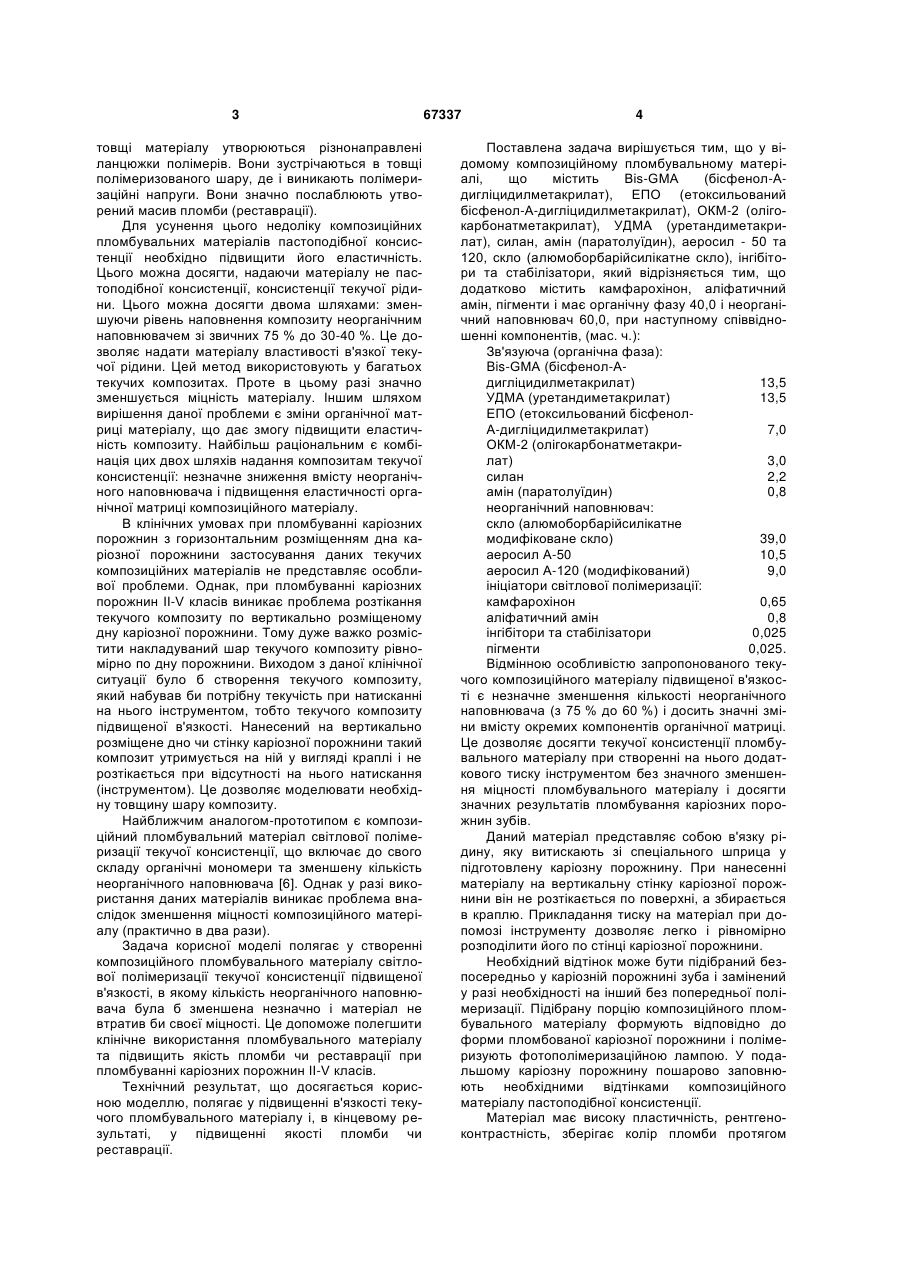

Текучий композиційний матеріал для пломбування зубів (підвищеної в’язкості)

Текучий композиційний матеріал для пломбування зубів (підвищеної в'язкості), що містить BisGMA (бісфенол-А-дигліцидилметакрилат), ЕПО (етоксильований бісфенол-Адигліцидилметакрилат), ОКМ-2 (олігокарбонатметакрилат), УДМА (уретандиметакрилат), силан, амін (паратолуїдин), аеросил - 50 та 120, скло (алюмоборбарійсилікатне скло), інгібітори та стабілізатори, який відрізняється тим, що додатково містить камфарохінон, аліфатичний амін, пігменти і має органічну фазу 40,0 і неорганічний наповнювач 60,0, при наступному співвідношенні компонентів, (мас. ч.): зв'язуюча (органічна фаза): Bis-GMA (бісфенол-Адигліцидилметакрилат) УДMA (уретандиметакрилат) ΕΠΟ (етоксильований бісфенолА-дигліцидилметакрилат ОКМ-2 (олігокарбонатметакрилат) силан амін (паратолуїдин) неорганічний наповнювач: скло (алюмоборбарійсилікатне модифіковане скло) Аеросил А-50 Аеросил А-120 (модифікований) ініціатори світлової полімеризації: камфарохінон аліфатичний амін інгібітори та стабілізатори пігменти Корисна модель, що заявляється, належить до медицини, точніше терапевтичної стоматології, а саме композиційних матеріалів, які використовують для пломбування та реставрації зубів. На сьогоднішній день під композиційними пломбувальними матеріалами мають на увазі всі матеріали, в яких неорганічна фаза (наповнювач) спеціально уводиться для покращання якості в органічну (акрилову) основу або фазу матеріалу. Основними складовими компонентами (фазами) композиційних матеріалів є органічні акрилові мономери та неорганічні наповнювачі. Крім того, до їх складу входять силани, ініціатори полімеризації, стабілізатори, барвники та пігменти, які суттєво визначають якість композитів [1, 2, 3, 4]. Композиційні матеріали для пломбування та реставрації зубів випускають двох модифікацій: хімічної та світлової полімеризації [5, 6, 7, 8, 9]. Ці композити мають високі фізико-механічні властивості стосовно міцності матеріалу. Зазвичай ці композиційні матеріали мають пастоподібну консистенцію. Це полегшує їх уведення в каріозну порожнину та моделювання пломби (реставрації). Проте у разі застосування матеріалу світлової полімеризації досить важко приєднати такий композит до дна каріозної порожнини. Це викликане тим, що тверднення матеріалу розпочинається з його поверхні, а полімеризаційна усадка виникає з протилежного боку, тобто з боку дна каріозної порожнини. Тому приєднання матеріалу до дна поверхні є проблемою. Для її вирішення запропоноване навскісне пошарове уведення матеріалу ближче до стінок каріозної порожнини та його світлова полімеризація через стінку каріозної порожнини. Проте така методика направленої полімеризації не дає змоги вирішити всі ці проблеми пломбування. При проведенні світлової полімеризації порції матеріалу світло відбивається від стінок порожнини, і там виникають центри полімеризації. Таким чином в 13,5 13,5 7,0 3,0 2,2 0,8 UA (11) 67337 (13) 0,65 0,8 0,025 0,025. U 39,0 10,5 9,0 (19) 1 3 товщі матеріалу утворюються різнонаправлені ланцюжки полімерів. Вони зустрічаються в товщі полімеризованого шару, де і виникають полімеризаційні напруги. Вони значно послаблюють утворений масив пломби (реставрації). Для усунення цього недоліку композиційних пломбувальних матеріалів пастоподібної консистенції необхідно підвищити його еластичність. Цього можна досягти, надаючи матеріалу не пастоподібної консистенції, консистенції текучої рідини. Цього можна досягти двома шляхами: зменшуючи рівень наповнення композиту неорганічним наповнювачем зі звичних 75 % до 30-40 %. Це дозволяє надати матеріалу властивості в'язкої текучої рідини. Цей метод використовують у багатьох текучих композитах. Проте в цьому разі значно зменшується міцність матеріалу. Іншим шляхом вирішення даної проблеми є зміни органічної матриці матеріалу, що дає змогу підвищити еластичність композиту. Найбільш раціональним є комбінація цих двох шляхів надання композитам текучої консистенції: незначне зниження вмісту неорганічного наповнювача і підвищення еластичності органічної матриці композиційного матеріалу. В клінічних умовах при пломбуванні каріозних порожнин з горизонтальним розміщенням дна каріозної порожнини застосування даних текучих композиційних матеріалів не представляє особливої проблеми. Однак, при пломбуванні каріозних порожнин II-V класів виникає проблема розтікання текучого композиту по вертикально розміщеному дну каріозної порожнини. Тому дуже важко розмістити накладуваний шар текучого композиту рівномірно по дну порожнини. Виходом з даної клінічної ситуації було б створення текучого композиту, який набував би потрібну текучість при натисканні на нього інструментом, тобто текучого композиту підвищеної в'язкості. Нанесений на вертикально розміщене дно чи стінку каріозної порожнини такий композит утримується на ній у вигляді краплі і не розтікається при відсутності на нього натискання (інструментом). Це дозволяє моделювати необхідну товщину шару композиту. Найближчим аналогом-прототипом є композиційний пломбувальний матеріал світлової полімеризації текучої консистенції, що включає до свого складу органічні мономери та зменшену кількість неорганічного наповнювача [6]. Однак у разі використання даних матеріалів виникає проблема внаслідок зменшення міцності композиційного матеріалу (практично в два рази). Задача корисної моделі полягає у створенні композиційного пломбувального матеріалу світлової полімеризації текучої консистенції підвищеної в'язкості, в якому кількість неорганічного наповнювача була б зменшена незначно і матеріал не втратив би своєї міцності. Це допоможе полегшити клінічне використання пломбувального матеріалу та підвищить якість пломби чи реставрації при пломбуванні каріозних порожнин II-V класів. Технічний результат, що досягається корисною моделлю, полягає у підвищенні в'язкості текучого пломбувального матеріалу і, в кінцевому результаті, у підвищенні якості пломби чи реставрації. 67337 4 Поставлена задача вирішується тим, що у відомому композиційному пломбувальному матеріалі, що містить Bis-GMA (бісфенол-Адигліцидилметакрилат), ЕПО (етоксильований бісфенол-А-дигліцидилметакрилат), ОКМ-2 (олігокарбонатметакрилат), УДМА (уретандиметакрилат), силан, амін (паратолуїдин), аеросил - 50 та 120, скло (алюмоборбарійсилікатне скло), інгібітори та стабілізатори, який відрізняється тим, що додатково містить камфарохінон, аліфатичний амін, пігменти і має органічну фазу 40,0 і неорганічний наповнювач 60,0, при наступному співвідношенні компонентів, (мас. ч.): Зв'язуюча (органічна фаза): Bis-GMA (бісфенол-Адигліцидилметакрилат) 13,5 УДMA (уретандиметакрилат) 13,5 ΕΠΟ (етоксильований бісфенолА-дигліцидилметакрилат) 7,0 ОКМ-2 (олігокарбонатметакрилат) 3,0 силан 2,2 амін (паратолуїдин) 0,8 неорганічний наповнювач: скло (алюмоборбарійсилікатне модифіковане скло) 39,0 аеросил А-50 10,5 аеросил А-120 (модифікований) 9,0 ініціатори світлової полімеризації: камфарохінон 0,65 аліфатичний амін 0,8 інгібітори та стабілізатори 0,025 пігменти 0,025. Відмінною особливістю запропонованого текучого композиційного матеріалу підвищеної в'язкості є незначне зменшення кількості неорганічного наповнювача (з 75 % до 60 %) і досить значні зміни вмісту окремих компонентів органічної матриці. Це дозволяє досягти текучої консистенції пломбувального матеріалу при створенні на нього додаткового тиску інструментом без значного зменшення міцності пломбувального матеріалу і досягти значних результатів пломбування каріозних порожнин зубів. Даний матеріал представляє собою в'язку рідину, яку витискають зі спеціального шприца у підготовлену каріозну порожнину. При нанесенні матеріалу на вертикальну стінку каріозної порожнини він не розтікається по поверхні, а збирається в краплю. Прикладання тиску на матеріал при допомозі інструменту дозволяє легко і рівномірно розподілити його по стінці каріозної порожнини. Необхідний відтінок може бути підібраний безпосередньо у каріозній порожнині зуба і замінений у разі необхідності на інший без попередньої полімеризації. Підібрану порцію композиційного пломбувального матеріалу формують відповідно до форми пломбованої каріозної порожнини і полімеризують фотополімеризаційною лампою. У подальшому каріозну порожнину пошарово заповнюють необхідними відтінками композиційного матеріалу пастоподібної консистенції. Матеріал має високу пластичність, рентгеноконтрастність, зберігає колір пломби протягом 5 тривалого часу, не викликає значного подразнення пульпи та інших м'яких тканин порожнини рота. Джерела інформації: 1. Донский Г.И., Паламарчук Ю.Н., Павлюченко О.Н. Восстановительные и пломбировочные материалы. - Донецк: ООО "Лебедь", 1999. - 216 с. 2. Иоффе Е. Зубоврачебные заметки. - НьюЙорк, Санкт-Петербург, 1999. - 216 с. 3. Колер В. Технічні аспекти застосування системи новітніх матеріалів. Частина 1. // Новини стоматології. - 1997. - №1. - С. 24-32. 4. Колєр В. Технічні аспекти застосування системи новітніх матеріалів. Частина 2. // Новини стоматології.-1997. - №2. - С. 24-28. Комп’ютерна верстка А. Рябко 67337 6 5. Це X. Новые материалы в зубном протезировании. // Клиническая стоматология. - 1997.№2. - С. 38-41. 6. Цимбалистов А.В., Жидких В.Д., Шторина Г.Б. Светоотверждаемые композиционные материалы. - Санкт-Петербург, 2001. - 96 с. 7. Шнайдер Ф. Солитер - новый материал для прямого пломбирования жевательных зубов // Клиническая стоматология. - 1998. - №1. - С. 4649. 8. Dale B.G., Aschheim K.W. Stomatologia estetychna. - Lublin: Czelej, 1998. - 232 c. 9. Summit J.B., Robbins J.W., Schwartz R.S., Santos J.J. Fundamentals of Operative Dentistry: a contemporary approach. - Chicago: Quintessence Publishing Co, Inc., 2001. - 576 р. Підписне Тираж 23 прим. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
