Зубчаста передача
Номер патенту: 48890
Опубліковано: 12.04.2010
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович, Хомяк Олег Миколайович
Формула / Реферат
Зубчаста передача, що містить співвісно розташовані циліндричні шестірню і колесо та щонайменше дві кінематично зв'язані з ними та рівномірно розташовані одна відносно іншої паразитні шестірні, встановлені на осях між циліндричними шестірнею і колесом, яка відрізняється тим, що кожна паразитна шестірня жорстко з'єднана з відповідною віссю.
Текст

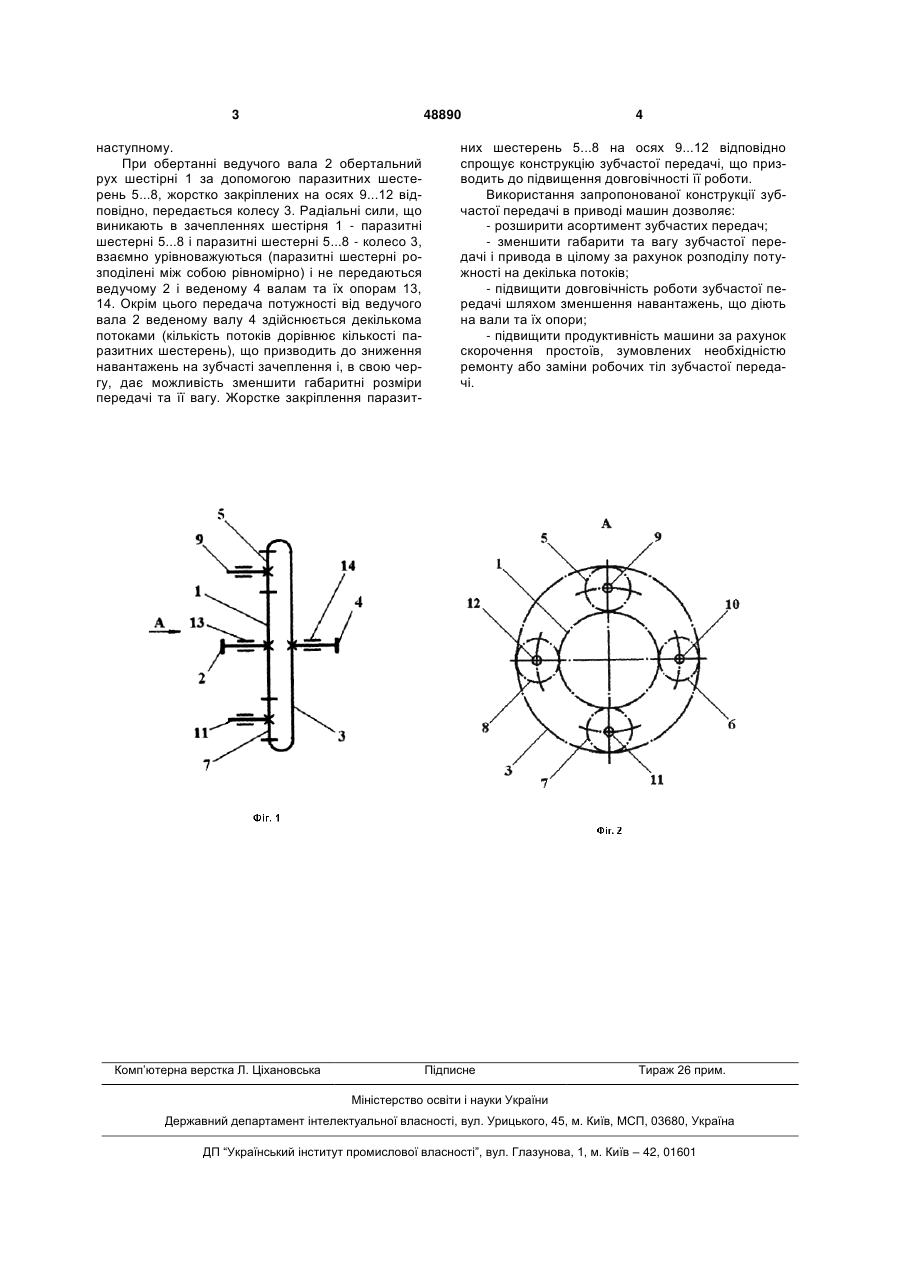

Зубчаста передача, що містить співвісно розташовані циліндричні шестірню і колесо та щонайменше дві кінематично зв'язані з ними та рівномірно розташовані одна відносно іншої паразитні шестерні, встановлені на осях між циліндричними шестірнею і колесом, яка відрізняється тим, що кожна паразитна шестірня жорстко з'єднана з відповідною віссю. (19) (21) u200910253 (22) 09.10.2009 (24) 12.04.2010 (46) 12.04.2010, Бюл.№ 7, 2010 р. (72) ПІПА БОРИС ФЕДОРОВИЧ, ХОМЯК ОЛЕГ МИКОЛАЙОВИЧ, МАРЧЕНКО АНАТОЛІЙ ІВАНОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ ТЕХНОЛОГІЙ ТА ДИЗАЙНУ 3 48890 наступному. При обертанні ведучого вала 2 обертальний рух шестірні 1 за допомогою паразитних шестерень 5...8, жорстко закріплених на осях 9...12 відповідно, передається колесу 3. Радіальні сили, що виникають в зачепленнях шестірня 1 - паразитні шестерні 5...8 і паразитні шестерні 5...8 - колесо 3, взаємно урівноважуються (паразитні шестерні розподілені між собою рівномірно) і не передаються ведучому 2 і веденому 4 валам та їх опорам 13, 14. Окрім цього передача потужності від ведучого вала 2 веденому валу 4 здійснюється декількома потоками (кількість потоків дорівнює кількості паразитних шестерень), що призводить до зниження навантажень на зубчасті зачеплення і, в свою чергу, дає можливість зменшити габаритні розміри передачі та її вагу. Жорстке закріплення паразит Комп’ютерна верстка Л. Ціхановська 4 них шестерень 5...8 на осях 9...12 відповідно спрощує конструкцію зубчастої передачі, що призводить до підвищення довговічності її роботи. Використання запропонованої конструкції зубчастої передачі в приводі машин дозволяє: - розширити асортимент зубчастих передач; - зменшити габарити та вагу зубчастої передачі і привода в цілому за рахунок розподілу потужності на декілька потоків; - підвищити довговічність роботи зубчастої передачі шляхом зменшення навантажень, що діють на вали та їх опори; - підвищити продуктивність машини за рахунок скорочення простоїв, зумовлених необхідністю ремонту або заміни робочих тіл зубчастої передачі. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюToothed gearing
Автори англійськоюPipa Borys Fedorovych, Khomiak Oleh Mykolaiovych, Marchenko Anatolii Ivanovych
Назва патенту російськоюЗубчатая передача
Автори російськоюПипа Борис Федорович, Хомяк Олег Николаевич, Марченко Анатолий Иванович
МПК / Мітки
МПК: F16H 1/06
Код посилання
<a href="https://ua.patents.su/2-48890-zubchasta-peredacha.html" target="_blank" rel="follow" title="База патентів України">Зубчаста передача</a>
Зубчаста передача
Номер патенту: 58234
Опубліковано: 15.07.2003
Автори: Хомяк Олег Миколайович, Піпа Борис Федорович
МПК: F16H 1/06
Формула / Реферат:
Зубчаста передача, що містить кінематично зв’язані шестірню і колесо, виконані циліндричними з внутрішнім зачепленням, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена щонайменше двома паразитними шестернями, встановленими між шестірнею і колесом та кінематично зв’язаними з ними, причому шестірня і колесо розташовані співвісно, а паразитні шестерні встановлені з можливістю обертання навколо...
Зубчаста передача
Номер патенту: 11754
Опубліковано: 16.01.2006
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Стежко Анатолій Васильович
МПК: F16H 1/24
Формула / Реферат:
Зубчаста передача, що містить шестірню, зубчасте колесо, які встановлені, відповідно, на ведучому та веденому валах, паразитну шестірню, яка знаходиться в зачепленні з зубчастим колесом, та зубчастий вінець з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині, яка відрізняється тим, що зубчаста передача додатково обладнана двома...
Зубчаста передача
Номер патенту: 24221
Опубліковано: 25.06.2007
Автори: Марченко Анатолій Іванович, Піпа Борис Федорович
МПК: F16H 1/06
Формула / Реферат:
Зубчаста передача, що містить ведучу шестірню і зубчасте колесо, виконані циліндричними з внутрішнім зачепленням, встановлені відповідно на ведучому і веденому валах, та паразитну шестірню, кінематично з'єднану з ведучою шестірнею і зубчастим колесом, яка відрізняється тим, що оснащена принаймні однією додатковою шестірнею, причому зубчасте колесо і паразитна шестірня розташовані співвісно, а ведуча та додаткова шестерні, встановлені між...
Зубчаста передача
Номер патенту: 58953
Опубліковано: 15.08.2003
Автори: Ловейкіна Світлана Олексіївна, Піпа Борис Федорович, Хомяк Олег Миколайович
МПК: F16H 1/14
Формула / Реферат:
Зубчаста передача, що містить кінематично зв'язані конічну шестірню і конічне колесо, встановлені відповідно на ведучому та веденому валах, яка відрізняється тим, що додатково оснащена двома паразитними конічними колесами, одне з них, ділильний діаметр якого дорівнює ділильному діаметру конічної шестірні, встановлено співвісно їй на осі, а друге, ділильний діаметр якого дорівнює ділильному діаметру конічного колеса, вільно встановлено на...
Зубчаста передача
Номер патенту: 12812
Опубліковано: 15.03.2006
Автори: Піпа Борис Федорович, Марченко Анатолій Іванович, Хомяк Олег Миколайович
МПК: F16H 1/06
Формула / Реферат:
Зубчаста передача, що містить шестірню та зубчасте колесо, встановлені, відповідно, на ведучому та веденому валах, яка відрізняється тим, що додатково обладнана паразитною шестірнею, яка знаходиться в зачепленні з зубчастим колесом, та зубчастим вінцем з внутрішнім зачепленням, причому шестірня, зубчасте колесо та паразитна шестірня встановлені всередині зубчастого вінця, а їх осі розташовані в одній площині.
