Спосіб охолодження доменної печі

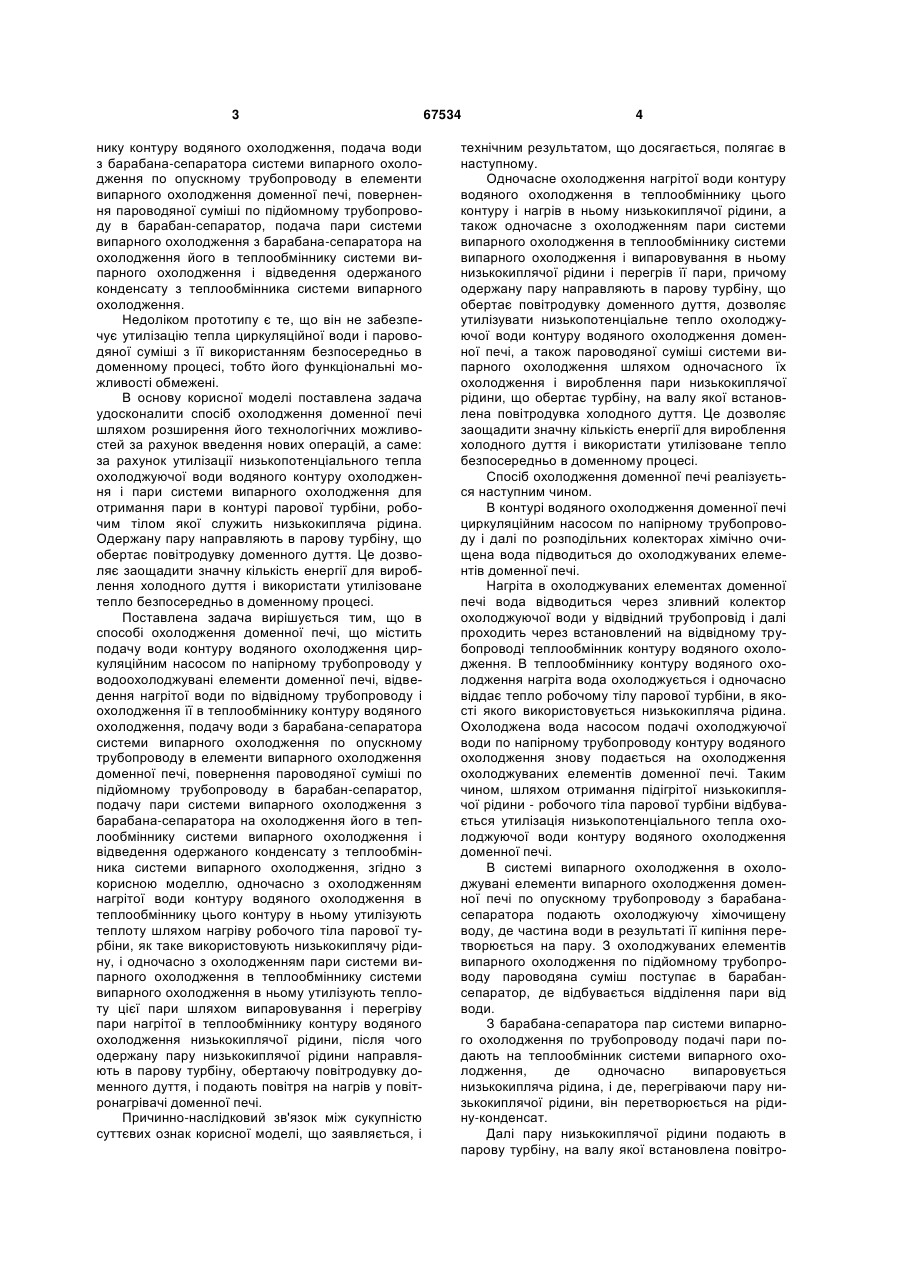

Спосіб охолодження доменної печі, що передбачає подачу води контуру водяного охолодження циркуляційним насосом по напірному трубопроводу у водоохолоджувані елементи доменної печі, відведення нагрітої води по відвідному трубопроводу і охолодження її в теплообміннику контуру водяного охолодження, подачу води з барабана-сепаратора системи випарного охолодження по опускному трубопроводу в елементи випарного охолодження доменної печі, повернен U 1 3 нику контуру водяного охолодження, подача води з барабана-сепаратора системи випарного охолодження по опускному трубопроводу в елементи випарного охолодження доменної печі, повернення пароводяної суміші по підйомному трубопроводу в барабан-сепаратор, подача пари системи випарного охолодження з барабана-сепаратора на охолодження його в теплообміннику системи випарного охолодження і відведення одержаного конденсату з теплообмінника системи випарного охолодження. Недоліком прототипу є те, що він не забезпечує утилізацію тепла циркуляційної води і пароводяної суміші з її використанням безпосередньо в доменному процесі, тобто його функціональні можливості обмежені. В основу корисної моделі поставлена задача удосконалити спосіб охолодження доменної печі шляхом розширення його технологічних можливостей за рахунок введення нових операцій, а саме: за рахунок утилізації низькопотенціального тепла охолоджуючої води водяного контуру охолодження і пари системи випарного охолодження для отримання пари в контурі парової турбіни, робочим тілом якої служить низькокипляча рідина. Одержану пару направляють в парову турбіну, що обертає повітродувку доменного дуття. Це дозволяє заощадити значну кількість енергії для вироблення холодного дуття і використати утилізоване тепло безпосередньо в доменному процесі. Поставлена задача вирішується тим, що в способі охолодження доменної печі, що містить подачу води контуру водяного охолодження циркуляційним насосом по напірному трубопроводу у водоохолоджувані елементи доменної печі, відведення нагрітої води по відвідному трубопроводу і охолодження її в теплообміннику контуру водяного охолодження, подачу води з барабана-сепаратора системи випарного охолодження по опускному трубопроводу в елементи випарного охолодження доменної печі, повернення пароводяної суміші по підйомному трубопроводу в барабан-сепаратор, подачу пари системи випарного охолодження з барабана-сепаратора на охолодження його в теплообміннику системи випарного охолодження і відведення одержаного конденсату з теплообмінника системи випарного охолодження, згідно з корисною моделлю, одночасно з охолодженням нагрітої води контуру водяного охолодження в теплообміннику цього контуру в ньому утилізують теплоту шляхом нагріву робочого тіла парової турбіни, як таке використовують низькокиплячу рідину, і одночасно з охолодженням пари системи випарного охолодження в теплообміннику системи випарного охолодження в ньому утилізують теплоту цієї пари шляхом випаровування і перегріву пари нагрітої в теплообміннику контуру водяного охолодження низькокиплячої рідини, після чого одержану пару низькокиплячої рідини направляють в парову турбіну, обертаючу повітродувку доменного дуття, і подають повітря на нагрів у повітронагрівачі доменної печі. Причинно-наслідковий зв'язок між сукупністю суттєвих ознак корисної моделі, що заявляється, і 67534 4 технічним результатом, що досягається, полягає в наступному. Одночасне охолодження нагрітої води контуру водяного охолодження в теплообміннику цього контуру і нагрів в ньому низькокиплячої рідини, а також одночасне з охолодженням пари системи випарного охолодження в теплообміннику системи випарного охолодження і випаровування в ньому низькокиплячої рідини і перегрів її пари, причому одержану пару направляють в парову турбіну, що обертає повітродувку доменного дуття, дозволяє утилізувати низькопотенціальне тепло охолоджуючої води контуру водяного охолодження доменної печі, а також пароводяної суміші системи випарного охолодження шляхом одночасного їх охолодження і вироблення пари низькокиплячої рідини, що обертає турбіну, на валу якої встановлена повітродувка холодного дуття. Це дозволяє заощадити значну кількість енергії для вироблення холодного дуття і використати утилізоване тепло безпосередньо в доменному процесі. Спосіб охолодження доменної печі реалізується наступним чином. В контурі водяного охолодження доменної печі циркуляційним насосом по напірному трубопроводу і далі по розподільних колекторах хімічно очищена вода підводиться до охолоджуваних елементів доменної печі. Нагріта в охолоджуваних елементах доменної печі вода відводиться через зливний колектор охолоджуючої води у відвідний трубопровід і далі проходить через встановлений на відвідному трубопроводі теплообмінник контуру водяного охолодження. В теплообміннику контуру водяного охолодження нагріта вода охолоджується і одночасно віддає тепло робочому тілу парової турбіни, в якості якого використовується низькокипляча рідина. Охолоджена вода насосом подачі охолоджуючої води по напірному трубопроводу контуру водяного охолодження знову подається на охолодження охолоджуваних елементів доменної печі. Таким чином, шляхом отримання підігрітої низькокиплячої рідини - робочого тіла парової турбіни відбувається утилізація низькопотенціального тепла охолоджуючої води контуру водяного охолодження доменної печі. В системі випарного охолодження в охолоджувані елементи випарного охолодження доменної печі по опускному трубопроводу з барабанасепаратора подають охолоджуючу хімочищену воду, де частина води в результаті її кипіння перетворюється на пару. З охолоджуваних елементів випарного охолодження по підйомному трубопроводу пароводяна суміш поступає в барабансепаратор, де відбувається відділення пари від води. З барабана-сепаратора пар системи випарного охолодження по трубопроводу подачі пари подають на теплообмінник системи випарного охолодження, де одночасно випаровується низькокипляча рідина, і де, перегріваючи пару низькокиплячої рідини, він перетворюється на рідину-конденсат. Далі пару низькокиплячої рідини подають в парову турбіну, на валу якої встановлена повітро 5 67534 дувка, що подає холодне повітря на нагрів у повітронагрівачі доменної печі. Таким чином, корисна модель забезпечує одночасно з охолодженням доменної печі виробництво механічної енергії за рахунок утилізації низькопотенціального тепла охолоджуючої води і пароводяної суміші в паровій турбіні, робочим ті 6 лом якої служить низькокипляча рідина, що дає можливість встановити на валу турбіни повітродувку повітронагрівачів доменної печі. Це дозволяє заощадити значну кількість електроенергії при подачі холодного дуття на нагрів у повітронагрівачах доменної печі. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
