Повітророзподільник
Номер патенту: 67533
Опубліковано: 27.02.2012
Автори: Миронюк Христина Володимирівна, Юркевич Юрій Степанович, Возняк Орест Тарасович, Сухолова Ірина Євгенівна
Формула / Реферат
Повітророзподільник, який містить дифузор з встановленими в ньому пластинами, прикріплений до припливного патрубка гвинтом регулювання щілини з можливістю утворення кільцевої регульованої щілини, який відрізняється тим, що він додатково містить електродвигун, а пластини виконані з стержнями пластин, причому електродвигун, встановлений центрально в дифузорі, з'єднаний із зубчатою передачею, з прикріпленими до неї стержнями пластин, встановленою на опорі.
Текст

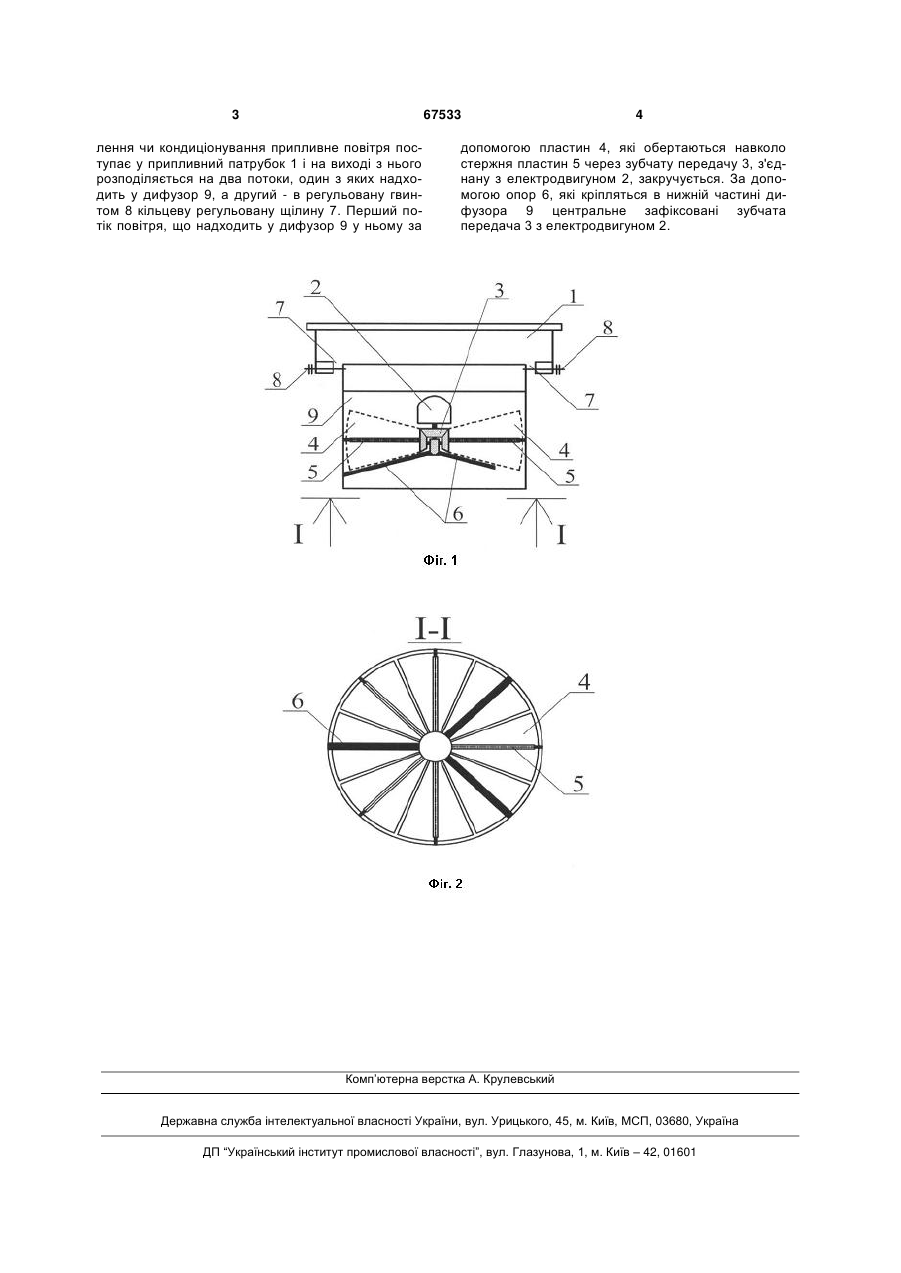

Повітророзподільник, який містить дифузор з 3 67533 лення чи кондиціонування припливне повітря поступає у припливний патрубок 1 і на виході з нього розподіляється на два потоки, один з яких надходить у дифузор 9, а другий - в регульовану гвинтом 8 кільцеву регульовану щілину 7. Перший потік повітря, що надходить у дифузор 9 у ньому за 4 допомогою пластин 4, які обертаються навколо стержня пластин 5 через зубчату передачу 3, з'єднану з електродвигуном 2, закручується. За допомогою опор 6, які кріпляться в нижній частині дифузора 9 центральне зафіксовані зубчата передача 3 з електродвигуном 2. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюAir distributor
Автори англійськоюVozniak Orest Tarasovych, Sukholova Iryna Yevhenivna, Myroniuk Khrystyna Volodymyrivna, Yurkevych Yurii Stepanovych
Назва патенту російськоюВоздухораспределитель
Автори російськоюВозняк Орест Тарасович, Сухолова Ирина Евгеньевна, Миронюк Христина Владимировна, Юркевич Юрий Степанович
МПК / Мітки
МПК: F24F 13/06
Мітки: повітророзподільник
