Спосіб збору і передачі супутникової інформації
Номер патенту: 68962
Опубліковано: 16.08.2004
Автори: Богом'я Володимир Іванович, Козелков Сергій Вікторович, Явтушенко Анатолій Миколайович, Ставицький Сергій Дмитрович
Формула / Реферат

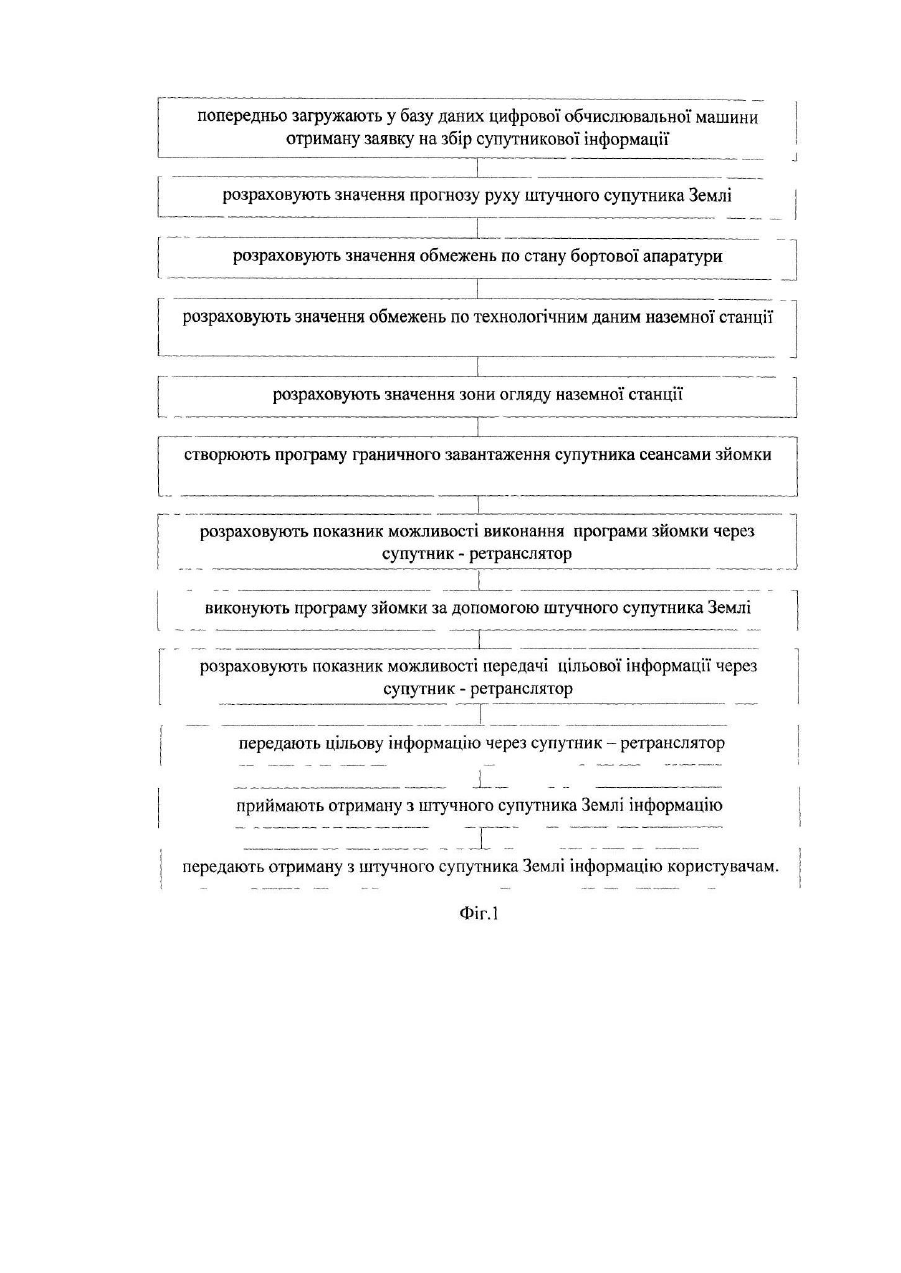

Спосіб збору і передачі супутникової інформації, при якому завантажують у базу даних цифрової обчислювальної машини отриману заявку на збір супутникової інформації, розраховують значення прогнозу руху штучного супутника Землі, розраховують значення обмежень за станом бортової апаратури, розраховують значення обмежень за технологічними даними наземної станції, розраховують значення зони огляду наземної станції, створюють програму граничного завантаження супутника сеансами зйомки, приймають отриману з штучного супутника Землі інформацію, передають отриману з штучного супутника Землі інформацію користувачам, який відрізняється тим, що після операції створення програми граничного завантаження супутника сеансами зйомки розраховують показник можливості виконання програми зйомки через супутник-ретранслятор, виконують програму зйомки за допомогою штучного супутника Землі, розраховують показник можливості передачі цільової інформації через супутник-ретранслятор, передають цільову інформацію через супутник-ретранслятор.
Текст
Винахід відноситься до галузі технологічних процесів, зокрема до наземно-космічних систем, а саме до способів збору і передачі супутникової інформації і може бути використаний у вітчизняних космічних системах дистанційного зондування Землі. Одним із проблемних питань при зборі і передачі супутникової інформації є те, що, по-перше, окрема наземна станція має обмежену зону огляду, і, по-друге штучний суп утник Землі має можливість передачі цільової інформації тільки у зоні огляду наземної станції. Це призводить до ситуації, коли супутникова інформація, яка отримана шляхом збору поза зони огляду наземної станції може передаватися тільки на наступному сеансі зв'язку з наземною станцією. Таким чином оперативність збору і передачі супутникової інформації надзвичайно низка. Проблематичність цієї ситуації обумовлена: відсутністю можливості отримання цільової інформації з штучного супутника Землі поза зони огляду наземної станції; відсутністю можливості зробити оперативний керуючий вплив на штучний супутник Землі поза зони огляду наземної станції у режимі дійсного часу. Відомий спосіб збору і передачі супутникової інформації у зоні огляду наземної станції, який полягає в тому, що включає у себе прогнозування руху штучного суп утника Землі, формування програми зйомки і передачу її в Центр керування польотом, формування і закладку на штучний супутник Землі програми зйомки, передачу цілевказівок прийомним земним станціям, наведення знімальної апаратури і бортових передавальних антен, зйомку і передачу супутникової інформації на наземну станцію у зоні огляду наземної станції, прийом отриманої з штучного суп утника Землі інформації, її відпрацьовування і поширення користувачам [1]. Недоліками відомого способу збору і передачі супутникової інформації є те, що для формування програми зйомки потрібно багато часу, а також і те, що супутникова інформація може передаватися тільки у зоні огляду наземної станції. Таким чином оперативність збору і передачі супутникової інформації надзвичайно низка. Найбільш близьким технічним рішенням, обраним за прототип, є спосіб збору і передачі супутникової інформації, при якому попередньо загружають у базу даних цифрової обчислюваної машини отриману заявку на збір супутникової інформації, розраховують значення прогнозу руху штучного супутника Землі, розраховують значення обмежень по стану бортової апаратури, розраховують значення обмежень по технологічним даним наземної станції, розраховують значення зони огляду наземної станції, створюють програму граничного завантаження супутника сеансами зйомки, приймають отриману з штучного супутника Землі інформацію, передають отриману з штучного супутника Землі інформацію користувачам [2]. Передачу інформації на абонентську станцію ведуть на швидкості, зниженої щодо знімальної Недоліками відомого способу збору і передачі супутникової інформації, який обрано за прототип, є те, що для обмежених територій з окремою наземною станцією немає можливості створення абонентських приймально-передавальних земних станцій безпосередньо в районі зйомки, а також немає можливості оперативного одержання супутникової інформації користувачами. В основу винаходу поставлене завдання шляхом надання оперативного керуючого впливу на штучний суп утник Землі, а також отримання цільової інформації з штучного супутника Землі поза зони огляду наземної станції у режимі дійсного часу за допомогою супутника-ретранслятора, забезпечити можливість оперативного одержання супутникової інформації користувачами. Суть винаходу в способі збору і передачі супутникової інформації, при якому попередньо загружають у базу даних цифрової обчислювальної машини отриману заявку на збір супутникової інформації, розраховують значення прогнозу руху штучного суп утника Землі, розраховують значення обмежень по стану бортової апаратури, розраховують значення обмежень по технологічним даним наземної станції, розраховують значення зони огляду наземної станції, створюють програму граничного завантаження супутника сеансами зйомки, приймають отриману з штучного суп утника Землі інформацію, передають отриману з штучного суп утника Землі інформацію користувачам, полягає в тому, що після операції створення програми граничного завантаження супутника сеансами зйомки розраховують показник можливості виконання програми зйомки через супутник-ретранслятор, виконують програму зйомки за допомогою штучного суп утника Землі, розраховують показник можливості передачі цільової інформації через супутник-ретранслятор, передають цільову інформацію через супутник-ретранслятор, приймають отриману з штучного супутника Землі інформацію, передають отриману з штучного суп утника Землі інформацію користувачам. Порівняльний аналіз технічного рішення, яке заявляється, із прототипом, дозволяє зробить висновок, що спосіб збору і передачі супутникової інформації, відрізняється тим, що після операції створення програми граничного завантаження супутника сеансами зйомки розраховують показник можливості виконання програми зйомки через супутник - ретранслятор, виконують програму зйомки за допомогою штучного суп утника Землі, розраховують показник можливості передачі цільової інформації через супутник-ретранслятор, передають цільову інформацію через супутник-ретранслятор. Таким чином, спосіб збору і передачі супутникової інформації, відповідає критерію винаходу "новизна". Суть винаходу пояснюється за допомогою креслень, де на фіг.1 надана схема виконання операцій щодо способу збору і передачі супутникової інформації. Спосіб збору і передачі супутникової інформації здійснюється наступним чином. По-перше, попередньо загружають у базу даних цифрової обчислювальної машини отриману заявку на збір супутникової інформації. По-друге, розраховують значення прогнозу руху штучного суп утника Землі, розраховують значення обмежень по стану бортової апаратури, розраховують значення обмежень по технологічним даним наземної станції. Потім розраховують значення зони огляду наземної станції за допомогою формули: d = arccos 2 x2 + y1 1 2 2 2 x1 + y1 + z1 , (1.1) де: d - кут входу штучного суп утника Землі у зону огляду наземної станції; x1 ,y1 ,z1 - поточні координати штучного суп утника Землі у прямокутної топогеоцентричної системи координат Після зазначеного створюють програму граничного завантаження супутника сеансами зйомки [3]. Після виконання зазначених операцій розраховують показник можливості виконання програми зйомки через супутник - ретранслятор φ за допомогою формули: j = arccos 2 2 r12 + r2 - r3 , 2r1r2 (1.2) де: r1 – відстань від супутника - ретранслятора до штучного супутника Землі; r2 - відстань від супутника - ретранслятора до центру Землі; r3 - відстань від штучного суп утника Землі до центру Землі. Потім виконують програму зйомки за допомогою штучного супутника Землі шляхом надання оперативного керуючого впливу на штучний супутник Землі. Продовжують роботу тим, що розраховують показник можливості передачі цільової інформації через суп утник-ретранслятор. Потім передають цільову інформацію через супутник-ретранслятор поза зони огляду наземної станції, у режимі дійсного часу зі швидкістю c. c= L×V r2 I × N × K, (1.3) де: V - швидкість переміщення ШСЗ; L - ширина смуги огляду; r - просторовий дозвіл; І - число біт на піксел зображення; N - число каналів; К ³ 1 - коефіцієнт, що залежить від типу кодування. Закінчують заходи щодо збору і передачі супутникової інформації тим, що приймають отриману з штучного супутника Землі інформацію, передають отриману з штучного супутника Землі інформацію користувачам. Підвищення ефективності використання способу збору і передачі супутникової інформації, який заявляється, у порівнянні з прототипом, досягається за рахунок того, що для забезпечення можливості оперативного одержання супутникової інформації користувачами, оперативний керуючій вплив на штучний суп утник Землі, а також отримання цільової інформації з штучного супутника Землі поза зони огляду наземної станції у режимі дійсного часу надається за допомогою супутника - ретранслятора. Джерела інформації 1. Космические радиотехнические комплексы. Г.В.Стогов- М.: 1986, с. 213-221 - аналог 2. Патент на винахід № 17366А, кл. Н 04 N7/00,1997р. - прототип 3. Патент на винахід №56084А, кл. В 64G 3/00,2003р.
ДивитисяДодаткова інформація
Назва патенту англійськоюMethod for collection and transmission of satellite information
Автори англійськоюKozelkov Serhii Viktorovych, Bohomia Volodymyr Ivanovych
Назва патенту російськоюСпособ сбора и передачи спутниковой информации
Автори російськоюКозелков Сергей Викторович, Богомья Владимир Иванович
МПК / Мітки
МПК: B64G 1/24
Мітки: інформації, спосіб, передачі, супутникової, збору
